Abbattitore di fumi industriale: come funziona e quando e obbligatorio

Ogni processo di saldatura, taglio termico e verniciatura industriale genera fumi che, se non captati e trattati, si accumulano nell’aria del reparto e vengono inalati dai lavoratori. Un abbattitore di fumi AIRMEC e il sistema tecnico che risolve questo problema alla fonte: capta i fumi direttamente nel punto di generazione, li filtra attraverso uno o piu stadi e restituisce aria pulita all’ambiente. In questa guida spieghiamo cos’e un abbattitore di fumi industriale, quali tecnologie esistono, in quali situazioni e obbligatorio per legge e come scegliere il sistema giusto per la tua lavorazione.

Che cos'e un abbattitore di fumi industriale?

Un abbattitore di fumi industriale e un impianto di captazione, convogliamento e filtrazione dei fumi, vapori e particolato fine generati da processi produttivi ad alta temperatura o che coinvolgono sostanze chimiche volatili. A differenza di un semplice estrattore, un abbattitore di fumi industriale non si limita a spostare il contaminante da un luogo a un altro: lo trattiene fisicamente attraverso filtri meccanici, li inattiva chimicamente tramite carbone attivo o lo precipita elettricamente tramite celle elettrostatiche.

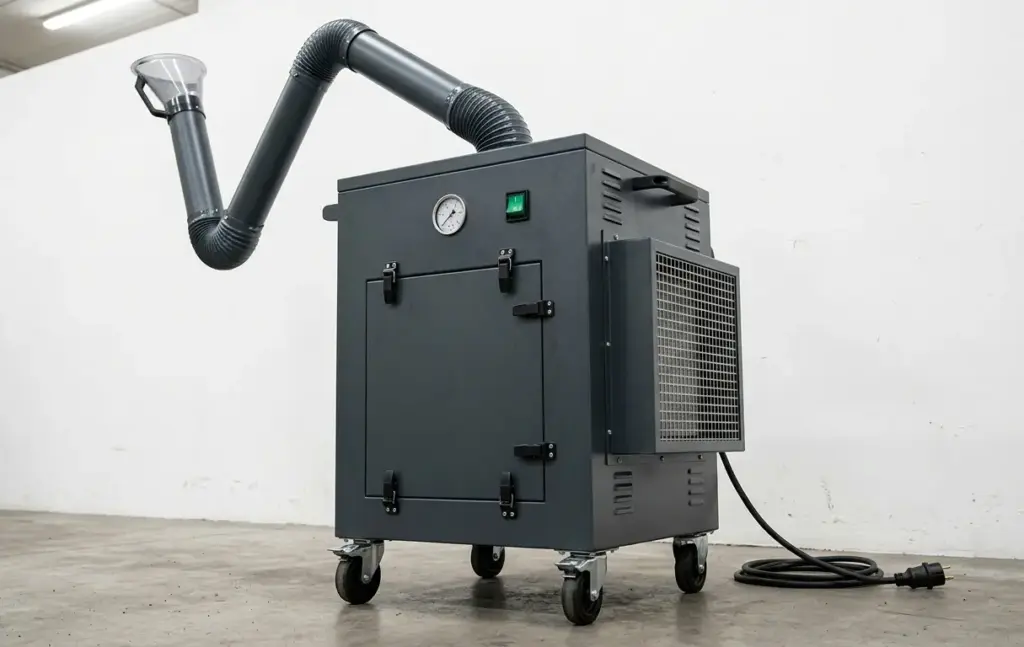

I sistemi di filtrazione polveri e fumi AIRMEC comprendono una gamma completa di abbattitori per ogni tipo di lavorazione industriale, dal singolo estrattore portatile per postazioni di saldatura agli impianti centralizzati per reparti produttivi con decine di macchine operative in simultanea.

Come funziona un abbattitore di fumi industriale: le tecnologie disponibili

Non esiste una tecnologia unica. La scelta dipende dalla composizione chimica dei fumi, dalla loro temperatura, dalla portata d’aria da trattare e dai limiti normativi. Ecco le principali:

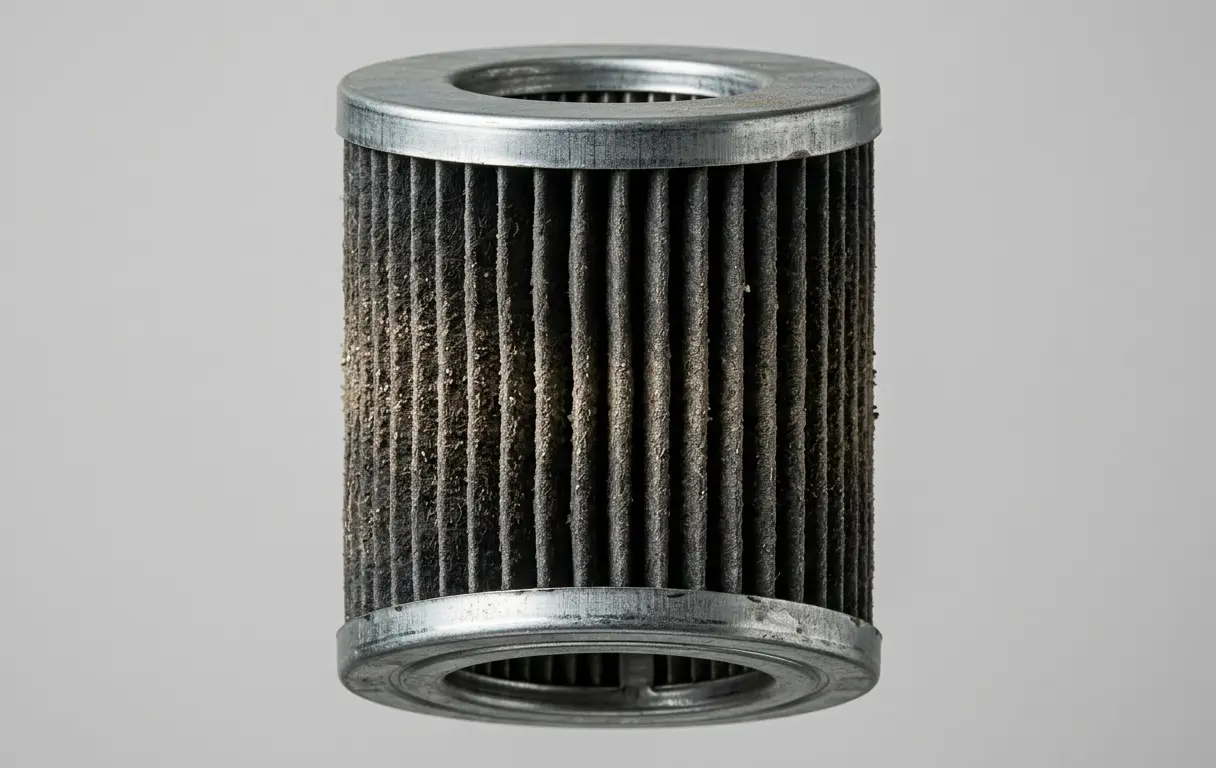

Filtro meccanico a maniche e a cartuccia

Funziona per intercettazione fisica del particolato attraverso un mezzo filtrante tessile o in fibra di vetro. Il flusso d’aria carica di fumi passa attraverso la superficie filtrante e le particelle solide vengono trattenute all’esterno della manica o della cartuccia. E la piu diffusa per il trattamento di fumi di saldatura con particolato solido (ossidi metallici, polveri di elettrodo). L’efficienza di filtrazione raggiunge il 99,9% per particelle superiori a 0,3 micron nei modelli con classe HEPA H13 o H14.

Adatto per: saldatura, taglio plasma, lavorazione metalli, fumi di sinterizzazione
Efficienza: 99,9% per particelle > 0,3 micron (classe HEPA H13/H14)
Limiti: non trattiene gas e vapori, richiede un secondo stadio a carbone attivo per i COV

Precipitatore elettrostatico

Il precipitatore elettrostatico ionizza le particelle del flusso d’aria tramite un campo elettrico ad alta tensione e le deposita su piastre metalliche collettori con carica opposta. E particolarmente efficace per particolato fine e nebbie oleose. Ha perdita di carico molto bassa (vantaggio energetico) e le piastre sono rigenerabili con lavaggio, riducendo i costi di manutenzione a lungo termine.

Adatto per: nebbie oleose da CNC, fumi di saldatura TIG, fumi da stampaggio plastico
Vantaggio: piastre rigenerabili, bassa perdita di carico, silenziosita
Limiti: efficienza ridotta per particelle < 0,1 micron; non tratta i gas

Abbattitore a carbone attivo per VOC e gas

Per i fumi che contengono una componente gassosa rilevante, COV da verniciatura, ozono da saldatura TIG, formaldeide, solventi, il filtro meccanico da solo non e sufficiente. Il secondo stadio a carbone attivo per abbattimento VOC trattiene per adsorbimento le molecole gassose che attraversano indisturbate qualsiasi filtro meccanico. Nei sistemi multistadio, il carbone attivo viene sempre posto a valle del filtro meccanico per essere protetto da un eccessivo carico di particolato.

Adatto per: verniciatura a solvente, taglio laser CO2, saldatura TIG, lavorazioni con adesivi
Efficienza sui VOC: > 95% per la maggior parte dei solventi organici
Limite: il carbone si satura, richiede sostituzione periodica documentata

Abbattimento fumi saldatura e taglio: quale sistema per ogni lavorazione

La scelta dell’abbattitore di fumi industriale dipende prima di tutto dal processo produttivo. Questa tabella riassume le soluzioni ottimali per le lavorazioni piu comuni negli stabilimenti italiani:

Tipo di lavorazione	Contaminante principale	Abbattitore consigliato
Saldatura MIG/MAG	Fumi metallici, manganese, cromo	Elettrostatico o filtro HEPA
Saldatura TIG	Ozono, fumi fini	Filtro HEPA + carbone attivo
Taglio laser CO2	Fumi organici, VOC, particolato fine	Filtro HEPA multistadio
Taglio plasma	Fumi metallici, NOx, particolato grosso	Filtro a maniche + HEPA
Verniciatura a solvente	COV, vapori solvente	Carbone attivo + filtro meccanico
Lavorazione CNC metallo	Nebbie oleose, particolato metallico	Filtro coalescente + HEPA
Saldatura alluminio	Fumi ossido alluminio, ozono	Filtro HEPA H13/H14

Quando l'abbattitore di fumi industriale e obbligatorio per legge

In Italia, l’obbligo di installare un abbattitore di fumi industriale deriva principalmente dal D.Lgs 81/2008, Testo Unico sulla Salute e Sicurezza nei Luoghi di Lavoro, e dal D.Lgs 152/2006 per le emissioni in atmosfera. Secondo ACCREDIA: l’Ente Italiano di Accreditamento, i laboratori che misurano le emissioni degli impianti industriali devono operare con metodi accreditati secondo la norma ISO/IEC 17025, rendendo la misurazione certificata il solo strumento valido per dimostrare la conformita durante le ispezioni.

D.Lgs 81/2008: agenti chimici e cancerogeni

Il D.Lgs 81/2008, Titolo IX, impone la valutazione del rischio da agenti chimici pericolosi e cancerogeni per tutti i lavoratori esposti. I fumi di saldatura sono classificati come cancerogeni di Gruppo 1 dall’IARC dal 2017: l’esposizione prolungata e associata a carcinoma polmonare. Questo significa che per qualsiasi attivita di saldatura con piu di un lavoratore esposto, la riduzione dell’esposizione al di sotto dei VLEP e un obbligo di legge, non una scelta discrezionale.

I valori limite di esposizione professionale (VLEP) per le principali frazioni dei fumi di saldatura:

Fumi di saldatura (frazione inalabile totale): 1 mg/m³ TWA (dal 2021, Direttiva UE 2017/164)
Manganese e suoi composti: 0,2 mg/m³ TWA
Cromo esavalente (saldatura acciaio inox): 0,005 mg/m³ TWA, limite estremamente restrittivo
Ozono (saldatura TIG, taglio plasma): 0,04 ppm TWA
Nichel e suoi composti: 0,01 mg/m³ TWA

D.Lgs 152/2006: emissioni in atmosfera

Per gli stabilimenti soggetti ad autorizzazione alle emissioni (AUA o AIA), il D.Lgs 152/2006 impone il rispetto dei valori limite di emissione per i singoli inquinanti nei gas scaricati in atmosfera. L’autorizzazione specifica il tipo di sistema di abbattimento richiesto e la sua efficienza minima garantita. Operare senza l’abbattitore di fumi industriale previsto nell’autorizzazione comporta la sospensione immediata dell’attivita.

Estrattore fumi officina: quando non e sufficiente

Un semplice estrattore fumi officina non costituisce un sistema di abbattimento ai sensi della normativa. La diluizione per ventilazione non e mai sufficiente per lavorazioni di saldatura o taglio termico intensivo.

Come dimensionare un abbattitore di fumi industriale: parametri chiave

Il dimensionamento corretto dipende da portata d’aria, composizione dei fumi, temperatura e concentrazione in ingresso.

AIRMEC dimensiona ogni sistema su misura, con calcolo della portata, selezione della classe filtrante e documentazione tecnica completa per DVR, AUA e ispezioni ASL.

Manutenzione del filtro fumi industriale: obblighi e frequenze

Un sistema non correttamente mantenuto smette progressivamente di funzionare: i filtri si intasano, la portata cala, la concentrazione di fumi nel reparto sale e le condizioni di rischio per i lavoratori si ripristinano. La manutenzione del filtro fumi industriale e un obbligo normativo ai sensi del D.Lgs 81/2008 e deve essere documentata nel registro di manutenzione. I impianti di trattamento aria AIRMEC vengono forniti con piano di manutenzione personalizzato e servizio di assistenza tecnica post-installazione.

Settimanale: controllo visivo del filtro, verifica della perdita di carico (manometro differenziale)
Mensile: sostituzione o scuotimento del pre-filtro G4, verifica dell’efficienza di captazione alla bocchetta
Trimestrale: sostituzione del filtro HEPA o delle cartucce filtranti (in base al segnalatore di carico)
Semestrale: ispezione interna del corpo filtro, verifica tenuta guarnizioni, controllo venturi autopulizia
Annuale: campionamento dell’aria a valle del filtro per verifica del rispetto dei VLEP, aggiornamento registro

Conclusione

L’abbattitore di fumi industriale non e un optional per le officine moderne: e un obbligo normativo, una protezione concreta per la salute dei lavoratori e un requisito per operare legalmente con autorizzazione alle emissioni. Con i fumi di saldatura classificati come cancerogeni certi dall’IARC e i VLEP progressivamente abbassati dalla normativa europea, non ci sono margini per soluzioni approssimative.

AIRMEC progetta e installa abbattitori di fumi industriali su misura da oltre 40 anni, con soluzioni certificate per saldatura, taglio laser, verniciatura e processi termici. Scopri la gamma di abbattitore di fumi AIRMEC o contattaci per una consulenza tecnica gratuita.

Domande frequenti: Abbattitore di fumi industriale

Qual e la differenza tra un abbattitore di fumi industriale e un semplice estrattore?

Un estrattore sposta il flusso d’aria da un punto a un altro, diluendo i contaminanti nell’ambiente o scaricandoli all’esterno senza trattamento. Un abbattitore di fumi industriale trattiene i contaminanti all’interno del sistema attraverso filtri meccanici, carbone attivo o celle elettrostatiche, restituendo aria pulita all’ambiente o scaricando un’aria che rispetta i limiti di emissione previsti dalla normativa. Per qualsiasi lavorazione con fumi classificati come cancerogeni, saldatura, taglio laser, verniciatura, solo l’abbattitore e ammesso dalla normativa.

L'abbattimento fumi saldatura e obbligatorio anche per piccole officine?

Si, senza eccezioni legate alle dimensioni. Il D.Lgs 81/2008 si applica a tutti i datori di lavoro che impiegano lavoratori esposti a fumi di saldatura, indipendentemente dal numero di addetti. Anche un’officina con un solo saldatore dipendente ha l’obbligo di valutare il rischio nel DVR e di installare misure tecniche per ridurre l’esposizione al di sotto dei VLEP. La sanzione in caso di controllo non dipende dalle dimensioni dell’impresa ma dall’entita della violazione.

Ogni quanto va sostituito il filtro del sistema di abbattimento fumi?

Dipende dalla portata di fumi, dalla tecnologia del filtro e dall’intensita della lavorazione. I pre-filtri G4 si sostituiscono in genere mensilmente in ambienti di saldatura intensiva. I filtri HEPA H13/H14 hanno vita utile di 3-12 mesi in funzione del carico di polvere, il segnalatore di pressione differenziale indica il momento esatto della sostituzione. Il carbone attivo si satura in 2-6 mesi in applicazioni con VOC significativi. Il rispetto dei tempi di sostituzione e documentato nel registro di manutenzione obbligatorio.

Un abbattitore di fumi industriale puo essere usato per piu postazioni di saldatura in contemporanea?

Si, se correttamente dimensionato. Un abbattitore di fumi industriale centralizzato con reti di condotte puo servire da 2 a 20 o piu postazioni di saldatura, a condizione che la portata totale dell’impianto sia calcolata sulla base del numero di postazioni operative in modo simultaneo e che la rete di condotte abbia le sezioni corrette per garantire la velocita di captazione necessaria a ogni bocchetta. Il dimensionamento centralizzato e generalmente piu economico del singolo abbattitore per postazione oltre le 4-5 postazioni.

Come si certifica l'efficienza di un abbattitore di fumi industriale?

L’efficienza di un abbattitore di fumi industriale si certifica attraverso campionamenti dell’aria a monte e a valle del filtro, eseguiti con metodi accreditati secondo ISO/IEC 17025. Il rapporto di prova prodotto da un laboratorio accreditato ACCREDIA costituisce la prova documentale dell’efficienza del sistema e del rispetto dei VLEP per le ispezioni ASL, ARPA e Vigili del Fuoco. AIRMEC supporta i clienti nell’organizzazione delle misurazioni di verifica e nella produzione di tutta la documentazione tecnica richiesta.
