Bracci Aspiranti Industriali: Tipi, Misure e Come Sceglierli
Table of Contents

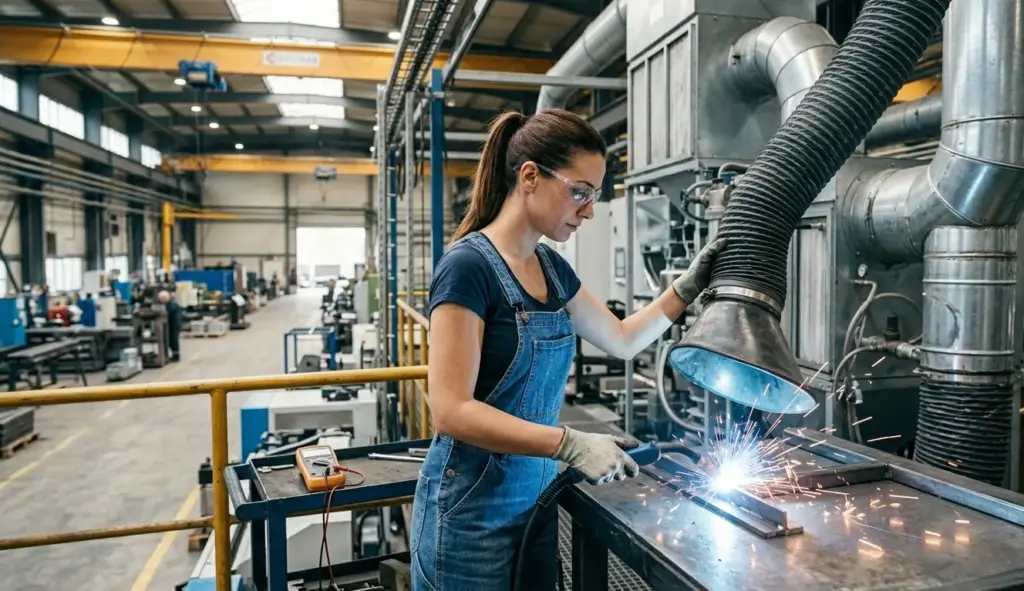

Chi lavora in un’officina di saldatura conosce la scena: l’aspiratore è acceso, ma il fumo sale lo stesso davanti al viso dell’operatore. Quasi sempre il problema non è la potenza, è il punto di captazione. I bracci aspiranti servono esattamente a questo: portare la bocca di aspirazione a pochi centimetri dalla fonte di fumi e polveri, e tenerla lì mentre il lavoro si sposta sul pezzo.
In questa guida vediamo come funzionano, quali tipologie esistono, come si scelgono diametro e lunghezza e quali errori di installazione fanno perdere gran parte dell’efficacia. Alla fine trovi una tabella di riferimento e le risposte alle domande che ci vengono poste più spesso dai responsabili di produzione e RSPP.
Cosa Sono i Bracci Aspiranti e Come Funzionano
Un braccio aspirante è un condotto articolato, di norma in alluminio o acciaio, che termina con una cappetta di captazione. Le articolazioni con frizioni regolabili permettono all’operatore di posizionare la cappetta con una mano: il braccio resta fermo nella posizione scelta senza ricadere.
Il principio è quello dell’aspirazione localizzata: invece di ricambiare l’aria dell’intero capannone, si cattura l’inquinante nel punto in cui si genera, prima che entri nella zona respiratoria. Il braccio è collegato a un ventilatore (montato a parete, sul braccio stesso o su un impianto centralizzato) e, quando il processo lo richiede, a un’unità filtrante che trattiene il particolato prima di espellere o reimmettere l’aria.
Rispetto alla sola ventilazione generale, un braccio ben posizionato lavora con portate molto più basse e una concentrazione di inquinante all’operatore sensibilmente inferiore. È per questo che la normativa considera la captazione alla fonte la misura da adottare per prima (ne parliamo nella guida su aspirazione centralizzata o localizzata).
Tipi di Bracci Aspiranti: Quale Configurazione Scegliere
Non esiste un braccio adatto a tutto. La configurazione dipende da quanto si muove l’operatore, dallo spazio disponibile e da quante postazioni vanno servite.
- Braccio autoportante a muro. Fissato a parete o a colonna, con ralla girevole che consente la rotazione orizzontale. È la soluzione tipica per postazioni di saldatura, molatura e taglio fisse. Lunghezze usuali da 2 a 4 metri.
- Braccio su aspiratore carrellato. Il braccio è montato direttamente su un’unità mobile con filtro: si sposta dove serve, utile in manutenzione o con postazioni che cambiano spesso. Un esempio è l’aspiratore carrellato per fumi di saldatura.
- Braccio con prolunga. Quando il pezzo è grande o la postazione è ampia, una prolunga meccanica estende il raggio d’azione oltre i 4 metri senza perdere la stabilità del braccio.
- Braccio da banco o da laboratorio. Diametri ridotti (tipicamente 50–100 mm) per fumi leggeri, saldatura a stagno, solventi e piccole lavorazioni. Per i laboratori chimici conviene valutare anche una cappa aspirante da laboratorio.
Se le postazioni sono tre o più nello stesso reparto, di solito conviene collegare più bracci a una rete di condotte con un unico ventilatore e un’unità filtrante centralizzata, invece di installare un aspiratore per ogni braccio.
Come Scegliere un Braccio Aspirante: Diametro, Lunghezza e Portata
Tre parametri decidono se un braccio aspirante funziona o resta un accessorio appeso al muro.
Diametro. Il diametro determina la portata gestibile con velocità in condotto accettabili. Per la saldatura manuale MIG/MAG ed elettrodo il riferimento in officina è il Ø 150 mm; diametri da 100 mm vanno bene per fumi leggeri o lavorazioni di precisione, mentre sezioni da 200 mm si usano per molatura pesante o produzioni con molto fumo.
Lunghezza. Va scelta in base all’area di lavoro reale, non alla distanza dalla parete. Un braccio da 3 metri copre bene una postazione standard; il 4 metri serve quando il pezzo è voluminoso o il saldatore si sposta lungo il banco. Oltre, si ricorre alla prolunga.
Portata. Un braccio da 150 mm lavora indicativamente tra 800 e 1.200 m³/h. Sotto questa soglia la velocità di cattura alla cappetta diventa insufficiente; sopra, aumentano rumore e consumi senza un beneficio proporzionale. La portata va verificata insieme alle perdite di carico di filtro e condotte, e determina la scelta del ventilatore centrifugo.
| Applicazione | Diametro tipico | Lunghezza | Portata indicativa |
|---|---|---|---|
| Saldatura MIG/MAG, elettrodo | 150 mm | 3–4 m | 800–1.200 m³/h |
| Saldatura TIG, puntatura | 100–150 mm | 2–3 m | 500–900 m³/h |
| Molatura e smerigliatura | 150–200 mm | 3–4 m | 1.000–1.500 m³/h |
| Laboratorio, saldatura a stagno | 50–100 mm | 1–1,5 m | 100–300 m³/h |
Valori indicativi per il pre-dimensionamento: la portata definitiva dipende dal processo, dal materiale lavorato e dalla configurazione dell’impianto.
Distanza della Cappetta: l'Errore che Annulla il Braccio
La velocità dell’aria davanti a una cappetta cala molto rapidamente con la distanza: già a una distanza pari al diametro della bocca, la velocità di cattura si riduce a circa un decimo di quella all’imbocco. Tradotto in pratica: una cappetta da 150 mm posizionata a 50 cm dal pezzo cattura pochissimo, anche con un ventilatore potente.
La regola operativa è tenere la cappetta tra 15 e 30 cm dalla fonte, leggermente di lato o sopra il punto di saldatura, in modo che il fumo venga tirato via dalla zona respiratoria e non attraverso di essa. Ogni volta che la lavorazione si sposta di qualche decina di centimetri, il braccio va riposizionato.
Per questo contano anche dettagli che sembrano secondari: frizioni che tengono la posizione, un braccio abbastanza lungo da non dover essere tirato, una cappetta con luce integrata che l’operatore sposta volentieri perché gli illumina il pezzo. Un braccio scomodo da muovere resta fermo, e un braccio fermo non protegge nessuno.
Applicazioni: Saldatura, Taglio, Molatura e Carrozzeria
I bracci aspiranti si usano ovunque ci sia un’emissione localizzata e un operatore vicino alla fonte. Le applicazioni più frequenti:
- Saldatura. È l’applicazione principale. Dal 2017 la IARC classifica i fumi di saldatura come cancerogeni per l’uomo (Gruppo 1), e sulla saldatura di acciaio inox si aggiungono cromo esavalente e nichel. Approfondimento nella guida sull’aspirazione fumi di saldatura industriale.
- Taglio termico e manuale. Taglio plasma manuale e ossitaglio su piccoli pezzi, dove non c’è una tavola aspirata.
- Molatura e smerigliatura. Polveri metalliche e scintille: qui il kit retina ferma scintille sulla cappetta è praticamente obbligatorio.
- Carrozzeria e riparazioni. Saldatura di lamiere, levigatura localizzata, uso di stucchi e prodotti con solventi in postazioni di preparazione.
- Laboratori e piccole lavorazioni. Saldatura a stagno, incollaggi, travasi di solventi, con bracci di diametro ridotto.
Accessori e Optional dei Bracci Aspiranti
Gli optional non sono un di più: spesso sono quello che rende il braccio usabile e sicuro nella specifica postazione.
- Ralla girevole per la rotazione del braccio sul piano orizzontale, utile quando una postazione serve due banchi.
- Kit retina ferma scintille sulla cappetta, per impedire che scintille e particelle incandescenti entrino nel condotto e raggiungano il filtro. Su impianti con filtri a cartuccia si affianca a un parascintille come l’Out-Shield antincendio.
- Kit luce per cappetta, in plastica o alluminio: illumina la zona di lavoro e incentiva l’operatore a portare la cappetta vicino al pezzo.
- Mensola a muro per il ventilatore, per installare il motore direttamente sopra il braccio quando la postazione è singola.
- Prolunga meccanica per bracci oltre i 4 metri.
Se l’aria aspirata viene reimmessa nell’ambiente, il braccio deve essere collegato a un’unità di filtrazione adeguata, ad esempio un filtro a cartucce con pulizia automatica, scelto in base al tipo di fumo. Tutte le soluzioni sono nella sezione estrazione e filtrazione dei fumi.
Bracci Aspiranti e D.Lgs 81/2008: Cosa Chiede la Normativa
Il D.Lgs 81/2008, al Titolo IX sugli agenti chimici, chiede al datore di lavoro di ridurre l’esposizione privilegiando misure tecniche alla fonte, prima dei dispositivi di protezione individuale. Un braccio aspirante ben dimensionato è una di queste misure, e va riportato nel Documento di Valutazione dei Rischi insieme ai controlli periodici.
Sul fronte delle apparecchiature, la norma UNI EN ISO 21904 definisce i requisiti e i metodi di prova per le attrezzature di aspirazione dei fumi di saldatura, inclusa l’efficienza di separazione dei filtri. In fase di acquisto conviene chiedere al fornitore la conformità a questa norma per l’unità filtrante.
Infine, l’impianto va mantenuto: verifica delle portate, stato delle frizioni, integrità dei tubi flessibili e sostituzione dei filtri. Trovi il quadro completo nella guida sulla normativa per l’aspirazione dei fumi di saldatura e in quella sugli obblighi del D.Lgs 81 per gli impianti di aspirazione.
Braccio Aspirante Singolo o Impianto Centralizzato?
Con una o due postazioni, un braccio autoportante con ventilatore dedicato o un aspiratore carrellato è la soluzione più rapida ed economica. Quando le postazioni crescono, i bracci vengono collegati a una rete di condotte con serrande, un ventilatore centrale e un’unità filtrante unica.
L’impianto centralizzato costa di più all’inizio ma semplifica la manutenzione (un solo filtro da gestire), riduce il rumore in reparto e, con serrande automatiche sulle postazioni inattive, permette di far lavorare il ventilatore solo per i bracci effettivamente in uso. La scelta va fatta su numero di postazioni, contemporaneità di utilizzo e layout del capannone.
Conclusione
Un braccio aspirante funziona quando tre cose sono giuste insieme: diametro e portata adeguati al processo, lunghezza sufficiente a coprire l’area di lavoro e una cappetta che l’operatore tiene davvero vicino alla fonte. Sbagliare uno di questi elementi significa avere un impianto installato ma poco efficace.
AIRMEC progetta e realizza il braccio aspirante autoportante configurato sulla singola postazione, con optional, ventilatore e filtrazione dimensionati sul processo. Se stai valutando una nuova installazione o vuoi verificare l’efficacia di bracci già presenti, richiedi un sopralluogo tecnico.
Domande frequenti: Bracci Aspiranti
A cosa serve un braccio aspirante?
Un braccio aspirante cattura fumi, gas e polveri direttamente nel punto in cui si generano, ad esempio durante la saldatura, la molatura o il taglio, impedendo che raggiungano la zona respiratoria dell’operatore e si diffondano nel reparto.
Quale diametro scegliere per un braccio aspirante per saldatura?
Per la saldatura manuale MIG/MAG ed elettrodo il diametro di riferimento è 150 mm, con portate indicative tra 800 e 1.200 m³/h. Diametri da 100 mm sono adatti a fumi leggeri, mentre 200 mm si usa per molatura pesante o produzioni con molto fumo.
A che distanza va posizionata la cappetta del braccio aspirante?
La cappetta va tenuta indicativamente tra 15 e 30 cm dalla fonte, di lato o sopra il punto di lavoro. La velocità di cattura cala rapidamente con la distanza, quindi la cappetta va riposizionata ogni volta che la lavorazione si sposta.
Quanto deve essere lungo un braccio aspirante?
Le lunghezze più comuni sono 3 e 4 metri per le postazioni industriali e 1–1,5 metri per banchi e laboratori. Per aree di lavoro più ampie si utilizza una prolunga meccanica oltre i 4 metri.
Il braccio aspirante è obbligatorio per legge?
Il D.Lgs 81/2008 non impone uno specifico prodotto, ma richiede di ridurre l’esposizione agli agenti chimici con misure tecniche alla fonte prima dei DPI. Nelle postazioni di saldatura il braccio aspirante è una delle soluzioni più usate per rispettare questo obbligo.
