Quando si parla di sicurezza antincendio negli edifici, le condotte di estrazione fumo e calore sono uno degli elementi tecnici piu spesso sottovalutati in fase di progettazione. Eppure sono componenti critici: in caso di incendio, devono garantire l’evacuazione dei fumi e del calore dall’edificio mantenendo la propria integrita strutturale per un tempo sufficiente a permettere l’esodo degli occupanti e l’intervento dei soccorritori. Le condotte per estrazione fumo e calore R600 AIRMEC sono progettate e certificate secondo la norma EN 12101-7 per resistere a 600 gradi Celsius per un minimo di 120 minuti, garantendo la piena funzionalita del sistema SEFFC nelle condizioni piu critiche.
In questa guida spieghiamo cosa significa la classificazione R600, quali edifici sono obbligati per legge a installarle e come si differenziano dalle condotte standard.
Cosa significa R600: la classificazione di resistenza al fuoco delle condotte
La sigla R600 indica la resistenza al fuoco di una condotta di estrazione: la lettera R sta per Resistenza meccanica (la condotta mantiene la propria integrita strutturale durante l’esposizione al fuoco), il numero 600 indica la temperatura massima di esposizione in gradi Celsius alla quale la condotta deve mantenere le prestazioni dichiarate. Il tempo minimo di esposizione certificato dalla norma EN 12101-7 e di 120 minuti.
In termini pratici: una condotta R600 certificata continua a evacuare fumo e calore per almeno due ore a 600 gradi Celsius, il periodo critico per l’esodo e l’intervento dei vigili del fuoco.
La differenza tra R600, E600 e EI classificazioni
Le condotte antincendio possono essere classificate secondo tre criteri distinti che possono combinarsi:
- R (Resistenza meccanica): la condotta mantiene la sua forma e struttura sotto l’azione del fuoco senza collassare
- E (Tenuta): la condotta non lascia passare fiamme o gas caldi attraverso la parete nelle condizioni di prova
- I (Isolamento): la temperatura sulla superficie esterna della condotta non supera i valori limite durante l’esposizione al fuoco
Le condotte SEFFC per l’evacuazione fumo e calore richiedono almeno la classificazione R600 secondo EN 12101-7. Le condotte EI sono invece utilizzate per i sistemi di compartimentazione antincendio, che hanno una funzione opposta: devono impedire il passaggio dei fumi tra compartimenti, non evacuarli.
Normativa di riferimento per le condotte di estrazione fumo e calore
Il quadro normativo per le condotte di estrazione fumo e calore in Italia si articola su tre livelli. Il Corpo Nazionale dei Vigili del Fuoco e l’autorita competente per il rilascio del Certificato di Prevenzione Incendi (CPI) e per la verifica della conformita dei sistemi SEFFC installati negli edifici soggetti a controllo antincendio.
DM 3 agosto 2015 — Codice di Prevenzione Incendi
Il Decreto Ministeriale del 3 agosto 2015, noto come Codice di Prevenzione Incendi, e il riferimento normativo principale per la progettazione antincendio degli edifici in Italia. Il Codice definisce i criteri di progettazione dei sistemi di evacuazione fumo e calore (SEFFC) nel capitolo S.8 e richiama la norma EN 12101 per i requisiti tecnici dei componenti. Per gli edifici soggetti al Codice, i sistemi SEFFC con condotte di distribuzione devono utilizzare condotte con resistenza al fuoco certificata secondo EN 12101-7.
EN 12101-7 — Norma europea per i sistemi di evacuazione fumo e calore
La norma EN 12101-7 definisce i requisiti tecnici, i metodi di prova e i criteri di classificazione per i canali di distribuzione utilizzati nei sistemi SEFFC. La norma specifica le procedure di prova per la classificazione R600 e R1000, i requisiti delle giunzioni (che devono avere la stessa resistenza al fuoco della condotta), le modalita di installazione e le indicazioni per il dimensionamento dei sistemi.
EN 13501-4 — Classificazione delle prestazioni antincendio
La norma EN 13501-4 e il sistema di classificazione europeo per le prestazioni antincendio dei componenti edilizi, incluse le condotte. Definisce come devono essere riportate le classificazioni di resistenza al fuoco sulle etichette dei prodotti e nella documentazione tecnica, garantendo la comparabilita tra prodotti testati in laboratori diversi.
Condotte R600 vs condotte standard: confronto tecnico
La differenza costruttiva tra una condotta di estrazione standard e una condotta R600 e sostanziale. Non si tratta di una versione rinforzata della stessa condotta, ma di un sistema costruttivo completamente diverso:
Caratteristica | Condotta standard | Condotta R600 | Condotta R1000 |
Resistenza al fuoco | Nessuna | 600 C per 120 min | 1000 C per 120 min |
Costruzione | Lamiera singola | Doppia parete con lana di roccia | Doppia parete con isolante ceramico |
Giunzioni | Slip-fit o sigillatura | Flange bullonate certificate | Flange bullonate certificate |
Norma di riferimento | UNI EN 1506 | EN 12101-7 / EN 13501-4 | EN 12101-7 / EN 13501-4 |
Uso tipico | Ventilazione ordinaria | SEFFC edifici commerciali e industriali | Gallerie, impianti speciali |
Costo relativo | Basso | Medio-alto | Alto |
Obbligatorieta | No (prevenzione incendi generale) | Si per edifici soggetti a CPI | Si per applicazioni speciali |

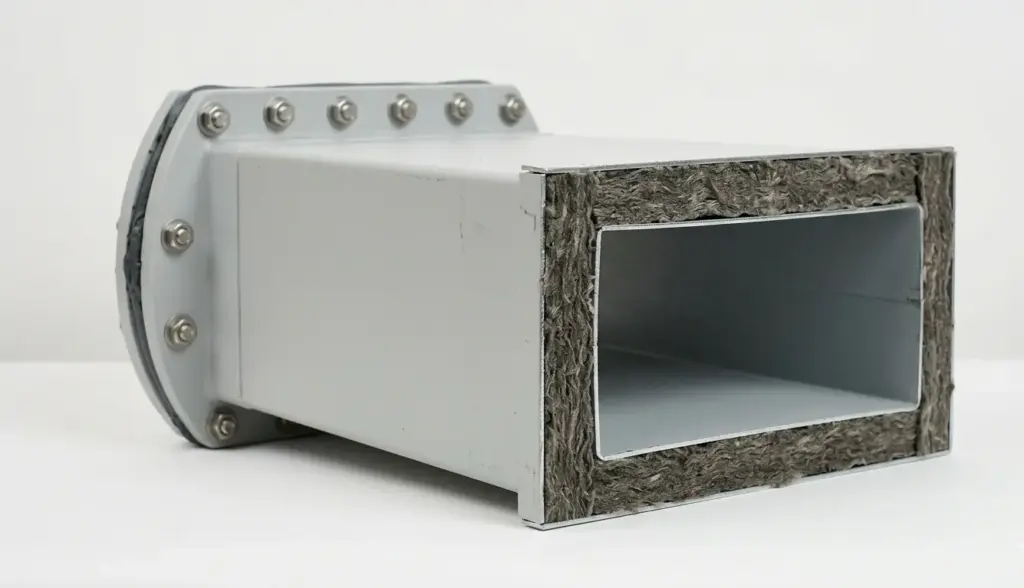

La costruzione a doppia parete con isolamento in lana di roccia ad alta densita e la caratteristica costruttiva che permette alla condotta R600 di mantenere la propria integrita strutturale a 600 gradi Celsius. La lana di roccia, con punto di fusione superiore a 1000 gradi, protegge il foglio di acciaio interno dal calore radiante e garantisce che la struttura della condotta non collassi durante l’incendio.
Quali edifici sono obbligati a installare condotte estrazione fumo R600
L’obbligo di installare condotte di estrazione fumo e calore con classificazione R600 dipende dalla destinazione d’uso dell’edificio, dalla sua altezza, dalla superficie e dall’attivita svolta. In generale, sono soggetti all’obbligo tutti gli edifici che ricadono nell’ambito di applicazione del DM 3/8/2015 e che prevedono sistemi SEFFC con condotte di distribuzione:
Attivita soggette a CPI con obbligo SEFFC
- Edifici con altezza antincendio superiore a 24 metri (cosiddetti edifici alti)
- Centri commerciali e grandi strutture di vendita con superficie superiore a 400 m²
- Edifici per uffici con piu di 500 persone presenti
- Stabilimenti industriali e capannoni con attivita a rischio incendio elevato o medio
- Parcheggi coperti con superficie superiore a 300 m²
- Scuole con piu di 100 presenze e piu di 3 piani fuori terra
- Strutture sanitarie soggette a CPI
- Alberghi con piu di 50 posti letto

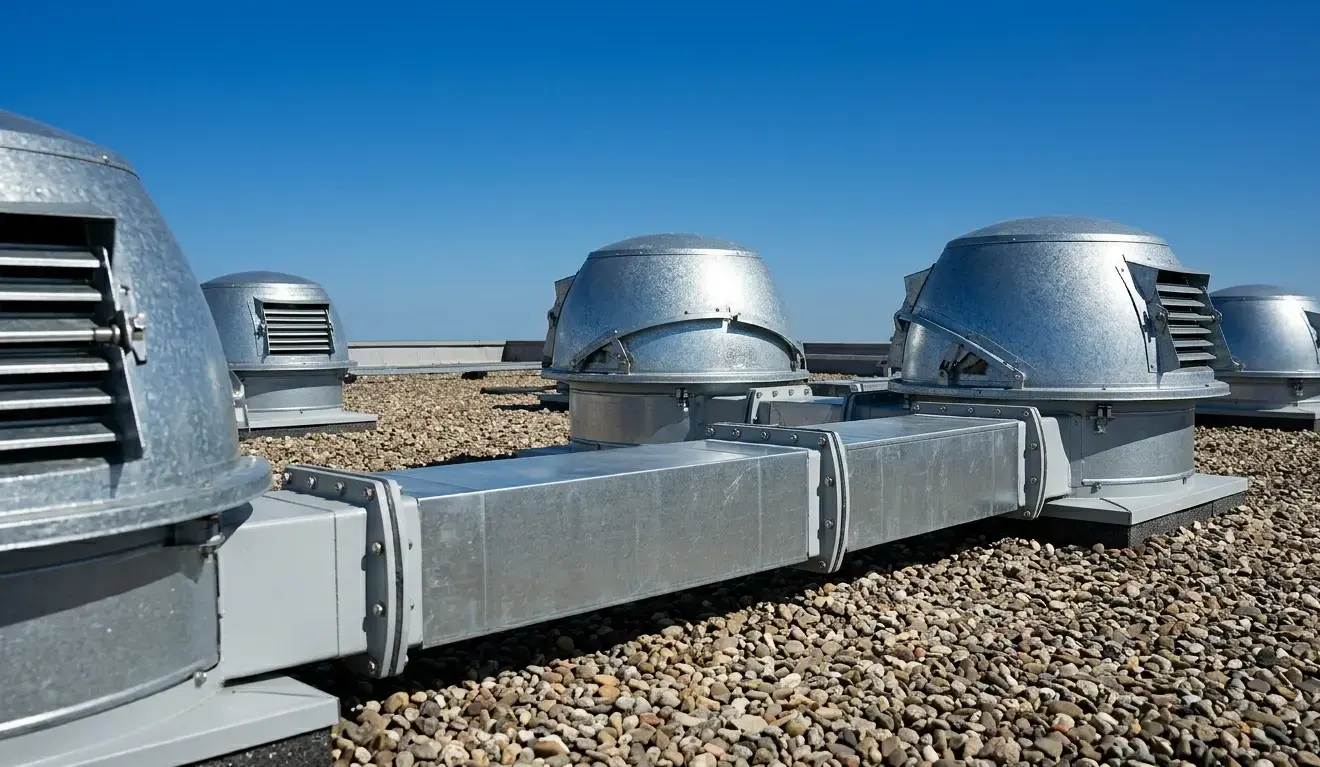

Quando le condotte R600 sono obbligatorie all'interno del sistema SEFFC
Non tutti i sistemi SEFFC richiedono condotte R600. La necessita delle condotte certificate dipende dalla configurazione del sistema:
- Sistemi con evacuatori naturali aperti direttamente sul tetto o in facciata senza condotte di distribuzione: non richiedono condotte R600
- Sistemi con estrattori meccanici e rete di condotte di distribuzione che attraversano compartimenti antincendio diversi: le condotte devono avere classificazione R600 per tutta la loro lunghezza
- Sistemi con condotte che attraversano solai o pareti di separazione tra compartimenti: obbligatoriamente R600 nel tratto di attraversamento e per almeno 1 metro oltre la struttura
La progettazione del sistema SEFFC deve essere affidata a un ingegnere antincendio abilitato. I sistemi di ventilazione industriale AIRMEC includono la consulenza tecnica per la configurazione del sistema SEFFC in funzione della specifica attivita e della normativa applicabile.
Come si installa correttamente una condotta R600

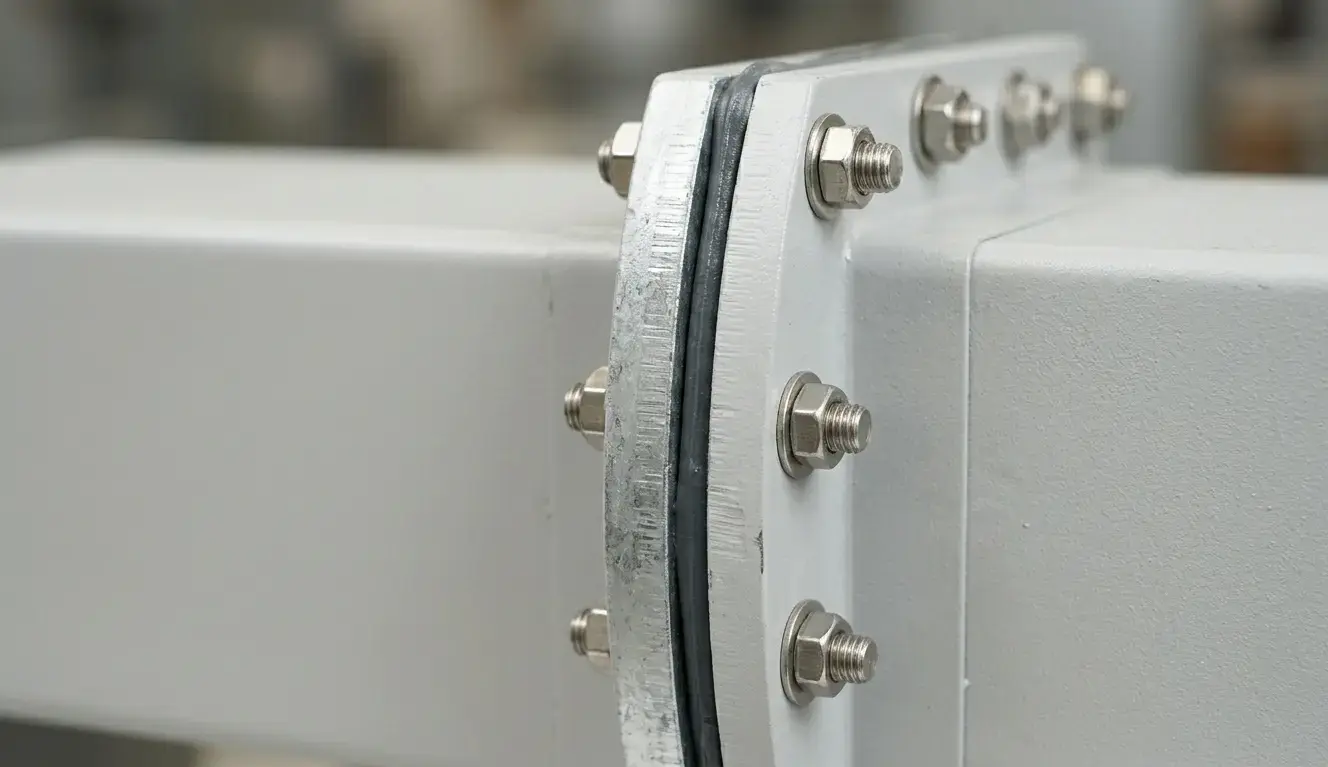

Giunzioni e raccordi: il punto critico dell'installazione
Il punto piu critico nell’installazione di condotte R600 sono le giunzioni. La norma EN 12101-7 richiede che le giunzioni tra sezioni di condotta abbiano la stessa classificazione di resistenza al fuoco della condotta stessa. In pratica, questo significa che non e possibile utilizzare raccordi e giunzioni standard: ogni collegamento deve essere realizzato con flange bullonate in acciaio con sigillatura intumescente certificata R600.
- Flange bullonate: ogni sezione di condotta deve terminare con una flangia bullonata. Il numero e il diametro dei bulloni e definito dal costruttore in base alla dimensione della condotta
- Sigillatura intumescente: il giunto flangiato deve essere sigillato con mastice intumescente certificato che espande in caso di incendio garantendo la tenuta al fumo e al calore
- Sostegni e ancoraggi: i supporti della condotta devono resistere al fuoco per lo stesso periodo della condotta. I supporti non certificati cedono prima della condotta, facendo collassare il sistema
- Distanze minime: la norma definisce le distanze minime dai materiali combustibili, dalle strutture portanti e dalle aperture nei compartimenti

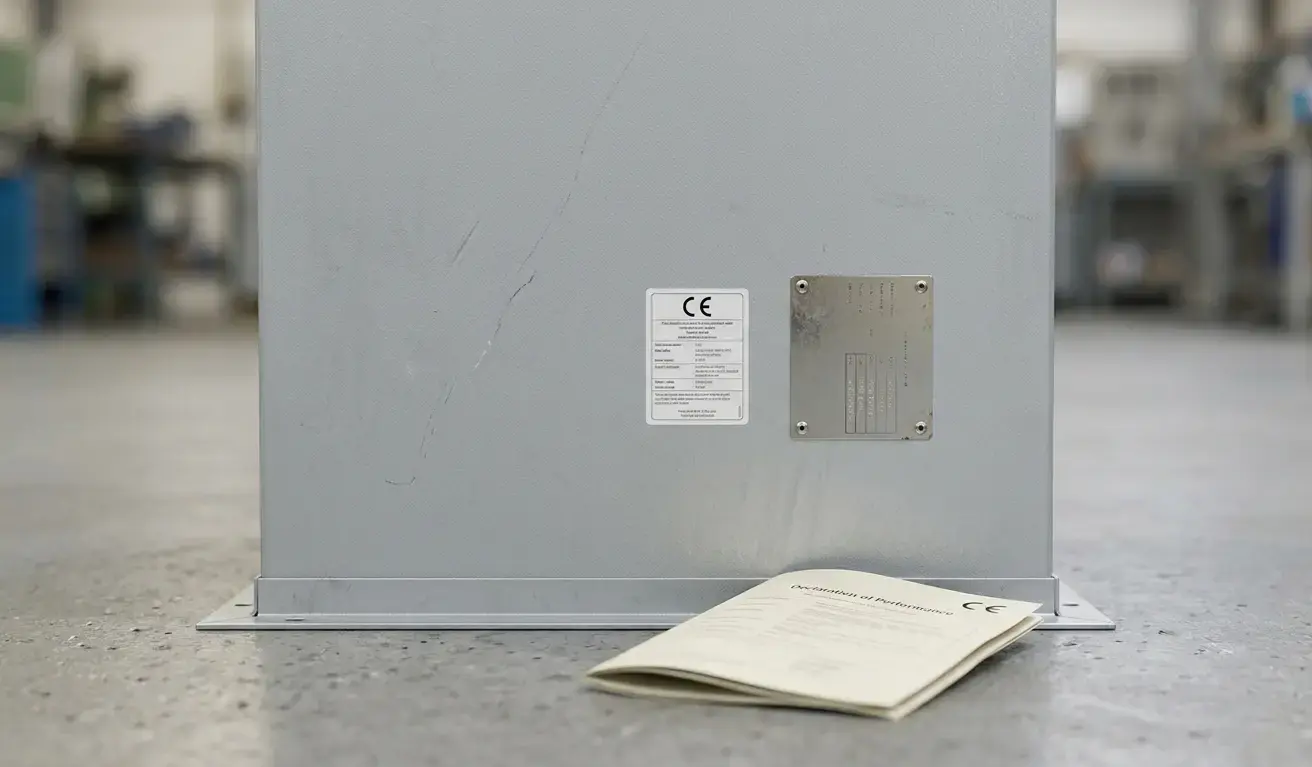

Marcatura CE e documentazione tecnica
Ogni condotta R600 deve essere marcata CE con la classificazione dichiarata secondo EN 13501-4, il riferimento al rapporto di prova del laboratorio notificato e le istruzioni di installazione. Al momento dell’installazione, l’azienda installatrice deve consegnare al committente la dichiarazione di prestazione (DoP) e il fascicolo tecnico necessario per il CPI. Le condotte R600 AIRMEC sono fornite con tutta la documentazione CE necessaria per la pratica di prevenzione incendi.
Manutenzione delle condotte di estrazione fumo e calore R600
Le condotte R600 sono componenti di sicurezza antincendio e come tali sono soggette a manutenzione periodica obbligatoria secondo il DM 3/8/2015 e le norme UNI 11473 per i sistemi di evacuazione fumo. La manutenzione deve essere eseguita da personale qualificato e documentata nel registro antincendio dell’edificio. I sistemi di aspirazione e ventilazione industriale AIRMEC includono il servizio di manutenzione programmata per impianti SEFFC con condotte R600.
- Ispezione visiva semestrale: verifica dell’integrita delle condotte, delle giunzioni, dei sostegni e delle sigillature intumescenti
- Prova funzionale annuale del sistema SEFFC: verifica dell’apertura degli evacuatori, dell’attivazione degli estrattori meccanici e del flusso nelle condotte
- Aggiornamento registro antincendio: ogni intervento deve essere documentato con data, tecnico esecutore, esito delle verifiche e eventuali anomalie rilevate
ndotta R600 deve essere marcata CE con la classificazione dichiarata secondo EN 13501-4, il riferimento al rapporto di prova del laboratorio notificato e le istruzioni di installazione. Al momento dell’installazione, l’azienda installatrice deve consegnare al committente la dichiarazione di prestazione (DoP) e il fascicolo tecnico necessario per il CPI. Le condotte R600 AIRMEC sono fornite con tutta la documentazione CE necessaria per la pratica di prevenzione incendi.
Conclusione
Le condotte di estrazione fumo e calore R600 non sono un optional nei sistemi SEFFC: sono componenti di sicurezza critici la cui assenza o non conformita puo mettere a rischio la vita delle persone in caso di incendio e comporta l’impossibilita di ottenere o mantenere il Certificato di Prevenzione Incendi. Con il Codice di Prevenzione Incendi DM 3/8/2015 che si applica a un numero crescente di attivita, la corretta progettazione e installazione delle condotte R600 e diventata un requisito imprescindibile per architetti, ingegneri antincendio e installatori.
