Manica Filtrante Industriale: Scelta Tessuto e Sostituzione ATEX
Table of Contents
La manica filtrante e il cuore di ogni filtro a maniche industriale. E il componente che trattiene fisicamente le polveri e garantisce la qualita dell’aria in uscita dall’impianto. Eppure e anche il consumabile che viene sostituito troppo tardi, scelto con il tessuto sbagliato o ignorato nella manutenzione programmata, fino a quando il filtro smette di funzionare e l’impianto si ferma. Le maniche filtranti AIRMEC sono disponibili in tutti i tessuti tecnici per qualsiasi applicazione industriale, con dimensioni calibrate per i filtri a maniche della nostra gamma e per impianti di terze marche compatibili.
In questa guida tecnica spieghiamo come funziona una manica filtrante industriale, quali tessuti esistono e come scegliere quello corretto, quando sostituirla e quali requisiti valgono per ambienti ATEX con polveri esplosive.

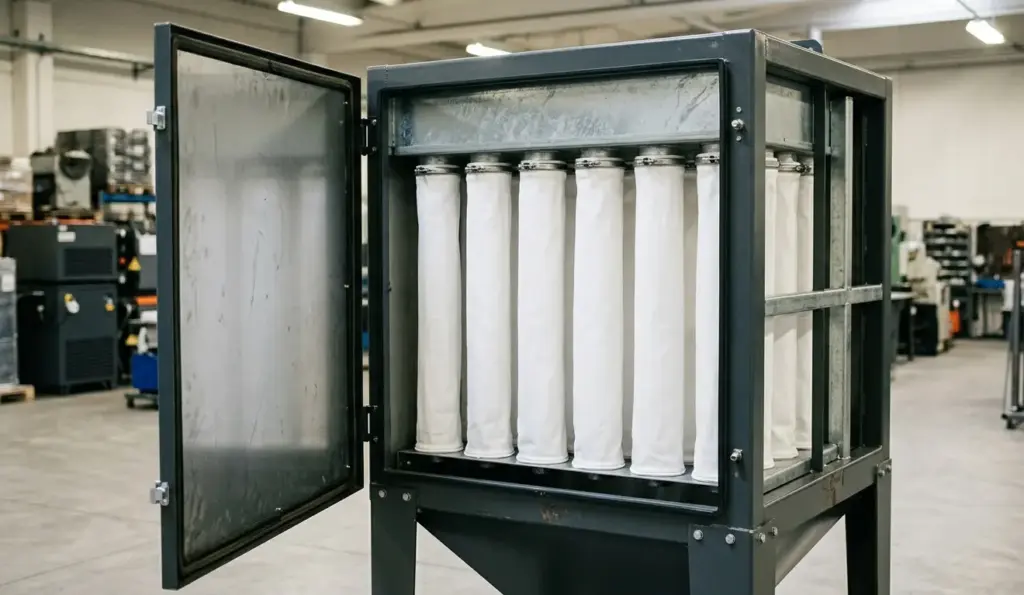

Come funziona una manica filtrante industriale
La manica filtrante industriale e un cilindro di tessuto tecnico aperto a una estremita, sostenuto internamente da una gabbia metallica in acciaio zincato o inox. Il principio di funzionamento e la filtrazione superficiale: l’aria carica di polvere entra nel filtro a maniche e viene convogliata sul lato esterno delle maniche. Le particelle di polvere si depositano sulla superficie esterna del tessuto formando uno strato progressivo chiamato cake o pannello di polvere, mentre l’aria pulita passa attraverso il tessuto e fuoriesce dall’interno della manica verso il plenum di aria pulita e poi all’esterno.
Il cake di polvere che si forma sulla superficie della manica filtrante industriale non e un problema: al contrario, migliora l’efficienza di filtrazione perche le particelle di polvere intrappolate nella superficie aiutano a trattenere le particelle ancora piu fini che arrivano successivamente. Il sistema di autopulizia a getti di aria compressa (pulse-jet) rimuove periodicamente lo strato di polvere in eccesso, facendolo cadere nella tramoggia di raccolta, e ripristina la permeabilita del tessuto senza fermare la produzione.
La filtrazione polveri e fumi industriale AIRMEC utilizza maniche filtranti con sistema pulse-jet che garantisce autopulizia continua senza interruzione del ciclo produttivo, con efficienza di filtrazione superiore al 99,9% per particelle superiori a 0,5 micron.
Tipi di tessuto per manica filtrante industriale: quale scegliere
La scelta del tessuto e il parametro piu critico per una manica filtrante industriale. Il tessuto sbagliato si degrada prematuramente, perde efficienza e puo causare guasti al filtro. I criteri di selezione principali sono: temperatura dei fumi, composizione chimica del gas di trasporto, natura e granulometria della polvere, presenza di umidita e classificazione ATEX dell’area.
Tessuto | Temp. max | Resistenza chimica | Applicazione ideale |
Poliestere (PES) | 130 C | Buona (acidi deboli) | Uso generale, legno, alimentare |
Acrilico (PAN) | 140 C | Eccellente (acidi) | Cementifici, ceramica, vetro |
Aramide (Nomex) | 200 C | Media | Industria chimica, fumi caldi |
Fibra di vetro | 260 C | Ottima | Fonderia, acciaio, alte temperature |
PTFE (Teflon) | 260 C | Eccellente (tutti) | Farmaceutico, alimentare, corrosivi |
Poliimmide (P84) | 240 C | Buona | Inceneritore, alte temperature |
Antistatico ATEX | 130-200 C | Varia per fibra base | Zone ATEX, polveri esplosive |
Poliestere: il tessuto standard per la maggior parte delle applicazioni
Il poliestere e il tessuto piu utilizzato per le maniche filtranti industriali in applicazioni generali. Ha un ottimo rapporto costo-prestazioni, resistenza meccanica elevata, buona resistenza all’abrasione e temperatura massima di esercizio di 130 gradi Celsius. E disponibile in versione standard (feltro agugliato), con trattamento silicone (per polveri idrofobe) e con membrana PTFE laminata per efficienza di filtrazione HEPA-equivalente.
Acrilico e fibra di vetro: per temperature elevate e ambienti acidi
Quando i fumi da filtrare superano i 130 gradi o contengono acidi forti, il poliestere non e piu adeguato. Il tessuto acrilico resiste fino a 140 gradi con eccellente resistenza agli acidi, ideale per cementifici e ceramica. La fibra di vetro resiste fino a 260 gradi ed e la scelta standard per fonderie, acciaierie e impianti di incenerimento. Ha pero una resistenza meccanica inferiore al poliestere e richiede gabbie interne senza spigoli vivi per evitare lacerazioni.
PTFE: per applicazioni critiche e ambienti corrosivi
Il PTFE (politetrafluoroetilene, noto come Teflon) e il tessuto di riferimento per le applicazioni piu critiche: industria farmaceutica, alimentare, chimica con acidi o basi forti, e situazioni dove zero cross-contaminazione e un requisito assoluto. Il PTFE resiste a qualsiasi reagente chimico, non assorbe umidita e ha la superficie piu liscia tra tutti i tessuti filtranti, facilitando la caduta del cake durante l’autopulizia. Il costo e 5-10 volte superiore al poliestere, ma in applicazioni critiche la lunga vita utile lo rende economicamente conveniente.
Maniche filtranti per ambienti ATEX: requisiti e classificazione
Quando le polveri da filtrare sono classificate come esplosive (granulometria inferiore a 500 micron, Kst > 0), la manica filtrante industriale deve essere in versione antistatica o conduttiva per prevenire l’accumulo di cariche elettrostatiche che potrebbero innescare una deflagrazione. Secondo la direttiva ATEX 2014/34/UE e la norma EN 13463-1, le maniche filtranti per zone ATEX devono avere resistivita superficiale inferiore a 10 alla 9 ohm. La corretta classificazione delle polveri e la selezione del tessuto antistatico adeguato sono obblighi normativi verificabili in sede di ispezione. Secondo i dati dell’ISPRA, Istituto Superiore per la Protezione e la Ricerca Ambientale, gli impianti di filtrazione in aree ATEX non conformi sono tra le principali cause di incidenti industriali nelle industrie che trattano polveri organiche e metalliche.
- Zona ATEX 20 e 21 (atmosfera esplosiva presente continuamente o frequentemente): manica filtrante conduttiva con resistivita < 10 alla 6 ohm
- Zona ATEX 22 (atmosfera esplosiva presente occasionalmente): manica filtrante antistatica con resistivita < 10 alla 9 ohm
- Polveri di legno duro, alluminio, magnesio, zucchero, farine: classificazione ATEX obbligatoria
- Documentazione richiesta: rapporto di prova EN 1149-1 per la resistivita del tessuto, dichiarazione di conformita ATEX del fornitore
Per gli impianti di aspirazione polveri di legno AIRMEC con classificazione ATEX, le maniche filtranti antistatiche sono incluse come standard nella configurazione, con documentazione tecnica completa per DVR e autorizzazioni ATEX.
Quando sostituire la manica filtrante industriale: i segnali corretti
La manica filtrante industriale non va sostituita a intervalli fissi di tempo, ma in funzione del suo stato reale. La sostituzione preventiva troppo precoce e uno spreco economico; la sostituzione tardiva causa perdita di efficienza, superamento dei limiti emissivi e danni al filtro.

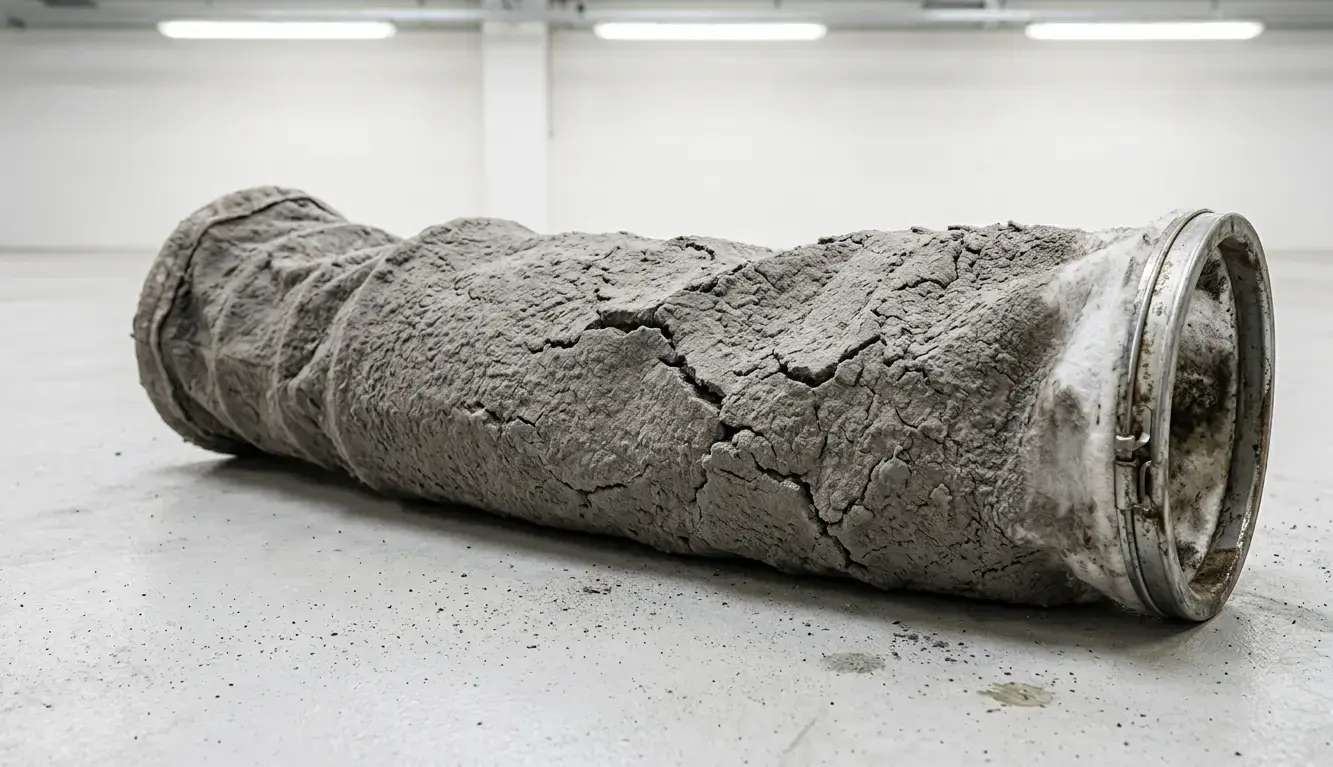

Segnali che indicano la necessita di sostituzione
- Aumento permanente della perdita di carico: il manometro differenziale segnala una pressione differenziale sempre piu alta anche dopo i cicli di autopulizia. Indica che il tessuto e intasato in modo irreversibile
- Polvere nel plenum di aria pulita: campionamento a valle del filtro rileva concentrazioni superiori ai limiti di emissione. Indica lacerazioni o perdite nelle maniche o nelle giunzioni con la piastra porta-maniche
- Deformazione visiva: le maniche appaiono gonfiate, schiacciate o con pieghe permanenti. Indica cedimento strutturale del tessuto o della gabbia interna
- Attacco chimico: il tessuto si e degradato a causa di fumi acidi, basici o solventi non previsti nella specifica originale. Il tessuto appare fragile, friabile o scolorito
- Superamento del tempo di vita utile dichiarato: ogni tessuto ha una vita utile stimata in ore di funzionamento effettivo, dichiarata dal produttore nelle schede tecniche
Vita utile della manica filtrante industriale per tipo di tessuto
- Poliestere standard in applicazioni normali: 16.000-24.000 ore operative
- Poliestere con membrana PTFE: 24.000-40.000 ore operative
- Fibra di vetro in alta temperatura: 12.000-20.000 ore operative (piu sensibile all’abrasione)
- PTFE puro: oltre 40.000 ore in condizioni normali
• Acrilico: 16.000-20.000 ore in applicazioni standard
Come ordinare la manica filtrante giusta: parametri da comunicare
Per ordinare la manica filtrante industriale corretta per il tuo impianto, e necessario comunicare al fornitore i parametri tecnici precisi. Acquistare una manica con dimensioni o tessuto errati significa installare un componente che non funzionera correttamente o non si adattera fisicamente al filtro. Le Le maniche filtranti AIRMEC sono disponibili su misura per qualsiasi filtro a maniche, sia della nostra gamma sia di produzione terze marche. I parametri da specificare sono:
- Diametro esterno della manica: tipicamente 120, 150 o 160 mm per filtri a maniche standard
- Lunghezza della manica: da 1.000 a 6.000 mm in funzione del filtro
- Tipo di chiusura superiore: aperta con anello di fissaggio, chiusa con tappo, o con testa in acciaio
- Tessuto: specificare temperatura massima dei fumi, composizione chimica e classificazione ATEX se applicabile
- Numero di maniche necessarie: dipende dal numero di celle del filtro e dal numero di maniche per cella
- Riferimento al filtro: marca e modello del filtro a maniche se disponibile, per verificare la compatibilita
Conclusione
La manica filtrante industriale e il consumabile critico che determina l’efficienza dell’intero impianto di filtrazione. Scegliere il tessuto sbagliato, ignorare i segnali di usura o sostituirla in ritardo si traduce in emissioni fuori norma, rischi per i lavoratori e fermi imprevisti della produzione. Con la gamma completa di tessuti tecnici e le dimensioni su misura per qualsiasi impianto, AIRMEC e in grado di fornire la manica filtrante corretta per ogni applicazione.
Contattaci per un supporto tecnico gratuito nella selezione del tessuto, oppure acquista direttamente le maniche filtranti industriali AIRMEC nello shop con consegna rapida su tutto il territorio italiano.
Domande frequenti: manica filtrante industriale
Come si misura una manica filtrante per ordinare quella della misura giusta?
Le misure fondamentali da rilevare sono diametro esterno e lunghezza della manica esistente, con un metro flessibile. Il diametro si misura sulla gabbia interna in acciaio se la manica e gia usurata: i diametri standard sono 120, 150 e 160 mm. La lunghezza si misura dalla testa alla base. Se la manica e ancora installata nel filtro, verificare il manuale del filtro o la targa tecnica dove sono riportate le dimensioni delle maniche di ricambio. In alternativa contattare AIRMEC con la marca e il modello del filtro: nella maggior parte dei casi abbiamo gia il codice corretto in archivio.
Le maniche filtranti di marche diverse sono intercambiabili tra filtri diversi?
Non automaticamente. Il diametro e la lunghezza devono corrispondere esattamente al filtro specifico. Anche il tipo di fissaggio alla piastra porta-maniche varia: sistemi snap-ring, bayonetta, flange bullonate o anelli a molla sono i piu comuni e non sono intercambiabili. Prima di ordinare maniche di ricambio di marca diversa, verificare sempre le dimensioni e il sistema di fissaggio. AIRMEC fornisce maniche di ricambio compatibili con i principali filtri a maniche in uso in Italia, anche di produzione di terze marche.

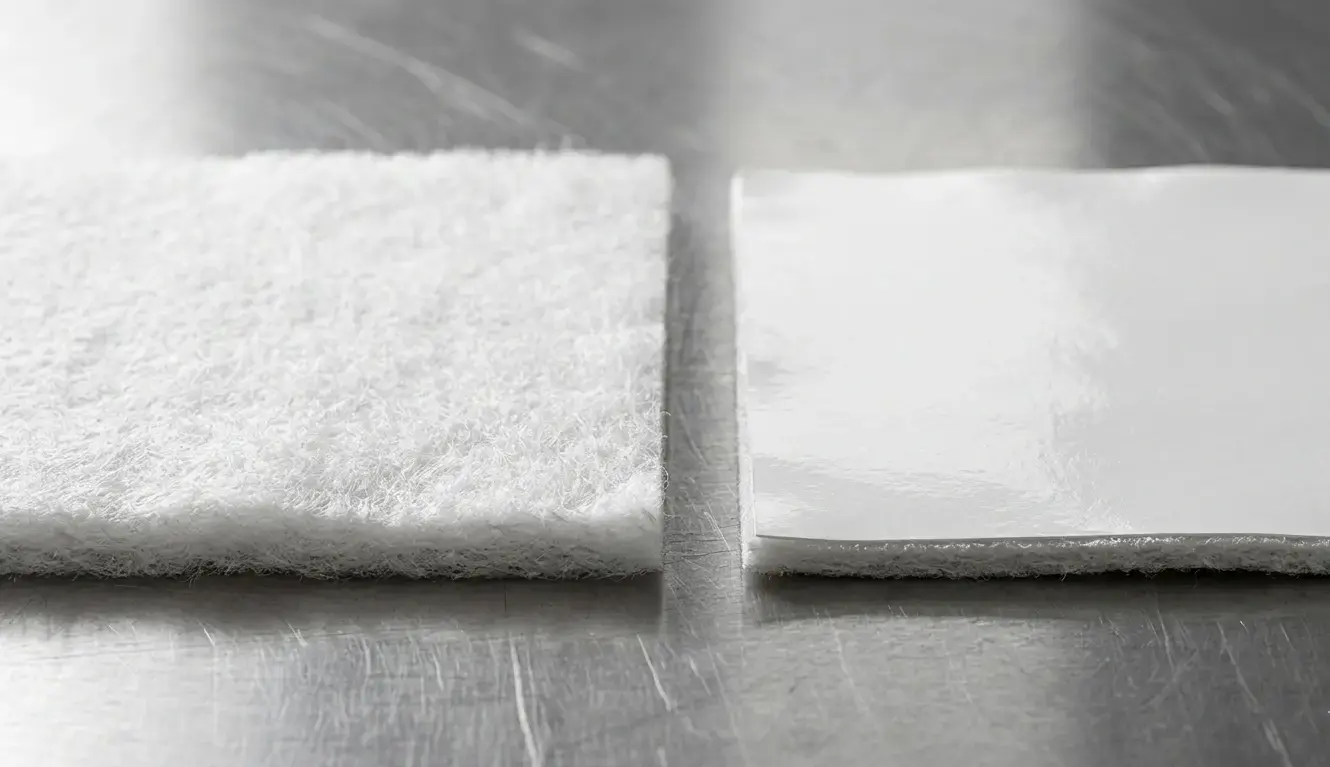

Qual e la differenza tra manica filtrante in feltro e manica con membrana PTFE?
La manica in feltro agugliato standard filtra per profondita: le particelle penetrano nel tessuto e vengono trattenute nello spessore della fibra. La manica con membrana PTFE laminata filtra per superficie: la membrana microporosa in PTFE applicata sulla faccia esterna trattiene le particelle in superficie senza che penetrino nel tessuto. Il risultato e una perdita di carico molto piu bassa, una pulizia piu efficiente durante il pulse-jet e una vita utile significativamente superiore. Per polveri fini, sticky o con tendenza all’impaccamento, la membrana PTFE e quasi sempre la scelta corretta nonostante il costo piu elevato.
Una manica filtrante industriale puo essere lavata invece di sostituita?
In alcuni casi si, ma con limitazioni importanti. Le maniche in poliestere possono essere lavate con acqua a temperatura controllata e riasciugate prima della reinstallazione. Tuttavia il lavaggio riduce la resistenza meccanica del tessuto e, se la manica ha gia superato meta della sua vita utile, il lavaggio accelera il degrado residuo senza prolungare significativamente la vita utile. Per maniche in fibra di vetro il lavaggio e controindicato perche danneggia le fibre. La sostituzione preventiva con manica nuova e quasi sempre la scelta economicamente piu conveniente rispetto alla rigenerazione, a meno che il costo della manica sia molto elevato (PTFE, P84) e la manica sia ancora strutturalmente integra.
Le maniche filtranti devono essere certificate per applicazioni alimentari o farmaceutiche?
Si. Per applicazioni nell’industria alimentare e farmaceutica dove la polvere filtrata e un prodotto finito o un intermedio di processo, le maniche filtranti devono essere realizzate con materiali conformi al Regolamento CE 1935/2004 per il contatto alimentare, o con specifiche farmacopee per l’industria farmaceutica. I tessuti idonei sono in genere PTFE puro o poliestere con certificazione FDA. La tracciabilita dei materiali e la documentazione di conformita devono accompagnare ogni fornitura. AIRMEC fornisce maniche filtranti certificate per contatto alimentare con documentazione tecnica completa.
