Raffinatore industriale aspirazione: quando usarlo e come si integra negli impianti di trattamento aria

Negli impianti di trattamento aria industriali, il raffinatore industriale aspirazione e uno dei componenti piu sottovalutati, e piu importanti. Molti responsabili di produzione lo ignorano durante la progettazione del sistema, salvo poi scoprire che senza di esso i filtri principali si intasano troppo in fretta, i costi di manutenzione aumentano e le prestazioni dell’impianto calano nel tempo. Con impianti di aspirazione industriale AIRMEC, il raffinatore viene sempre dimensionato in relazione al filtro principale per garantire la massima efficienza del sistema.

In questa guida tecnica spieghiamo cos’e un raffinatore industriale aspirazione, come funziona il principio della separazione ciclonica, in quali situazioni e indispensabile e come si inserisce correttamente in un sistema di sistemi multistadio di filtrazione per polveri, trucioli e fumi industriali.

Che cos'e un raffinatore industriale aspirazione?

Il raffinatore industriale aspirazione, chiamato anche separatore ciclone industriale o pre-separatore, e un componente dell’impianto di aspirazione che separa le particelle piu grossolane dal flusso d’aria prima che questo raggiunga il filtro principale. Funziona per effetto centrifugo: l’aria carica di polveri entra tangenzialmente nella camera cilindrica del raffinatore, genera un moto vorticoso e le particelle piu pesanti vengono proiettate verso le pareti e precipitano per gravita nel contenitore di raccolta sottostante. L’aria parzialmente depurata esce dall’alto e prosegue verso il filtro finale.

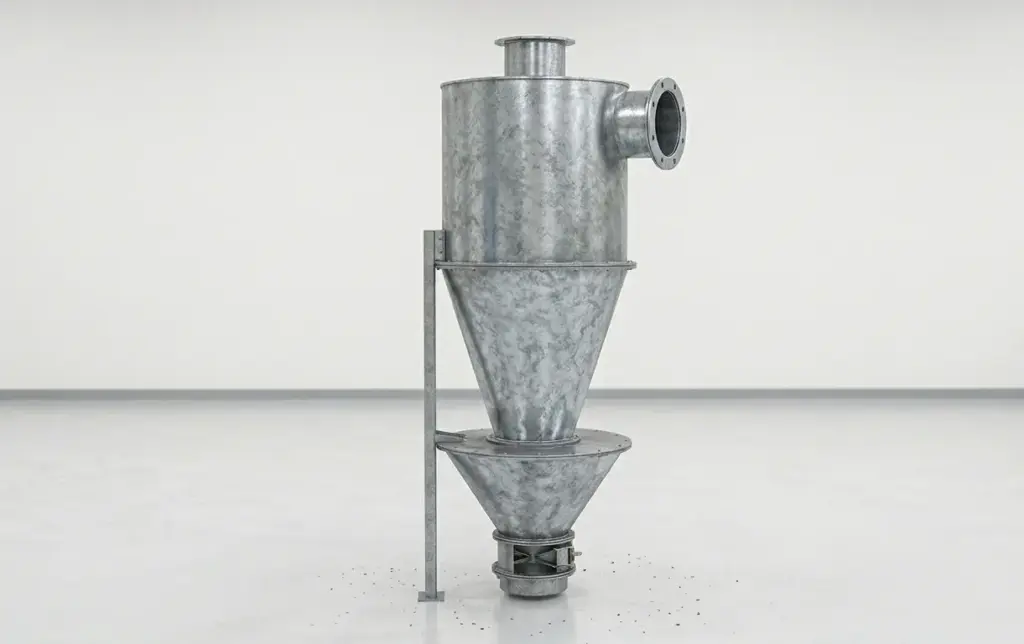

Il raffinatore per impianti di aspirazione, disponibile in acciaio zincato o inox con contenitore di raccolta rimovibile, disponibile in diverse taglie per portate da 500 m³/h fino a oltre 10.000 m³/h. Non ha parti in movimento, non consuma energia propria e non richiede alimentazione elettrica: e un separatore puramente meccanico che lavora sfruttando la fisica del flusso d’aria.

Come funziona il principio del separatore ciclone industriale

Il principio fisico alla base del raffinatore industriale aspirazione e la separazione ciclonica, lo stesso utilizzato nelle aspirapolveri ciclonici consumer, ma applicato a scala industriale con portate e concentrazioni di polvere incomparabili.

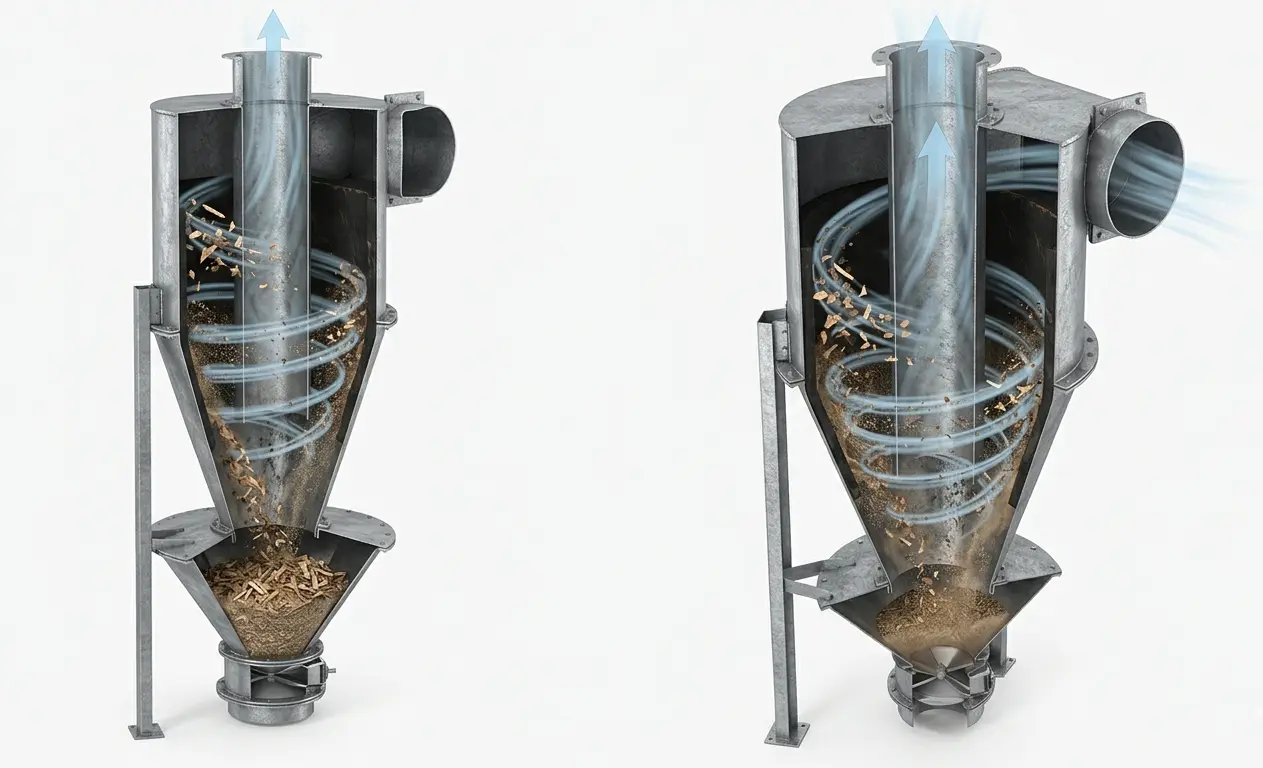

Il processo di separazione avviene in tre fasi:

Ingresso tangenziale: l’aria carica di materiale entra nella camera cilindrica in modo tangenziale, creando un vortice elicoidale discendente verso il basso
Separazione per forza centrifuga: le particelle piu dense dell’aria vengono spinte verso le pareti del ciclone, rallentano e precipitano verso il basso per gravita nel contenitore di raccolta
Uscita dell’aria pulita: il vortice interno risale al centro del ciclone e l’aria, ora priva delle particelle grossolane, fuoriesce dall’alto verso il filtro finale

L’efficienza di separazione dipende dalla granulometria del materiale aspirato. Per particelle superiori a 50 micron, l’efficienza di separazione supera tipicamente il 90-95%. Per particelle tra 10 e 50 micron, l’efficienza scende al 70-85%. Le particelle piu fini, inferiori a 10 micron, passano attraverso il ciclone e vengono trattenute dal filtro finale.

Differenza tra raffinatore ciclone semplice e ciclone ad alta efficienza

Non tutti i separatori ciclone industriali offrono le stesse prestazioni. Esistono due categorie principali:

Ciclone standard (raffinatore): diametro grande, bassa perdita di carico, efficienza elevata per particelle > 50 micron. Ideale come pre-separatore prima di un filtro a maniche o a cartuccia
Ciclone ad alta efficienza: diametro ridotto, perdita di carico piu alta, efficienza estesa fino a particelle di 5-10 micron. Usato quando il filtro finale deve trattare solo polveri finissime o in applicazioni dove si vuole massimizzare l’autonomia del filtro principale

Raffinatore industriale vs filtro a maniche vs filtro a cartuccia: confronto

Capire quando usare il raffinatore industriale aspirazione e quando usare direttamente un filtro richiede di confrontare le caratteristiche tecniche dei tre sistemi:

Parametro	Raffinatore industriale (ciclone)	Filtro a maniche	Filtro a cartuccia
Principio	Separazione inerziale centrifuga	Intercettazione meccanica	Intercettazione meccanica
Particelle trattenute	> 10-50 micron (efficace)	< 1 micron (HEPA)	1-10 micron
Perdita di carico	Bassa	Media (aumenta con uso)	Media-alta
Capacita polverine	Molto alta (no intasamento)	Alta (autopulizia)	Media
Manutenzione	Minima (svuotamento ciclone)	Periodica (scosse/sostituzione)	Frequente (sostituzione)
Costo impianto	Basso-medio	Medio-alto	Medio
Uso tipico	Pre-separazione, trucioli grossi	Filtrazione finale fine	Filtrazione singola macchina

La conclusione pratica e chiara: il raffinatore non sostituisce il filtro finale, ma lo protegge. Usato correttamente come primo stadio, riduce drasticamente il carico di polvere grossolana che arriva al filtro, ne prolunga la vita utile e riduce la frequenza degli interventi di manutenzione.

Capire quando usare il raffinatore industriale aspirazione e quando usare direttamente un filtro richiede di confrontare le caratteristiche tecniche dei tre sistemi:

Quando e obbligatorio o fortemente consigliato usare il raffinatore industriale aspirazione

Lavorazione del legno e falegnameria

Nelle falegnamerie, la lavorazione del legno genera trucioli di dimensioni molto variabili: da frammenti grossi prodotti dalle seghe a polveri finissime generate dalle levigatrici. Un impianto di aspirazione trucioli e polveri di legno senza raffinatore e costretto a far transitare attraverso il filtro anche i trucioli piu grossi, intasandolo rapidamente e riducendone la vita utile. Il raffinatore industriale aspirazione separa i trucioli grossi prima del filtro, che puo cosi occuparsi esclusivamente delle polveri fini, quelle effettivamente pericolose per la salute dei lavoratori.

Metalmeccanica e lavorazione dei metalli

In officine metalmeccaniche con tornitura, fresatura e rettifica, il raffinatore industriale aspirazione viene usato per separare i trucioli metallici e i granuli piu pesanti prima che raggiungano il filtro. I trucioli metallici taglienti possono danneggiare fisicamente le maniche o le cartucce filtranti, riducendone drasticamente la vita utile. Il pre-separatore ciclone intercetta questi frammenti prima che causino danni.

Industria alimentare e agroalimentare

Nel settore alimentare, molitura, confezionamento, lavorazione di cereali e spezie, il raffinatore industriale aspirazione viene usato per separare le frazioni piu grossolane (crusca, frammenti di grano) dalle polveri fini. Qui e fondamentale che il separatore sia in versione inox AISI 304 o 316 per garantire la conformita alle norme igienico-sanitarie e il contatto alimentare.

Impianti con elevate concentrazioni di polvere

Quando la concentrazione di polvere nell’aria aspirata e alta, superiore a 5-10 g/m³, usare un filtro finale come primo e unico stadio di filtrazione porta a intasamenti frequenti, perdita di carico elevata e costi di manutenzione insostenibili. Il separatore ciclone riduce la concentrazione in ingresso al filtro del 70-90%, riportandola in un range gestibile e prolungando gli intervalli di manutenzione da settimanali a mensili o trimestrali.

Come dimensionare correttamente un raffinatore industriale aspirazione

Secondo le indicazioni tecniche dell’ ARPAE, Agenzia Regionale per la Prevenzione, l’Ambiente e l’Energia, i sistemi di abbattimento degli inquinanti aereiformi, categoria che include i raffinatori e i separatori ciclone, devono essere dimensionati per garantire l’efficienza dichiarata nelle condizioni operative reali di portata e concentrazione. Il dimensionamento del raffinatore dipende da quattro parametri fondamentali:

Portata d’aria (m³/h): deve essere compatibile con la taglia del raffinatore, un ciclone sottodimensionato perde efficienza; uno sovradimensionato non genera la velocita centrifuga necessaria alla separazione
Granulometria del materiale: determina il tipo di ciclone (standard o ad alta efficienza) e la geometria del cono separatore
Densita del materiale: materiali piu densi si separano piu facilmente; polveri leggere come carta o tessile richiedono cicloni ad alta efficienza o multicicloni
Concentrazione di polvere in ingresso: influenza la scelta del volume del contenitore di raccolta e la frequenza di svuotamento

AIRMEC dimensiona ogni raffinatore industriale aspirazione in base alle specifiche reali dell’impianto, fornendo la documentazione tecnica necessaria per il DVR e le eventuali autorizzazioni alle emissioni in atmosfera.

Raffinatore in serie: configurazioni multistadio tipiche

Il raffinatore si inserisce sempre come primo stadio prima del filtro finale. Le configurazioni piu comuni negli impianti industriali italiani sono:

Raffinatore + filtro a maniche: la piu diffusa in falegnameria e metalmeccanica. Il raffinatore trattiene il 90% dei trucioli grossi, il filtro a maniche elimina le polveri fini residue fino a < 1 micron
Raffinatore + filtro a cartuccia: usata in impianti di medie dimensioni con polveri miste. Il raffinatore prolunga la vita delle cartucce da 6-12 mesi a 2-4 anni in condizioni di uso normale
Multiciclone + filtro HEPA: per applicazioni che richiedono efficienza di filtrazione molto elevata (farmaceutico, alimentare, ambienti a rischio esplosione)

Conclusione

Il raffinatore industriale aspirazione non e un accessorio opzionale: in impianti con trucioli grossolani, materiali abrasivi o alte concentrazioni di polvere, e un componente indispensabile che determina la durata e l’efficienza dell’intero sistema. Ignorarlo significa aumentare i costi di manutenzione, ridurre la vita utile dei filtri e rischiare di non rispettare i VLEP durante le ore di picco produttivo.

AIRMEC progetta raffinatori industriali aspirazione e sistemi multistadio completi da oltre 40 anni, con installazioni certificate in falegnameria, metalmeccanica, industria alimentare e cantieristica navale. Contattaci per una consulenza tecnica gratuita o scopri il nostro raffinatore nella nostra gamma prodotti.

Domande frequenti: Raffinatore industriale aspirazione

Qual e la differenza tra un raffinatore industriale aspirazione e un filtro a maniche?

Il raffinatore industriale aspirazione e un separatore ciclone che opera per forza centrifuga: separa le particelle piu grossolane (> 50 micron) senza parti filtranti, senza intasarsi e senza consumo di energia propria. Il filtro a maniche intercetta le particelle piu fini attraverso maniche tessili, ma si intasa progressivamente con l’uso. Nei sistemi corretti, il raffinatore lavora come primo stadio e il filtro a maniche come secondo stadio, i due componenti sono complementari e non alternativi.

Il raffinatore industriale aspirazione e adatto alla mia falegnameria?

Se la tua falegnameria ha macchine che generano trucioli di dimensioni variabili, sega a nastro, fresatrice, tornio, il raffinatore industriale aspirazione e quasi certamente la scelta corretta come primo stadio. Permette di separare i trucioli grossi prima del filtro finale, che puo cosi lavorare solo sulle polveri fini. Il risultato e un filtro che dura molto di piu e un impianto che mantiene le prestazioni nel tempo senza interventi frequenti.

Il separatore ciclone puo funzionare da solo senza filtro finale?

Tecnicamente si, ma non rispetta i requisiti normativi per la maggior parte delle applicazioni. Il raffinatore da solo non e in grado di trattenere le polveri fini inferiori a 10-20 micron, quelle piu pericolose per la salute dei lavoratori. Per rispettare i VLEP previsti dal D.Lgs 81/2008 e le norme sulle emissioni in atmosfera, il raffinatore deve essere sempre abbinato a un filtro finale a maniche, a cartuccia o HEPA.

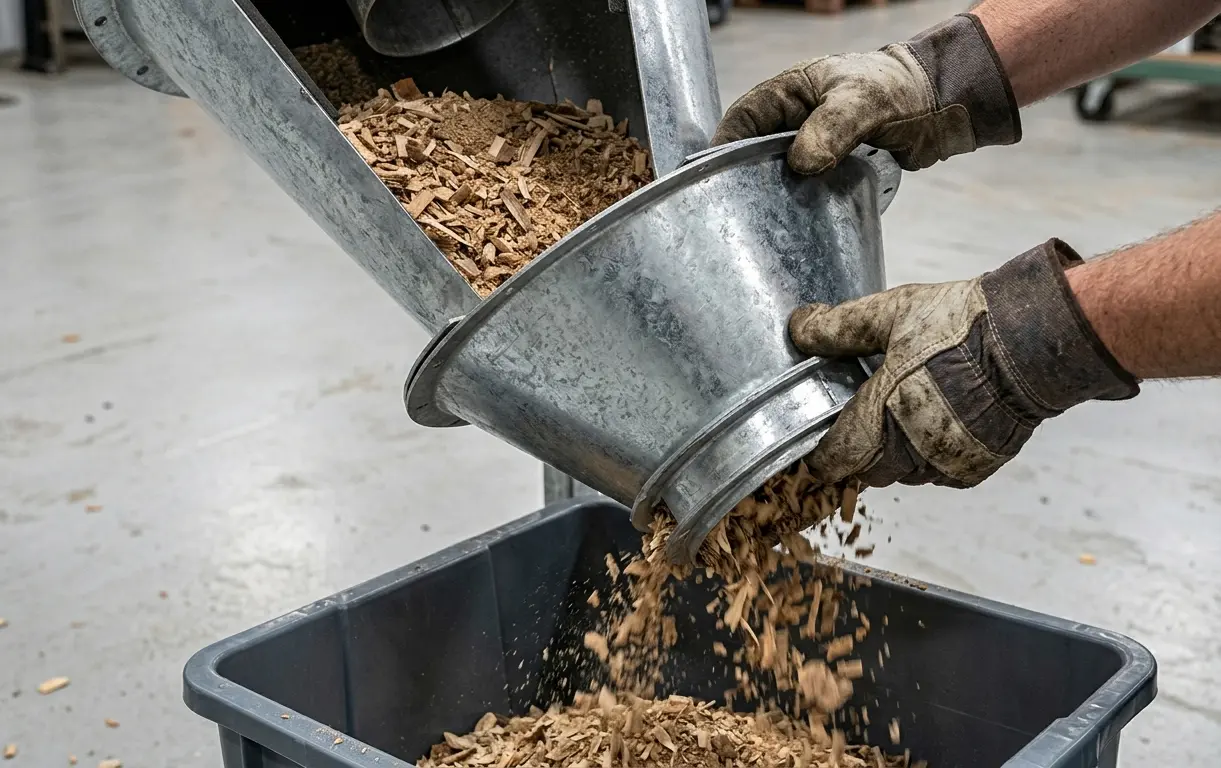

Con quale frequenza va svuotato il contenitore di raccolta del raffinatore?

Dipende dal volume di materiale aspirato e dalla dimensione del contenitore. In una falegnameria con lavorazione intensiva, il contenitore di raccolta del raffinatore industriale aspirazione puo richiedere svuotamento giornaliero o addirittura piu volte al giorno in caso di grandi volumi di trucioli. Il sistema ideale prevede un segnalatore di livello che avvisa quando il contenitore e quasi pieno, evitando che il materiale accumulato risalga nel ciclone e comprometta l’efficienza di separazione.

Qual e la vita utile di un raffinatore industriale aspirazione?

Un raffinatore industriale aspirazione in acciaio zincato o inox, correttamente dimensionato e installato, ha una vita utile che supera tipicamente i 15-20 anni senza necessita di sostituzione dei componenti principali. Non ha parti in movimento e quindi non e soggetto a usura meccanica. I soli interventi di manutenzione ordinaria riguardano lo svuotamento periodico del contenitore di raccolta, la verifica della tenuta delle giunzioni e, in ambienti corrosivi, il controllo periodico dello spessore delle pareti del cono separatore.
