Come Scegliere l’Aspirazione Fumi Saldatura: Normativa e Sistemi
Table of Contents
Se nella tua officina si salda ogni giorno, la questione dell’aspirazione fumi saldatura non è una scelta: è un obbligo normativo con conseguenze penali in caso di inadempienza. Ma c’è qualcosa di più urgente della normativa. Nel 2018 lo IARC l’Agenzia Internazionale per la Ricerca sul Cancro ha riclassificato i fumi di saldatura come cancerogeni certi per l’uomo, Gruppo 1, al pari dell’amianto e del fumo di tabacco. Questa classificazione ha modificato i valori limite di esposizione professionale (VLEP) in tutta l’Unione Europea, rendendo insufficienti molti impianti installati prima di quella data. Il D.Lgs 81/2008, Titolo IX articoli 221–243, obbliga il datore di lavoro a valutare il rischio chimico e a adottare la captazione localizzata alla fonte come misura collettiva primaria. In questa guida spieghiamo cosa contengono i fumi di saldatura, come si scelgono i sistemi di aspirazione per ogni processo e tipo di officina, cosa richiede la norma ISO 21904, e come strutturare la documentazione per resistere a un’ispezione ASL.
|
IARC Gr.1 cancerogeni certi dal 2018 |
90–95% riduzione esposizione con captazione corretta |
±5% deriva velocità cattura con jet-pulse vs ±30% a maniche |
art.221 D.Lgs 81 — obblighi datore di lavoro |
Cosa contengono i fumi di saldatura e perché il processo che usi cambia tutto
La composizione dei fumi varia con il materiale e il processo: non tutti i fumi sono uguali
I fumi di saldatura non sono una sostanza omogenea. La loro composizione dipende dal metallo base, dal metallo d’apporto, dai rivestimenti superficiali del pezzo e dal tipo di processo. In una saldatura MIG/MAG su acciaio al carbonio, i fumi contengono principalmente ossidi di ferro, manganese e silicio. Nella saldatura TIG su acciaio inossidabile vengono rilasciati cromo esavalente Cr(VI) e nichel sostanze classificate come cancerogene certe già prima della riclassificazione del 2018. Nella saldatura di metalli rivestiti zincati, verniciati, fosfatati si aggiungono vapori di zinco, fosforo e composti organici. Capire il tipo di fumi che produce la tua lavorazione è il primo passo per scegliere il sistema di aspirazione corretto e la classe di filtrazione giusta.
Il cromo esavalente e il manganese: i due rischi che più spesso mancano nel DVR
Il cromo esavalente Cr(VI) si forma durante la saldatura di acciai inossidabili e leghe ad alto contenuto di cromo. È cancerogeno certo per l’uomo con effetti documentati su polmoni e apparato respiratorio. Il suo VLEP in Italia è stato abbassato dopo la revisione della Direttiva Agenti Cancerogeni: molti impianti dimensionati con i vecchi limiti non sono più sufficienti. Il manganese è presente nei fili d’apporto per MIG/MAG ed è uno dei contaminanti più frequenti nelle officine di carpenteria. L’esposizione cronica causa la manganism, una patologia neurologica progressiva con sintomi simili al Parkinson. Per entrambe le sostanze la misurazione strumentale dell’esposizione professionale è obbligatoria ai sensi del D.Lgs 81/2008, e la valutazione di rischio irrilevante non è ammissibile senza dati analitici certificati.
Le particelle ultrafini sotto 0,3 micron: perché sono le più difficili da catturare
Le particelle generate durante la saldatura hanno dimensioni variabili, ma quelle biologicamente più pericolose sono quelle ultrafini con diametro inferiore a 0,3 micron. Queste dimensioni permettono alle particelle di raggiungere gli alveoli polmonari e accumularsi nel tempo. I filtri meccanici convenzionali mostrano la loro efficienza minima proprio in questo intervallo dimensionale è il cosiddetto MPPS, Most Penetrating Particle Size. Per questo la norma ISO 21904, riferimento tecnico per i sistemi di aspirazione fumi di saldatura, richiede che i sistemi conformi raggiungano un’efficienza di separazione superiore al 95% anche per le particelle nell’intervallo MPPS, e che questa prestazione sia certificata come sistema integrato.
La normativa che obbliga il datore di lavoro: D.Lgs 81/2008 e ISO 21904
Il D.Lgs 81/2008 Titolo IX: i tre obblighi concreti che nessuno può ignorare
Il Titolo IX del D.Lgs 81/2008 Sostanze Pericolose, articoli 221–243 impone al datore di lavoro tre obblighi concreti. Primo: la valutazione del rischio chimico, che deve essere inserita nel DVR e classificare il rischio per ogni sostanza presente nei fumi di saldatura. Secondo: l’adozione di misure di prevenzione in ordine gerarchico prima la sostituzione del materiale pericoloso dove possibile, poi le misure collettive di captazione alla fonte come l’aspirazione fumi saldatura, e solo come ultima risorsa i DPI individuali. Terzo: la sorveglianza sanitaria periodica per tutti i lavoratori esposti, con frequenza definita dal medico competente. L’Allegato IV, punto 2.1.5, precisa che l’aspirazione dei fumi deve avvenire immediatamente vicino alla fonte rendendo la sola ventilazione generale del capannone insufficiente per legge.
La norma ISO 21904 e il marchio W3: cosa significano in pratica per chi acquista
La norma ISO 21904, che dal 2020 sostituisce la precedente EN ISO 15012, definisce tre livelli di prestazione W1, W2 e W3 per i sistemi di captazione fumi di saldatura. Il marchio W3 il più elevato richiede un’efficienza di separazione superiore al 99% e un’emissione residua inferiore a 1 mg/m³, verificati su tutto il sistema incluse tenute e raccordi. È richiesto per le lavorazioni su acciai inossidabili e leghe al cromo e nichel. Acquistare un aspiratore per la saldatura TIG su inox senza verificare il marchio W3 significa scegliere un sistema inadeguato per l’applicazione e non essere in regola. Puoi approfondire i dettagli tecnici della certificazione W3 su SecureAir, che ha pubblicato un’analisi tecnica completa della norma.
Cosa rischia concretamente il datore di lavoro in caso di inadempienza
Le sanzioni previste dal D.Lgs 81/2008 per la mancata protezione dai rischi da agenti chimici pericolosi includono sia ammende amministrative — fino a diverse migliaia di euro per ogni violazione sia responsabilità penale con possibilità di arresto nei casi più gravi. Ma il rischio concreto più frequente non è l’ispezione dell’ASL: è il lavoratore che dopo anni di esposizione sviluppa una patologia professionale e avvia un procedimento. In quello scenario, la mancanza di documentazione del sistema di aspirazione fumi saldatura e della valutazione del rischio chimico equivale a una confessione di inadempienza davanti al giudice.
Aspirazione localizzata contro ventilazione generale: la differenza che la legge riconosce
Perché la ventilazione generale del capannone non protegge il saldatore
La ventilazione generale abbassa la concentrazione media di fumi nell’ambiente ma non protegge il saldatore. Il saldatore lavora con il viso a meno di 30 centimetri dalla fonte di emissione: in quel punto, nei secondi immediatamente successivi alla formazione, i fumi non si sono ancora dispersi e la concentrazione è centinaia di volte superiore alla media dell’officina. Nessun sistema di ventilazione generale è fisicamente in grado di ridurre quella concentrazione locale al di sotto dei VLEP per cromo esavalente o manganese. La norma lo riconosce esplicitamente nell’Allegato IV del D.Lgs 81/2008: la captazione deve avvenire immediatamente vicino alla fonte, il che esclude la sola ventilazione generale come misura sufficiente.

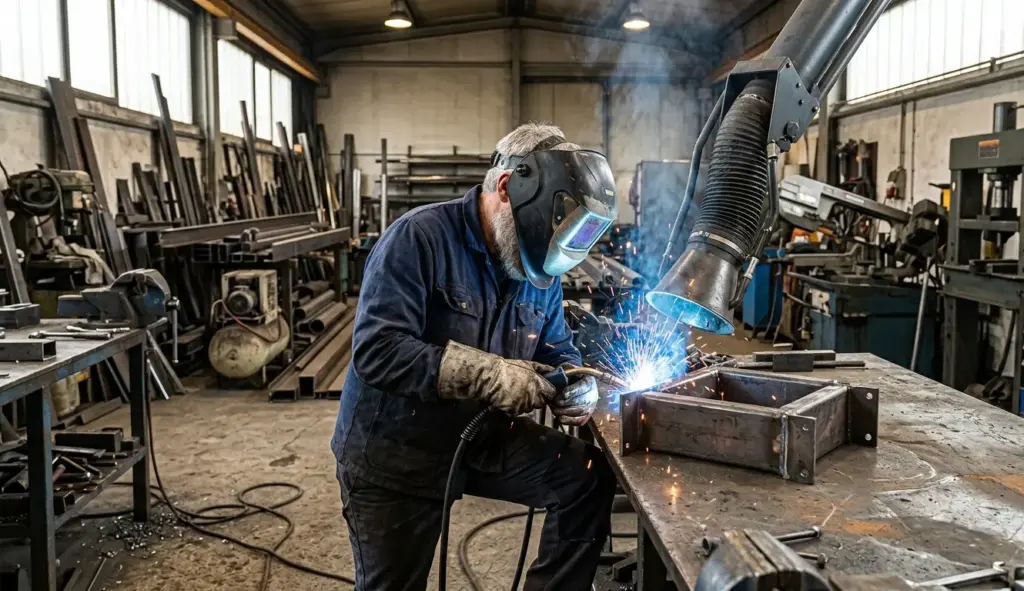

Come funziona la captazione localizzata e la velocità di cattura minima
La captazione localizzata posiziona la bocchetta di aspirazione a meno di 30 centimetri dal punto di saldatura, intercettando i fumi prima che raggiungano le vie respiratorie dell’operatore. La velocità di cattura minima alla bocchetta raccomandata dall’ACGIH il riferimento internazionale per la ventilazione industriale è di 0,5–1,0 m/s nella direzione del flusso inquinante. Questa velocità può essere misurata con un anemometro a filo caldo e deve essere documentata almeno una volta all’anno. Un sistema con velocità di cattura inferiore al minimo per filtri saturi, perdite nella rete di condotte o ventilatore sottodimensionato non adempie all’obbligo normativo anche se fisicamente installato e funzionante.
Quando la ventilazione generale può affiancare la captazione — ma non sostituirla
In scenari specifici saldatura saltuaria in spazi molto ampi, operazioni di breve durata su materiali a basso rischio la ventilazione generale può ridurre ulteriormente la concentrazione di fondo, integrando l’aspirazione fumi saldatura localizzata. Non può sostituirla. La valutazione di rischio irrilevante prevista dall’art. 225 D.Lgs 81/2008 non è applicabile in presenza di fumi contenenti cromo esavalente o nichel, indipendentemente dalla ventilazione generale installata. Su questo punto la normativa non lascia margine interpretativo: o c’è captazione localizzata conforme, o c’è inadempienza.
Sistemi di aspirazione a confronto: mobile, braccio fisso e centralizzato

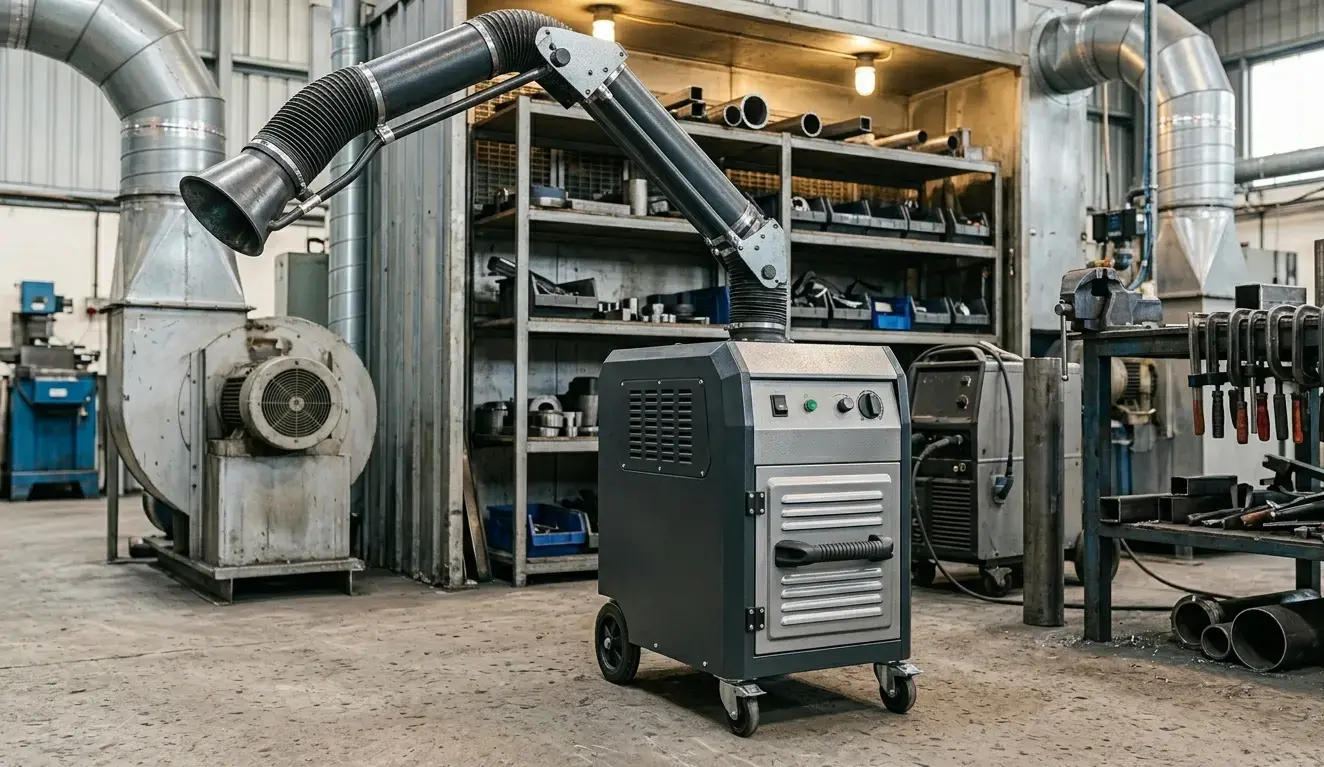

Aspiratori mobili carrellati: quando sono adeguati e quando non lo sono
L’aspiratore mobile carrellato è la soluzione per officine dove la saldatura è saltuaria o avviene in postazioni variabili. È dotato di un braccio articolato, un ventilatore centrifugo e un sistema di filtrazione che nei modelli conformi alla ISO 21904 W3 include un filtro HEPA H13 o H14 come stadio finale. La sua efficacia però dipende interamente dalla disciplina operativa: il braccio deve essere riposizionato a meno di 30 cm dall’arco di saldatura ogni volta, e deve seguire ogni spostamento del saldatore. Nelle officine dove questa disciplina non è garantita, l’aspiratore mobile non adempie all’obbligo normativo anche se tecnicamente conforme. Per le lavorazioni su acciai inossidabili, il modello scelto deve riportare il marchio W3 ISO 21904.
Bracci aspiranti fissi e impianti centralizzati: per postazioni stabili e reparti grandi
I bracci aspiranti fissi montati a parete, su colonna o a soffitto sono la soluzione per officine con postazioni di saldatura stabili, perché restano vicino alla fonte senza richiedere riposizionamenti continui. Quando le postazioni sono fisse e numerose, l’impianto centralizzato è la soluzione tecnica ed economica più efficiente: un unico gruppo filtrante serve più postazioni collegate tramite una rete di condotte. Il nostro benchmark operativo su impianti installati documenta che i sistemi centralizzati con filtri a cartucce jet-pulse mantengono la velocità di cattura entro ±5% per 18 mesi, contro una deriva del 25–35% per i filtri a maniche equivalenti un dato non pubblicato da nessun altro fornitore. Per scoprire le soluzioni di impianti di aspirazione industriale disponibili, visita la pagina dedicata.
Banchi aspiranti: la soluzione per saldatura di precisione e pezzi piccoli
Il banco aspirante integra la superficie di lavoro con un sistema di aspirazione dall’alto tramite cappa e dal basso tramite griglia nel piano di lavoro. È la soluzione ideale per la saldatura TIG di pezzi piccoli, la stagnatura e le operazioni di saldatura su componentistica elettronica, dove la fonte di emissione è puntuale e il pezzo è stazionario. L’aspirazione dal basso attraverso la griglia del piano di lavoro è particolarmente efficace per i fumi pesanti che tendono a scendere invece di salire come quelli generati dalla saldatura di leghe ad alta densità. Il banco aspirante può essere collegato a un gruppo filtrante autonomo o integrato in un sistema centralizzato.
La scelta del filtro: HEPA, cartucce jet-pulse e carbone attivo per i gas
Quando il filtro HEPA è obbligatorio e quale classe scegliere
Quando i fumi di saldatura contengono cromo esavalente, nichel o altri metalli pesanti classificati come cancerogeni, il filtro principale deve raggiungere la classe di efficienza H13 o H14 secondo la norma EN 1822. I filtri HEPA H13 trattengono almeno il 99,95% delle particelle di diametro pari a 0,3 micron il punto di minima efficienza dei filtri meccanici. Usare un filtro di classe inferiore in presenza di Cr(VI) non riduce il rischio: lo trasferisce dall’area di saldatura all’aria filtrata espulsa o ricircolata nell’ambiente di lavoro. Il marchio W3 ISO 21904 garantisce che non solo il filtro ma l’intero sistema incluse le tenute e i raccordi sia privo di perdite verificate.
Filtri a cartucce jet-pulse: continuità operativa per produzione intensa
Nei sistemi centralizzati per reparti di saldatura ad alta produzione, il filtro a cartucce con pulizia automatica a jet-pulse è la tecnologia più diffusa ed efficiente. Le cartucce filtranti in poliestere trattato trattengono i fumi sulla superficie esterna, mentre impulsi periodici di aria compressa in controcorrente rimuovono il cake di polvere senza fermare l’impianto. Questa soluzione garantisce una perdita di carico stabile nel tempo è proprio il dato che documentiamo internamente con la deriva di ±5% per 18 mesi nei nostri impianti. La frequenza di sostituzione delle cartucce dipende dal tipo di fumi: con fumi di acciaio al carbonio si misura in anni, non in mesi.
Il carbone attivo per i gas nei fumi di saldatura su materiali rivestiti
In alcune applicazioni saldatura di metalli verniciati, taglio termico di materiali compositi o plastiche i fumi contengono composti organici volatili e gas che i filtri meccanici non trattengono. In questi casi un ultimo stadio a carbone attivo è necessario. AIRMEC fornisce carbone attivo in sacco da 25 kg nello shop online, selezionato per applicazioni industriali con solventi organici. Per approfondire la normativa di riferimento sull’aspirazione fumi saldatura, inclusi i parametri tecnici richiesti per la conformità, puoi consultare la pagina dedicata di SO.TEC, che include i riferimenti normativi aggiornati al 2026.
AIRMEC: impianti di aspirazione fumi saldatura su misura, certificati ATEX
Dal sopralluogo tecnico all'installazione: il processo AIRMEC in sei passi
AIRMEC progetta e installa sistemi di aspirazione fumi saldatura dal 1985, con oltre 24.000 impianti realizzati in Italia e in Europa per clienti come Fincantieri, Leonardo e FCA. Il nostro processo inizia con un sopralluogo tecnico gratuito presso il tuo stabilimento: analizziamo il tipo di processi di saldatura, i materiali lavorati, il numero di postazioni attive, la configurazione del locale e lo stato dell’impianto eventualmente esistente. Da quella analisi derivano le portate necessarie, la classe di filtrazione richiesta dalla norma ISO 21904, il layout della rete di condotte e la configurazione dei punti di captazione. Solo dopo questa analisi sistemiamo un impianto non prima.
Certificazione ATEX, documentazione completa e conformità D.Lgs 81/2008
I sistemi AIRMEC per ambienti con rischio esplosione sono progettati in conformità alla direttiva ATEX 2014/34/UE obbligatoria nelle officine dove si usano solventi infiammabili in prossimità delle postazioni di saldatura. Ogni impianto viene consegnato con dichiarazione di conformità CE, schema dell’impianto con indicazione delle portate, calcoli di velocità di cattura per ogni postazione, e registro di installazione. Questa documentazione è esattamente ciò che ASL e INAIL richiedono durante un’ispezione sull’aspirazione fumi saldatura. Forniamola al momento dell’installazione, non quando arriva la comunicazione di ispezione.
Contratti di manutenzione e verifica periodica della velocità di cattura
Un impianto di aspirazione fumi saldatura correttamente installato ma non manutenuto perde efficienza nel tempo e smette di garantire la conformità normativa. La manutenzione periodica prevista dall’art. 64 D.Lgs 81/2008 include la sostituzione dei filtri, la verifica delle portate e della velocità di cattura, il controllo delle tenute della rete di condotte e la certificazione dell’intervento con aggiornamento del registro. AIRMEC offre contratti di manutenzione pluriennali con cadenza semestrale o annuale, che includono la documentazione certificata di ogni intervento. Se stai cercando un’installazione o una verifica del tuo impianto, contattaci al (+39) 0825 998381 o a info@airmec.biz il sopralluogo è gratuito e senza impegno.
Domande frequenti sull'aspirazione fumi di saldatura
I fumi di saldatura sono davvero cancerogeni o è una classificazione esagerata?
Non è esagerata. Nel 2018 lo IARC ha elevato i fumi di saldatura al Gruppo 1 cancerogeni certi per l’uomo sulla base di evidenze epidemiologiche solide: rischio aumentato del 20–40% di cancro ai polmoni nei saldatori rispetto alla popolazione non esposta, e correlazioni documentate con il cancro al rene. Questa classificazione vale per tutti i processi di saldatura, non solo per quelli che producono cromo esavalente. L’esposizione cronica a fumi di saldatura di acciaio ordinario comporta un rischio aumentato documentato, anche senza cromo e nichel. Le misurazioni ambientali nei reparti senza captazione localizzata mostrano regolarmente concentrazioni di manganese superiori ai VLEP vigenti.
Un aspiratore mobile è sufficiente per essere conformi al D.Lgs 81/2008?
Sì, ma a condizioni precise. Il sistema deve essere dimensionato correttamente per il tipo di fumi, il filtro deve raggiungere la classe di efficienza richiesta HEPA H13 per le lavorazioni su inox il braccio deve essere posizionato a meno di 30 cm dalla fonte durante tutta la saldatura, e per le lavorazioni su acciaio inossidabile il sistema deve portare il marchio W3 ISO 21904. Un aspiratore mobile tecnicamente idoneo ma sistematicamente mal posizionato non adempie all’obbligo normativo. La velocità di cattura alla bocchetta deve essere misurata periodicamente e documentata nel registro di manutenzione.
Cos'è il marchio W3 ISO 21904 e quando è obbligatorio?
La norma ISO 21904, in vigore dal 2020, definisce tre livelli di prestazione per i sistemi di captazione fumi di saldatura: W1, W2 e W3. Il livello W3 è il più elevato: richiede un’efficienza di separazione superiore al 99%, un’emissione residua inferiore a 1 mg/m³, e la verifica come sistema integrato incluse tenute e raccordi. Il marchio W3 è necessario non solo raccomandato per i processi su acciai inossidabili e leghe al cromo e nichel. Acquistare un aspiratore per saldatura TIG su inox senza verificare il marchio W3 significa acquistare un sistema inadeguato per l’applicazione, con conseguente inadempienza normativa.
Quante postazioni richiedono un impianto di aspirazione centralizzato?
Non esiste una soglia normativa. La scelta dipende dalla continuità delle operazioni di saldatura, dal numero di postazioni attive contemporaneamente e dal tipo di fumi. Con tre o più postazioni attive in modo continuativo, un impianto centralizzato è tecnicamente ed economicamente più efficiente rispetto ad altrettanti aspiratori mobili: portate maggiori, manutenzione centralizzata e continuità operativa con filtri autopulenti. Con postazioni fisse in un reparto dedicato alla saldatura il centralizzato è quasi sempre la scelta corretta. AIRMEC valuta gratuitamente la soluzione più adatta durante il sopralluogo tecnico.

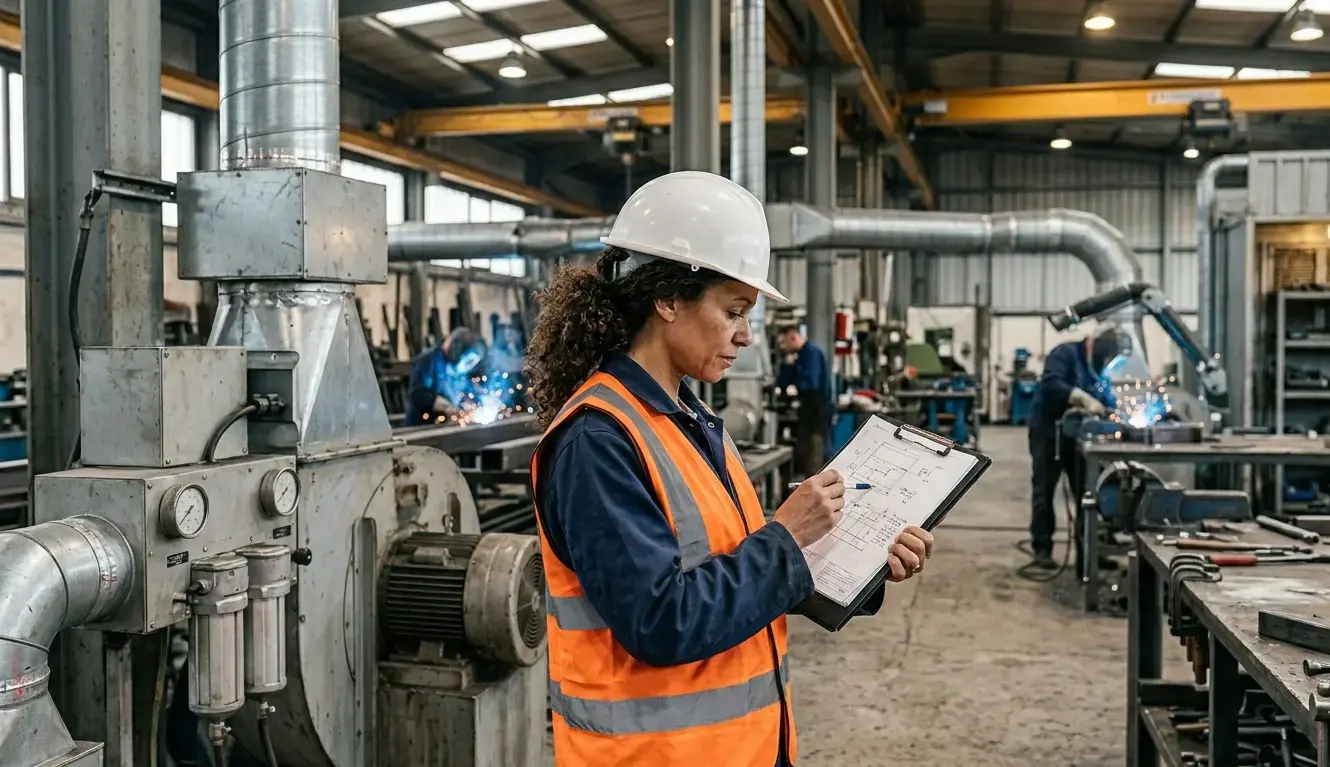

Come si documenta la conformità dell'impianto durante un'ispezione ASL o INAIL?
La documentazione minima comprende: la valutazione del rischio chimico aggiornata nel DVR con i dati delle misurazioni strumentali secondo UNI EN 689:2019; la scheda tecnica dell’impianto con le portate e le velocità di cattura certificate; il registro di manutenzione con le date di ogni intervento e sostituzione dei filtri; la certificazione ISO 21904 W3 per le lavorazioni su inox; il registro della sorveglianza sanitaria periodica dei lavoratori esposti. AIRMEC consegna tutta questa documentazione al momento dell’installazione e la aggiorna a ogni intervento di manutenzione certificata.
Quanto costa un impianto di aspirazione fumi di saldatura?
Il costo dipende dalla tipologia del sistema, dal numero di postazioni, dal tipo di fumi e dalla configurazione della rete di condotte. Un aspiratore mobile con filtro HEPA per una singola postazione parte da poche migliaia di euro. Un impianto centralizzato per un reparto con cinque o più postazioni richiede un investimento maggiore ma va messo in relazione con il costo del mancato adeguamento: sanzioni amministrative del D.Lgs 81/2008, responsabilità penale in caso di malattia professionale, e l’aumento dei premi INAIL per le aziende con alto tasso di malattie professionali. Contattaci per un preventivo gratuito. Puoi anche visitare la pagina abbattitore di fumi industriale per vedere le soluzioni AIRMEC disponibili.
