Impianto Verniciatura Navale: Come Funziona la Filtrazione per Cantieri Nautici
Table of Contents
Chi gestisce un cantiere navale o un’officina di refit sa bene che verniciare uno scafo non ha nulla a che vedere con verniciare un’auto o un mobile. Le superfici sono enormi, gli ambienti spesso semi-aperti, e le vernici usate, epossidiche, antivegetative, poliuretaniche rilasciano solventi con profili molto diversi tra loro. Per questo un impianto verniciatura navale progettato male, o semplicemente adattato da un sistema industriale generico, diventa presto un problema: cattiva aspirazione, filtri che si saturano troppo in fretta, odori persistenti e rischi per chi lavora in cabina.
In questa guida vediamo cosa cambia davvero quando si progetta un impianto verniciatura navale per un cantiere nautico, quali sono le criticità delle vernici marine e come impostare una filtrazione efficace anche in ambienti non completamente chiusi.
Perché la Verniciatura Navale Richiede un Impianto Diverso da Quello Industriale Generico

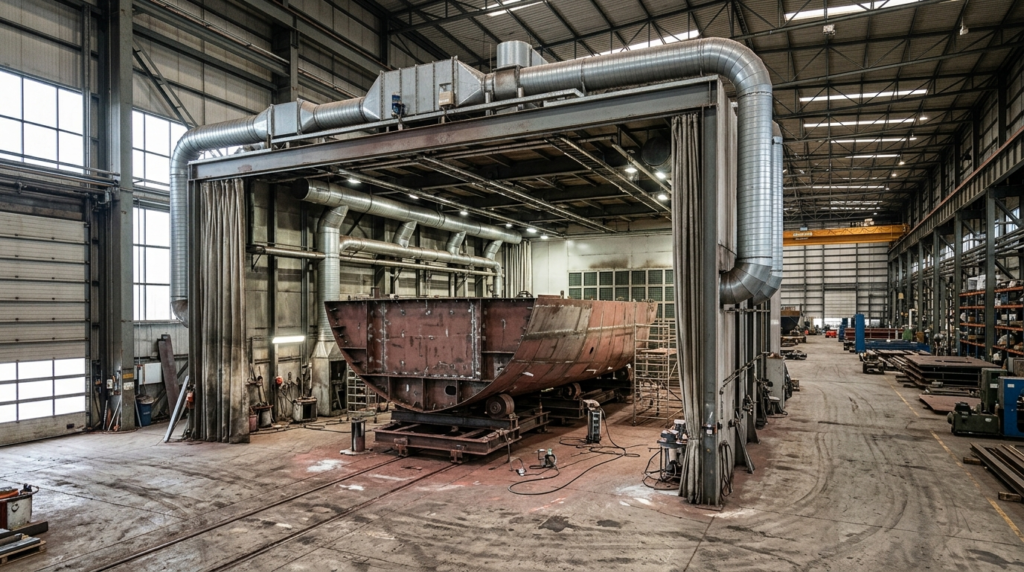

Un impianto verniciatura navale deve fare i conti con volumi di lavoro molto più grandi rispetto a una cabina per carrozzeria. Uno scafo di 15-20 metri richiede superfici di aspirazione ampie, portate d’aria elevate e, spesso, un layout che si adatta alla forma dell’imbarcazione piuttosto che a una cabina standard.

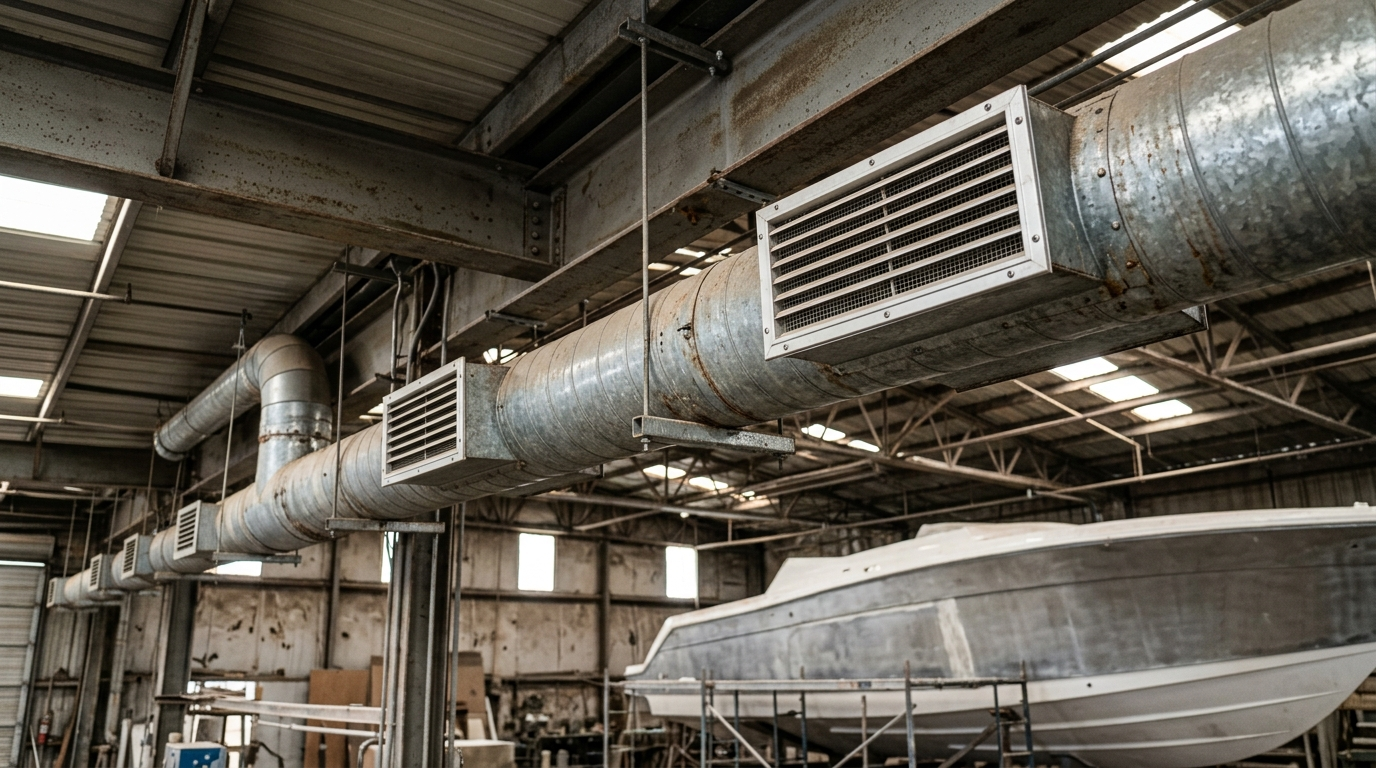

C’è poi il tema della salsedine. L’aria marina è corrosiva, e i componenti metallici dell’impianto, griglie, condotti, strutture di supporto, vanno scelti con materiali resistenti alla corrosione, altrimenti la manutenzione diventa continua. Chi ha già letto la nostra guida sull’impianto verniciatura per carrozzeria troverà alcuni principi comuni, ma le differenze di ambiente, sostanze e dimensioni rendono il settore navale un caso a parte, con esigenze proprie che un impianto verniciatura navale deve saper gestire fin dalla progettazione.
Vernici Epossidiche e Antivegetative: Cosa Cambia per l'Aspirazione
Le vernici epossidiche, usate per il fondo e la protezione dello scafo, rilasciano solventi aromatici e sono spesso applicate in due componenti, con un indurente che aggiunge ulteriori composti volatili da gestire. Le antivegetative, invece, contengono biocidi pensati per impedire l’attacco di alghe e organismi marini: sostanze che richiedono un’attenzione particolare sia per la salute dell’operatore sia per lo smaltimento dei residui di aspirazione.
Le poliuretaniche da finitura, infine, sono quelle più simili alle vernici automotive per comportamento, ma vengono applicate su superfici enormi, quindi il carico di solventi nell’aria aumenta in proporzione. Un impianto verniciatura navale ben progettato distingue queste tre famiglie e dimensiona la portata d’aria e la filtrazione in base al tipo di ciclo di verniciatura più usato in cantiere, non a un valore medio generico.
Filtrazione in Ambienti Aperti o Semi-Aperti: la Sfida dei Cantieri Navali
Molti cantieri navali non lavorano in cabine completamente chiuse. Gli scafi di grandi dimensioni vengono spesso verniciati in capannoni semi-aperti o in aree con teli e strutture mobili. Questo cambia radicalmente il modo in cui va pensata la filtrazione: senza un ambiente confinato, l’aria si disperde più facilmente e serve un sistema di aspirazione capace di catturare le particelle prima che si allontanino dalla zona di lavoro.
In questi casi, un componente chiave è il filtro Andreae, che nella prima fase di aspirazione trattiene le particelle di vernice più grossolane, riducendo il carico sui filtri a valle. In un impianto verniciatura navale con superfici di aspirazione ampie, avere una prefiltrazione efficiente non è un dettaglio: è quello che permette al resto del sistema di durare più a lungo e di lavorare senza intasarsi troppo in fretta.
Carbone Attivo per i Solventi delle Vernici Marine

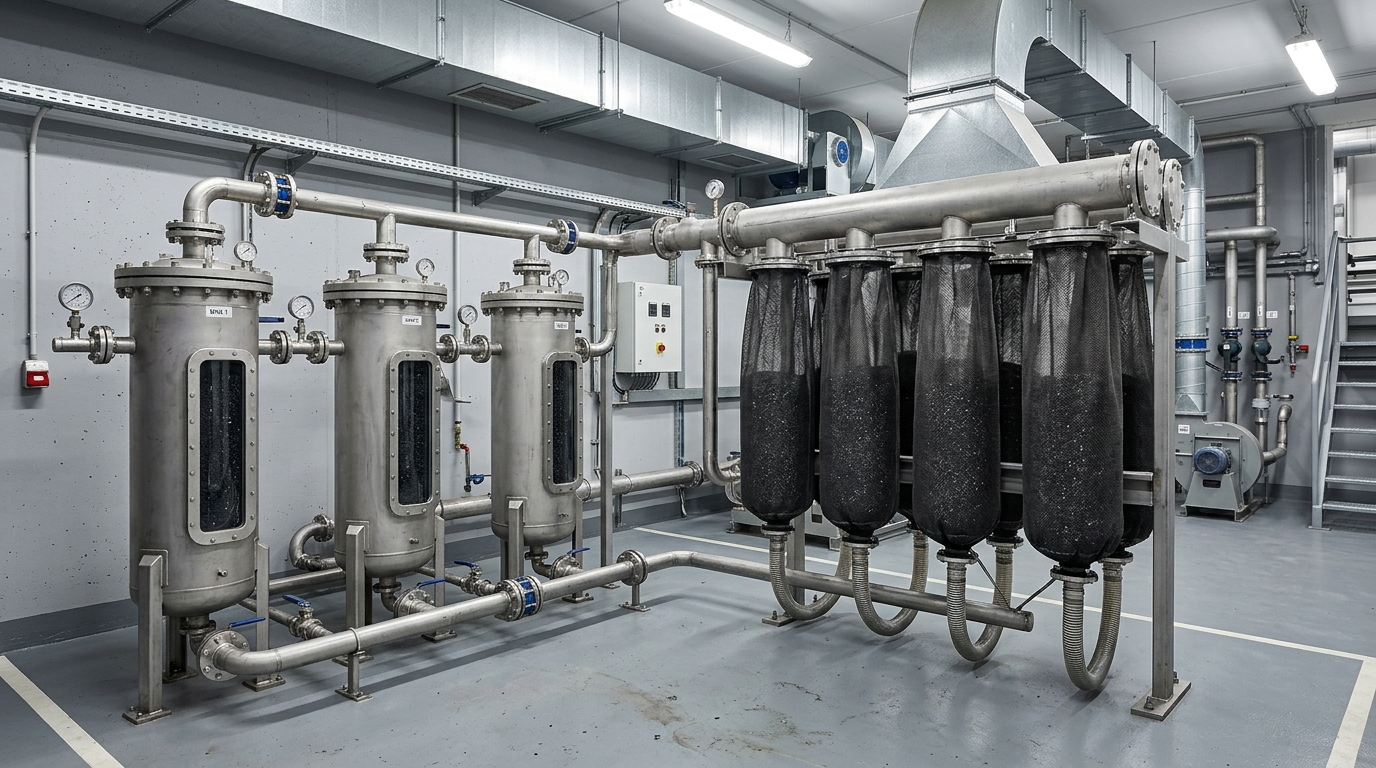

Dopo la prefiltrazione delle particelle solide, resta il problema dei composti organici volatili (VOC) rilasciati dai solventi. Qui entra in gioco il carbone attivo, che adsorbe le molecole di solvente prima che vengano rilasciate nell’ambiente esterno.
Per un impianto verniciatura navale che lavora con grandi volumi di vernici epossidiche o poliuretaniche, la scelta più diffusa è il carbone attivo in sacco da 25 kg, pensato proprio per sistemi con portate elevate e cicli di verniciatura frequenti. La frequenza di sostituzione, però, cambia parecchio a seconda del tipo di vernice usata:
Tipo di vernice | Concentrazione VOC tipica | Cadenza indicativa di sostituzione carbone attivo |
Epossidiche (fondo/protezione) | Alta | Ogni 3-4 settimane con uso intensivo |
Antivegetative | Media-alta | Ogni 4-6 settimane |
Poliuretaniche (finitura) | Media | Ogni 5-8 settimane |
Questi valori sono indicativi e vanno adattati al volume reale di lavoro del cantiere, ma danno un punto di partenza concreto che raramente si trova specificato per il settore nautico italiano.
Collegamento tra Postazione di Verniciatura e Rete di Aspirazione del Cantiere
In un cantiere navale, la postazione di verniciatura spesso non è fissa come in un’officina di carrozzeria: si sposta in base alla posizione dell’imbarcazione in lavorazione. Per questo la rete di aspirazione deve essere flessibile, con collegamenti che si adattano facilmente a diverse configurazioni.
Il tubo flessibile trasparente per aspirazione è una soluzione pratica in questi contesti: permette di collegare la zona di lavoro alla rete centrale anche quando la distanza o la posizione cambiano da un cantiere all’altro, e la trasparenza aiuta a controllare visivamente eventuali accumuli o anomalie nel flusso d’aria. Un impianto verniciatura navale ben progettato prevede sempre una certa modularità nei collegamenti, proprio perché il lavoro su un’imbarcazione raramente segue uno schema fisso.
Normativa VOC ed Emissioni per le Attività di Verniciatura Navale
Le attività di verniciatura navale rientrano tra quelle disciplinate dal D.Lgs 152/2006, in particolare dall’Allegato I sui limiti di emissione dei composti organici volatili, consultabile su Normattiva.it. Il decreto stabilisce soglie di emissione differenziate in base al tipo di attività e al consumo di solvente, e i cantieri navali che superano determinate soglie annue devono adottare piani di gestione dei solventi o sistemi di abbattimento adeguati.
Per un cantiere che investe in un impianto verniciatura navale nuovo o rinnovato, verificare questi limiti in fase di progettazione evita sorprese in fase di controllo e permette di dimensionare correttamente la filtrazione fin dall’inizio, invece di doverla adattare in un secondo momento.
Come AIRMEC Progetta Impianti di Verniciatura per il Settore Navale
AIRMEC lavora da anni con cantieri e officine che devono gestire volumi di verniciatura importanti, incluso il settore navale, dove l’esperienza con clienti come Fincantieri ha permesso di affinare soluzioni pensate per superfici estese e ambienti semi-aperti.
Ogni impianto verniciatura navale progettato da AIRMEC parte da un’analisi del ciclo di verniciatura reale del cantiere: tipo di vernici usate, volumi di lavoro, layout degli spazi disponibili. Da qui si costruisce un sistema di aspirazione e filtrazione su misura, con componenti pensati per resistere alla salsedine e per gestire in modo efficace sia le particelle solide sia i VOC rilasciati dai solventi marini.
Conclusione
Progettare un impianto verniciatura navale efficace significa partire dalle caratteristiche reali del cantiere: dimensioni delle imbarcazioni, tipo di vernici, ambienti aperti o semi-aperti, ed esposizione alla salsedine. Un sistema pensato per un’officina generica raramente regge queste condizioni a lungo. Se stai valutando un nuovo impianto verniciatura navale o vuoi capire come migliorare la filtrazione della tua officina di refit, il primo passo è un’analisi delle tue esigenze specifiche.
Domande frequenti: Impianto Verniciatura Navale
Un impianto verniciatura navale può essere installato in un ambiente semi-aperto?
Sì, ma richiede un dimensionamento specifico della portata d’aria e una prefiltrazione efficace, perché senza un ambiente confinato le particelle si disperdono più facilmente.
Ogni quanto va sostituito il carbone attivo in un impianto per vernici marine?
Dipende dal tipo di vernice: con le epossidiche, molto usate in ambito navale, la sostituzione può essere necessaria anche ogni 3-4 settimane in caso di uso intensivo.
Le vernici antivegetative richiedono una filtrazione diversa da quelle epossidiche?
Sì, contengono biocidi che vanno gestiti con attenzione sia nella fase di aspirazione sia nello smaltimento dei residui filtrati.
Quali normative regolano le emissioni VOC nei cantieri navali?
Il riferimento principale è il D.Lgs 152/2006, Allegato I, che fissa i limiti di emissione dei composti organici volatili in base al tipo di attività e al consumo di solvente.
Perché la salsedine influisce sulla scelta dei componenti dell'impianto?
L’aria marina è corrosiva e può danneggiare rapidamente componenti metallici non trattati, aumentando i costi di manutenzione dell’impianto verniciatura navale nel tempo.
