Aspirazione Taglio Plasma: Sistemi, Filtrazione e Come Dimensionare l’Impianto
Table of Contents
Chi gestisce una tavola da taglio plasma sa bene che il problema non è solo tagliare il metallo, ma anche gestire quello che il processo genera intorno: fumi metallici, particolato fine e, in alcuni casi, gas come ozono e ossidi di azoto. Un sistema di aspirazione taglio plasma progettato male significa aria irrespirabile in officina, filtri che si intasano in poche settimane e, nel peggiore dei casi, superamento dei valori limite di esposizione professionale.
In questa guida vediamo come funziona un impianto di aspirazione taglio plasma, quali differenze ci sono rispetto al taglio laser, come dimensionare correttamente la portata e cosa dice la normativa in materia di sicurezza sul lavoro.
Perché l'Aspirazione per Taglio Plasma è Diversa da Quella per Taglio Laser
Il taglio plasma e il taglio laser sono spesso confusi quando si parla di aspirazione, ma le esigenze tecniche sono molto diverse. L’arco plasma genera concentrazioni di particolato che possono essere fino a 10-20 volte superiori a quelle di un processo laser, con una distribuzione granulometrica più ampia e particelle mediamente più grandi.
Questo significa che un sistema di aspirazione taglio plasma richiede una capacità di captazione e una portata d’aria decisamente superiori rispetto a un impianto dimensionato per il taglio laser. Se hai già letto la nostra guida sull’aspirazione fumi taglio laser, noterai subito che le due configurazioni impiantistiche non sono intercambiabili: applicare i parametri del laser a un impianto plasma porta quasi sempre a un sistema sottodimensionato.
Cosa Contengono i Fumi da Taglio Plasma: Metalli, NOx e Ozono
I fumi generati dal taglio plasma contengono principalmente particolato metallico proveniente dalla fusione del materiale, insieme a ossidi di azoto (NOx) e, in alcune condizioni, ozono generato dall’arco elettrico ad alta temperatura. La composizione esatta dipende dal tipo di metallo lavorato: acciaio al carbonio, acciaio inossidabile, alluminio e acciaio zincato producono fumi con caratteristiche e rischi diversi.
Per questo motivo, un buon sistema di aspirazione taglio plasma non si limita a catturare polvere, ma deve essere progettato considerando anche la componente gassosa e la tossicità specifica dei metalli lavorati, in particolare su acciai legati e superfici zincate.
Downdraft vs. Cappa Superiore: Come Scegliere il Sistema di Captazione per Plasma

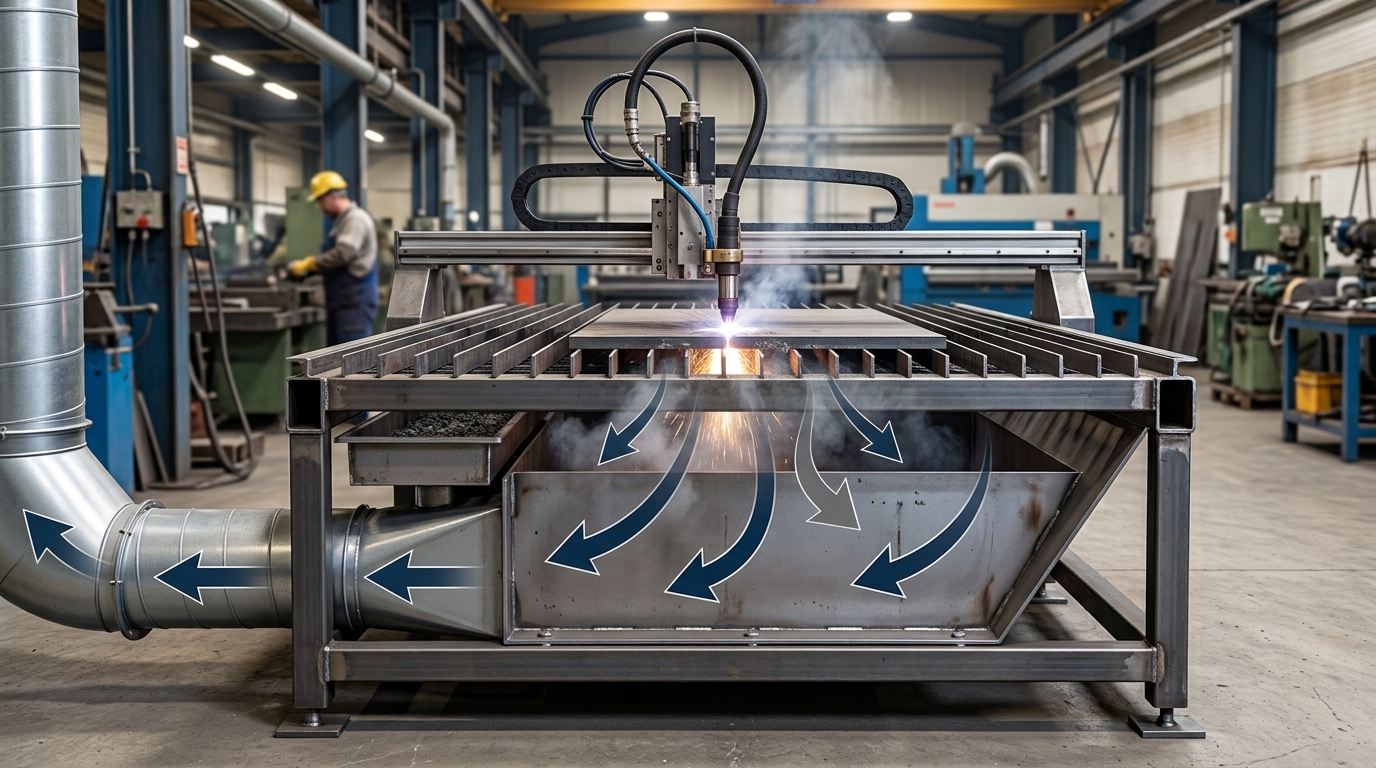

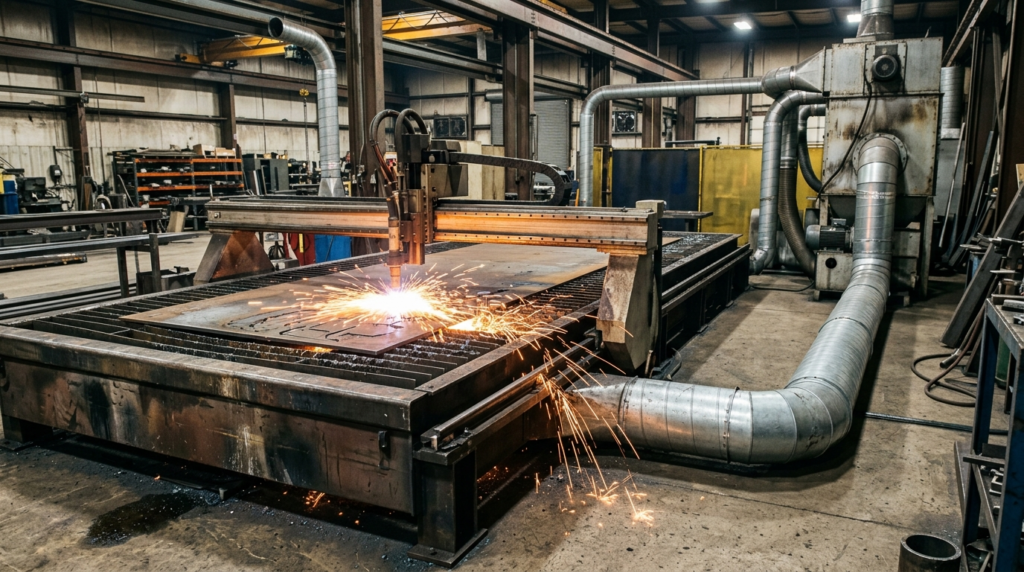

Le tavole da taglio plasma utilizzano quasi sempre un sistema di captazione a downdraft, cioè con aspirazione dal basso, integrato direttamente nella struttura del tavolo. Questa configurazione è preferita rispetto alla cappa superiore per un motivo semplice: il particolato generato dal plasma tende a ricadere verso il basso per gravità e temperatura, quindi captarlo dal basso è molto più efficiente.
I vantaggi principali del downdraft in un sistema di aspirazione taglio plasma sono:
- captazione più efficiente perché segue la direzione naturale di caduta del particolato
- minore dispersione di fumi in ambiente rispetto alla cappa superiore
- possibilità di suddividere il tavolo in zone aspiranti indipendenti, attivando solo la zona di taglio in uso
La cappa superiore resta un’opzione secondaria, utile solo in configurazioni miste o quando il downdraft non è strutturalmente possibile.
Filtrazione per Taglio Plasma: Cartucce, Classe H13 e Separatore di Scintille

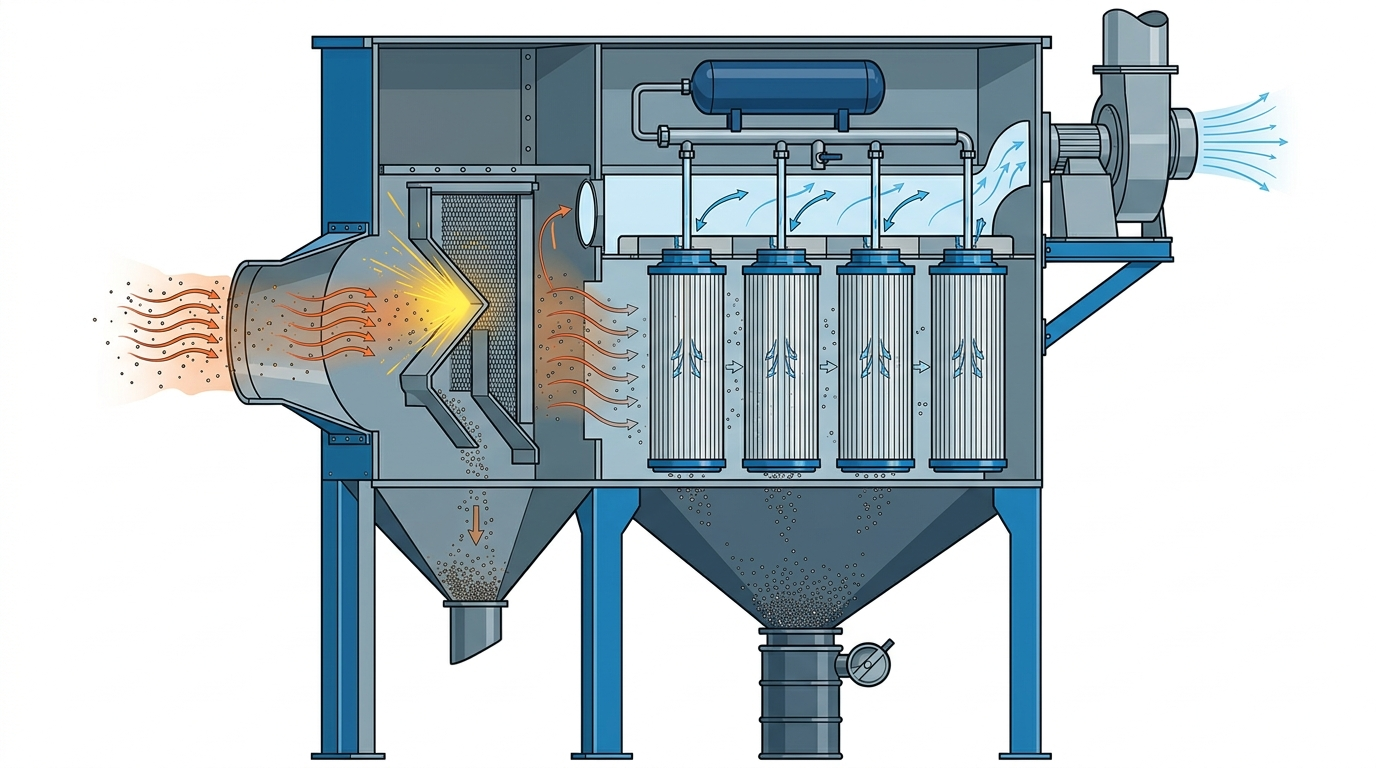

La filtrazione è il cuore di ogni impianto di aspirazione taglio plasma. Le cartucce filtranti sono lo standard per la maggior parte delle installazioni, perché offrono una grande superficie filtrante in un ingombro contenuto e sono facilmente pulibili tramite sistema di contropulsazione ad aria compressa.
Per applicazioni dove il particolato fine è particolarmente critico, ad esempio in presenza di leghe metalliche pericolose, si utilizzano cartucce di classe H13, in grado di trattenere particelle submicroniche con efficienza molto elevata.
Un elemento spesso sottovalutato è il separatore di scintille, posizionato a monte del filtro: il taglio plasma produce scintille incandescenti che, se non intercettate, possono danneggiare o incendiare il mezzo filtrante. Un impianto di aspirazione taglio plasma senza separatore di scintille è esposto a un rischio concreto di incendio del filtro.
Come Dimensionare la Portata: Superficie della Tavola e Tipo di Materiale
Il dimensionamento della portata d’aria è la domanda più frequente di chi sta specificando un nuovo sistema di aspirazione taglio plasma. La regola generale collega la portata richiesta alla superficie del tavolo di taglio e alla potenza dell’impianto plasma utilizzato, dato che potenze maggiori generano più fumi da smaltire.
Ecco una tabella orientativa basata sui dati di installazione raccolti da AIRMEC su impianti plasma reali:
Potenza plasma | Portata consigliata (mc/h per m² tavola) | Acciaio al carbonio | Acciaio inox | Alluminio |
Fino a 45A | 800-1000 | Standard | +10% portata | +15% portata |
45-100A | 1000-1400 | Standard | +10% portata | +20% portata |
100-200A | 1400-1800 | Standard | +15% portata | +20% portata |
Oltre 200A | 1800-2400 | Standard | +15% portata | +25% portata |
L’alluminio richiede sempre una portata maggiore rispetto all’acciaio al carbonio, perché produce particolato più fine e più difficile da captare. Nel collegamento tra tavolo e unità filtrante, il tubo flessibile trasparente per aspirazione è la soluzione più usata: essendo trasparente, permette di verificare a vista eventuali accumuli di particolato lungo il condotto, un vantaggio pratico non da poco su impianti che lavorano più turni al giorno.
Materiali Speciali: Acciaio Inossidabile, Alluminio, Acciaio Zincato
Il taglio plasma su materiali speciali richiede attenzioni ulteriori nel progetto di aspirazione:
- acciaio inossidabile: genera fumi contenenti cromo esavalente e nichel, sostanze classificate come cancerogene, che richiedono filtrazione ad alta efficienza e portate maggiorate
- alluminio: produce polveri fini con rischio di esplosività in determinate concentrazioni, aspetto da valutare con attenzione ATEX se il volume di produzione è elevato
- acciaio zincato: rilascia ossido di zinco, che in caso di esposizione prolungata può causare la cosiddetta febbre da fumi metallici; in questi casi può essere utile integrare uno stadio a carbone attivo accanto al filtro particellare standard, come nel carbone attivo in sacco da 25 kg, per trattenere anche la componente odorigena e i composti organici residui
Normativa D.Lgs 81/2008 e VLEP per i Fumi da Taglio Plasma
Il D.Lgs 81/2008, il testo unico sulla sicurezza sul lavoro, impone al datore di lavoro di valutare l’esposizione dei lavoratori agli agenti chimici, inclusi i fumi metallici generati dal taglio plasma, e di adottare misure tecniche per contenerla entro i valori limite di esposizione professionale (VLEP) specifici per ciascuna sostanza.
Per la classificazione dei rischi legati ai fumi da taglio plasma su acciaio inossidabile e acciaio zincato, e per le indicazioni sulla classe di filtrazione minima richiesta per ciascun gruppo di metalli, la documentazione pubblicata da INAIL rappresenta la fonte tecnica di riferimento più completa e aggiornata in Italia.
Un impianto di aspirazione taglio plasma correttamente dimensionato e filtrato è, in questo senso, anche uno strumento di conformità normativa, oltre che di tutela della salute degli operatori.
Come AIRMEC Dimensiona gli Impianti per Tavole Plasma
Ogni tavola plasma ha caratteristiche diverse in termini di potenza, superficie e materiali lavorati, per cui non esiste un impianto standard valido per tutti. AIRMEC valuta questi parametri caso per caso per proporre un sistema di aspirazione taglio plasma correttamente dimensionato, dalla captazione downdraft fino allo stadio filtrante finale.
Nei casi in cui il taglio plasma convive con altre lavorazioni, ad esempio verniciatura sulla stessa linea produttiva, viene spesso integrato anche il filtro Andreae come stadio di pre-filtrazione dedicato alla componente di overspray, mantenendo separata e più efficiente la gestione dei fumi metallici da taglio.
Conclusione
Dimensionare correttamente un sistema di aspirazione taglio plasma significa partire dalla superficie del tavolo, dalla potenza dell’impianto e dal tipo di materiale lavorato, e non semplicemente riadattare un impianto pensato per il taglio laser. Downdraft, filtrazione a cartucce, separatore di scintille e portata calibrata sono gli elementi che fanno davvero la differenza tra un’officina con aria pulita e conforme e una con filtri sempre intasati. Se stai valutando un nuovo impianto o l’aggiornamento di uno esistente, il team AIRMEC può aiutarti a definire la configurazione più adatta alla tua tavola plasma.
Domande frequenti: Aspirazione Taglio Plasma
Qual è la portata d'aria consigliata per un sistema di aspirazione taglio plasma?
Dipende dalla superficie del tavolo e dalla potenza dell’impianto plasma: come riferimento generale si va da 800-1000 mc/h per m² per potenze basse fino a oltre 1800-2400 mc/h per m² per potenze superiori ai 200A.
Perché il downdraft è preferito alla cappa superiore per il taglio plasma?
Perché il particolato generato dal plasma tende a ricadere verso il basso, quindi la captazione dal basso è più efficiente e riduce la dispersione di fumi nell’ambiente di lavoro rispetto a una cappa posizionata sopra il tavolo.
Serve un filtro speciale per il taglio plasma su acciaio inossidabile?
Sì, i fumi da acciaio inossidabile contengono cromo esavalente e nichel, per cui sono consigliate cartucce ad alta efficienza, come la classe H13, insieme a una portata d’aria maggiorata rispetto all’acciaio al carbonio.
Il taglio plasma sull'alluminio comporta rischi particolari per l'aspirazione?
Sì, produce polveri fini che in determinate concentrazioni possono presentare rischio di esplosività, aspetto che va valutato con attenzione anche in ottica ATEX su impianti con volumi di produzione elevati.
Cosa fa il separatore di scintille in un impianto di aspirazione taglio plasma?
Intercetta le scintille incandescenti generate dal processo prima che raggiungano il filtro, riducendo il rischio di danneggiamento o incendio del mezzo filtrante.
