Chi lavora con un impianto di taglio laser sa che i fumi che escono dal piano di taglio non si vedono come quelli di una saldatura. Ma sono piu pericolosi. La aspirazione fumi taglio laser e il sistema che separa un reparto sicuro da uno che espone i lavoratori a rischi reali ogni giorno. Questa guida spiega come funziona la aspirazione fumi taglio laser nel dettaglio, quali sistemi scegliere in base al materiale tagliato e cosa dice la normativa. La prima cosa da capire e che la aspirazione fumi taglio laser non e uguale per tutti i materiali.
Perche i Fumi del Taglio Laser Sono Diversi da Quelli della Saldatura
Nel taglio laser il metallo vaporizza istantaneamente invece di fondere progressivamente. Questo produce un particolato ultrafine sotto 1 micron che penetra in profondita nelle vie respiratorie senza essere fermato dalle difese naturali. I sistemi pensati per la saldatura non bastano per questo motivo. La aspirazione fumi taglio laser richiede velocita di captazione piu alte e filtrazione specifica per le dimensioni di particella prodotte dal processo laser.
Per chi vuole un quadro completo sui sistemi di aspirazione e filtrazione polveri e fumi nel contesto industriale piu ampio, la pagina di servizio AIRMEC copre tutte le tecnologie disponibili per processo e settore.
Un secondo fattore critico riguarda i gas di processo. Il laser usa gas di assistenza come azoto, ossigeno e aria compressa che reagiscono con il materiale durante il taglio. Il risultato sono ossidi metallici e, nel caso di materiali verniciati o zincati, composti organici volatili potenzialmente cancerogeni.
Composizione dei Fumi: Materiale per Materiale
La composizione dei fumi cambia radicalmente in base al materiale tagliato. Questa variabile deve guidare la scelta del sistema prima di qualsiasi considerazione su portate o costi.
Acciaio al carbonio
Ossidi di ferro e particolato fine PM1. Serve filtrazione con cartucce antistatiche e prefiltro separatore di scintille.
Acciaio inossidabile
Ossidi di cromo e nichel, classificati cancerogeni certi dall’IARC Gruppo 1. La aspirazione fumi taglio laser sull’inox richiede cartucce antistatiche piu filtro assoluto H13 obbligatorio. Non e una raccomandazione: e un obbligo tecnico.
Alluminio
Ossido di alluminio ultrafine con rischio incendio polveri. La aspirazione fumi taglio laser sull’alluminio richiede sempre un prefiltro separatore di scintille prima delle cartucce.
Captazione alla Fonte: Cappa Superiore o Aspirazione dal Basso
Cappa superiore
E la soluzione piu semplice per macchine laser piccole e a bassa potenza. Cattura i fumi nella zona di risalita termica sopra il piano di taglio. Funziona bene sotto i 2 kW. Sopra questa potenza la cappa non riesce a seguire il plume di fumo che si sposta con il fascio laser.
Aspirazione settoriale dal basso

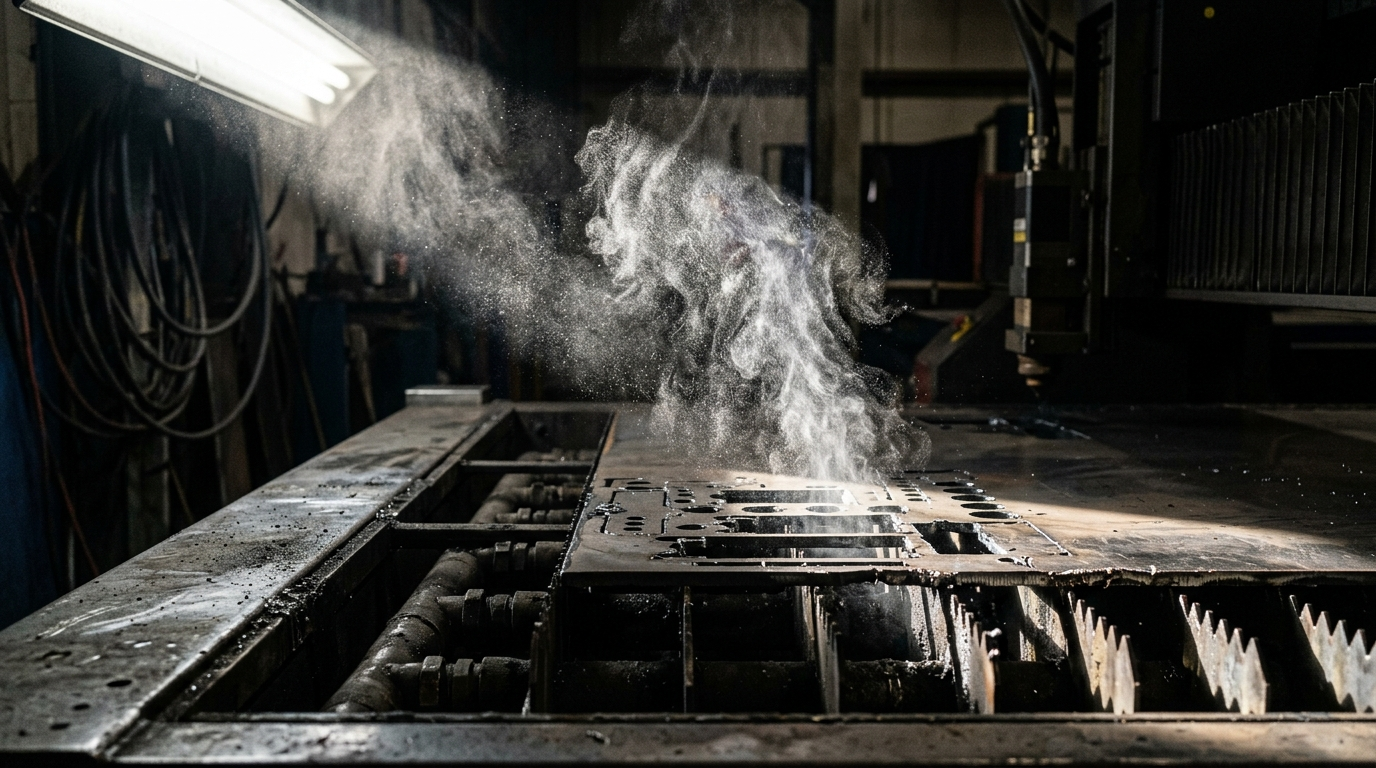

E lo standard per i laser industriali. La tavola di taglio e divisa in settori che si attivano solo nella zona dove avviene il taglio in quel momento. Questo concentra tutta la portata aspirante dove serve davvero, riduce i consumi e migliora l’efficienza di captazione rispetto a una cappa fissa.
Nei sistemi AIRMEC per impianti con piu macchine in parallelo, l’aspirazione dal basso viene gestita con valvole motorizzate che seguono il programma CNC della macchina laser in tempo reale.
Filtrazione: Quali Filtri Servono per i Fumi da Laser

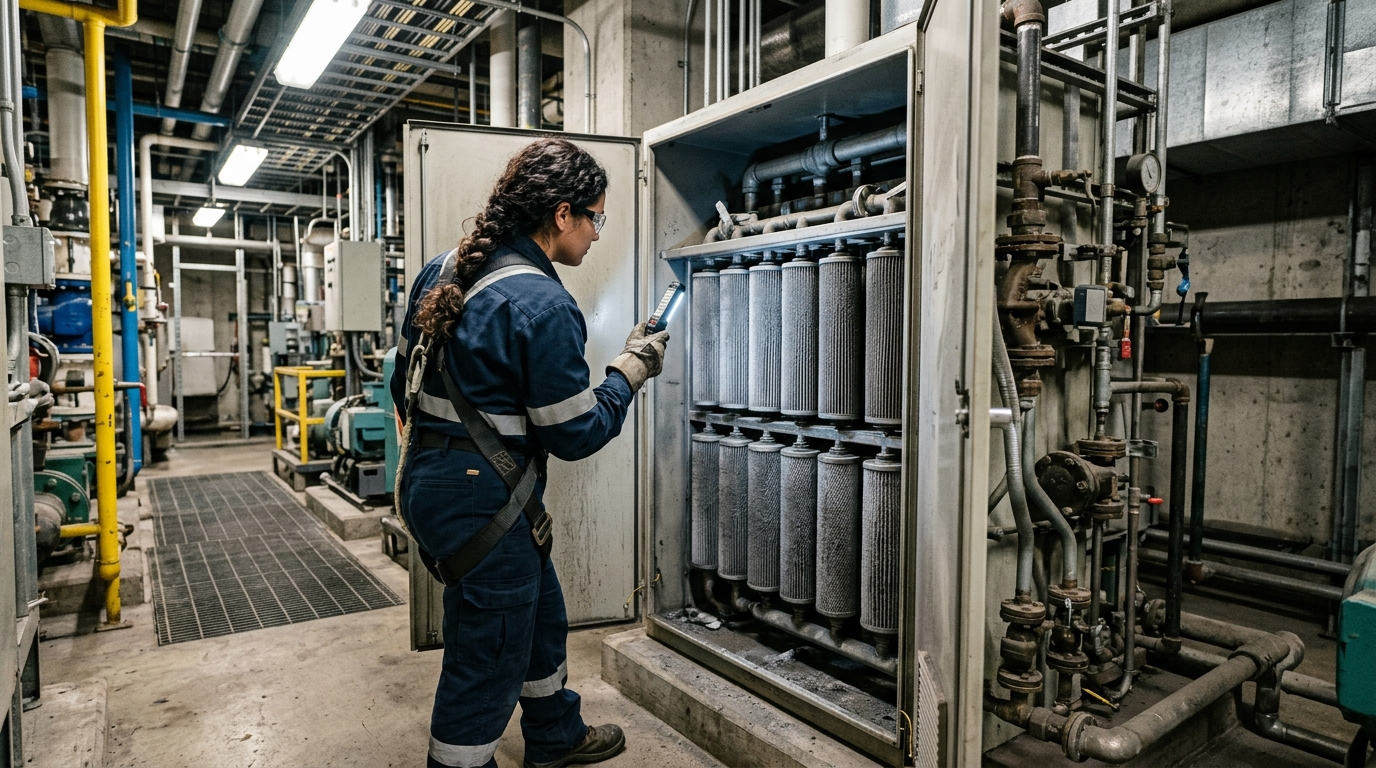

La aspirazione fumi taglio laser richiede quasi sempre un sistema a piu stadi. Un prefiltro separatore di scintille deve sempre precedere le cartucce per evitare incendi all’interno dell’unita filtrante. Per le differenze tecniche tra le tecnologie, il confronto su filtro a maniche vs filtro a cartuccia illustra quando usare ciascuna tecnologia.
Per i materiali che generano VOC serve uno stadio aggiuntivo. Il Carbone Attivo assorbe i composti organici volatili che le cartucce filtranti non trattengono, garantendo che l’aria rispetti i limiti VLEP e i valori limite del D.Lgs 152/2006.
Per l’acciaio inossidabile il filtro assoluto H13 a valle delle cartucce non e opzionale. I valori limite di esposizione professionale per il cromo VI e il nichel sono tra i piu bassi della normativa europea e non si rispettano senza H13.
Portate, Perdite di Carico e Dimensionamento Corretto
Dimensionare bene la aspirazione fumi taglio laser significa partire da tre dati: la potenza del laser, le dimensioni della tavola di taglio e le perdite di carico della rete di canalizzazione.
- Portata per settore: 800 a 1.500 mc/h per settori da 500×500 mm su laser da 2 a 6 kW
- Perdita di carico totale: 1.500 a 3.500 Pa in funzione della lunghezza della rete e del tipo di filtro
- Velocita nelle tubazioni: 15 a 20 m/s per evitare depositi di particolato nelle curve
La scelta del diametro delle tubazioni non e un dettaglio minore. I Tubi per aspirazione flessibili di sezione adeguata collegano i settori al collettore principale e il loro dimensionamento incide direttamente sull’efficienza di captazione e sul consumo del ventilatore.
Normativa: Obblighi D.Lgs 81/2008 e Standard EN ISO 15012-4
Il D.Lgs 81/2008 Titolo IX obbliga il datore di lavoro a valutare il rischio chimico da esposizione ai fumi di lavorazione e ad adottare misure tecniche per ridurre l’esposizione sotto i VLEP. Per i fumi di aspirazione fumi taglio laser su acciaio inossidabile, i VLEP del cromo VI e del nichel sono tra i piu restrittivi della normativa europea.
L’INAIL classifica i fumi da lavorazioni metalliche con laser, in particolare su inox e materiali rivestiti, tra gli agenti chimici pericolosi con potenziale cancerogeno. Questo rende l’impianto di aspirazione un obbligo documentato nel DVR, non una misura facoltativa. Lo standard tecnico di riferimento e la EN ISO 15012-4, che definisce i requisiti per i sistemi di captazione e filtrazione dei fumi nelle lavorazioni laser su metallo.
Impianto Centralizzato o Sistema Locale: Quando Scegliere Quale
Con un unico laser, un sistema locale dedicato per la aspirazione fumi taglio laser e quasi sempre la scelta piu semplice e piu economica da manutenere. La manutenzione del filtro non ferma le altre macchine e si dimensiona la filtrazione esattamente sul profilo di materiali di quella macchina.
Conviene quando ci sono tre o piu laser operativi nello stesso capannone, specialmente se non operano tutti in contemporanea. Un sistema centralizzato viene dimensionato sulla portata massima simultanea, non sulla somma di tutte le macchine, con un risparmio significativo sul costo dell’impianto e sui consumi energetici.
Come AIRMEC Progetta i Sistemi di Aspirazione per Taglio Laser

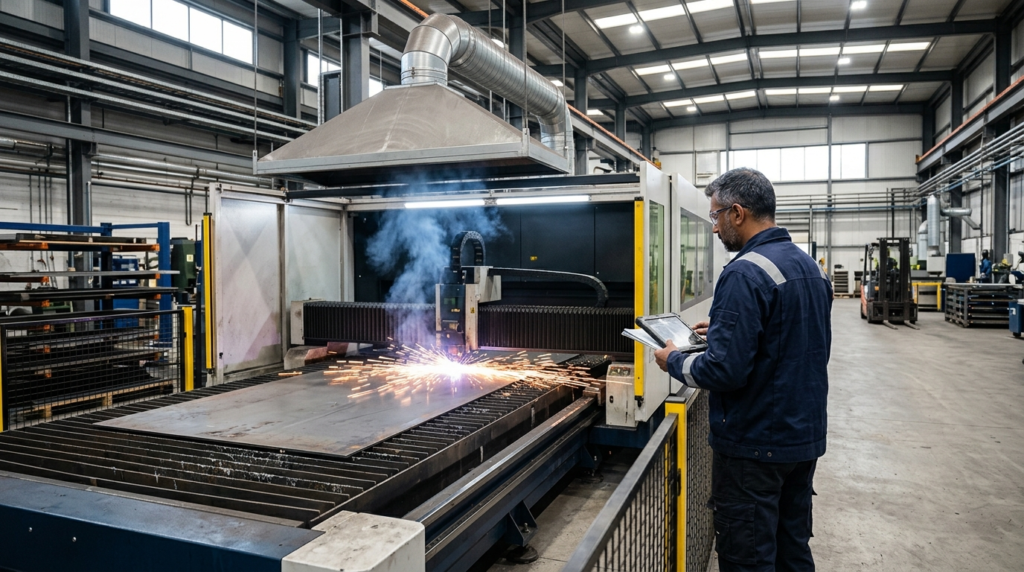

AIRMEC ha installato sistemi di aspirazione fumi taglio laser su acciaio, inox, alluminio e materiali verniciati in reparti metalmeccanici, automotive e aerospaziale in tutta Italia. Ogni progetto parte dall’analisi del materiale tagliato e del ciclo produttivo, non da un catalogo standard.
Un caso reale: impianto centralizzato su tre laser Fiber da 6 kW
In un recente impianto in un reparto di taglio lamiera con tre laser a fibra da 6 kW ciascuno, AIRMEC ha progettato un sistema centralizzato con aspirazione settoriale a 8 zone per macchina, ventilatore da 18.000 mc/h con inverter e filtrazione a tre stadi: prefiltro separatore scintille, cartucce antistatiche autopulenti, filtro assoluto H13. Per le lavorazioni su materiali zincati e stato aggiunto uno stadio a carbone attivo. Le misurazioni post-installazione hanno registrato concentrazioni di PM1 sotto il 3% del VLEP per il nichel e sotto il 5% per il cromo VI.
Ogni progetto AIRMEC inizia con un sopralluogo in cui si misurano le portate reali per il mix di materiali del cliente. Non si usano valori standard di catalogo.
Contatta il team AIRMEC al +39 0825 998381 o scrivi a info@airmec.biz per un sopralluogo gratuito.
Domande frequenti: Aspirazione Fumi Taglio Laser
Qual e il filtro giusto per i fumi da taglio laser su acciaio inossidabile?
Per l’inox serve un sistema a tre stadi: prefiltro separatore scintille, cartucce antistatiche con pulizia automatica e filtro assoluto H13. Gli ossidi di cromo e nichel prodotti dal taglio dell’inox sono cancerogeni certi IARC Gruppo 1 e richiedono efficienze sopra il 99,95% sulle particelle submicroniche.
La aspirazione fumi taglio laser e obbligatoria per legge?
Si. La aspirazione fumi taglio laser e obbligatoria ai sensi del D.Lgs 81/2008 Titolo IX. I fumi laser su metallo sono agenti chimici pericolosi e devono essere captati alla fonte. Chi non ha un sistema adeguato rischia ispezioni con prescrizioni e, nei casi piu gravi, responsabilita penale per esposizione dei lavoratori ad agenti cancerogeni.
Con quale frequenza vanno sostituiti i filtri di un impianto per fumi laser?
Dipende dal materiale. Per acciaio al carbonio tipicamente 6 a 12 mesi. Per inox e materiali rivestiti la frequenza scende a 3 a 6 mesi. Il dato piu affidabile e il monitoraggio della perdita di carico sul filtro: quando supera il valore di fine vita, e il momento di sostituire.
Aspirazione centralizzata o sistema locale per due laser?
Con due macchine operative in contemporanea su materiali simili, due sistemi dedicati sono spesso piu semplici da gestire. Con materiali diversi per macchina, sistemi separati permettono di ottimizzare la filtrazione per ciascun processo senza compromessi.
I fumi del taglio laser CO2 su materiali non metallici richiedono lo stesso sistema?
No. Il taglio CO2 su legno, MDF o acrilico genera principalmente VOC e particolato organico. Serve prefiltro, cartucce per particolato e carbone attivo per i VOC. L’H13 in genere non e necessario, ma la aspirazione fumi taglio laser su materiali non metallici va comunque valutata caso per caso sul materiale specifico.
