Se hai già deciso di usare pannelli precagliati per la tua cabina di verniciatura, probabilmente ti sei trovato davanti all’ultima domanda pratica prima dell’ordine: quale misura serve davvero al tuo telaio? Sembra un dettaglio secondario, ma sbagliare misura significa ordini di ritorno, tempi di attesa inutili e, nei casi peggiori, una cabina che lavora con una copertura filtrante incompleta. In questa guida vediamo come funziona il filtro cartone vetrox, quali differenze reali esistono tra le due misure standard e come misurare correttamente il telaio prima di procedere con l’acquisto.
Cos'è il Filtro Cartone Vetrox e Come si Differenzia dal Rotolo

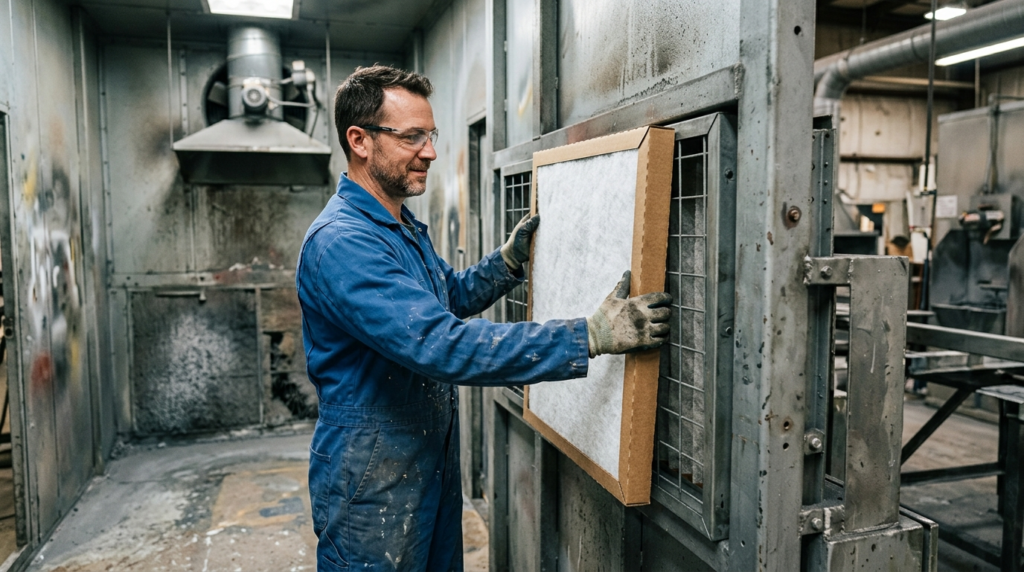

Il filtro cartone vetrox è un pannello filtrante in fibra di vetro, montato su un supporto rigido in cartone che ne facilita l’installazione e la sostituzione. A differenza del rotolo, che va tagliato su misura ogni volta, il pannello arriva già pronto nella sua dimensione definitiva: basta inserirlo nel telaio e il gioco è fatto.
Questa differenza di formato non è solo una questione di comodità. Chi lavora su cabine con dimensioni standard trova nel filtro cartone vetrox un vantaggio concreto in termini di tempo, perché elimina completamente la fase di taglio. Se invece hai una cabina con telaio non standard o vuoi capire quando conviene la flessibilità del formato in bobina, la nostra guida su rotolo filtro vetrox o pannelli approfondisce questo primo bivio prima ancora di arrivare alla scelta della misura.
Le Due Misure Standard: 500×500 e 600×600 mm a Confronto

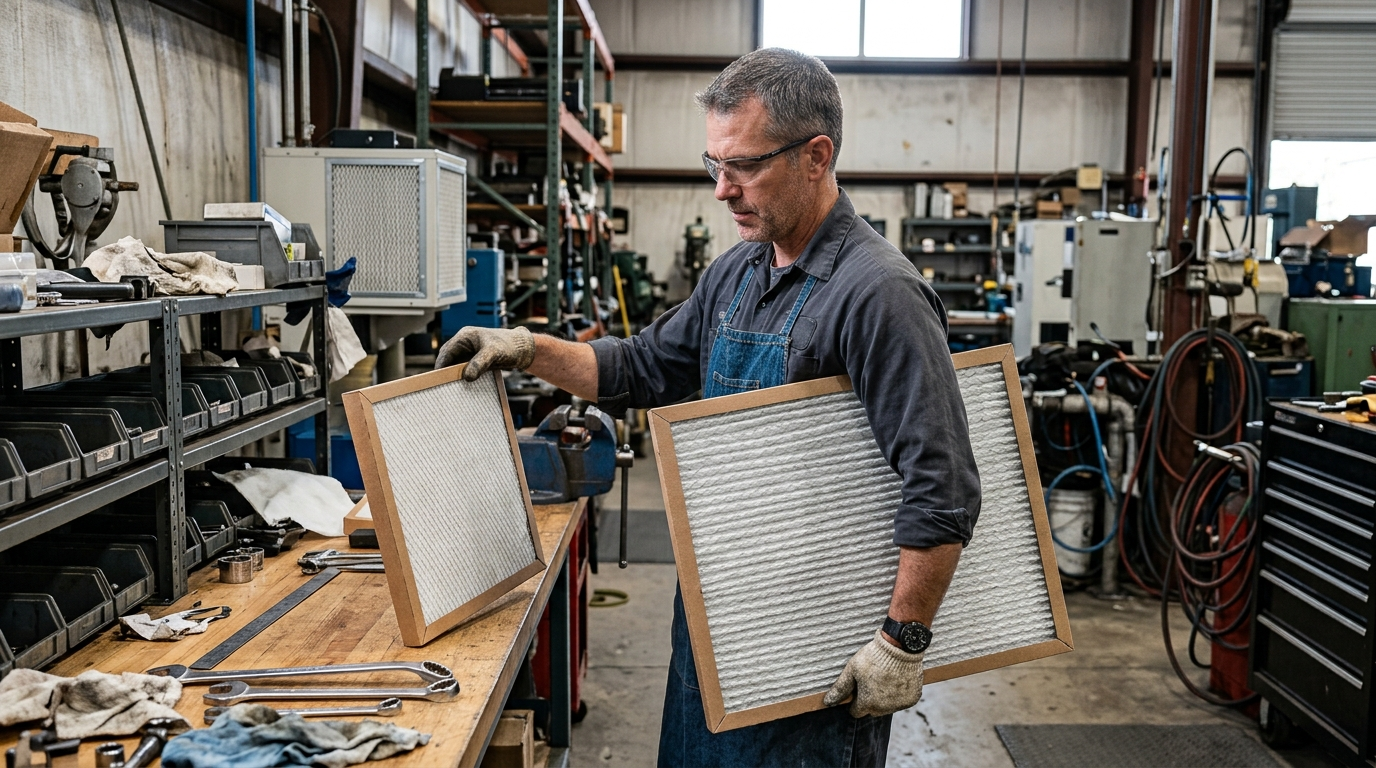

Una volta scelto il formato a pannello, il passo successivo è capire quale misura di filtro cartone vetrox si adatta al tuo telaio. Le due dimensioni più diffuse sul mercato sono 500×500 mm e 600×600 mm, entrambe con uno spessore standard di 50 mm.
Il nostro filtro cartone vetrox 500×500×50 mm è la misura più richiesta per cabine di dimensioni contenute o per telai suddivisi in più sezioni piccole, mentre il filtro cartone vetrox 600×600×50 mm copre superfici maggiori con un numero inferiore di pannelli, riducendo il numero di giunzioni tra un pannello e l’altro. Meno giunzioni significano meno punti in cui l’aria potrebbe passare senza essere filtrata correttamente, un dettaglio che pesa soprattutto su cabine di grandi dimensioni.
Come Misurare Correttamente il Telaio della Tua Cabina

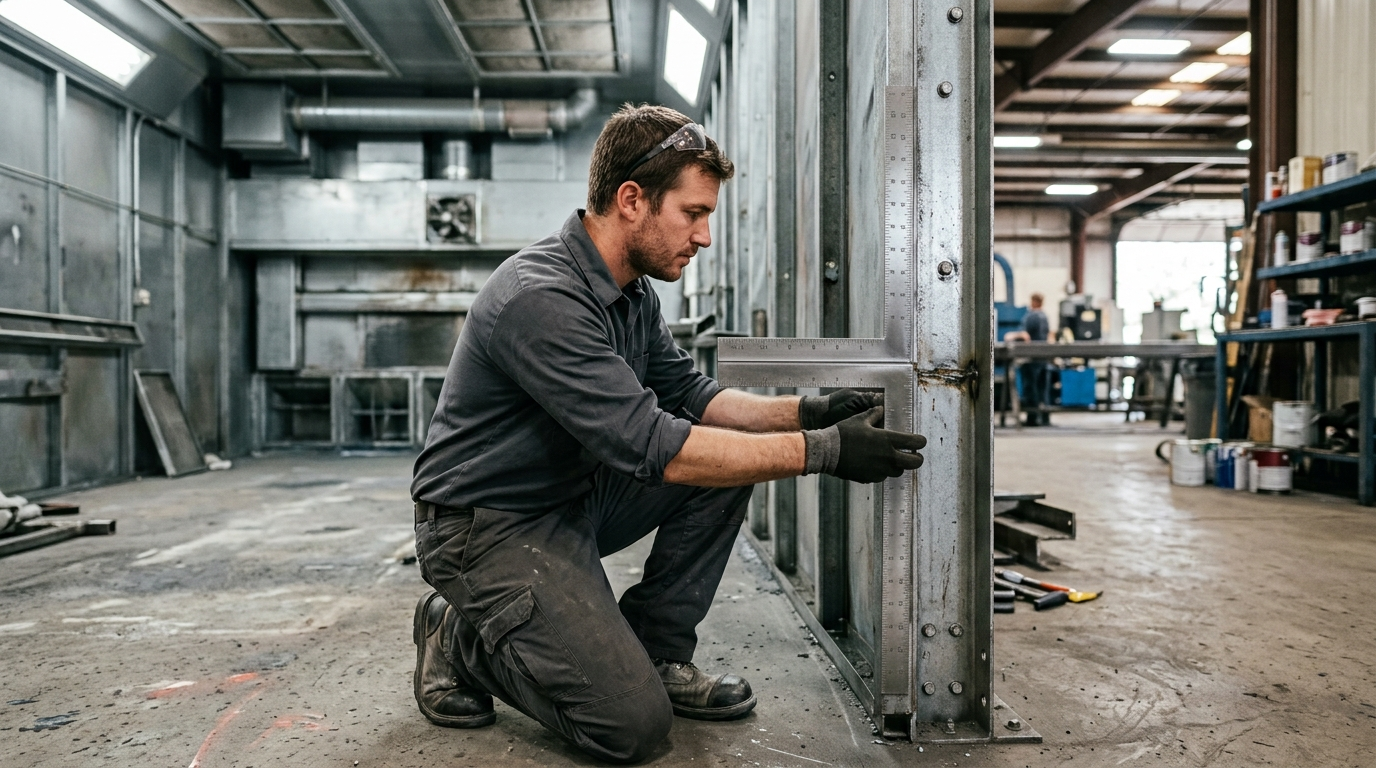

Prima di ordinare qualsiasi misura di filtro cartone vetrox, misura il telaio della tua cabina con attenzione. Non basta stimare a occhio: un errore anche di pochi centimetri può significare un pannello che non si incastra correttamente, lasciando spazi vuoti che compromettono l’efficienza dell’aspirazione.
Ecco una checklist pratica prima dell’ordine:
- Misura larghezza e altezza di ogni sezione del telaio separatamente, senza assumere che siano tutte identiche.
- Verifica lo spessore disponibile nell’alloggiamento: uno spessore di 50 mm è lo standard, ma alcuni telai più datati potrebbero avere alloggiamenti diversi.
- Controlla se il telaio è diviso in sezioni multiple: in questo caso, spesso conviene il formato 500×500 per una copertura più precisa.
- Se il telaio è una superficie continua ampia, il 600×600 riduce il numero di pezzi necessari e le relative giunzioni.
Come orientamento pratico, una parete di cabina di 3×2,5 metri richiede generalmente un numero di pannelli 500×500 superiore di circa il 40% rispetto agli stessi metri quadri coperti con pannelli 600×600, un dato utile per stimare sia il costo che i tempi di sostituzione futuri.
Capacità Filtrante e Superficie: Perché la Misura Incide sulla Durata
La superficie del filtro cartone vetrox determina direttamente quanto materiale può trattenere prima di saturarsi. Un pannello 600×600 offre una superficie filtrante maggiore rispetto al 500×500, il che significa, a parità di volume d’aria trattato, una saturazione leggermente più lenta e quindi intervalli di sostituzione potenzialmente più lunghi.
Questo vantaggio, però, va sempre verificato caso per caso. Secondo l’INAIL, mantenere un’efficienza di filtrazione adeguata negli ambienti di lavoro chiusi richiede un monitoraggio costante della perdita di carico, indipendentemente dalla misura del filtro installato. In pratica, la dimensione del pannello aiuta, ma non sostituisce un controllo periodico dello stato reale del materiale filtrante. Un filtro cartone vetrox più grande, se lasciato oltre la sua vita utile, satura comunque e perde efficienza tanto quanto uno più piccolo trascurato allo stesso modo.
Filtro Andreae a Monte: Come Prolungare la Vita del Cartone Vetrox
Indipendentemente dalla misura scelta, il filtro cartone vetrox lavora molto meglio quando è protetto da un primo stadio di filtrazione a monte. Il filtro Andreae trattiene le particelle più grossolane di overspray prima che raggiungano lo stadio in fibra di vetro, riducendo drasticamente la velocità con cui il pannello si intasa.
Senza questo primo stadio, sia il formato 500×500 che il 600×600 si saturerebbero molto più in fretta, vanificando parte del vantaggio della superficie maggiore offerta dal pannello grande. È una delle ragioni per cui, quando progettiamo un impianto, non consigliamo mai un filtro cartone vetrox isolato, ma sempre come parte di una sequenza di filtrazione a stadi.
Errori Comuni nella Scelta della Misura e Come Evitarli
L’errore più frequente che vediamo riguarda la misurazione approssimativa del telaio, spesso basata su vecchi documenti di installazione che non riflettono modifiche successive alla cabina. Un altro errore comune è ordinare la stessa misura per tutte le sezioni della cabina, senza verificare che ogni sezione abbia effettivamente le stesse dimensioni.
Infine, molte aziende sottovalutano l’incidenza del numero di giunzioni sulla qualità della filtrazione: scegliere il formato più piccolo solo perché costa meno per singolo pezzo, senza calcolare il numero totale di pannelli necessari, porta spesso a una spesa complessiva più alta di quella prevista. Vale anche la pena controllare, prima di finalizzare l’ordine, se il fornitore attuale gestisce entrambe le misure in modo da poter mischiare i formati quando il telaio lo richiede, senza dover cambiare interlocutore per una singola sezione diversa dal resto.
Come AIRMEC Fornisce Filtri Cartone Vetrox su Misura
In AIRMEC forniamo entrambe le misure di filtro cartone vetrox, e la prima cosa che verifichiamo con ogni cliente è la configurazione reale del telaio, non una misura standard scelta a priori. Se hai dubbi su quale dimensione ordinare o vuoi verificare quanti pannelli servono per la tua cabina, il nostro team tecnico può aiutarti a fare il calcolo corretto prima dell’acquisto.
Contattaci per una verifica delle misure del tuo telaio: un controllo preventivo evita resi e tempi di attesa che potrebbero fermare la produzione.
Domande frequenti: Filtri Cartone Vetrox
Qual è la differenza principale tra filtro cartone vetrox 500×500 e 600×600?
La differenza principale è la superficie filtrante e il numero di pannelli necessari per coprire la stessa area. Il 600×600 richiede meno pezzi e meno giunzioni, mentre il 500×500 si adatta meglio a telai divisi in sezioni piccole.
Come faccio a sapere quale misura serve alla mia cabina?
Misura ogni sezione del telaio separatamente e verifica lo spessore dell’alloggiamento. Se il telaio è diviso in più sezioni piccole, il 500×500 offre una copertura più precisa; se è una superficie continua ampia, il 600×600 riduce il numero di pezzi.
Il filtro cartone vetrox va sempre abbinato al filtro Andreae?
Nella maggior parte delle cabine sì. Il filtro Andreae protegge il cartone vetrox da un intasamento troppo rapido, allungandone la durata indipendentemente dalla misura scelta.
Quanto dura un filtro cartone vetrox prima della sostituzione?
Dipende dal volume di lavoro e dalla presenza di un pre-filtro a monte. In generale, il formato 600×600 tende a durare leggermente di più grazie alla superficie filtrante maggiore, ma va sempre verificato con un controllo della perdita di carico.
Posso mischiare le due misure nella stessa cabina?
Sì, è comune quando il telaio ha sezioni di dimensioni diverse. L’importante è misurare con precisione ogni sezione prima dell’ordine, per evitare spazi vuoti o pannelli che non si incastrano correttamente.
