Se gestisci un reparto di saldatura e sai gia che hai un obbligo normativo, probabilmente stai cercando la risposta alla domanda pratica: quale sistema di abbattimento fumi saldatura funziona davvero per il mio processo specifico? Un braccio aspirante o una cappa? Un filtro a cartucce con H13 o uno standard? Impianto centralizzato o sistema locale? Questa guida non ripete cosa dice la normativa, per questo ci sono gia le guide dedicate. Questa guida spiega le tecnologie di abbattimento fumi saldatura, le efficienze per ogni contaminante e come scegliere il sistema giusto per il tuo processo. L’abbattimento fumi saldatura efficace parte sempre dall’analisi del materiale base, non dal preventivo del primo fornitore disponibile.
Cosa Contengono i Fumi di Saldatura e Perche Vanno Abbattuti
I fumi di saldatura non sono tutti uguali. La loro composizione dipende dal materiale base, dal processo e dai rivestimenti presenti sul metallo. Questa variabilita e la ragione per cui il sistema di abbattimento fumi saldatura deve essere scelto in funzione del processo specifico. Nella saldatura MIG/MAG su acciaio al carbonio, i fumi contengono principalmente ossidi di ferro, manganese e silicio. Nella saldatura TIG su acciaio inossidabile, contengono cromo esavalente e nichel, entrambi classificati IARC Gruppo 1, cancerogeni certi. Per approfondire i sistemi di aspirazione e filtrazione polveri e fumi nel contesto piu ampio, la sezione di servizio AIRMEC copre tutte le tecnologie disponibili per processo e settore.
Le Tecnologie di Abbattimento: Filtro a Cartucce, Maniche, Precipitatore
Filtro a cartucce antistatiche standard
Adatto per saldatura MIG/MAG su acciaio al carbonio, dove i contaminanti non richiedono classe H13. Efficienza di filtrazione superiore al 99% per particelle oltre 1 micron. Portata tipica per postazione: 1.000-2.000 mc/h con sistema pulse-jet di pulizia automatica in continuo.
Filtro a cartucce HEPA H13
Obbligatorio per saldatura su acciaio inossidabile. Efficienza superiore al 99,95% per particelle da 0,3 micron. Il VLEP del cromo VI e 0,005 mg/mc: non raggiungibile con cartucce standard. Senza H13, non si rispetta il valore limite per il cromo VI nella saldatura su inox.
Filtro a maniche
Meno usato per la saldatura a meno che le portate siano molto elevate, sopra i 10.000 mc/h. La superficie filtrante in tessuto non garantisce l’efficienza H13 necessaria per i fumi da inox. Nella saldatura su acciaio al carbonio ad alta concentrazione, e una soluzione valida per impianti centralizzati di grandi dimensioni.
Braccio Aspirante vs. Cappa: Come Scegliere il Sistema di Captazione
Il sistema di captazione e la parte del sistema che determina l’efficienza di tutto il processo. Un filtro perfetto diventa inutile se la captazione non funziona. La regola fondamentale e che il dispositivo di captazione deve essere posizionato a non piu di 30 cm dalla fonte di emissione.
Braccio aspirante

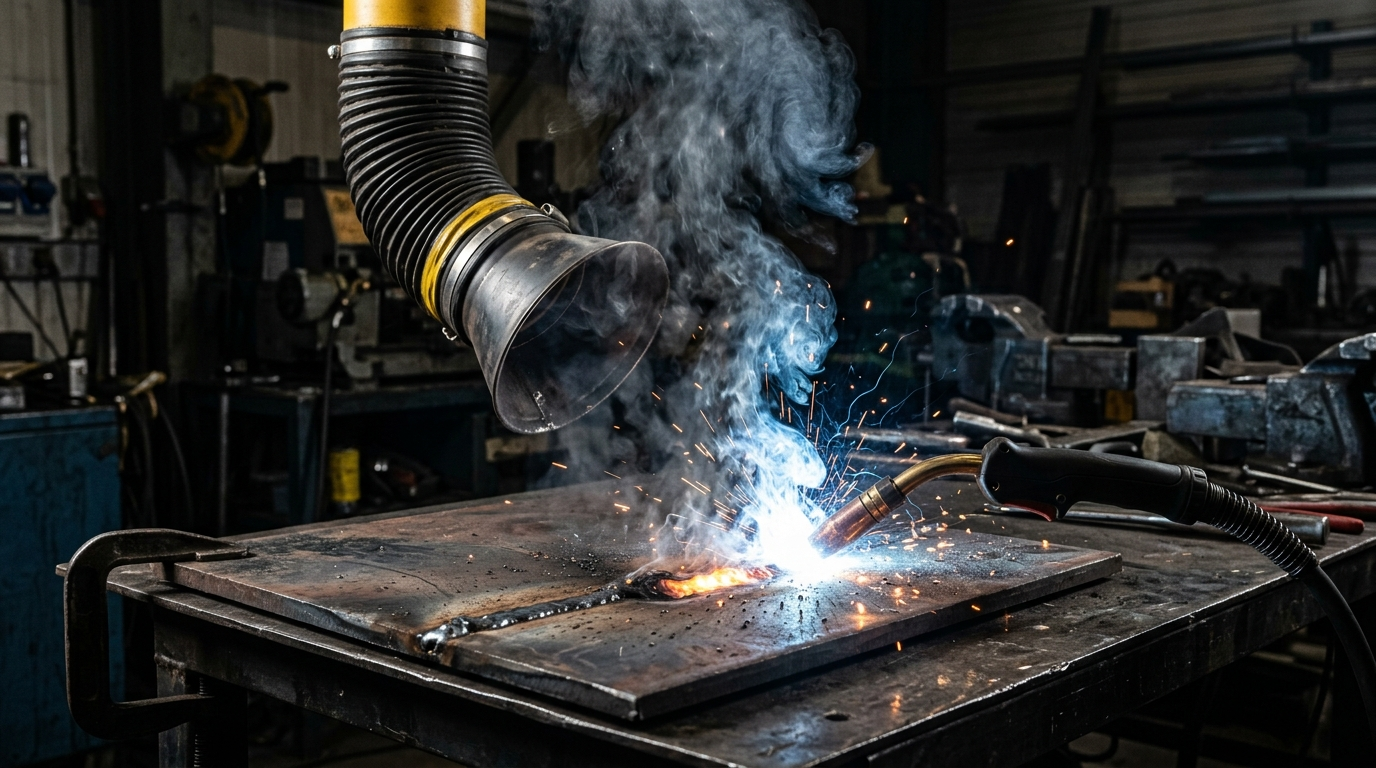

E la scelta di riferimento per postazioni fisse dove il saldatore lavora in posizione relativamente stabile. Il braccio si regola in posizione vicino all’arco di saldatura. L’efficienza di captazione con un braccio correttamente posizionato a 15-20 cm dall’arco supera il 90%.
Cappa aspirante
Adatta per pezzi grandi o per processi dove il saldatore si sposta molto attorno al pezzo. L’efficienza e inferiore al braccio aspirante perche la distanza dalla fonte e generalmente maggiore, ma per alcuni processi e l’unica soluzione geometricamente praticabile.
Efficienza di Filtrazione per Contaminante: Mn, Cr VI, Ni, CO e Ozone
Questa variabile determina quale classe di cartuccia serve nel sistema di abbattimento fumi saldatura. Per il manganese (Mn) dai processi MIG/MAG su acciaio al carbonio, le cartucce antistatiche standard raggiungono efficienze sufficienti per rispettare il VLEP di 0,2 mg/mc. Per il cromo VI (Cr VI) dalla saldatura su inox, solo le cartucce H13 garantiscono l’efficienza necessaria: il VLEP di 0,005 mg/mc non e raggiungibile con cartucce standard. L’INAIL documenta nei test BIA che i filtri a cartucce H13 di ultima generazione raggiungono efficienze del 99,95% per il particolato submicronico da fumi di saldatura su acciaio inossidabile, unico livello sufficiente per rispettare il VLEP del cromo VI.
Processo di saldatura | Contaminante critico | Cartuccia richiesta | Carbone attivo necessario? |
MIG/MAG su acciaio al carbonio | Mn (IARC 2B, VLEP 0,2 mg/mc) | Antistatica standard | No — solo se materiale rivestito |
TIG su acciaio inossidabile | Cr VI + Ni (IARC Gruppo 1) | H13 obbligatoria | No — VOC assenti |
Saldatura su alluminio | Al2O3 + rischio ATEX | Antistatica + sistema ATEX | No — ma sistema ATEX obbligatorio |
Brasatura | Ossidi Zn, Cd | H13 raccomandato | Valutare caso per caso |
Materiali rivestiti/verniciati | VOC da decomposizione termica | Antistatica o H13 | SI — stadio carbone attivo necessario |

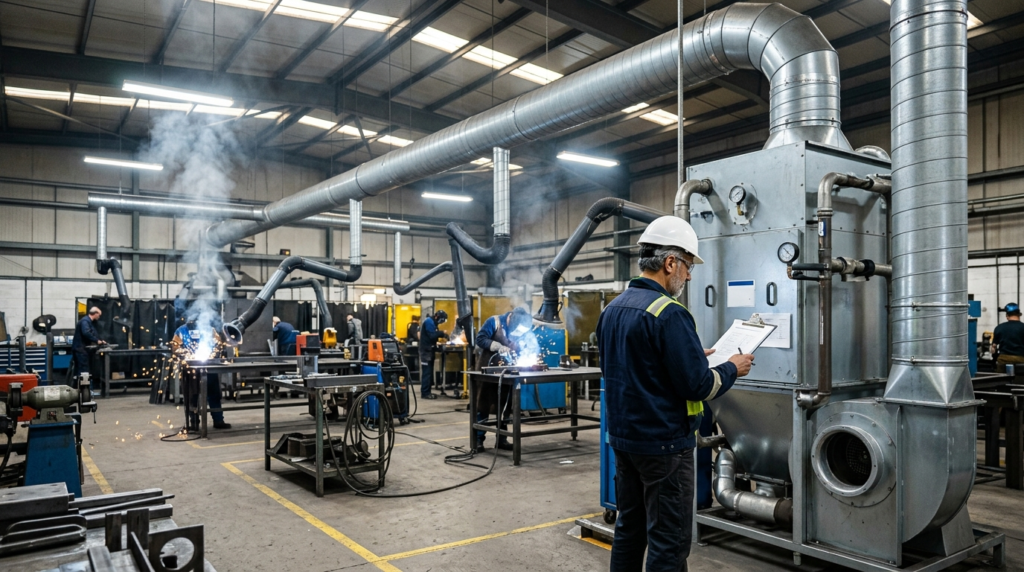

Impianto Centralizzato vs. Sistema Locale: Quando Conviene Quale
Per i sistemi di abbattimento fumi saldatura con una o due postazioni, un sistema locale con filtro dedicato per ogni postazione e quasi sempre la scelta piu semplice e piu economica. La manutenzione del filtro non ferma le altre postazioni e ogni filtro e ottimizzato per il processo specifico di quella postazione. Da tre postazioni in poi, un impianto centralizzato con collettori e valvole di zona diventa piu conveniente.
Il tubo flessibile trasparente per aspirazione viene usato per i tratti di collegamento flessibile tra ogni braccio aspirante e la rete rigida: permette di isolare le vibrazioni e di verificare visivamente eventuali ostruzioni o depositi nel condotto.
Materiali Speciali: Come Cambia il Sistema per Inox, Alluminio e Materiali Rivestiti
La saldatura su materiali speciali richiede sistemi di abbattimento fumi saldatura con specifiche diverse dalla saldatura standard.
Inox: cartucce H13 obbligatorie. Il filtro esausto e classificato rifiuto speciale e va smaltito di conseguenza.
Alluminio: le polveri hanno caratteristiche di esplosivita. Il sistema richiede impianto ATEX con separatore di scintille a monte del filtro e cartucce antistatiche certificate.
Materiali rivestiti o verniciati: i fumi contengono VOC da decomposizione termica. Lo stadio filtrante a cartucce non trattiene i VOC. In questi casi il carbone attivo in sacco da 25 kg e necessario come stadio aggiuntivo per abbattere i composti organici volatili prima della ricircolazione o dell’espulsione in atmosfera.
Normativa D.Lgs 81/2008 e Standard ISO 21904: Gli Obblighi Tecnici
Il D.Lgs 81/2008 Titolo IX obbliga il datore di lavoro a valutare il rischio chimico e adottare misure tecniche per tenere le concentrazioni sotto i VLEP. Lo standard ISO 21904 definisce i requisiti tecnici per i sistemi di aspirazione fumi di saldatura, incluse le classi W1, W2 e W3. La classe W3 e richiesta per i fumi con rischio cancerogeno, come la saldatura su inox. Per i dettagli sugli obblighi normativi specifici, la guida alla aspirazione fumi saldatura normativa sistemi copre il quadro normativo nel dettaglio.
Come AIRMEC Progetta i Sistemi di Abbattimento Fumi Saldatura
AIRMEC progetta e installa sistemi di abbattimento fumi saldatura per reparti di saldatura di ogni dimensione e processo in tutta Italia. Ogni progetto inizia con l’analisi del processo specifico: tipo di saldatura, materiale base, materiale di apporto, numero di postazioni e layout del reparto. In un recente impianto per un reparto TIG su inox con 8 postazioni, AIRMEC ha installato un sistema centralizzato con bracci aspiranti, filtro a cartucce H13 con pulizia automatica pulse-jet e portata di 16.000 mc/h con inverter. Le misurazioni post-installazione hanno registrato concentrazioni di cromo VI sotto il 2% del VLEP.
Contatta AIRMEC al +39 0825 998381 o scrivi a info@airmec.biz per una valutazione tecnica gratuita.
Conclusione
Scegliere il sistema giusto per l’abbattimento fumi saldatura non e una questione di preferenza tecnica: e una questione di adattare la tecnologia al contaminante specifico del tuo processo. La saldatura su acciaio al carbonio richiede un sistema diverso dalla saldatura su inox. La saldatura su materiali verniciati richiede un sistema diverso ancora. Il punto di partenza corretto per qualsiasi decisione sull’abbattimento fumi saldatura e sempre l’analisi del materiale base e del processo. Se non sai da dove partire, un sopralluogo tecnico AIRMEC gratuito risolve l’ambiguita in un pomeriggio e ti evita di investire nel sistema sbagliato. Un sistema di abbattimento fumi saldatura scelto correttamente dura anni e si ripaga nella riduzione dei rischi per gli operatori.
