Se hai gia deciso che ti serve un filtro a cartucce industriale per il tuo reparto, le domande che restano sono pratiche: che portata serve, quale tipo di cartuccia, come funziona la pulizia automatica, quando e obbligatorio il modello ATEX. Questa guida risponde esattamente a queste domande. Il filtro a cartucce industriale e il sistema di depolverazione piu usato nelle applicazioni di saldatura, taglio laser, smerigliatura e lavorazione del legno fine perche combina alta efficienza di filtrazione con ingombri compatti e continuita operativa garantita dalla pulizia pulse-jet. Capire come funziona un filtro a cartucce industriale nel dettaglio e il modo piu rapido per scegliere il modello giusto senza sovradimensionare o sottodimensionare l’impianto.
Cos'e un Filtro a Cartucce Industriale e Come Funziona

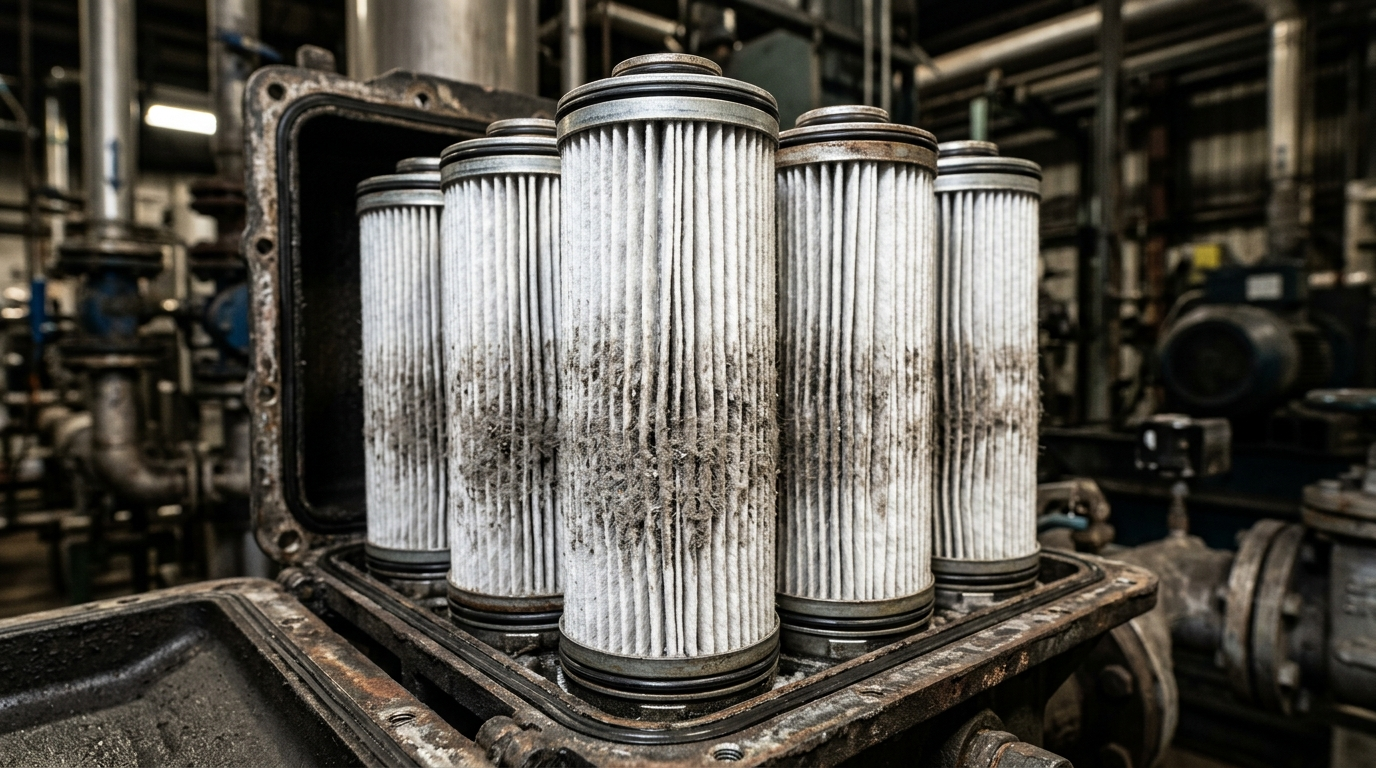

Un filtro a cartucce industriale e un sistema di depolverazione che usa elementi filtranti cilindrici a superficie pieghettata per separare le polveri o i fumi dall’aria aspirata. L’aria carica di polvere entra nella camera di filtrazione e attraversa la superficie esterna della cartuccia dall’esterno verso l’interno. Le particelle si depositano sulla superficie pieghettata del mezzo filtrante, mentre l’aria pulita passa all’interno della cartuccia e viene espulsa dal ventilatore. Per una panoramica completa su come si inserisce nei sistemi di aspirazione e filtrazione polveri e fumi in diverse applicazioni, la sezione di servizio AIRMEC copre tutti i processi e settori.
La superficie pieghettata e il vantaggio tecnico principale: a parita di ingombro, la superficie filtrante disponibile e molto piu alta rispetto a una manica in tessuto. Una cartuccia da 324 mm di diametro puo avere una superficie filtrante di 6-15 mq in funzione del numero di pieghe e dell’altezza.

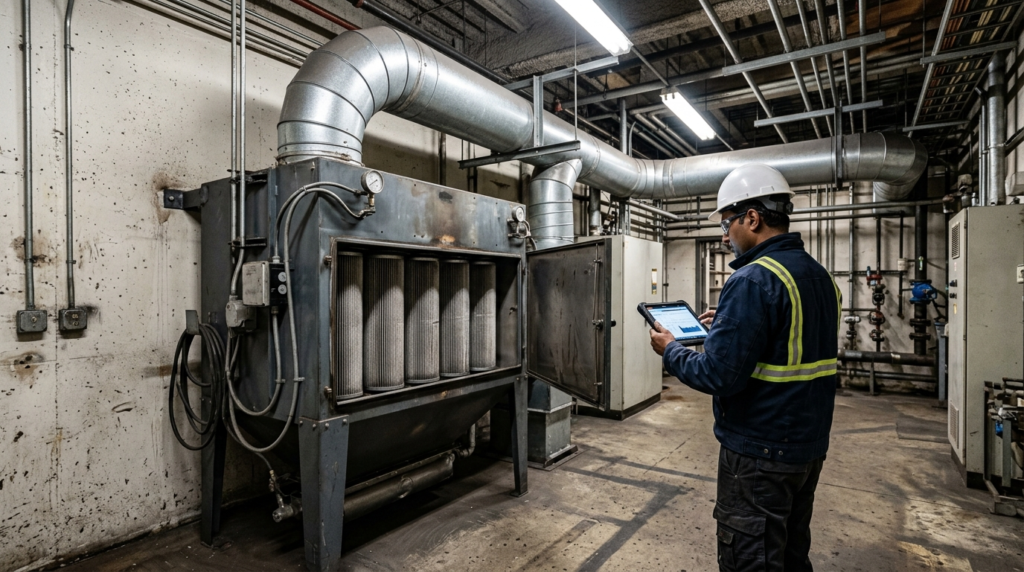

Pulizia Automatica Pulse-Jet: Come Funziona e Perche e Fondamentale
La continuita operativa di un filtro a cartucce industriale dipende dalla pulizia automatica. Senza di essa, la polvere si accumula sulla superficie filtrante, la perdita di carico aumenta e la portata d’aria cala fino a rendere il filtro inefficace. Il sistema pulse-jet risolve questo con getti di aria compressa ad alta pressione iniettati controcorrente all’interno di ogni cartuccia. L’onda di pressione scuote il mezzo filtrante, staccando lo strato di polvere che cade nella tramoggia di raccolta sottostante.
Per acquistare il filtro cartucce pulizia automatica disponibile nello shop AIRMEC, il sistema viene fornito con quadro elettrico programmabile per la sequenza di pulizia e dichiarazione di conformita CE.
Portate e Dimensionamento: Come Scegliere la Taglia Giusta
Dimensionare un filtro a cartucce industriale richiede due parametri: la portata totale da trattare in mc/h e la concentrazione di polvere nell’aria aspirata. La portata determina quante cartucce servono. La concentrazione determina la frequenza di pulizia e la vita utile prevista. Questa tabella riassume i dati di installazione AIRMEC per le cinque applicazioni piu comuni:
Applicazione | Portata (mc/h) | Superficie cartuccia | Vita utile cartuccia |
Saldatura MIG/TIG | 1.000–3.000 | 8–12 mq/unita | 3.000–5.000 ore |
Taglio laser fibra su metalli | 1.500–4.000 | 10–15 mq/unita | 2.000–4.000 ore |
Smerigliatura inox | 800–2.500 | 8–12 mq/unita | 1.500–3.000 ore |
Polveri di legno fine MDF | 2.000–6.000 | 12–18 mq/unita | 4.000–8.000 ore |
Taglio plasma | 2.000–5.000 | 12–16 mq/unita | 1.500–2.500 ore |
Cartucce Antistatiche, HEPA e PTFE: Quale Tipo per Quale Applicazione
Non tutte le cartucce sono equivalenti. Scegliere il mezzo filtrante sbagliato per un filtro a cartucce industriale significa o efficienza insufficiente o costi di sostituzione molto piu alti del necessario.
Cartucce in poliestere antistatico
Sono la scelta standard per polveri metalliche, polveri di legno e polveri generiche in ambienti normali. La proprieta antistatica dissipa le cariche elettrostatiche che si formano durante l’aspirazione, evitando agglomerati che ostruiscono le pieghe.
Cartucce HEPA H13
Obbligatorie per contaminanti pericolosi classificati cancerogeni: cromo VI da smerigliatura inox, nichel, polveri di legno duro con VLEP 2 mg/mc. Efficienza di filtrazione superiore al 99,95% per particelle da 0,3 micron. L’INAIL documenta nei test BIA che i filtri a cartucce di ultima generazione raggiungono efficienze del 99,92% per particelle submicroniche da fumi di saldatura. Per le applicazioni con materiali verniciati o trattati con solventi che generano VOC, uno stadio aggiuntivo con Carbone Attivo assorbe i composti organici volatili prima che l’aria venga reimmessa in ambiente.
Cartucce in PTFE
La membrana in PTFE impedisce l’incuneamento delle particelle fini nelle fibre del mezzo filtrante. La pulizia pulse-jet e molto piu efficace rispetto alle cartucce standard. Si usano per polveri molto fini o con caratteristiche appiccicose che tenderebbero a bloccare le cartucce normali.
Versione ATEX: Quando e Obbligatoria
La versione ATEX e obbligatoria ogni volta che il sistema aspira polveri con caratteristiche di infiammabilita o esplosivita: polveri di alluminio, magnesio, legno, farine, zuccheri, polveri farmaceutiche. Gli elementi obbligatori sono: pannelli di sfogo a rottura per la deflagrazione, valvole rotative di isolamento per impedire la propagazione della fiamma verso i condotti, messa a terra di tutti i componenti metallici e cartucce certificate antistatiche o conduttive.
Filtro a Cartucce Industriale vs. Filtro a Maniche: Il Confronto Rapido
Chi non ha ancora deciso quale tecnologia scegliere trova il confronto completo nella guida dedicata al filtro a maniche vs filtro a cartuccia. In sintesi: il filtro a cartucce industriale e la scelta giusta per polveri fini, fumi di saldatura, taglio laser e plasma, spazi limitati e processi con variabilita di portata. Il filtro a maniche e piu adatto per portate molto elevate, polveri grossolane e processi continui ad alta concentrazione.
Installazione e Collegamento alla Rete di Aspirazione
Il filtro a cartucce industriale si installa tipicamente a pavimento vicino alla fonte di emissione oppure in locale tecnico con rete di condotte. I tratti di collegamento flessibile tra ogni macchina e la rete rigida si realizzano con tubo flessibile trasparente per aspirazione: permette di isolare le vibrazioni della macchina dalla rete e di verificare visivamente eventuali ostruzioni o accumuli di polvere durante il normale funzionamento.
Come AIRMEC Configura i Filtri a Cartucce per Ogni Applicazione
AIRMEC fornisce e installa filtri a cartucce industriali per saldatura, taglio laser, smerigliatura, polveri di legno e applicazioni speciali in tutta Italia. Ogni configurazione di filtro a cartucce industriale parte dall’analisi del contaminante specifico, della portata necessaria e dei requisiti normativi dell’impianto.
In un recente impianto per un reparto di smerigliatura su acciaio inossidabile con 6 postazioni, AIRMEC ha installato un sistema centralizzato con 12 cartucce antistatiche da 10 mq ciascuna, sistema pulse-jet con quadro programmabile e tramoggia con rotovalvola. La perdita di carico e rimasta costante per oltre 4.000 ore prima della prima sostituzione. Le misurazioni post-installazione hanno confermato concentrazioni di cromo VI nell’aria sotto il 2% del VLEP.
Contatta AIRMEC al +39 0825 998381 o scrivi a info@airmec.biz per una valutazione tecnica gratuita.
Conclusione
Il filtro a cartucce industriale e la soluzione di depolverazione piu versatile per la maggior parte delle applicazioni industriali. Scegliere la taglia giusta del filtro a cartucce industriale, il tipo di cartuccia corretto e la versione ATEX quando necessaria sono le tre decisioni che determinano se l’impianto funziona bene per anni. Un filtro a cartucce industriale sottodimensionato o con cartucce sbagliate per il contaminante non protegge nessuno e diventa un costo continuo di manutenzione non pianificata.
Domande frequenti: Filtro a Cartucce Industriale
Che portata deve avere un filtro a cartucce industriale per saldatura?
Per una singola postazione di saldatura MIG/TIG con braccio aspirante, la portata tipica e 1.000-1.500 mc/h. Per reparti con piu postazioni, il filtro a cartucce industriale va dimensionato sulla portata massima simultanea prevista, non sulla somma totale di tutte le postazioni.
Ogni quanto vanno sostituite le cartucce di un filtro industriale?
Non esiste una frequenza fissa. La sostituzione avviene quando la perdita di carico non rientra al valore di progetto dopo il ciclo pulse-jet. In applicazioni di saldatura MIG/TIG standard, la vita utile e tipicamente 3.000-5.000 ore operative.
Il filtro a cartucce industriale e adatto per i fumi da taglio laser?
Si, e la soluzione di riferimento per il taglio laser fibra su metalli. Richiede cartucce con efficienza H13 per i processi su inox o materiali zincati. Il filtro a cartucce industriale per taglio laser richiede anche pulizia pulse-jet frequente perche i fumi laser generano particolato molto fine.
Quando e obbligatorio il modello ATEX per un filtro a cartucce industriale?
La versione ATEX e obbligatoria ogni volta che il sistema aspira polveri con caratteristiche di infiammabilita o esplosivita: alluminio, magnesio, legno, farine, zuccheri, polveri chimiche. La classificazione delle zone e responsabilita del datore di lavoro nel documento di protezione contro le esplosioni.
Il filtro a cartucce industriale puo essere usato per le polveri di legno fine?
Si, e una delle applicazioni piu comuni. Per polveri di legno duro con VLEP 2 mg/mc sono obbligatorie le cartucce HEPA H13. Per polveri di legno tenero e trucioli misti, le cartucce antistatiche standard sono sufficienti nella maggior parte dei casi.
