La normativa ATEX impianti industriali è l’insieme delle disposizioni legislative e tecniche che regolano la progettazione, l’installazione e la gestione degli impianti in ambienti dove possono formarsi atmosfere potenzialmente esplosive. In Italia, il riferimento principale è il Titolo XI del D.Lgs. 81/2008, che recepisce la direttiva europea 99/92/CE (ATEX 153) e obbliga il datore di lavoro a classificare le zone a rischio, redigere il Documento sulla Protezione contro le Esplosioni (DPCE) e installare solo apparecchiature certificate per la categoria corrispondente alla zona. La direttiva 2014/34/UE (ATEX 114) regola invece i requisiti dei prodotti installati nelle zone classificate. Molte aziende italiane falegnamerie, mulini, verniciature, fonderie, impianti chimici operano in ambienti soggetti alla normativa ATEX impianti industriali senza saperlo, esponendo il datore di lavoro a sanzioni penali severe. Questa guida spiega le zone, gli obblighi e cosa devono soddisfare gli impianti di aspirazione e filtrazione in ambienti classificati.
Cos'è la Normativa ATEX e Quali Aziende Riguarda
Il Significato di ATEX e il Quadro Normativo Italiano
ATEX è l’acronimo del francese ATmosphères EXplosibles e designa l’insieme delle regole europee e nazionali che disciplinano la protezione dal rischio derivante da atmosfere esplosive. Un’atmosfera esplosiva si forma quando una sostanza infiammabile gas, vapore, nebbia o polvere combustibile è presente nell’aria in concentrazione sufficiente a innescare una combustione che si propaga a tutta la miscela. I tre elementi necessari sono sempre gli stessi: sostanza infiammabile, ossigeno e fonte di innesco. La normativa ATEX impianti industriali si articola su due livelli: la direttiva 99/92/CE (ATEX 153), recepita nel D.Lgs. 81/2008 Titolo XI, che riguarda la protezione dei lavoratori e obbliga il datore di lavoro alla classificazione delle zone e al DPCE; e la direttiva 2014/34/UE (ATEX 114), che stabilisce i requisiti che i prodotti e le apparecchiature installati in zone classificate devono soddisfare. Le due direttive operano su piani diversi ma sono strettamente collegate: la zona determina la categoria di apparecchio richiesta.
Quali Aziende Sono Soggette alla Normativa ATEX
La normativa ATEX impianti industriali si applica a qualsiasi azienda in cui possono formarsi atmosfere esplosive, indipendentemente dalla dimensione o dal settore percepito come pericoloso. Falegnamerie industriali polveri di legno; mulini e pastifici farina, zucchero, amido; verniciature e trattamenti superficiali solventi e vernici; fonderie e lavorazione metalli polveri di alluminio, magnesio e altri metalli combustibili; impianti chimici e farmaceutici solventi e reagenti volatili; impianti di caricabatterie idrogeno liberato durante la carica. Molti datori di lavoro restano sorpresi quando scoprono che anche una falegnameria artigianale di medie dimensioni o un’officina di verniciatura rientrano negli obblighi ATEX. Il criterio è tecnico, non dimensionale: basta che le polveri o i vapori presenti possano formare una miscela esplosiva con l’aria per far scattare tutti gli obblighi del Titolo XI del D.Lgs. 81/2008.
La Classificazione delle Zone ATEX: Gas e Polveri
Zone 0, 1 e 2 per Gas e Vapori — Zone 20, 21 e 22 per Polveri
La classificazione delle zone ATEX è il passo fondamentale da cui derivano tutti gli altri obblighi. Le zone per gas e vapori si distinguono per la frequenza con cui l’atmosfera esplosiva è presente: zona 0 in modo continuo o per lunghi periodi; zona 1 occasionalmente in condizioni normali di esercizio; zona 2 raramente e solo in condizioni anomale. Per le polveri combustibili la logica è identica ma la numerazione parte da 20: zona 20 presenza continua (tipicamente l’interno dei filtri, dei silos e delle tramogge chiuse); zona 21 presenza occasionale in condizioni normali (zone di carico/scarico, insacco); zona 22 presenza rara solo in anomalie (pavimenti con accumulo di polvere, aree attorno alla zona 21). La classificazione deve essere redatta da un tecnico abilitato seguendo le norme CEI EN IEC 60079-10-1 per gas e CEI EN IEC 60079-10-2 per polveri ed è parte integrante del DPCE.
Tabella Completa delle Zone ATEX e Requisiti degli Apparecchi
La tabella seguente riassume le sei zone ATEX con il tipo di inquinante, la frequenza dell’atmosfera esplosiva, la categoria di apparecchi richiesta dalla normativa e gli esempi tipici per ogni zona in ambito industriale:
|
Zona |
Tipo inquinante |
Frequenza atmosfera esp. |
Categoria apparecchi richiesta |
Esempi tipici |
|
Zona 0 |
Gas / vapori |
Continua o frequente |
Cat. 1G — EPL Ga |
Interno serbatoi, recipienti chiusi |
|
Zona 1 |
Gas / vapori |
Occasionale condizioni normali |
Cat. 1G o 2G — EPL Ga/Gb |
Adiacenze pompe, valvole, flange |
|
Zona 2 |
Gas / vapori |
Rara, solo anomalie |
Cat. 1G/2G/3G — EPL Ga/Gb/Gc |
Aree attorno a zona 1, verniciatura |
|
Zona 20 |
Polveri combustibili |
Continua o frequente |
Cat. 1D — EPL Da, IP6X |
Interno filtri, silos, tramogge chiuse |
|
Zona 21 |
Polveri combustibili |
Occasionale condizioni normali |
Cat. 1D o 2D — EPL Da/Db |
Bocche carico/scarico, insacco polveri |
|
Zona 22 |
Polveri combustibili |
Rara, solo anomalie |
Cat. 1D/2D/3D — EPL Da/Db/Dc |
Pavimenti con accumulo, zone manutenzione |
Il DPCE: Il Documento Obbligatorio che Molte Aziende Non Hanno
Cos'è il DPCE e Cosa Deve Contenere
Il Documento sulla Protezione contro le Esplosioni DPCE è il documento obbligatorio previsto dall’articolo 294 del D.Lgs. 81/2008. È parte integrante del DVR e deve attestare che i rischi di esplosione sono stati individuati e valutati, che saranno adottate misure adeguate, che i luoghi classificati e i rispettivi dispositivi di protezione sono conformi, che i lavoratori ricevono formazione specifica sui rischi ATEX. Il DPCE deve essere redatto prima dell’inizio delle attività lavorative e aggiornato ogni volta che si apportano modifiche significative agli impianti, si introducono nuove sostanze o cambiano le condizioni operative. Deve identificare le zone classificate con planimetrie chiare, elencare le apparecchiature installate con le rispettive marcature ATEX, descrivere le misure di prevenzione e protezione adottate e definire le procedure operative e di manutenzione. Un DPCE assente o incompleto espone il datore di lavoro alle sanzioni più severe della normativa ATEX.
Sanzioni per Mancata Conformità alla Normativa ATEX
Le sanzioni previste dal D.Lgs. 81/2008 per la violazione degli obblighi ATEX sono tra le più severe del testo unico sulla sicurezza. L’articolo 55 prevede l’arresto da tre a sei mesi o un’ammenda da 2.740 a 7.014 euro per il datore di lavoro che non redige il DPCE o non classifica le zone. Se la mancata conformità ATEX causa un infortunio grave o la morte di un lavoratore, si configura il reato di lesioni colpose gravi o omicidio colposo con colpa grave per violazione delle norme antinfortunistiche con pene detentive che possono superare i tre anni. La particolarità della normativa ATEX è che i controlli da parte di ASL e INL verificano non solo la presenza del DPCE, ma anche la corrispondenza tra le zone classificate nel documento e le apparecchiature effettivamente installate: un impianto non certificato ATEX in una zona classificata è una non conformità immediata, indipendentemente da quante altre misure siano state adottate.
Requisiti degli Impianti di Aspirazione e Filtrazione in Zone ATEX
Ventilatori, Filtri e Condotte: I Componenti Certificati

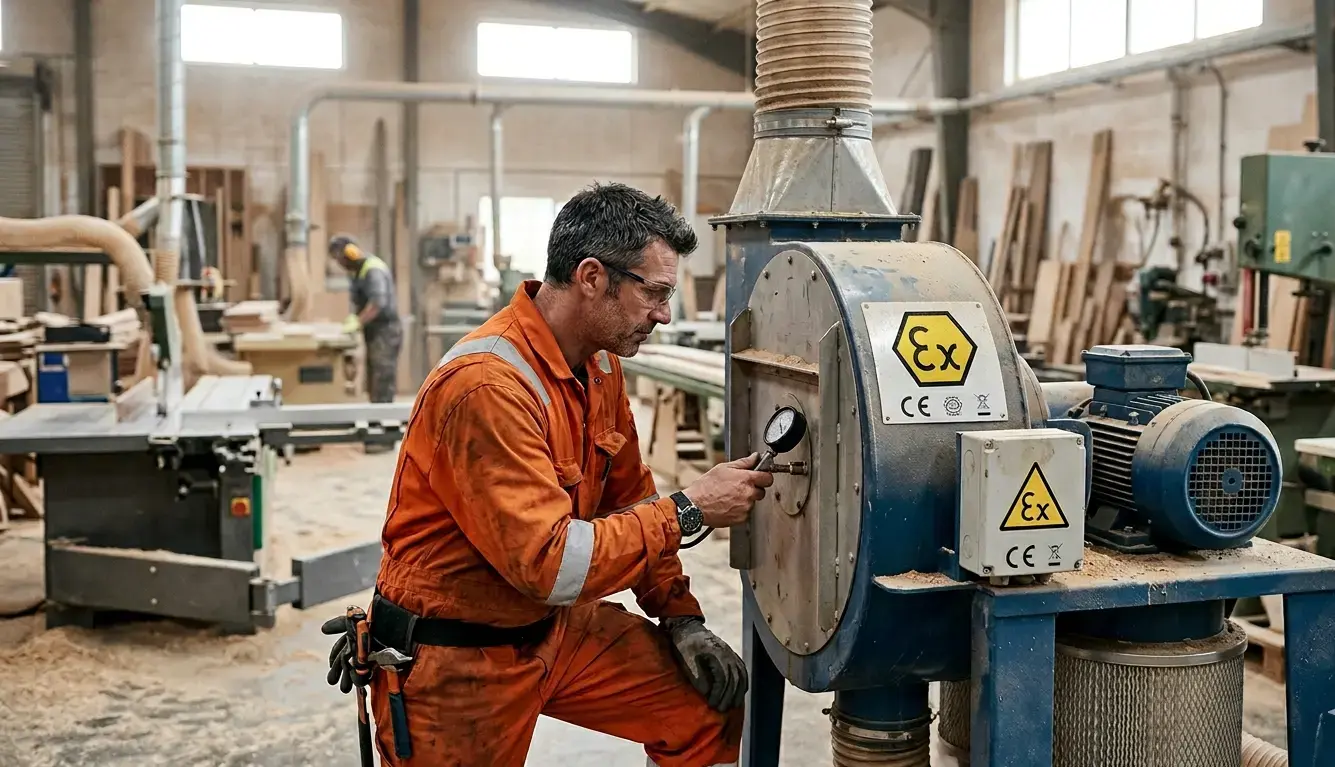

Gli impianti di aspirazione industriale e di depolverazione industriale installati in zone ATEX devono essere progettati con componenti specifici certificati per la zona. I ventilatori devono avere motori con protezione Ex in categoria adeguata alla zona Ex e, Ex d, Ex t a seconda del tipo di protezione con temperatura superficiale massima inferiore alla temperatura di accensione della polvere o del gas trattato. Le pale dei ventilatori devono essere in materiale non scintillante. Le maniche o cartucce filtranti devono essere in materiale antistatico per prevenire l’accumulo di cariche elettrostatiche che possono innescare la polvere. I condotti devono essere messi a terra in modo continuo. I depolveratori in zona 20/21 devono essere dotati di dischi di scoppio dimensionati per contenere la pressione di deflagrazione e convogliare l’onda di pressione in luogo sicuro.
Il Ricircolo dell'Aria in Zone ATEX: Quando È Vietato
Una delle limitazioni più importanti della normativa ATEX impianti industriali riguarda il ricircolo dell’aria filtrata. In condizioni normali, restituire l’aria filtrata all’ambiente di lavoro è vantaggioso: riduce i costi di riscaldamento del 20-30% come discusso nella nostra guida sulla filtrazione aria industriale. In zone ATEX, però, il ricircolo non è consentito quando le polveri sono cancerogene o mutagene, quando non è possibile verificare in continuo che la concentrazione dell’aria ricircolata rimanga sotto il 25% del LEL (Lower Explosive Limit), o quando il filtro non è dotato di sistemi di rilevamento rottura maniche. Nelle zone 20 e 21, il ricircolo richiede sensori di concentrazione continua con interblocco automatico che arresti il sistema se la concentrazione supera la soglia di sicurezza. La scelta tra ricircolo e scarico a camino in zona ATEX deve essere documentata nel DPCE con la valutazione tecnica di supporto.
Manutenzione e Verifica Periodica degli Impianti ATEX
Gli Obblighi di Verifica Periodica: DPR 462/01
In aggiunta agli obblighi del D.Lgs. 81/2008, gli impianti elettrici installati in zone ATEX sono soggetti a verifica periodica obbligatoria ai sensi del DPR 462/2001. La verifica deve essere eseguita da un organismo abilitato INAIL o organismo notificato accreditato con periodicità stabilita: ogni due anni per gli impianti in zone 0/1/20/21, ogni cinque anni per le zone 2/22. La verifica accerta che gli impianti mantengano le caratteristiche di conformità originali nessun deterioramento delle protezioni Ex, tenuta degli involucri, continuità delle messe a terra, integrità dei pressacavi. Una verifica scaduta è una non conformità documentabile al pari di un impianto non certificato. AIRMEC supporta i clienti nella preparazione delle verifiche periodiche, garantendo che gli impianti installati mantengano la conformità ATEX nel tempo.
La Manutenzione Ordinaria in Zone ATEX: Procedure Speciali

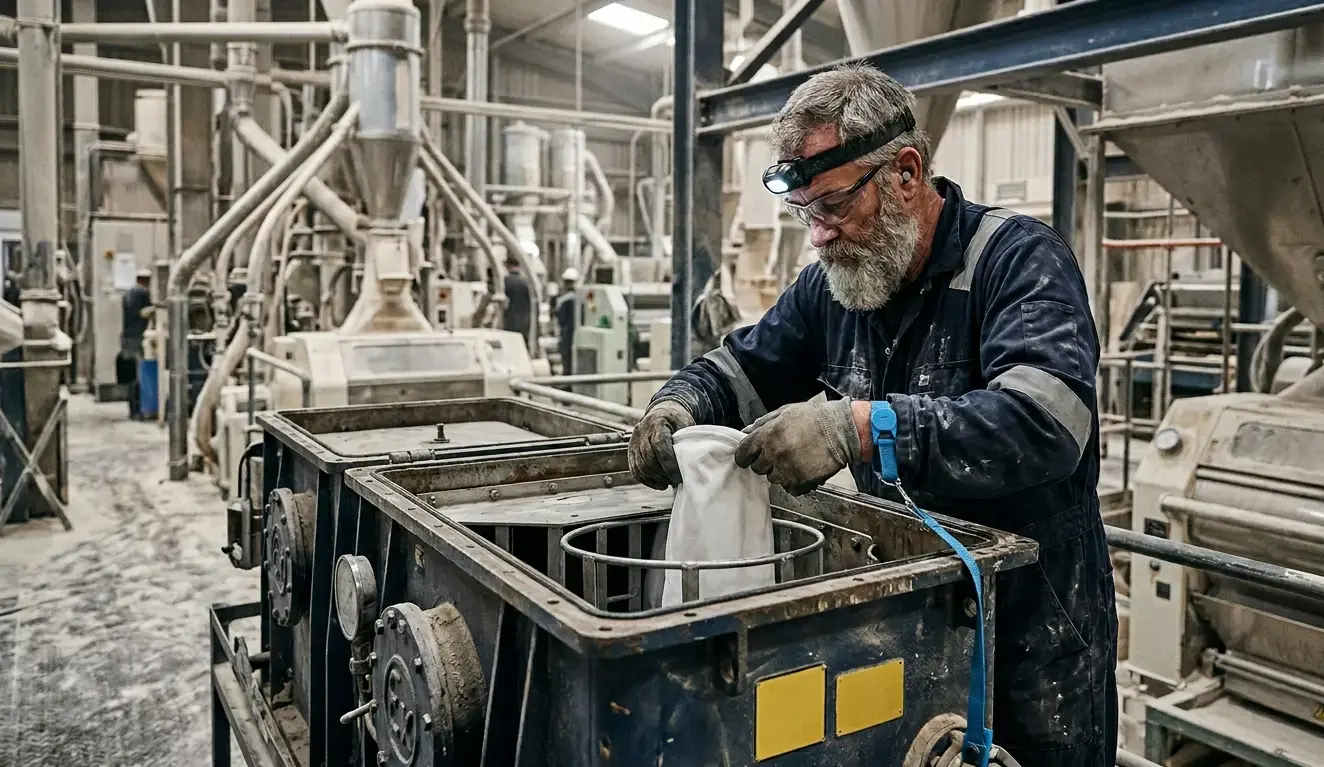

La manutenzione degli impianti in zone ATEX non può seguire le stesse procedure degli impianti standard. Qualsiasi intervento in zona classificata sostituzione filtri, pulizia maniche, ispezione condotte deve essere preceduto da una procedura di permesso di lavoro che verifichi l’assenza di atmosfera esplosiva nell’area di intervento, la messa fuori tensione e il blocco dell’impianto, e la disponibilità dei DPI adeguati alla zona. Come descritto nella nostra guida sulla manutenzione impianti aeraulici, il registro di manutenzione è obbligatorio per tutti gli impianti aeraulici; in zona ATEX il registro deve inoltre documentare le procedure di permesso di lavoro adottate e la verifica delle caratteristiche ATEX dei componenti sostituiti.
AIRMEC: Progettazione e Installazione di Impianti ATEX Certificati
Certificazione ATEX su Tutto il Processo: dal Progetto al Collaudo
AIRMEC è certificata ATEX 2014/34/UE per la progettazione e l’installazione di impianti di aspirazione e filtrazione in ambienti a rischio esplosione. Ogni progetto ATEX parte dall’analisi della polvere o del gas trattato granulometria, temperatura di accensione, Kst, LEL e dalla classificazione delle zone in collaborazione con il tecnico abilitato del cliente. Il progetto definisce la categoria degli apparecchi per ogni zona, i materiali antistatici delle maniche, le tipologie di protezione Ex dei motori e i dispositivi di protezione dall’esplosione interna al filtro. La documentazione tecnica consegnata include il fascicolo tecnico ATEX, i certificati dei componenti, lo schema di classificazione delle zone e il registro di manutenzione specifico per zona ATEX.
Clienti e Settori: 40 Anni di Installazioni ATEX in Italia
In 40 anni di attività AIRMEC ha realizzato oltre 3.000 impianti in zone ATEX per clienti come FCA, Fincantieri, Leonardo, Prysmian e fornitori del settore automotive e chimico-farmaceutico. I settori coperti includono falegnamerie industriali con polveri di legno (zona 21-22), fonderie di alluminio con polveri metalliche (zona 21), impianti di verniciatura con solventi (zona 1-2), mulini alimentari con farine e amidi (zona 20-21) e impianti chimici con vapori infiammabili (zona 1). Questa esperienza documentata è la prova che nessun consulente teorico può sostituire: ogni tipo di polvere si comporta diversamente, e il dimensionamento corretto dei dischi di scoppio o dei soppressori di esplosione richiede dati reali, non tabelle generiche.
Richiedi il Fascicolo Tecnico per il Tuo Impianto ATEX
Devi aggiornare il DPCE o hai un impianto di aspirazione in zona classificata che non sai se è conforme? Contattaci per una verifica tecnica gratuita. AIRMEC analizza la zona, verifica la conformità ATEX dei componenti installati e produce la documentazione necessaria per il tuo DPCE.
Domande Frequenti sulla Normativa ATEX per Impianti Industriali
Cos'è la normativa ATEX per impianti industriali e chi deve rispettarla?
La normativa ATEX impianti industriali è l’insieme delle disposizioni del Titolo XI del D.Lgs. 81/2008 (direttiva 99/92/CE) e della direttiva 2014/34/UE che regolano la protezione dal rischio di atmosfere esplosive. Deve rispettarla qualsiasi azienda in cui possono formarsi atmosfere esplosive: falegnamerie, mulini, verniciature, fonderie, impianti chimici, farmaceutici e di carica batterie. Il criterio è tecnico, non dimensionale.
Quali sono le zone ATEX e come si classificano?
Le zone ATEX si classificano in base alla frequenza con cui l’atmosfera esplosiva è presente. Per gas e vapori: zona 0 (continua), zona 1 (occasionale), zona 2 (rara/anomalie). Per polveri combustibili: zona 20 (continua — interno filtri e silos), zona 21 (occasionale carico/scarico), zona 22 (rara — pavimenti con accumulo). La classificazione viene redatta da un tecnico abilitato secondo le norme CEI EN IEC 60079-10-1 (gas) e 60079-10-2 (polveri).
Cos'è il DPCE e quando è obbligatorio?
Il DPCE — Documento sulla Protezione contro le Esplosioni — è obbligatorio ai sensi dell’articolo 294 del D.Lgs. 81/2008 in tutte le aziende con zone ATEX classificate. Deve essere redatto prima dell’avvio delle attività, contenere la classificazione delle zone, l’elenco delle apparecchiature certificate ATEX, le misure di prevenzione e protezione e le procedure operative. Va aggiornato a ogni modifica significativa degli impianti o delle sostanze trattate.
Quali sanzioni rischia il datore di lavoro per mancata conformità ATEX?
L’articolo 55 del D.Lgs. 81/2008 prevede arresto da 3 a 6 mesi o ammenda da 2.740 a 7.014 euro per mancata redazione del DPCE o mancata classificazione delle zone. Se la non conformità causa infortuni gravi o decessi, il datore risponde per lesioni colpose gravi o omicidio colposo — con pene detentive che possono superare i 3 anni.
Gli impianti di aspirazione in zona ATEX possono ricircolare l'aria?
Solo con limitazioni precise. Il ricircolo è vietato quando le polveri sono cancerogene/mutagene o quando non è possibile verificare in continuo che la concentrazione rimanga sotto il 25% del LEL. Nelle zone 20 e 21 richiede sensori di concentrazione con interblocco automatico. La scelta tra ricircolo e scarico a camino deve essere documentata nel DPCE con valutazione tecnica di supporto.
Con quale frequenza vanno verificati gli impianti elettrici in zona ATEX?
Il DPR 462/2001 impone verifiche periodiche obbligatorie da parte di organismi abilitati (INAIL o organismo notificato accreditato): ogni 2 anni per zone 0/1/20/21 e ogni 5 anni per zone 2/22. La verifica accerta che gli impianti mantengano le caratteristiche Ex originali — protezioni, tenuta, messe a terra, pressacavi. Una verifica scaduta equivale a una non conformità documentabile al pari di un impianto non certificato.
