Ventilatori Industriali: Tipi e Come Scegliere Quello Giusto
Table of Contents
Ogni sistema di aspirazione o ventilazione, per quanto ben progettato nella rete di condotti e nella filtrazione, dipende in ultima analisi da un componente spesso dato per scontato: il ventilatore. Scegliere i ventilatori industriali sbagliati per la propria applicazione vanifica anche il miglior progetto di rete, perché è il ventilatore a fornire l’energia che muove tutta l’aria nel sistema.
In questa guida vediamo che differenza c’è tra i principali tipi di ventilatori industriali, come la pressione statica influenza la scelta e quali criteri seguire per selezionare quello giusto per il proprio impianto.
Cos'è un Ventilatore Industriale e Perché è il Cuore dell'Impianto
Un ventilatore industriale è il componente che genera il movimento dell’aria all’interno di un sistema di aspirazione o ventilazione, vincendo le resistenze della rete di condotti, dei filtri e di tutti gli altri componenti attraversati dal flusso. Senza un ventilatore correttamente dimensionato, anche un impianto con condotti e filtri perfettamente progettati non raggiunge la portata d’aria necessaria a garantire l’efficacia del sistema.
I ventilatori industriali non sono tutti uguali: esistono famiglie diverse, ognuna con caratteristiche di funzionamento specifiche, adatte a condizioni operative differenti in termini di portata, pressione e tipo di aria trattata.

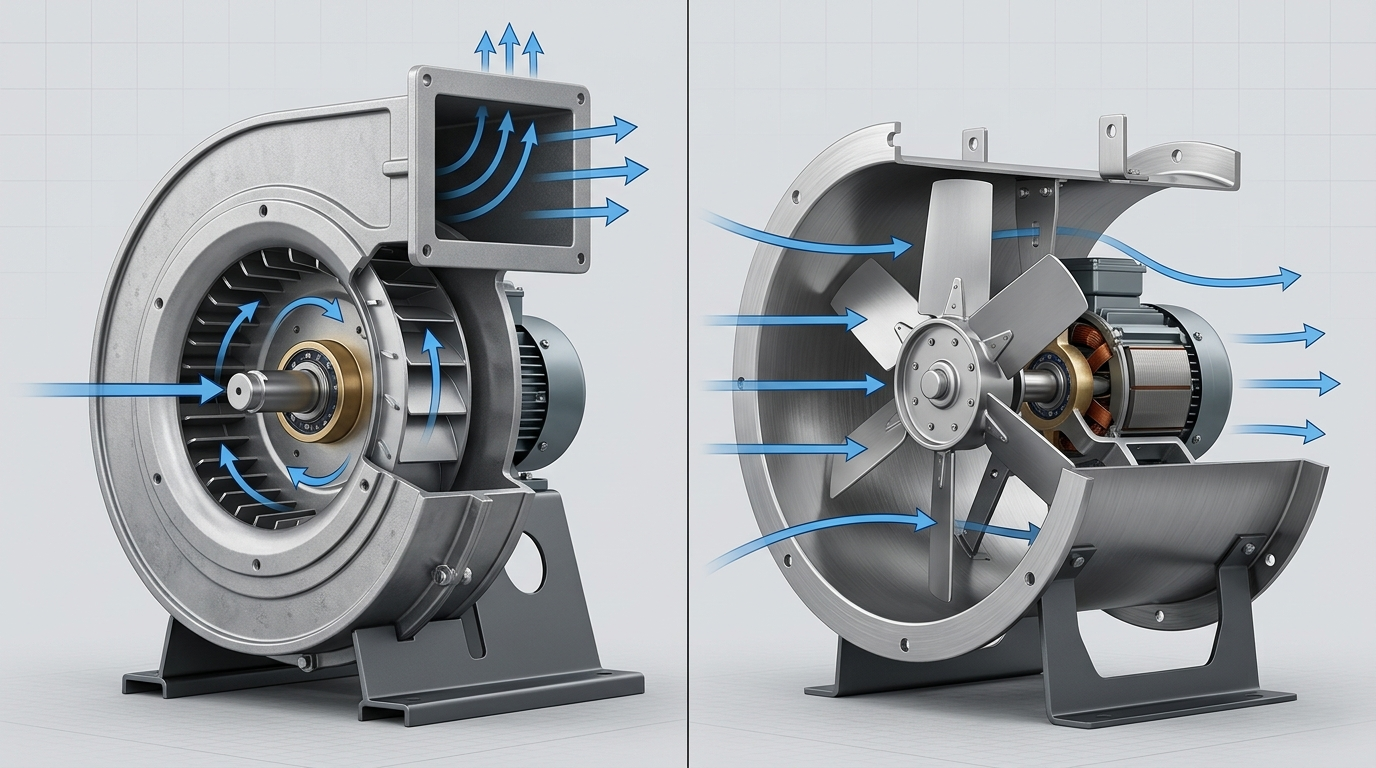

Ventilatori Centrifughi vs Assiali: Differenze di Funzionamento
Le due grandi famiglie di ventilatori industriali sono i centrifughi e gli assiali, e la differenza principale sta nella direzione del flusso d’aria rispetto all’asse di rotazione della girante.
- Ventilatori centrifughi: l’aria entra parallelamente all’asse e viene scaricata perpendicolarmente, grazie alla forza centrifuga generata dalla girante. Sono adatti a sistemi con pressioni statiche elevate, tipici degli impianti di aspirazione con reti di condotti lunghe o complesse.
- Ventilatori assiali: l’aria si muove parallelamente all’asse di rotazione durante tutto il percorso attraverso il ventilatore. Sono più adatti a sistemi con pressioni statiche basse ma portate elevate, come alcune applicazioni di ventilazione generale.
Scegliere tra ventilatori industriali centrifughi o assiali senza considerare la pressione statica del sistema è uno degli errori di dimensionamento più comuni, perché un ventilatore assiale installato su un sistema con resistenze elevate non riuscirà mai a raggiungere la portata dichiarata.
Pressione Statica: Perché Conta più della Sola Portata d'Aria
Molti si concentrano solo sulla portata d’aria dichiarata dal ventilatore, dimenticando che questo valore è sempre riferito a una specifica condizione di pressione statica. La pressione statica rappresenta la resistenza complessiva che l’aria incontra lungo tutto il percorso: condotti, curve, filtri e punti di captazione contribuiscono tutti ad aumentarla.
Un ventilatore industriale scelto solo sulla base della portata nominale, senza calcolare la pressione statica reale del sistema a cui verrà collegato, rischia di fornire una portata effettiva molto inferiore a quella attesa, con conseguente calo di efficienza dell’intero impianto di aspirazione o ventilazione.
Come Scegliere la Potenza in Base alla Rete di Condotti
La potenza dei ventilatori industriali va scelta calcolando la curva caratteristica del sistema a cui saranno collegati, che tiene conto sia della portata d’aria richiesta che della pressione statica totale generata dalla rete di condotti, dai filtri e da tutti gli altri componenti attraversati. Una rete di condotti più lunga o con più curve genera una pressione statica maggiore, richiedendo un ventilatore più potente per mantenere la stessa portata d’aria.
Come abbiamo visto anche nella nostra guida su aspirazione centralizzata o localizzata, la scelta della configurazione dell’impianto influenza direttamente anche il dimensionamento del ventilatore: un sistema centralizzato con una rete estesa richiede generalmente ventilatori industriali di potenza maggiore rispetto a più unità localizzate indipendenti.
Materiali e Resistenza alla Corrosione per Contaminanti Aggressivi
Non tutti i ventilatori industriali sono costruiti con gli stessi materiali, e la scelta dipende dal tipo di contaminante trattato. Per applicazioni standard, l’acciaio verniciato è generalmente sufficiente, ma per ambienti con contaminanti chimicamente aggressivi o alta umidità servono materiali resistenti alla corrosione, come l’acciaio inossidabile o rivestimenti speciali.
Per il collegamento tra il ventilatore e i punti di captazione, il tubo flessibile trasparente per aspirazione permette anche di verificare visivamente il flusso d’aria in prossimità del ventilatore, un controllo utile per individuare tempestivamente eventuali anomalie di funzionamento.

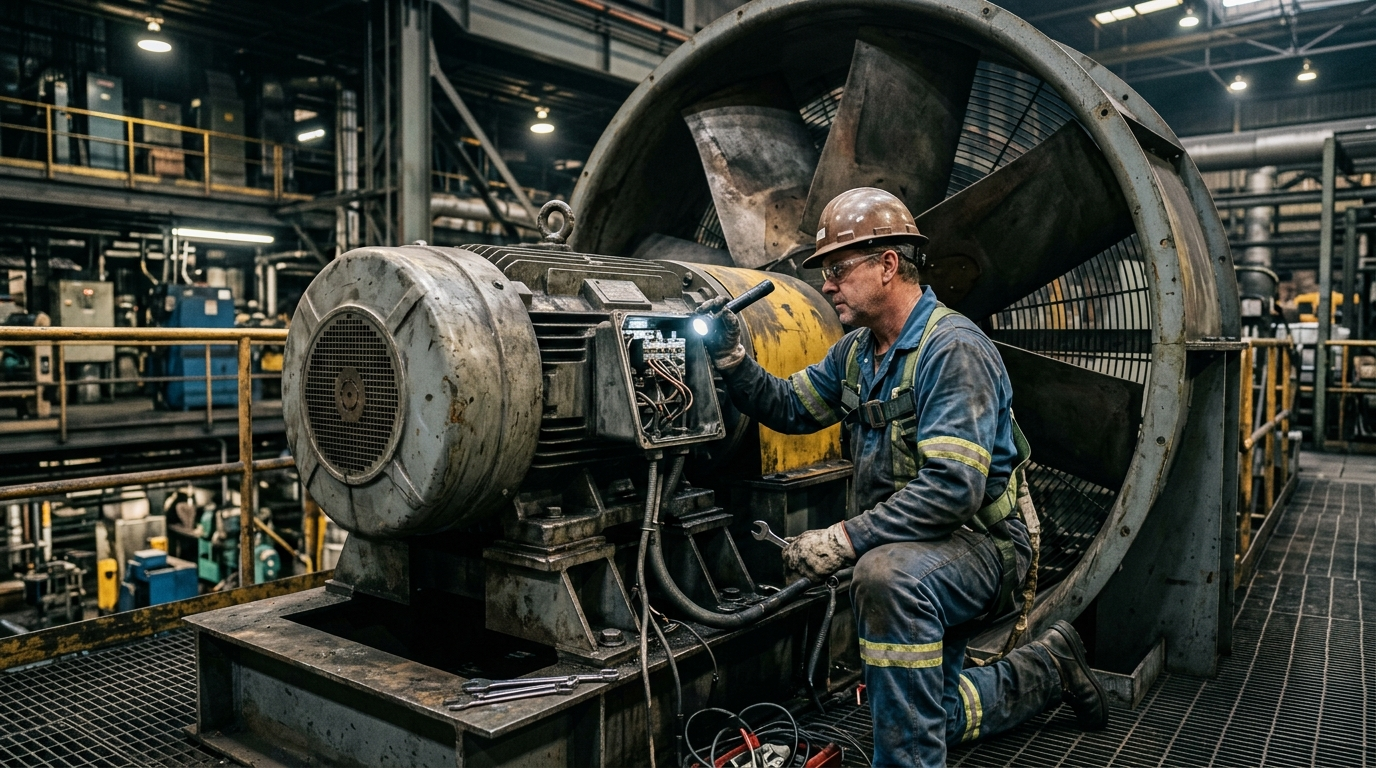

Manutenzione e Segnali di un Ventilatore da Sostituire
I ventilatori industriali richiedono manutenzione periodica per mantenere l’efficienza dichiarata nel tempo. I segnali principali che indicano la necessità di un intervento includono un calo della portata d’aria rispetto ai valori abituali, rumorosità anomala durante il funzionamento, vibrazioni eccessive della struttura, e un aumento del consumo energetico a parità di condizioni operative. Ignorare questi segnali porta spesso a un guasto improvviso, con conseguente fermo dell’intero impianto di aspirazione o ventilazione servito da quel ventilatore.
La documentazione tecnica pubblicata da INAIL fornisce indicazioni sui requisiti di sicurezza applicabili ai ventilatori industriali come macchine rotanti, in particolare riguardo ai controlli periodici necessari a prevenire guasti meccanici pericolosi.
Come AIRMEC Seleziona i Ventilatori per Ogni Impianto
AIRMEC calcola la curva caratteristica di ogni sistema prima di selezionare i ventilatori industriali più adatti, tenendo conto di portata richiesta, pressione statica generata dalla rete di condotti e tipo di contaminante trattato, per garantire che il ventilatore scelto lavori davvero nelle condizioni operative reali dell’impianto e non solo sulla carta.
Conclusione
Scegliere i ventilatori industriali giusti significa andare oltre la sola portata dichiarata e considerare la pressione statica reale generata dall’intero sistema, dalla rete di condotti fino ai filtri installati. Centrifughi o assiali, la scelta corretta dipende dalle condizioni operative specifiche del tuo impianto, non da una preferenza generica. Se stai valutando la sostituzione o il dimensionamento di nuovi ventilatori industriali per il tuo sistema di aspirazione o ventilazione, il team AIRMEC può aiutarti a calcolare la configurazione più adatta.
Domande frequenti: Ventilatori Industriali
Qual è la differenza tra ventilatori centrifughi e assiali?
I centrifughi scaricano l’aria perpendicolarmente all’asse di rotazione e sono adatti a pressioni statiche elevate, mentre gli assiali muovono l’aria parallelamente all’asse e sono più indicati per sistemi con pressioni statiche basse ma portate elevate.
Perché la pressione statica è così importante nella scelta del ventilatore?
Perché la portata d’aria dichiarata da un ventilatore è sempre riferita a una specifica condizione di pressione statica; ignorarla porta a scegliere un ventilatore che non raggiunge la portata effettiva necessaria una volta collegato al sistema reale.
Come si calcola la potenza necessaria per un ventilatore industriale?
Si calcola la curva caratteristica del sistema, che tiene conto della portata richiesta e della pressione statica totale generata da condotti, filtri e altri componenti della rete di aspirazione o ventilazione.
Quando serve un ventilatore in materiale resistente alla corrosione?
Quando l’impianto tratta contaminanti chimicamente aggressivi o opera in ambienti ad alta umidità, condizioni in cui l’acciaio verniciato standard non offre una resistenza sufficiente nel tempo.
Quali sono i segnali che indicano la necessità di sostituire un ventilatore industriale?
Calo della portata d’aria, rumorosità anomala, vibrazioni eccessive e aumento del consumo energetico a parità di condizioni operative sono i segnali principali da monitorare.
