Abbattitore di fuliggine ad acqua: come funziona e quando serve
Table of Contents
Una pizzeria con forno a legna al piano terra, una canna fumaria che sbuca poco sopra il tetto e, dopo qualche settimana, i vicini che trovano puntini neri sui panni stesi, sui davanzali e sulle auto. Oppure una caldaia a biomassa che, nelle giornate senza vento, lascia ricadere fuliggine e odore di fumo nel cortile. In entrambi i casi il problema non si risolve alzando la voce o cambiando legna: serve trattare i fumi prima che escano. È il compito dell’abbattitore di fuliggine ad acqua.
In questa guida spieghiamo da dove nasce la fuliggine, come funziona un abbattitore ad acqua, in quali casi diventa necessario anche dal punto di vista legale, come si confronta con filtri elettrostatici e carboni attivi e quali dati servono per dimensionarlo. Se cerchi la scheda del prodotto Airmec, la trovi alla pagina dell’abbattitore di fumi e fuliggine ad acqua.
Da dove nasce la fuliggine e perché ricade vicino al camino
La fuliggine è la parte della combustione che non è bruciata del tutto: particelle carboniose, ceneri leggere e, con la legna, composti catramosi che si condensano lungo la canna fumaria (il creosoto). Se ne produce di più quando la combustione è incompleta, cioè in queste situazioni:
- accensioni e ricariche, quando la camera di combustione è ancora fredda o viene caricata molta legna in una volta;
- legna umida o resinosa, che abbassa la temperatura di fiamma e produce più fumo;
- aria comburente insufficiente o tiraggio irregolare;
- cotture con grassi, come nelle griglie e nei forni da pizzeria, dove ai fumi si aggiungono vapori oleosi che rendono la fuliggine appiccicosa.
Le particelle più grosse ricadono entro poche decine di metri dallo sbocco, soprattutto con canne fumarie basse, edifici più alti nelle vicinanze o aria ferma. Per questo il problema si concentra nei centri abitati e nei condomini: la stessa canna che in aperta campagna non disturba nessuno, in un cortile chiuso diventa una fonte di lamentele.
Come funziona un abbattitore di fuliggine ad acqua

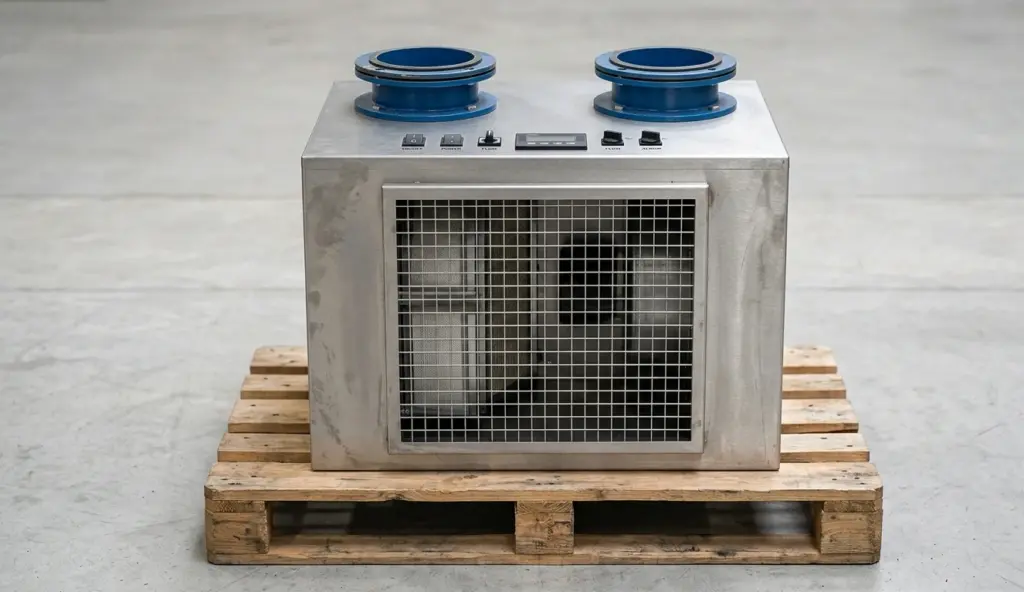

Un abbattitore ad acqua è un sistema di lavaggio dei fumi (in inglese wet scrubber) installato sulla canna fumaria o sul condotto di scarico. Nel modello Airmec il percorso dei fumi è questo:
- Ingresso dei fumi dalla canna fumaria nel corpo dell’abbattitore, in acciaio inox.
- Sezione di nebulizzazione: l’acqua viene spruzzata in gocce finissime che entrano in contatto con i fumi. Le particelle di fuliggine, anche molto fini, vengono catturate dalle gocce; nello stesso passaggio i fumi si raffreddano e parte dei vapori grassi condensa.
- Sezione filtrante: trattiene le gocce cariche di fuliggine e le particelle residue, così all’uscita arriva aria lavata e non una nebbia sporca.
- Raccolta dell’acqua: l’acqua con la fuliggine si raccoglie sul fondo, da dove viene gestita (ricircolo, reintegro e scarico dei fanghi secondo la configurazione dell’impianto).

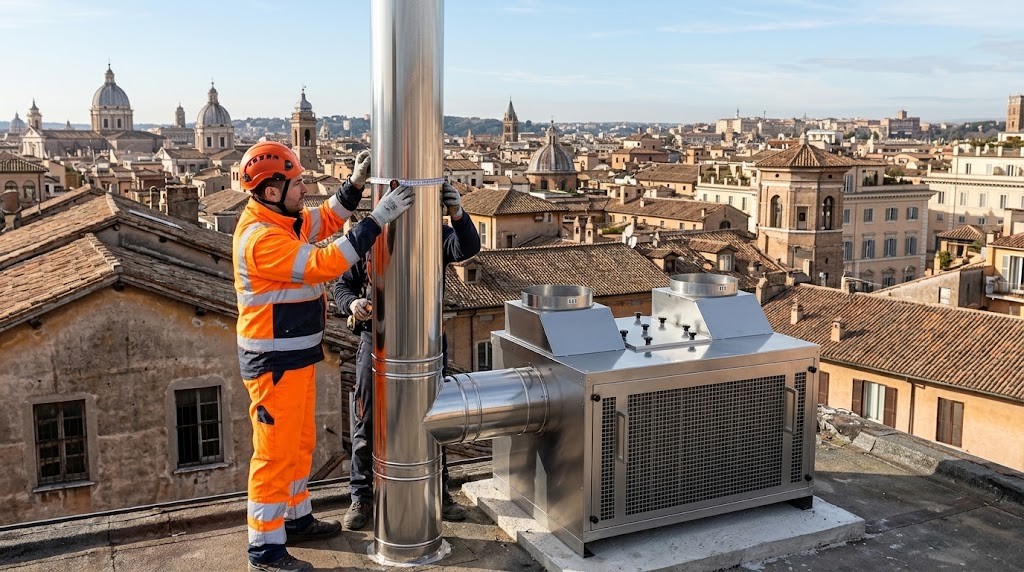

Un aspetto da non trascurare in fase di progetto è il tiraggio. Qualsiasi sistema di trattamento aggiunge una resistenza al passaggio dei fumi: a seconda della canna fumaria e dell’apparecchio, può servire un ventilatore di estrazione per mantenere il tiraggio corretto e non far rientrare fumo nel locale. È una delle verifiche che facciamo prima di proporre l’installazione.
Il principio è lo stesso degli scrubber industriali, applicato a portate più piccole e ai fumi di combustione. Per approfondire il lavaggio dei gas nei processi produttivi, leggi la guida allo scrubber industriale.
Dove serve: pizzerie, forni a legna, caldaie a biomassa e processi
I casi in cui ci viene chiesto più spesso un abbattitore di fuliggine sono questi:

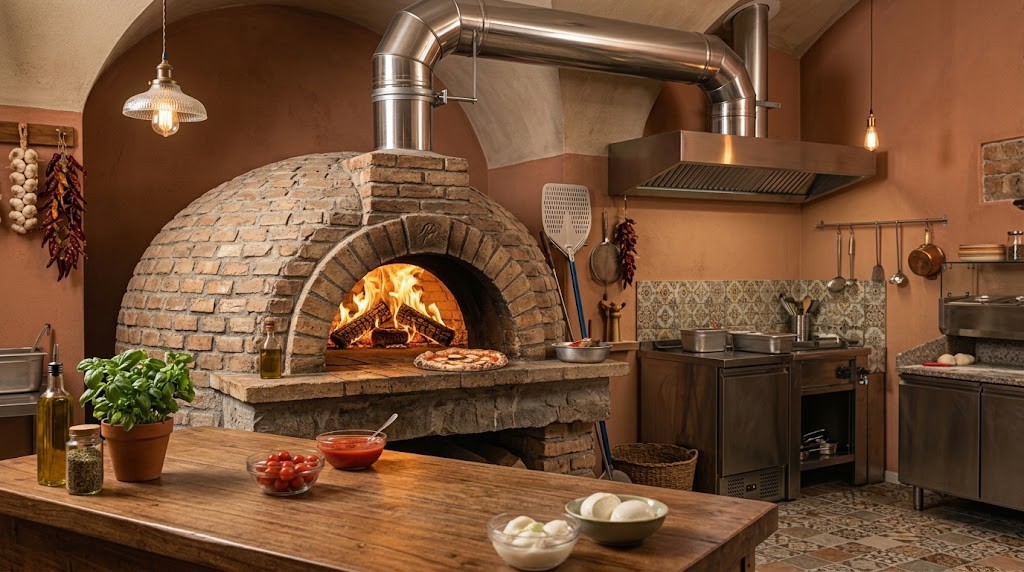

- Pizzerie e ristoranti con forno a legna: funzionamento per molte ore al giorno, spesso in edifici residenziali, con fumi che contengono sia fuliggine sia grassi di cottura.
- Panifici, rosticcerie e griglie a carbone o legna: stessa combinazione di particolato e vapori oleosi, con picchi durante le accensioni e le ricariche.
- Caldaie e generatori a biomassa (legna, cippato, pellet) a servizio di abitazioni, agriturismi o piccole attività, quando lo sbocco della canna è vicino ad altre abitazioni.
- Processi industriali con combustione, come essiccatoi, forni di trattamento e impianti termici di processo, dove l’abbattitore lavora a monte del camino.
In genere il campanello d’allarme non è una misura, ma una lamentela: fuliggine visibile sulle superfici vicine, odore di fumo nelle case, una segnalazione al Comune o all’ARPA. Intervenire prima che la questione diventi una diffida costa meno e lascia più libertà nella scelta della soluzione.
Normativa: quando l'abbattitore diventa necessario
Non esiste una legge nazionale che imponga l’abbattitore di fuliggine a tutti i forni a legna. L’obbligo nasce di solito da una di queste strade:
- Art. 674 del Codice penale (getto pericoloso di cose): punisce chi provoca emissioni di gas, vapori o fumo atti a offendere, imbrattare o molestare le persone. La Cassazione lo ha applicato anche alle attività di ristorazione: con la sentenza n. 45255 del 2016 ha confermato la condanna della titolare di una pizzeria per le emissioni che disturbavano gli inquilini del condominio, quando superano la normale tollerabilità.
- Art. 844 del Codice civile (immissioni): il vicino può chiedere al giudice di far cessare fumo, calore ed esalazioni che superano la normale tollerabilità, anche se l’attività è autorizzata. Spesso la soluzione concordata o imposta è proprio un sistema di abbattimento.
- Regolamenti comunali edilizi e d’igiene e norme regionali sulla qualità dell’aria: stabiliscono, per esempio, l’altezza e la posizione dello sbocco della canna fumaria rispetto agli edifici vicini e possono richiedere sistemi di abbattimento quando queste condizioni non si possono rispettare.
- D.Lgs 152/2006, Parte V: per le attività produttive con emissioni in atmosfera, l’autorizzazione può prescrivere sistemi di abbattimento e limiti alle emissioni. Vedi la guida all’autorizzazione alle emissioni in atmosfera.
Per i generatori domestici a legna e pellet, l’installazione di apparecchio, canale da fumo e camino segue la norma tecnica UNI 10683. L’abbattitore non sostituisce una canna fumaria realizzata correttamente: la completa.
Le prescrizioni cambiano da Comune a Comune e da Regione a Regione. Prima di installare, verifica con il tuo tecnico o con l’ufficio comunale quali requisiti valgono per il tuo caso; noi possiamo fornirti la documentazione tecnica dell’abbattitore da allegare alla pratica.
Abbattitore ad acqua, filtro elettrostatico o carboni attivi?
Abbattitore ad acqua, filtro elettrostatico e carboni attivi vengono spesso proposti per lo stesso problema, ma non fanno la stessa cosa. Questa tabella riassume le differenze che contano nella scelta.
| Tecnologia | Cosa trattiene | Punti di forza | Limiti | Quando sceglierla |
|---|---|---|---|---|
| Abbattitore ad acqua | Fuliggine, particolato anche fine, parte dei vapori grassi | Raffredda i fumi, spegne eventuali scintille, adatto a fumi caldi e sporchi | Richiede gestione dell’acqua e dei fanghi e protezione dal gelo in inverno | Forni a legna, griglie, caldaie a biomassa, fumi carichi di fuliggine |
| Filtro elettrostatico | Particolato fine e fumi oleosi | Bassa perdita di carico, efficace sulle particelle più piccole | Le celle vanno pulite spesso; con fuliggine e grassi la pulizia diventa frequente e va tenuto sotto controllo il rischio di incendio | Fumi di cucina con molto grasso e poca fuliggine, a temperatura contenuta |
| Carboni attivi | Odori e composti organici volatili | Unica tecnologia della tabella mirata agli odori | Non trattengono la fuliggine: senza una filtrazione a monte si intasano in poco tempo e vanno sostituiti | Come stadio finale, dopo l’abbattimento del particolato, quando resta un problema di odori |
| Filtri meccanici a cartucce o maniche | Polveri secche | Alta efficienza su polveri industriali | Temperatura limitata, rischio di danni da scintille, intasamento rapido con fuliggine catramosa | Processi industriali con polveri secche, non fumi di combustione a legna |
Spesso la soluzione migliore è una combinazione: abbattitore ad acqua per fuliggine e particolato, seguito da carboni attivi se il problema principale sono gli odori. Per gli odori industriali trovi più dettagli nella guida all’abbattimento degli odori industriali.
Come si dimensiona: i dati da preparare per il preventivo
Un abbattitore sottodimensionato non lava abbastanza i fumi; uno sovradimensionato costa di più e può peggiorare il tiraggio. Per proporti il modello giusto ci servono queste informazioni:
- tipo di apparecchio (forno a legna, griglia, caldaia, generatore di processo) e sua potenza;
- combustibile e quantità bruciata in un’ora o in una giornata tipo (kg di legna, cippato o pellet);
- ore di funzionamento giornaliere e stagionalità;
- canna fumaria: diametro o sezione, materiale, altezza, percorso, numero di curve e posizione dello sbocco;
- temperatura dei fumi, se nota, nel punto dove si vuole installare l’abbattitore;
- spazio disponibile (tetto, terrazzo, cavedio, locale tecnico) e accessibilità per la manutenzione;
- disponibilità di acqua, scarico ed energia elettrica vicino al punto di installazione;
- contesto: eventuali lamentele, segnalazioni o prescrizioni già ricevute dal Comune, dall’ARPA o dall’amministratore di condominio.
Qualche foto della canna fumaria e dello sbocco aiuta molto: spesso permette di capire già al primo contatto dove conviene posizionare l’abbattitore.

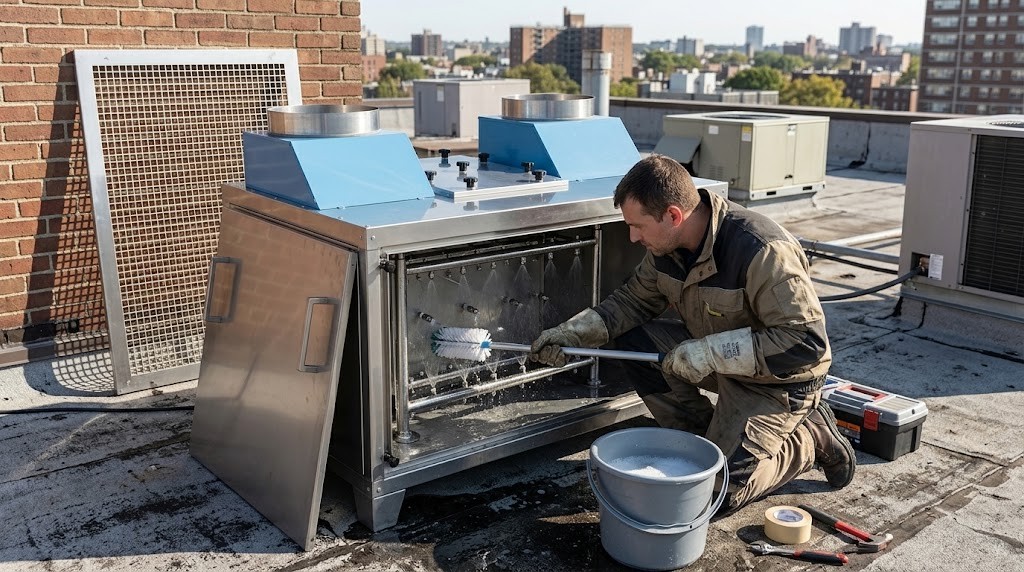

Manutenzione: cosa controllare nel tempo
Un abbattitore ad acqua lavora bene finché acqua e sezione filtrante sono in ordine. Le frequenze dipendono dalle ore di utilizzo e dal combustibile e vanno sempre riprese dal manuale del costruttore, ma i controlli tipici sono:
- livello e stato dell’acqua: l’acqua molto carica di fuliggine riduce l’efficacia del lavaggio;
- pulizia degli ugelli di nebulizzazione, che possono parzializzarsi con depositi e calcare;
- svuotamento dei fanghi raccolti sul fondo e loro smaltimento secondo le regole applicabili;
- pulizia o sostituzione della sezione filtrante;
- protezione dal gelo per le installazioni all’esterno nei mesi freddi;
- pulizia della canna fumaria: l’abbattitore non la sostituisce, perché la fuliggine si deposita anche a monte.
Per le attività con più impianti di aspirazione e trattamento, conviene inserire l’abbattitore nello stesso piano di controlli degli altri impianti; trovi un esempio di metodo nella guida alle verifiche periodiche degli impianti di aspirazione.
Richiedi una valutazione per la tua canna fumaria
Airmec progetta e realizza l’abbattitore di fumi e fuliggine ad acqua in acciaio inox per canne fumarie e condotti di impianti industriali e attività professionali. Inviaci i dati elencati sopra e qualche foto: verifichiamo la configurazione, il tiraggio e il punto di installazione e ti proponiamo la soluzione adatta, da solo o in combinazione con un trattamento degli odori.
Contatta Airmec per una valutazione gratuita.
Domande frequenti: abbattitore di fuliggine
L'abbattitore di fuliggine elimina anche gli odori?
Li riduce, perché lava i fumi e trattiene parte dei vapori grassi, ma non è un sistema specifico per gli odori. Se dopo l’abbattimento della fuliggine resta un problema di odori, si aggiunge uno stadio a carboni attivi a valle.
Serve un'autorizzazione per installarlo?
Dipende dal caso. Per un’attività produttiva con emissioni autorizzate l’intervento va coordinato con l’autorizzazione; per una pizzeria o un’abitazione contano il regolamento edilizio del Comune e, in condominio, il regolamento condominiale se l’abbattitore occupa parti comuni. Conviene verificarlo con il tecnico prima dell’installazione.
Si può installare su una canna fumaria esistente?
Sì, nella maggior parte dei casi l’abbattitore si inserisce sulla canna fumaria o sul condotto esistente. Va però verificato il tiraggio: se la resistenza aggiunta è significativa, si prevede un ventilatore di estrazione.
Quanta acqua consuma?
Dipende dalla portata dei fumi, dalle ore di funzionamento e dalla configurazione: in genere l’acqua lavora in ricircolo e si reintegra quella che evapora o che viene scaricata con i fanghi. Il consumo indicativo per il tuo caso viene calcolato in fase di preventivo.
Sostituisce la pulizia della canna fumaria?
No. L’abbattitore tratta i fumi in uscita, ma la fuliggine e il creosoto si depositano anche lungo la canna. La pulizia periodica della canna fumaria resta necessaria, anche per la sicurezza antincendio.
