Verifiche Periodiche Impianti di Aspirazione: Obblighi e Misure
Table of Contents
Un impianto di aspirazione perde efficienza lentamente: il filtro si carica, una serranda viene chiusa e dimenticata, un tratto di condotta si riempie di polvere, la cinghia del ventilatore slitta. Nessuno se ne accorge finché il fumo non resta nel reparto o finché, durante un’ispezione, qualcuno chiede di dimostrare che l’impianto funziona ancora come al collaudo. Le verifiche periodiche degli impianti di aspirazione servono proprio a questo: misurare, confrontare con i valori di riferimento e documentare.
In questa guida trovi cosa prevede la normativa italiana, con quale frequenza conviene controllare, quali misure fare, quali soglie fanno scattare un intervento e come tenere il registro dei controlli. Non trattiamo qui la manutenzione ordinaria (pulizia, sostituzione filtri, ricambi), a cui è dedicata la guida sulla manutenzione degli impianti di aspirazione industriale: la verifica è il controllo che dice se la manutenzione sta funzionando.
Cosa dice la normativa sulle verifiche periodiche
In Italia non esiste una norma che fissi per tutti gli impianti di aspirazione localizzata una frequenza unica di verifica, come avviene per ascensori o apparecchi di sollevamento. L’obbligo però c’è, e deriva da più articoli del D.Lgs 81/2008:
- Art. 15, comma 1, lett. z): tra le misure generali di tutela rientra la regolare manutenzione di ambienti, attrezzature e impianti, con particolare riguardo ai dispositivi di sicurezza, secondo le indicazioni dei fabbricanti.
- Art. 64, comma 1, lett. c) ed e): il datore di lavoro provvede affinché impianti e dispositivi siano sottoposti a regolare manutenzione tecnica, che i difetti rilevati siano eliminati il più rapidamente possibile e che gli impianti e i dispositivi di sicurezza destinati alla prevenzione dei pericoli siano sottoposti al controllo del loro funzionamento.
- Art. 71, commi 8 e 9: per le attrezzature soggette a deterioramento sono previsti controlli periodici con frequenze stabilite dal fabbricante o, in mancanza, dalle norme tecniche e dalle buone prassi, eseguiti da persona competente. I risultati vanno riportati per iscritto e conservati almeno per gli ultimi tre anni, a disposizione degli organi di vigilanza.
- Artt. 225 e 237: quando l’impianto è la misura che controlla l’esposizione ad agenti chimici o cancerogeni (fumi di saldatura, polveri di legno duro, silice cristallina), la sua efficacia fa parte della valutazione del rischio e deve essere mantenuta nel tempo.
- Allegato IV, punto 1.9.1.4: gli impianti di aerazione devono essere periodicamente controllati, manutenuti, puliti e sanificati.
In sintesi: la frequenza la stabiliscono il manuale del costruttore e le norme tecniche applicabili, la scelta va motivata nel documento di valutazione dei rischi e ogni controllo deve lasciare una traccia scritta.
Norme tecniche e riferimenti utili per la frequenza
- Cabine di verniciatura: la UNI EN 16985 non impone un intervallo fisso, ma raccomanda controlli almeno annuali, da aumentare in base all’intensità d’uso e alla pericolosità dei prodotti. Vedi anche la guida alla manutenzione della cabina di verniciatura.
- Cappe da laboratorio: la serie UNI EN 14175 definisce le prove in sito e le verifiche periodiche; vedi la guida alla cappa aspirante da laboratorio.
- Riferimento estero: nel Regno Unito, la normativa COSHH richiede un esame approfondito degli impianti di aspirazione localizzata almeno ogni 14 mesi. Non è un obbligo in Italia, ma è un parametro di buona prassi utile quando il costruttore non indica nulla.
- Impianti ATEX: la documentazione sulla protezione contro le esplosioni prevede verifiche dei dispositivi di protezione (sfoghi, valvole, sistemi di soppressione, messa a terra) secondo le istruzioni dei fabbricanti. Approfondimento: impianto di aspirazione ATEX.
- Emissioni in atmosfera: se l’impianto ha un camino autorizzato, l’autorizzazione stabilisce anche gli autocontrolli alle emissioni e la loro periodicità. Sono analisi diverse dalle verifiche di efficienza descritte qui, ma vanno pianificate insieme. Vedi autorizzazione alle emissioni in atmosfera.

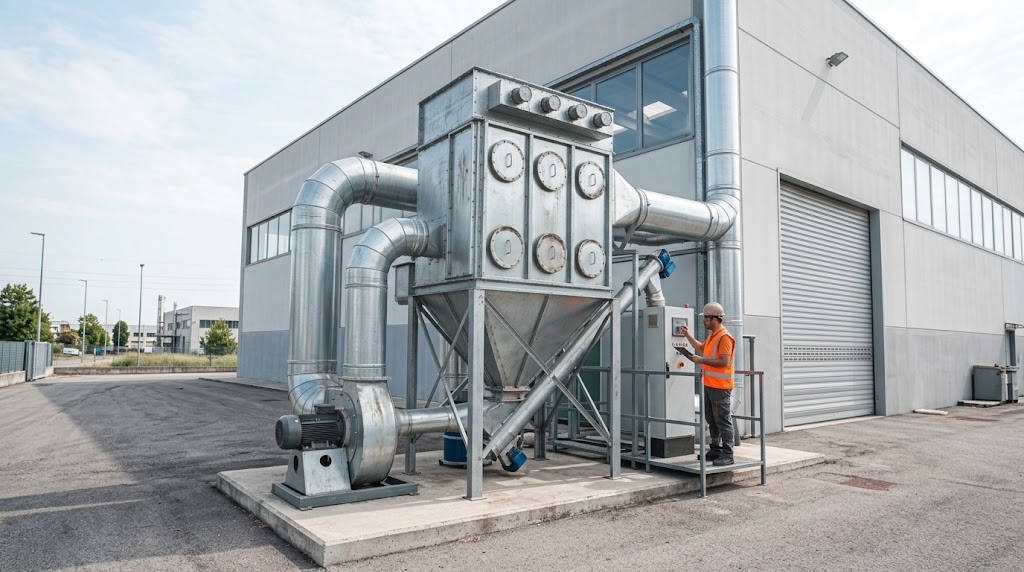

Quali misure fare durante la verifica
Una verifica seria non si limita a “il ventilatore gira”. Si misura e si confronta con i valori del collaudo. Questi sono i controlli che consigliamo, dal più rapido al più completo.
| Controllo | Strumento | Cosa indica | Frequenza consigliata |
|---|---|---|---|
| Perdita di carico del filtro | Manometro differenziale | Grado di intasamento, efficacia della pulizia automatica | Lettura giornaliera o settimanale da parte dell’operatore |
| Ispezione visiva | Check-list | Prese danneggiate, tubi schiacciati, serrande in posizione errata, perdite di polvere | Mensile |
| Prova fumogena alle prese | Generatore di fumo | Se l’aria viene davvero catturata nel punto di lavoro | Ad ogni verifica periodica e dopo modifiche |
| Velocità di cattura e velocità frontale | Anemometro | Capacità di ogni presa di trascinare l’inquinante | Almeno annuale |
| Pressione statica alla presa | Manometro con presa di pressione sul raccordo | Indicatore rapido della portata del singolo ramo | Almeno annuale, rapida da ripetere |
| Portata nei rami principali | Tubo di Pitot o anemometro in condotta | Portata reale rispetto a quella di progetto | Almeno annuale |
| Ventilatore | Pinza amperometrica, controllo vibrazioni | Usura, cinghie, cuscinetti, punto di lavoro | Semestrale o annuale |
| Interno delle condotte | Ispezione dai portelli | Depositi che riducono la sezione e, con polveri combustibili, aumentano il rischio di incendio | Annuale o secondo il carico di polvere |
Le frequenze sono indicative: in un impianto che lavora su tre turni con polveri abrasive vanno ridotte, in un impianto usato poche ore a settimana possono essere più ampie, purché la scelta sia motivata e scritta.

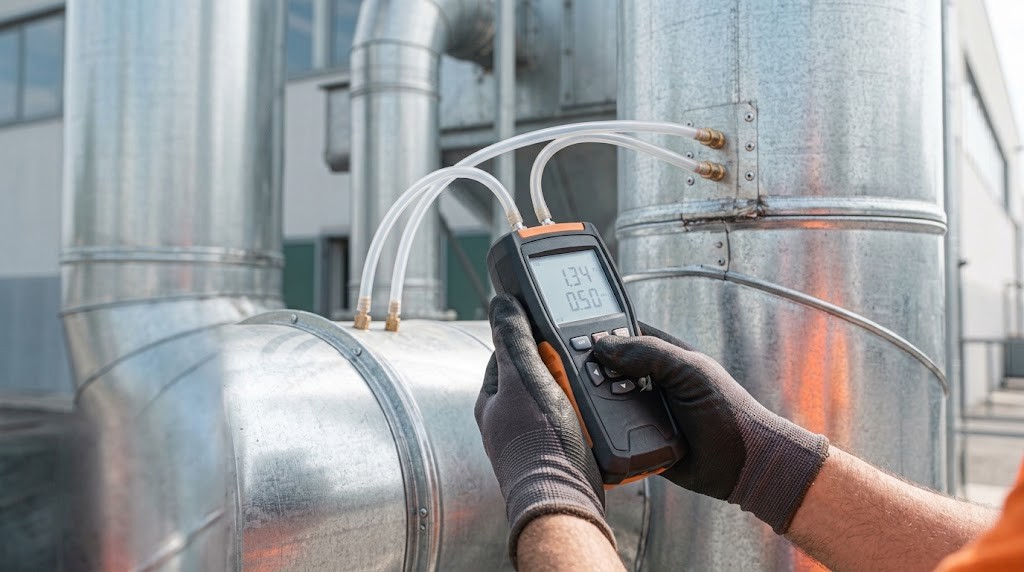

Il metodo della pressione statica: un controllo rapido su ogni presa
Misurare la portata con il tubo di Pitot richiede tempo e tratti rettilinei di condotta. Esiste un controllo più veloce, che si può ripetere spesso: la pressione statica sul raccordo della presa. Al collaudo, per ogni cappa si misura la pressione statica in un punto fisso poco a valle della bocca e la si registra insieme alla portata. A parità di presa, la pressione statica è legata alla portata: se nel tempo il valore cala in modo stabile, la portata di quel ramo è scesa.
Come criterio pratico, una variazione stabile della pressione statica superiore al 10–20% rispetto al valore di collaudo, o una portata misurata inferiore di oltre il 10–20% a quella di progetto, sono segnali che giustificano un’indagine. Le cause più frequenti sono filtro intasato, perdite lungo la rete, depositi in condotta, serrande manomesse o un ventilatore che non raggiunge più il suo punto di lavoro.
Il metodo funziona solo se esistono i valori di riferimento iniziali. Se l’impianto non ha un verbale di collaudo con le misure, la prima verifica periodica serve a crearlo: si misura lo stato attuale, si confronta con il progetto (quando disponibile) e da lì in poi si ha una base di confronto. Per capire come si determinano i valori di progetto, leggi la guida alla progettazione degli impianti di aspirazione industriale.

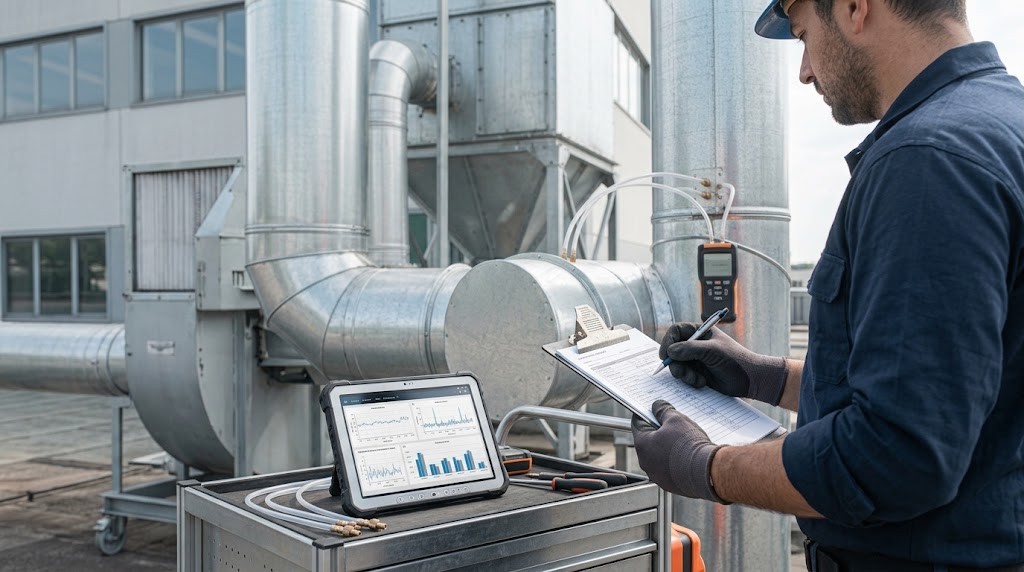

Il registro dei controlli: cosa scrivere
Il registro è ciò che trasforma un controllo in una prova documentale. Può essere cartaceo o digitale, ma per ogni verifica dovrebbe riportare almeno:
- data, nome e qualifica di chi ha eseguito il controllo (interno o ditta esterna);
- identificazione dell’impianto e delle prese verificate, con riferimento allo schema;
- strumenti utilizzati, con data di taratura dove applicabile;
- valori misurati (velocità, pressioni statiche, portate, perdita di carico del filtro, assorbimento del motore) affiancati ai valori di riferimento;
- esito della prova fumogena e dell’ispezione visiva;
- anomalie riscontrate, interventi decisi e data di chiusura;
- data prevista della verifica successiva.
Conserva i risultati almeno per gli ultimi tre anni, come richiesto dall’art. 71 per i controlli sulle attrezzature, e allegali al manuale di uso e manutenzione dell’impianto.
Quando serve una verifica straordinaria
Oltre alle scadenze periodiche, conviene verificare l’impianto ogni volta che cambia qualcosa che può alterarne il funzionamento:
- aggiunta o spostamento di macchine e prese;
- modifiche alla rete di condotte o sostituzione del ventilatore;
- cambio di prodotti (vernici, materiali, metalli lavorati) o aumento dei turni;
- fermo prolungato, incendio, rottura del filtro o dopo un incidente;
- lamentele degli operatori, fumo o polvere visibili nel reparto, esiti anomali del monitoraggio ambientale.
Anche l’art. 71, comma 8, prevede controlli straordinari dopo riparazioni, trasformazioni, incidenti o lunghi periodi di inattività.
Verifica interna o ditta esterna?
I controlli quotidiani e mensili (perdita di carico, ispezione visiva) possono essere svolti dal personale interno con una check-list e una breve formazione. Le misure annuali di velocità e portata richiedono strumenti tarati e qualcuno che sappia interpretare i risultati: in genere conviene affidarle al costruttore dell’impianto o a una ditta specializzata, che può anche indicare la causa di un calo di prestazioni e proporre l’intervento. Quello che conta, per la legge e per l’impianto, è che chi esegue il controllo sia una persona competente e che l’esito sia documentato.
Richiedi una verifica del tuo impianto
Airmec progetta e installa impianti di aspirazione e filtrazione di polveri e fumi e segue i clienti con contratti di manutenzione programmata. Possiamo aiutarti a impostare il piano di verifica del tuo impianto: misure alle prese e in condotta, controllo di filtro e ventilatore, confronto con i valori di progetto e indicazione degli interventi necessari. Se l’impianto non ha mai avuto un collaudo con misure, la prima verifica può diventare il riferimento per i controlli futuri.
Contatta Airmec per programmare una verifica indicando tipo di impianto, numero di prese e lavorazioni servite.
Domande frequenti: Verifiche Periodiche Impianti di Aspirazione
Ogni quanto vanno verificati gli impianti di aspirazione?
La legge italiana non fissa un intervallo unico: valgono le indicazioni del costruttore, le norme tecniche di settore e le buone prassi. Come riferimento pratico, la maggior parte degli impianti dovrebbe avere almeno una verifica strumentale all’anno, con controlli visivi e della perdita di carico del filtro molto più frequenti.
Chi deve fare le verifiche periodiche?
La responsabilità è del datore di lavoro. Il controllo deve essere eseguito da una persona competente, interna o esterna, e i risultati devono essere riportati per iscritto.
La verifica periodica è la stessa cosa della manutenzione?
No. La manutenzione comprende gli interventi (pulizia, sostituzione filtri, riparazioni); la verifica misura se l’impianto mantiene le prestazioni di progetto. Una manutenzione regolare senza misure non dimostra che l’impianto protegga ancora gli operatori.
Cosa succede se l'impianto non viene verificato?
In caso di ispezione degli organi di vigilanza, la mancanza di controlli documentati può essere contestata come violazione degli obblighi del D.Lgs 81/2008. Sul piano pratico, un impianto non verificato può aver perso buona parte della sua portata senza che nessuno se ne accorga, con gli operatori esposti a fumi o polveri che la valutazione dei rischi considera sotto controllo.
Che strumenti servono per misurare un impianto di aspirazione?
Un anemometro per le velocità alle prese, un tubo di Pitot con micromanometro per portata e pressioni in condotta, un manometro differenziale per il filtro, un generatore di fumo per la prova visiva e una pinza amperometrica per il motore del ventilatore.
