Progettazione Impianti di Aspirazione Industriale: Fasi e Calcoli
Table of Contents
Un impianto di aspirazione industriale funziona bene solo se è stato progettato partendo dal processo, non dal catalogo. Due impianti con lo stesso ventilatore e lo stesso filtro possono dare risultati opposti: uno tiene i fumi lontani dall’operatore, l’altro li lascia ristagnare nel capannone perché la cappa è a 60 cm dalla sorgente invece che a 30. In questa guida spieghiamo le fasi della progettazione di un impianto di aspirazione industriale, i calcoli che determinano portata e diametri, gli obblighi normativi da considerare e i documenti che un fornitore serio deve consegnarti a fine lavori.
È scritta per titolari, responsabili di produzione e RSPP che devono realizzare un impianto nuovo o rifare quello esistente e vogliono capire cosa chiedere, cosa controllare e dove si nascondono gli errori più costosi.
Le 7 fasi della progettazione di un impianto di aspirazione
Ogni progetto segue la stessa sequenza. Saltare una fase, di solito la prima o l’ultima, è la causa più frequente di impianti sottodimensionati o rumorosi.
| Fase | Cosa si decide | Cosa produce |
|---|---|---|
| 1. Sopralluogo e analisi del processo | Sorgenti di emissione, tipo di inquinante, cicli di lavoro, layout | Elenco punti di captazione e dati di input |
| 2. Scelta del sistema di captazione | Cappe, bracci, cabine, aspirazione a bordo macchina | Tipo e dimensioni di ogni presa |
| 3. Calcolo delle portate | Velocità di cattura e portata per ogni punto | Portata totale e contemporaneità |

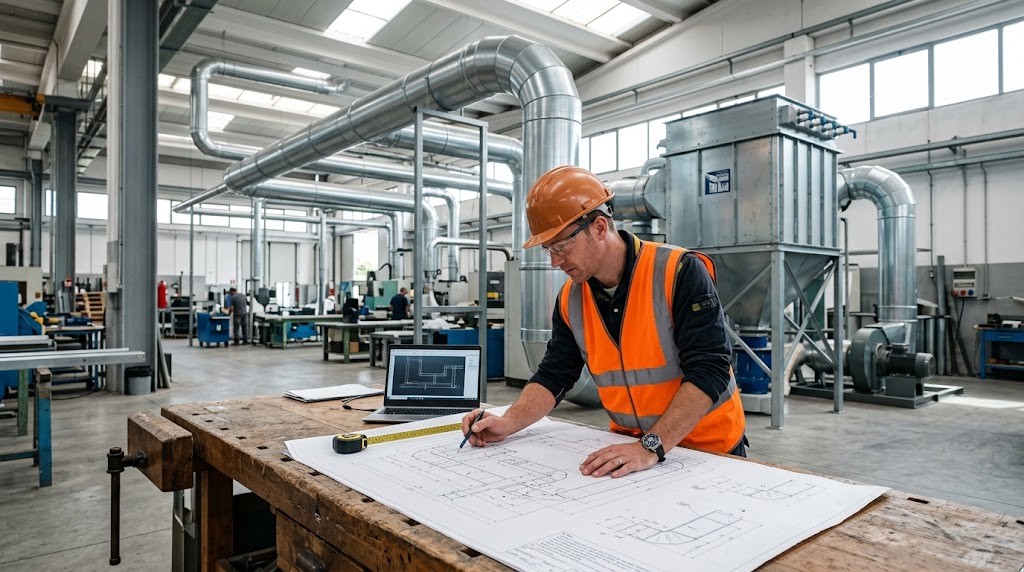

| 4. Rete di condotte | Velocità di trasporto, diametri, percorso, serrande | Schema e bilanciamento della rete |
| 5. Filtrazione e ventilatore | Tecnologia filtrante, perdite di carico, punto di lavoro | Scelta di filtro e ventilatore |
| 6. Verifiche normative | ATEX, emissioni in atmosfera, rumore, aria di reintegro | Documentazione tecnica e pratiche |
| 7. Collaudo e consegna | Misure in campo rispetto ai valori di progetto | Verbale di collaudo e manuale |
1. Sopralluogo e analisi del processo
Il progetto parte dalle sorgenti, non dal filtro. Durante il sopralluogo si annotano, per ogni postazione, che cosa viene emesso (polvere, fumo, vapore, nebbia oleosa), con quale energia (una mola proietta particelle a forte velocità, una vasca di sgrassaggio evapora lentamente), per quante ore al giorno e quante postazioni lavorano in contemporanea. Servono anche le misure del capannone, le altezze utili per il passaggio delle condotte, la posizione possibile del gruppo filtrante all’esterno e le eventuali schede di sicurezza delle sostanze usate.
Se stai raccogliendo queste informazioni per chiedere un’offerta, la nostra guida su cosa preparare per il preventivo di un impianto di aspirazione contiene l’elenco completo.
2. Scelta del sistema di captazione
La regola generale, ripresa anche dal D.Lgs 81/2008 (Allegato IV, punto 2.1.5), è captare gli inquinanti il più vicino possibile al punto in cui si producono. Si sceglie quindi tra cappe fisse, bracci aspiranti orientabili, aspirazione a bordo macchina, banchi aspiranti o cabine chiuse. Più la presa è racchiusa intorno alla sorgente, meno aria serve per lo stesso risultato. Per capire quando conviene un impianto unico o più unità indipendenti, vedi il confronto tra aspirazione centralizzata e localizzata.
3. Calcolo delle portate: velocità di cattura e distanza
Una cappa non “risucchia” l’aria da lontano: davanti a una presa aperta la velocità dell’aria crolla molto rapidamente con la distanza. Per questo si progetta partendo dalla velocità di cattura, cioè la velocità che l’aria deve avere nel punto in cui si genera l’inquinante per trascinarlo verso la presa. I valori di riferimento più usati vengono dal manuale ACGIH Industrial Ventilation:
| Come viene emesso l’inquinante | Esempi | Velocità di cattura indicativa |
|---|---|---|
| Quasi senza velocità, in aria calma | Evaporazione da vasche, sgrassaggio | 0,25 – 0,5 m/s |
| Bassa velocità, aria moderatamente calma | Saldatura, travasi, riempimento contenitori | 0,5 – 1,0 m/s |
| Generazione attiva, correnti d’aria | Verniciatura a spruzzo, insaccamento | 1,0 – 2,5 m/s |
| Alta velocità iniziale | Molatura, sabbiatura, smerigliatura | 2,5 – 10 m/s |
Per una cappa semplice, la portata necessaria si stima con la relazione di Dalla Valle:
Q = V × (10 X² + A)
dove Q è la portata in m³/s, V la velocità di cattura in m/s, X la distanza tra cappa e sorgente in metri e A l’area della bocca della cappa in m². Se la cappa ha una flangia perimetrale, la portata richiesta si riduce di circa il 25% (Q × 0,75).
Esempio: una postazione di saldatura
Prendiamo una cappa da 30 × 30 cm (A = 0,09 m²) e una velocità di cattura di 0,5 m/s, adatta ai fumi di saldatura in aria calma.
- Cappa a 30 cm dal pezzo: Q = 0,5 × (10 × 0,09 + 0,09) = 0,495 m³/s, cioè circa 1.780 m³/h. Con flangia scende a circa 1.340 m³/h.
- Cappa a 60 cm dal pezzo: Q = 0,5 × (10 × 0,36 + 0,09) = 1,845 m³/s, cioè circa 6.640 m³/h.
Raddoppiare la distanza fa quasi quadruplicare l’aria da aspirare, e con lei la taglia del ventilatore, del filtro e la bolletta elettrica. È il motivo per cui un buon progetto investe prima nella posizione e nella forma della presa e solo dopo nella potenza. Nella pratica, se l’operatore non riesce a lavorare con la cappa vicina, l’impianto va ripensato (braccio orientabile, aspirazione sulla torcia, banco aspirante) invece di aumentare i kW.
Sommando le portate dei singoli punti si ottiene la portata totale. Qui entra il fattore di contemporaneità: se su dieci postazioni ne lavorano mediamente sei, si può dimensionare per sei, a patto di installare serrande che chiudono le prese ferme. Senza serrande, l’aria passa comunque dalle prese inattive e la contemporaneità sulla carta non esiste.

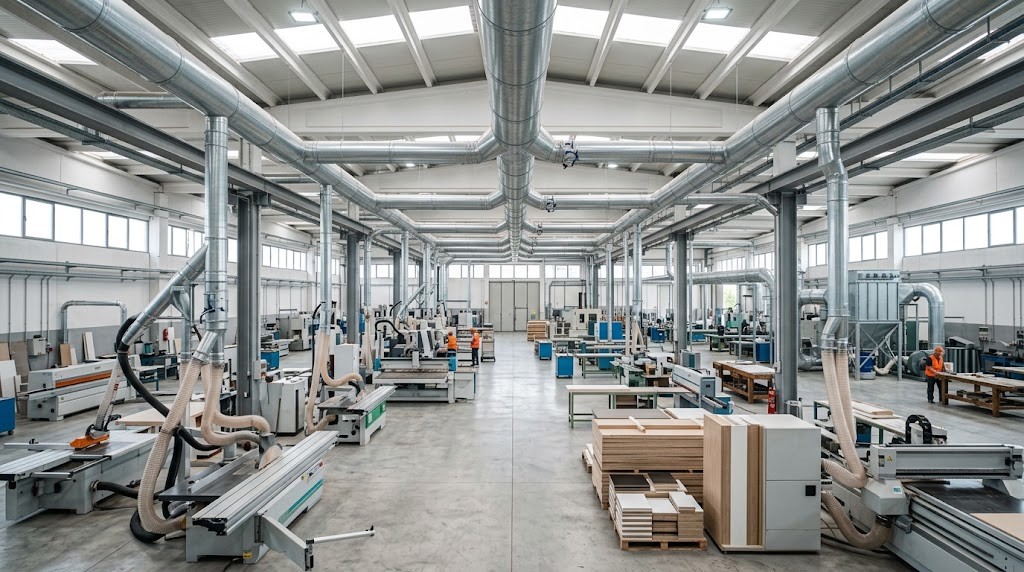

4. Rete di condotte: velocità di trasporto e diametri
Una volta catturato, l’inquinante deve arrivare al filtro senza depositarsi. Per le polveri serve una velocità minima di trasporto nelle condotte: sotto quella soglia il materiale sedimenta, intasa i tratti orizzontali e, con polveri combustibili, crea accumuli pericolosi. Valori di progetto indicativi (ACGIH):
| Materiale trasportato | Velocità in condotta indicativa |
|---|---|
| Gas, vapori, fumi molto fini | 5 – 10 m/s |
| Fumi di saldatura | 10 – 12,5 m/s |
| Polveri fini e leggere (farina di legno, fibre di cotone) | 10 – 12,5 m/s |
| Polveri secche, trucioli leggeri | 12,5 – 17,5 m/s |
| Polveri industriali medie (molatura, silice, fonderia) | 17,5 – 20 m/s |
| Polveri pesanti, segatura umida, trucioli metallici | 20 – 22,5 m/s e oltre |
Il diametro di ogni tratto si ricava dalla portata e dalla velocità scelta. Nell’esempio di saldatura, 0,495 m³/s a 10 m/s richiedono una sezione di 0,0495 m², cioè un diametro di circa 250 mm. Ogni volta che due rami si uniscono il diametro va ricalcolato, altrimenti la velocità cala e il materiale si ferma. La rete va poi bilanciata: il ramo più lontano dal ventilatore ha più perdite di carico e, senza serrande di taratura o un calcolo per pressioni bilanciate, aspira meno degli altri. Per materiali e raccordi, vedi la guida al tubo di aspirazione industriale.
5. Filtrazione e scelta del ventilatore
Il filtro si sceglie in base all’inquinante e alla sua concentrazione: cicloni come pre-separatori per trucioli e polveri grossolane, filtri a maniche per grandi portate di polvere, filtri a cartucce per fumi e polveri fini, carboni attivi o scrubber per vapori e odori.
Il ventilatore si dimensiona su due numeri: la portata totale e la perdita di carico complessiva (prese, condotte, curve, filtro sporco, camino). Un errore classico è calcolare il filtro pulito: dopo qualche settimana il filtro si carica, la perdita di carico sale e la portata scende sotto il valore di progetto. Il punto di lavoro va quindi verificato con il filtro al suo livello di intasamento operativo, e un inverter sul motore permette di recuperare la portata e di risparmiare energia quando le postazioni attive sono poche. Per tipologie e curve, vedi la guida ai ventilatori industriali.
6. Verifiche normative da fare in fase di progetto
- Sicurezza dei lavoratori (D.Lgs 81/2008). L’impianto è una misura di protezione collettiva che riduce l’esposizione ad agenti chimici e, dove presenti, cancerogeni (artt. 225 e 237). Il progetto deve essere coerente con la valutazione dei rischi aziendale. Approfondimento: obblighi del D.Lgs 81 per gli impianti di aspirazione.
- ATEX. Polveri di legno, farine, alluminio e molte altre polveri sono combustibili. All’interno di filtri, silos e condotte possono formarsi atmosfere esplosive: servono classificazione delle zone, componenti adatti e sistemi di protezione (sfoghi, valvole di isolamento, messa a terra). Vedi la guida all’impianto di aspirazione ATEX.
- Emissioni in atmosfera (D.Lgs 152/2006). Se l’aria filtrata viene espulsa all’esterno, il camino è un punto di emissione che normalmente richiede un’autorizzazione o l’adesione a un’autorizzazione di carattere generale. Meglio saperlo prima di scegliere la tecnologia di filtrazione: guida all’autorizzazione alle emissioni.
- Aria di reintegro. Ogni metro cubo aspirato deve rientrare da qualche parte. Senza aperture o un sistema di immissione dedicato, il capannone va in depressione, le porte diventano difficili da aprire e le prese perdono efficienza. In inverno, il reintegro ha un costo di riscaldamento che va messo nel conto, eventualmente con un recuperatore di calore.
- Rumore. Ventilatore e filtro sono spesso le sorgenti di rumore più forti dell’area esterna: posizione, silenziatori e cabinature vanno decisi in progetto, non dopo le lamentele dei vicini.
7. Collaudo e consegna

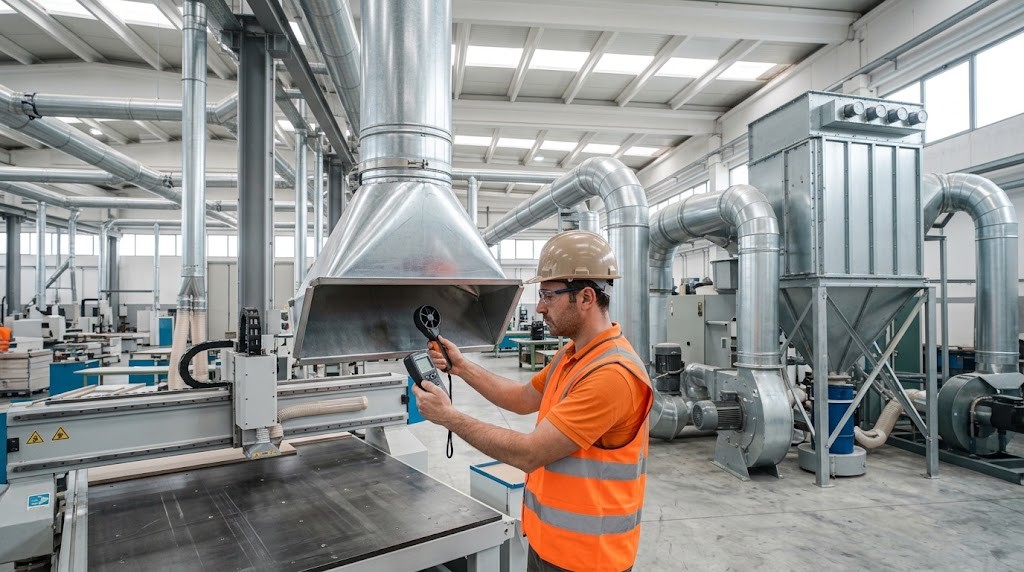

Al termine dell’installazione si misura che l’impianto faccia quello per cui è stato progettato: velocità di cattura e velocità frontali alle prese (anemometro), portata nei rami principali (tubo di Pitot o anemometro in condotta), pressione statica alle prese e perdita di carico del filtro, assorbimento del motore, verifica visiva con prova fumogena. Questi valori diventano il riferimento per tutti i controlli futuri: senza un verbale di collaudo con le misure iniziali, tra un anno non avrai modo di capire se l’impianto ha perso efficienza. Di questo parliamo nella guida alle verifiche periodiche degli impianti di aspirazione.
Cosa deve contenere un progetto completo
Usa questo elenco per confrontare le offerte. Se un fornitore non è in grado di consegnarti questi documenti, il prezzo più basso spesso nasconde un impianto non calcolato.
- Relazione tecnica con dati di input: sorgenti, inquinanti, ore di funzionamento, contemporaneità.
- Elenco delle prese con tipo, dimensioni, velocità di cattura e portata di progetto di ciascuna.
- Schema della rete con diametri, lunghezze, serrande e velocità di trasporto per tratto.
- Calcolo delle perdite di carico e punto di lavoro del ventilatore con il filtro in condizioni operative.
- Scheda del sistema filtrante: superficie filtrante, rapporto aria/tessuto, sistema di pulizia, efficienza.
- Valutazione ATEX dove presenti polveri o vapori infiammabili.
- Dati per la pratica di emissione in atmosfera (portata al camino, altezza, sezione, inquinanti).
- Verbale di collaudo con le misure in campo e manuale di uso e manutenzione con le frequenze dei controlli.
Gli errori di progetto più comuni
- Dimensionare sul ventilatore invece che sulle prese. Un motore più grande non compensa una cappa lontana o mal orientata.
- Diametri costanti su tutta la rete. Dopo ogni confluenza la velocità cambia: con tubo unico i tratti finali si intasano.
- Ignorare l’aria di reintegro. L’impianto è calcolato bene ma il capannone in depressione non lo lascia lavorare.
- Prevedere ampliamenti “a occhio”. Se sai che aggiungerai postazioni, il collettore e il filtro vanno predisposti ora; aggiungere rami a una rete già bilanciata la squilibra.
- Nessuna misura al collaudo. Senza valori iniziali non esiste un riferimento per la manutenzione e per dimostrare l’efficacia in caso di ispezione.
Quanto incide la progettazione sul costo dell'impianto
La progettazione pesa poco sul totale, ma determina quasi tutto il resto: la portata decide la taglia di filtro e ventilatore, che sono le voci più care, e i consumi elettrici di tutti gli anni successivi. Nell’esempio di saldatura, avvicinare la cappa da 60 a 30 cm riduce la portata da circa 6.600 a 1.800 m³/h. Per le altre voci di spesa vedi la guida al costo di un impianto di aspirazione industriale.
Come lavora Airmec sulla progettazione
Airmec progetta, costruisce e installa impianti di aspirazione e filtrazione di polveri e fumi per falegnamerie, carpenterie metalliche, verniciature e industria. Il percorso tipico prevede l’analisi delle lavorazioni e dei dati che ci invii, il sopralluogo dove serve, il dimensionamento di prese, rete, filtro e ventilatore, l’installazione e il collaudo con misure in campo. Alcuni impianti realizzati sono raccolti nella pagina Risultati raggiunti.
Se stai valutando un impianto nuovo o il rifacimento di uno esistente, contatta l’ufficio tecnico Airmec con planimetria, elenco delle macchine e tipo di lavorazione: ti diremo quali dati mancano e come procedere.
Domande frequenti: Progettazione Impianti di Aspirazione
Chi può progettare un impianto di aspirazione industriale?
Non esiste un albo dedicato, ma il progetto richiede competenze di fluidodinamica, filtrazione e normativa. Di solito lo sviluppa il costruttore dell’impianto o uno studio di ingegneria; per gli aspetti ATEX e per le pratiche di emissione in atmosfera può servire la firma di un tecnico abilitato.
Quanto tempo serve per progettare un impianto?
Per impianti con poche postazioni bastano pochi giorni dopo il sopralluogo; per stabilimenti con molte prese, zone ATEX e pratiche di emissione servono settimane. I tempi dipendono soprattutto dalla completezza dei dati iniziali.
Si può ampliare un impianto esistente senza riprogettarlo?
Solo se il ventilatore e il filtro hanno margine e la rete è stata predisposta. Aggiungere prese a una rete già bilanciata riduce la portata su tutte le altre: prima di ampliare conviene misurare le portate attuali e ricalcolare il bilanciamento.
Che differenza c'è tra velocità di cattura e velocità di trasporto?
La velocità di cattura è quella dell’aria nel punto in cui si genera l’inquinante e serve a portarlo dentro la presa (di solito tra 0,25 e 2,5 m/s). La velocità di trasporto è quella nelle condotte e serve a non far depositare il materiale lungo la rete (da 10 a oltre 20 m/s a seconda della polvere).
Il collaudo è obbligatorio?
Per le attrezzature la cui sicurezza dipende dalle condizioni di installazione, il D.Lgs 81/2008 (art. 71, comma 8) prevede un controllo iniziale dopo l’installazione e prima della messa in esercizio. In ogni caso, le misure di collaudo sono il riferimento indispensabile per le verifiche periodiche successive.
