Tubo Aspirazione Industriale: Come Scegliere Diametro, Materiale e Lunghezza
Table of Contents
Quando devi scegliere un tubo aspirazione industriale per il tuo impianto, ti accorgi subito che le variabili in gioco sono molte piu di quanto sembra. Diametro, materiale, flessibile o rigido, temperatura massima, compatibilita chimica. Sbagliare una di queste scelte significa un impianto che non aspira come dovrebbe, perdite di carico eccessive, o un tubo che si deteriora in pochi mesi. Questa guida spiega come scegliere il tubo aspirazione industriale giusto per ogni applicazione. Perche il tubo aspirazione industriale e parte integrante della rete idraulica dell’impianto: le sue dimensioni, il suo materiale e la sua rugosita interna incidono direttamente sull’efficienza di tutto il sistema.
Cos'e un Tubo di Aspirazione Industriale e Quando Serve
Un tubo aspirazione industriale e il condotto che collega il punto di captazione del contaminante, dalla smerigliatura alla saldatura, dal taglio laser alla levigatura, all’unita filtrante. Puo essere flessibile o rigido, di vari diametri e materiali, installato come collegamento singolo tra macchina e braccio aspirante oppure come parte di una rete centralizzata con collettori, derivazioni e valvole di zona. Per chi vuole capire come si inserisce nella rete piu ampia, la sezione dedicata all’aspirazione e filtrazione polveri e fumi copre tutte le tecnologie di sistema disponibili.
La funzione del tubo e semplice in apparenza: trasportare aria contaminata dalla fonte al filtro. Ma lo fa in condizioni spesso impegnative: alte velocita dell’aria, temperature elevate, polveri abrasive, condense, vapori chimici. Scegliere il materiale sbagliato significa perdite di tenuta, depositi interni o deterioramento precoce.
Flessibile o Rigido: Quale Scegliere per il Tuo Impianto
Collegamento flessibile tra macchina e rete rigida
Il tubo flessibile e indispensabile ovunque ci sia movimento o vibrazione. Il collegamento tra una macchina utensile e la rete rigida deve sempre avvenire con un tratto flessibile per isolare le vibrazioni dalla rete. Lo stesso vale per i bracci aspiranti regolabili. Il tubo flessibile trasparente per aspirazione e il formato piu usato in queste applicazioni: permette di vedere visivamente se si formano ostruzioni o depositi all’interno, una caratteristica che in ambienti con polveri combustibili e molto utile per la manutenzione.
Rete rigida per le tubazioni principali
Per le tubazioni principali, collettori e derivazioni, la scelta corretta e quasi sempre il tubo rigido in acciaio zincato o acciaio inossidabile. La tubazione rigida ha perdite di carico inferiori rispetto al flessibile, maggiore durata e si sigilla meglio nei giunti. Per le reti di aspirazione centralizzate con portate elevate, il tubo rigido e lo standard tecnico in qualsiasi reparto metalmeccanico o di lavorazione del legno.

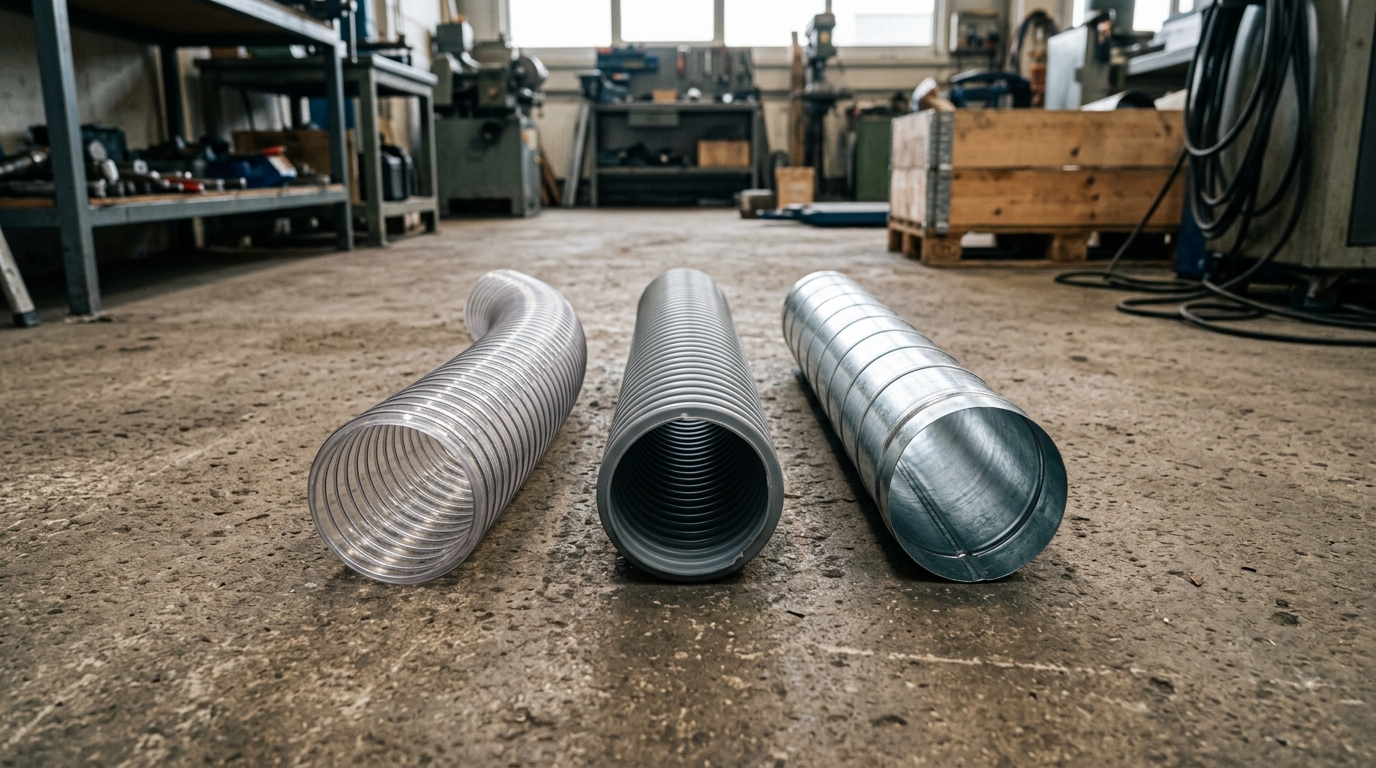

Materiali: PVC Trasparente, Polietilene, Acciaio, Inox
PVC trasparente
Leggero, flessibile, economico. Permette l’ispezione visiva del contenuto. Resiste bene fino a circa 60 gradi centigradi. Non va usato in presenza di solventi che attaccano il PVC come acetone e MEK, ne in ambienti ATEX senza trattamento antistatico. Per polveri inerti, trucioli di legno e polveri metalliche leggere a temperatura ambiente e la scelta corretta per i collegamenti flessibili.
Polietilene e gomma EPDM
Le spirali in polietilene o gomma EPDM resistono a temperature piu alte, fino a 90-110 gradi centigradi, e a una maggiore varieta di agenti chimici rispetto al PVC. Sono la scelta per applicazioni con temperature elevate o in presenza di agenti chimici blandi.
Acciaio zincato
E il materiale standard per le reti rigide in ambienti con polveri metalliche, fumi di saldatura e polveri di legno. Resiste fino a circa 250-300 gradi centigradi e non si deteriora con le polveri abrasive. E la scelta per la stragrande maggioranza delle reti centralizzate.
Come Scegliere il Diametro Corretto: Portate e Velocita
Il diametro del tubo aspirazione industriale determina la velocita dell’aria al suo interno per una data portata. Una velocita troppo bassa fa depositare il particolato nelle tubazioni, creando ostruzioni e rischio incendio. Una velocita troppo alta aumenta le perdite di carico e il rumore. Le velocita minime raccomandate dall’INAIL per il trasporto di diversi tipi di contaminante sono: polveri di legno minimo 15 m/s, polveri metalliche minimo 18-20 m/s, fumi di saldatura minimo 10-12 m/s, nebbie oleose minimo 8-10 m/s.
Questa tabella riassume i dati di installazione AIRMEC per i casi piu comuni:
Applicazione | Portata tipica (mc/h) | Diametro (mm) | Velocita tipica (m/s) |
Smerigliatura su acciaio | 500–1.500 | 100–150 | 18–22 |
Saldatura manuale MIG/TIG | 300–800 | 80–120 | 12–15 |
Polveri di legno da levigatura | 800–2.000 | 120–160 | 16–20 |
Nebbie oleose da CNC | 400–1.000 | 100–150 | 10–14 |
Fumi taglio laser (settoriale) | 600–1.200 | 100–150 | 15–20 |
Per le applicazioni di aspirazione fumi taglio laser con aspirazione settoriale, il dimensionamento del diametro e ancora piu critico: le valvole di zona cambiano continuamente la portata effettiva in ogni tratto e il diametro va verificato per le diverse condizioni di funzionamento.
Temperature e Resistenza Chimica: Cosa Verificare
La temperatura e un parametro che molti sottovalutano nella scelta del tubo aspirazione industriale. I fumi di saldatura vicino alla fonte raggiungono 150-200 gradi centigradi. Per le applicazioni con temperature superiori a 60-70 gradi centigradi la scelta corretta e acciaio zincato o inossidabile per le tubazioni rigide e gomma resistente al calore per i tratti flessibili.
Per le applicazioni con VOC e solventi, verifica sempre la compatibilita chimica del materiale. Il PVC non resiste all’acetone. Il polietilene e l’acciaio inossidabile sono compatibili con la maggior parte dei solventi organici. In molti impianti di abbattimento solventi il Carbone Attivo e lo stadio finale di trattamento e le tubazioni a monte devono resistere ai vapori di solvente anche nelle fasi di carica del letto.
Negli ambienti classificati ATEX, tutti i componenti inclusi i tubi devono essere antistatici o conduttivi e collegati a terra. Un tubo in PVC standard accumula cariche elettrostatiche che possono generare scintille. Non puo essere usato in zone ATEX senza trattamento antistatico specifico.
Come AIRMEC Dimensiona le Reti di Aspirazione
AIRMEC progetta reti di tubo aspirazione industriale dal 1985. Ogni progetto inizia con il calcolo delle portate necessarie per ogni postazione, la definizione delle velocita di trasporto per il tipo di contaminante specifico e il dimensionamento di diametri e percorsi per minimizzare le perdite di carico totali. Non si parte mai dal tubo aspirazione industriale disponibile in magazzino: si parte dal contaminante e si lavora a ritroso fino al ventilatore.

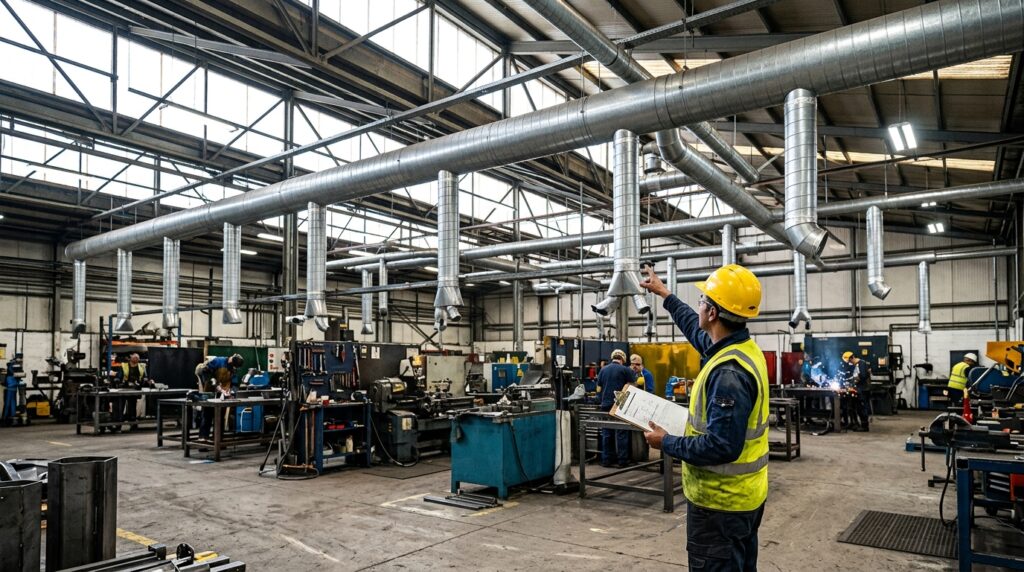

In un recente progetto per un reparto di levigatura su legno con 8 postazioni, AIRMEC ha dimensionato una rete con collettore principale da 300 mm, derivazioni da 150 mm e raccordi finali a 120 mm. La velocita nel collettore principale era 17 m/s, sufficiente a mantenere le polveri di legno in sospensione senza depositarsi. Tutte le tubazioni erano in acciaio zincato con raccordi a flangia per facilitare la manutenzione e l’ispezione periodica.
Per chi deve sostituire un tratto della rete esistente o aggiungere una nuova postazione, AIRMEC fornisce consulenza tecnica gratuita per verificare che il dimensionamento regga la nuova portata senza compromettere le postazioni gia in funzione. Contatta il team al +39 0825 998381 o scrivi a info@airmec.biz.
Conclusione
Scegliere il tubo aspirazione industriale giusto non e solo una questione di misure. E una questione di capire cosa deve trasportare, a che temperatura, in quale ambiente e a che velocita deve muoversi il flusso d’aria. Un tubo aspirazione industriale dimensionato male compromette tutto il sistema anche se il filtro e il ventilatore sono perfetti. Se stai progettando una nuova rete o vuoi verificare quella esistente, il punto di partenza e sempre il tipo di contaminante e la portata richiesta.
Domande frequenti: Tubo Aspirazione Industriale
Che diametro di tubo aspirazione industriale serve per una postazione di saldatura?
Per una singola postazione di saldatura con braccio aspirante, il diametro di raccordo e tipicamente 80-100 mm con portata di 300-500 mc/h. Per reti centralizzate con piu postazioni, il tubo aspirazione industriale del collettore principale si dimensiona sulla somma delle portate attive in simultanea, non sulla somma totale di tutte le postazioni.
Tubo flessibile o rigido: quando si usa ciascuno?
Il tubo aspirazione industriale flessibile si usa per i collegamenti tra macchina e rete rigida, per i bracci aspiranti e ovunque ci sia movimento o vibrazione. La rete rigida in acciaio zincato e lo standard per i collettori principali e le derivazioni fisse. La combinazione dei due e la soluzione piu comune negli impianti reali.
Un tubo in PVC puo essere usato in ambienti ATEX?
No. Il PVC standard accumula cariche elettrostatiche e non puo essere usato in zone classificate ATEX. In questi ambienti servono tubi in materiale conduttivo o antistatico collegati a terra. La classificazione delle zone ATEX e responsabilita del datore di lavoro nel documento di protezione contro le esplosioni.
Quanto incide il diametro sulle perdite di carico dell'impianto?
Moltissimo. Le perdite di carico per attrito aumentano con la lunghezza e diminuiscono con il diametro elevato alla quinta potenza. Raddoppiare il diametro riduce le perdite di attrito di oltre il 97%. Per questo il dimensionamento del diametro e la variabile piu critica nel progetto di una rete di aspirazione.
Ogni quanto va ispezionato il tubo di aspirazione industriale?

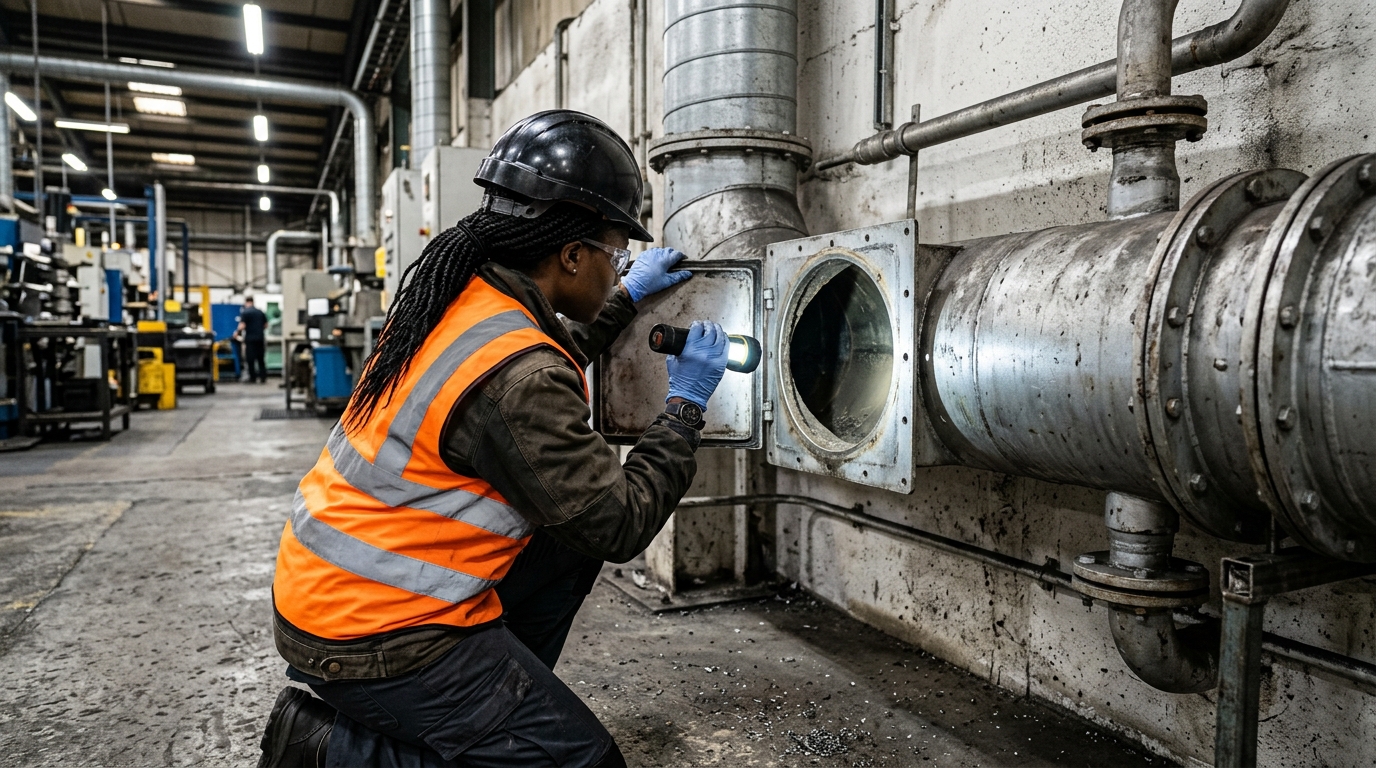

Almeno ogni 6 mesi per le reti con polveri combustibili, ogni anno per le reti con fumi e polveri non combustibili. Le ispezioni devono verificare l’assenza di depositi interni, la tenuta dei giunti e l’integrita delle connessioni a terra negli impianti ATEX. Ogni intervento va documentato nel registro di manutenzione ai sensi del D.Lgs 81/2008. Un tubo aspirazione industriale non ispezionato puo accumolare depositi combustibili che diventano un rischio reale.
