Manutenzione Cabina Verniciatura: Cosa Controllare, Quando e Come Documentarla
Table of Contents
Se hai una cabina di verniciatura in officina, probabilmente sai gia che va manutenuta. Ma quante volte capita di rimandare la sostituzione dei filtri perche la cabina sembra ancora funzionare? Il problema e che una manutenzione cabina verniciatura rinviata non produce un guasto improvviso. Produce un degrado lento: i filtri si saturano, la portata d’aria cala, i solventi si accumulano nell’ambiente e i rischi per gli operatori aumentano. Questa guida sulla manutenzione cabina verniciatura spiega cosa controllare, con quale frequenza sostituire i filtri e il carbone attivo e come documentare tutto per stare tranquillo in caso di ispezione. La manutenzione cabina verniciatura fatta con metodo protegge gli operatori, prolunga la vita dell’impianto e dimostra la conformita normativa. Chi trascura la manutenzione cabina verniciatura spende di piu nel lungo periodo e rischia sanzioni che si potevano evitare.
Perche la Manutenzione della Cabina di Verniciatura e un Obbligo, Non una Scelta
La manutenzione cabina verniciatura non e una raccomandazione: e un obbligo legale. Il D.Lgs 81/2008 art. 64 e l’Allegato IV impongono al datore di lavoro di mantenere gli impianti tecnici in perfetto stato di funzionamento. Per le cabine con solventi organici, questo obbligo e rafforzato dal Titolo IX sugli agenti chimici. Il testo ufficiale del decreto e consultabile su normattiva.it, la banca dati pubblica delle leggi italiane.
In pratica, se un ispettore ASL o ARPA trova una cabina con filtri saturi, portata d’aria insufficiente e registro di manutenzione vuoto, la sanzione e quasi certa. E la sanzione minima parte da 548 euro, ma la responsabilita penale per esposizione dei lavoratori a solventi in concentrazioni superiori ai VLEP e molto piu seria.
Il Piano di Manutenzione: Cosa Controllare e con Quale Frequenza
Prima di tutto e utile capire quali sono i filtri presenti nella tua cabina. La guida sui filtri cabina verniciatura guida alla scelta copre in dettaglio le differenze tra filtri Andreae, fibra di vetro e carbone attivo. Questa tabella riassume la frequenza di manutenzione cabina verniciatura raccomandata per i tre profili di utilizzo piu comuni, basata sull’esperienza AIRMEC su centinaia di installazioni:
Componente | Carrozzeria automotive | Mobilificio base acqua | Verniciatura metalli solventi |
Filtro Andreae (frontale) | 2–4 settimane | 6–8 settimane | 3–5 settimane |
Pannello fibra di vetro | 6–8 settimane | 3–4 mesi | 2–3 mesi |
Carbone attivo | 2–4 mesi | 6–12 mesi* | 2–3 mesi |
Pulizia ventilatore | Trimestrale | Annuale | Trimestrale |
Ispezione struttura e giunti | Trimestrale | Semestrale | Trimestrale |
Sostituzione Filtri Andreae: Quando e Come Riconoscere la Saturazione

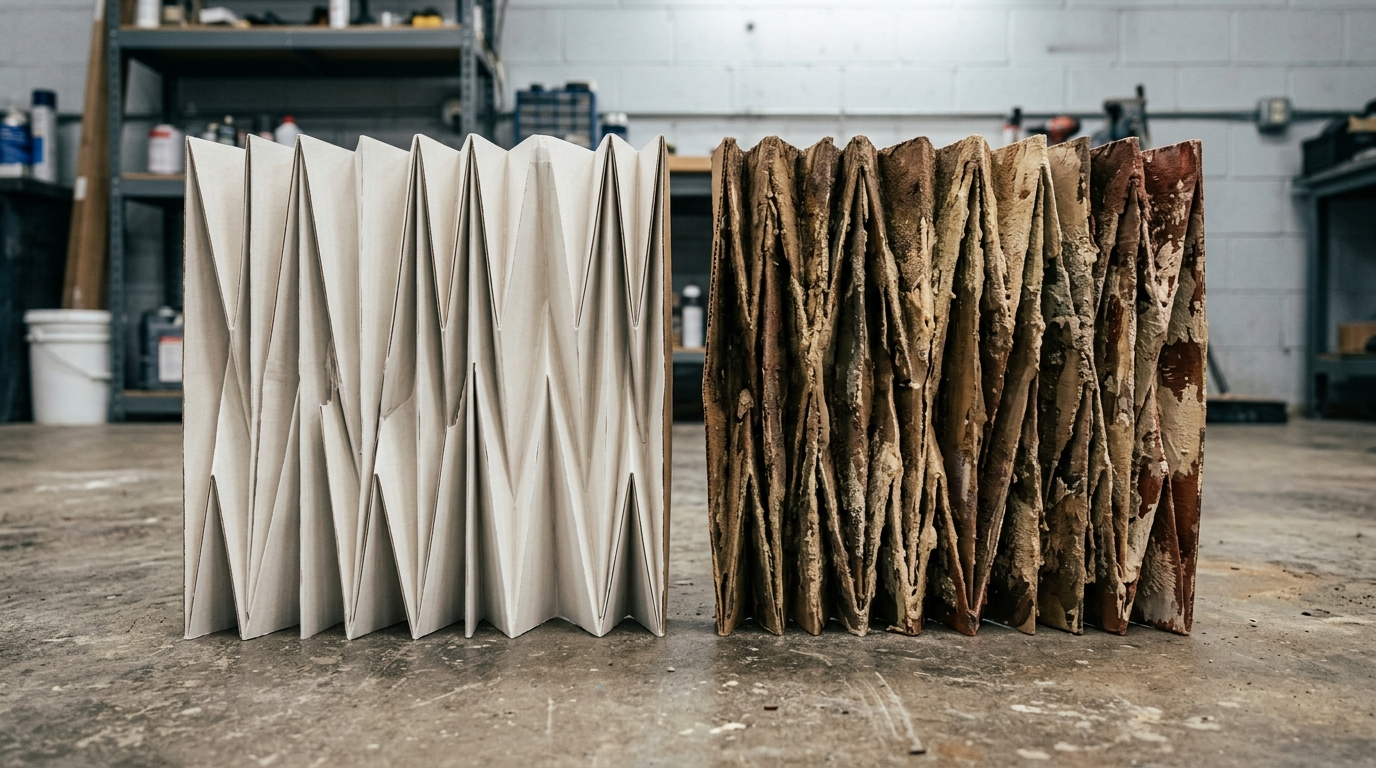

Il filtro Andreae e il primo stadio di filtrazione in una cabina a secco. La sua saturazione nella manutenzione cabina verniciatura e quasi sempre visibile: il cartone pieghettato diventa sempre piu carico di vernice fino a ridurre sensibilmente il flusso d’aria attraverso la parete frontale. Il segnale principale che gli operatori percepiscono e un flusso d’aria ridotto nella zona di verniciatura, come una sensazione di aria ferma.
Per acquistare il filtro Andreae di ricambio, AIRMEC fornisce la versione autoestinguente conforme alla norma DIN 53438-3, obbligatoria per tutte le cabine che usano vernici infiammabili. Non sostituire il filtro Andreae con versioni non autoestinguenti in una zona classificata ATEX: e una violazione normativa con responsabilita penale.
Sostituzione Carbone Attivo: Breakthrough e Segnali da Non Ignorare
Il carbone attivo e il terzo stadio di filtrazione nelle cabine con vernici a solvente. Il suo compito nella manutenzione cabina verniciatura e trattenere i VOC prima che vengano espulsi in atmosfera. Quando e saturo non lo vedi: non cambia colore, non si deforma. Il segnale che avverti e l’odore di solvente percettibile a valle della cabina anche con l’impianto in funzione. Questo fenomeno si chiama breakthrough.
Per acquistare il carbone attivo in sacco da 25 kg di ricambio, la quantita necessaria per una cabina standard di 3×4 metri e tipicamente 2-6 sacchi in funzione del volume del letto e del tipo di solvente. Per xilolo e toluene il carbone dura di piu. Per acetone si satura molto prima.
Pulizia della Cabina: Ventilatore, Vasca e Struttura
La manutenzione cabina verniciatura non riguarda solo i filtri. Riguarda anche il ventilatore, la struttura e, nelle cabine a velo d’acqua, la vasca.
Ventilatore
Le pale del ventilatore accumulano vernice nel tempo, soprattutto nelle cabine a secco. Questo accumulo squilibra il girante, aumenta le vibrazioni, riduce la portata e accelera l’usura dei cuscinetti. La pulizia va fatta ogni 3 mesi per carrozzerie intensive, ogni 6-12 mesi per utilizzi piu leggeri.
Struttura e giunti
La struttura in lamiera zincata va ispezionata periodicamente per verificare l’assenza di corrosione e lo stato delle guarnizioni di tenuta. Per il collegamento tra la cabina e la rete di estrazione, il tubo flessibile trasparente per aspirazione va ispezionato per verificare l’assenza di ostruzioni, piegature eccessive o deterioramento del materiale.
Controlli Elettrici e ATEX: Verifica Periodica dei Componenti
Le cabine di verniciatura con vernici a solvente sono classificate ATEX. Tutti i componenti elettrici nella zona classificata, illuminazione, motoriduttore, interruttori, devono essere certificati ATEX e verificati periodicamente da un tecnico abilitato. Una lampadina non ATEX installata in sostituzione di quella originale in una zona classificata e una violazione grave con responsabilita penale autonoma.
Il Registro di Manutenzione: Cosa Documentare per le Ispezioni
Il registro di manutenzione e il documento che trasforma una buona manutenzione cabina verniciatura in una prova legale. Ogni intervento deve essere annotato con data, tipo di attivita, componenti sostituiti con caratteristiche tecniche e quantita, e firma del tecnico esecutore. Un registro incompleto con annotazioni generiche senza date precise non ha valore probatorio in sede ispettiva.
E il primo documento richiesto dagli ispettori ASL e ARPA durante i sopralluoghi nelle cabine di verniciatura. Chi lo ha aggiornato e completo supera l’ispezione. Chi non lo ha, indipendentemente dallo stato fisico della cabina, riceve contestazioni.
Come AIRMEC Gestisce la Manutenzione delle Cabine di Verniciatura
AIRMEC offre contratti di manutenzione cabina verniciatura per impianti di ogni tipo e marca. Ogni contratto include ispezione periodica di tutti i componenti, sostituzione dei filtri con prodotti certificati, misurazione della portata d’aria nella zona di verniciatura, misurazione della concentrazione di VOC in uscita dove richiesto dall’autorizzazione alle emissioni e consegna del registro di manutenzione aggiornato. Per i clienti che preferiscono fare la manutenzione cabina verniciatura internamente, AIRMEC fornisce i prodotti di ricambio con scheda tecnica e indicazione delle quantita necessarie.
Contatta AIRMEC al +39 0825 998381 o scrivi a info@airmec.biz per un piano di manutenzione su misura o per ordinare i prodotti di ricambio.
Conclusione
La manutenzione cabina verniciatura non e un costo: e un investimento che si recupera in efficienza, sicurezza e conformita normativa. Una cabina con filtri saturi consuma piu energia, protegge di meno e crea rischi reali per gli operatori. La manutenzione cabina verniciatura fatta con le frequenze giuste e documentata correttamente e anche la cosa piu semplice da dimostrare in caso di ispezione. Se non sai da dove cominciare, un sopralluogo tecnico risolve tutto in tempi brevi.
Domande frequenti: Manutenzione Cabina Verniciatura
Ogni quanto si deve fare la manutenzione della cabina di verniciatura?
La frequenza della manutenzione cabina verniciatura dipende dal tipo di vernice e dall’intensita di utilizzo. Per una carrozzeria automotive con uso giornaliero e vernici bicomponente, il filtro Andreae va sostituito ogni 2-4 settimane. Per un mobilificio con vernici all’acqua, ogni 6-8 settimane. Il carbone attivo va sostituito ogni 2-4 mesi per usi intensivi con solventi, ogni 6-12 mesi per utilizzi piu leggeri.
Come si capisce quando il filtro Andreae della cabina di verniciatura e saturo?
Il segnale principale e la riduzione del flusso d’aria nella zona di verniciatura. Gli operatori percepiscono un’aria meno fresca e meno in movimento. Il controllo visivo del filtro frontale lo conferma: il cartone e completamente carico di vernice e cambiato di colore.
La manutenzione della cabina di verniciatura e obbligatoria per legge?
Si. Il D.Lgs 81/2008 art. 64 impone al datore di lavoro di mantenere gli impianti tecnici in perfetto stato di funzionamento. Per le cabine con solventi organici, l’obbligo e rafforzato dal Titolo IX sugli agenti chimici. Ogni intervento deve essere documentato nel registro di manutenzione.
Cosa succede se non si sostituisce il carbone attivo in una cabina di verniciatura?
Quando il carbone e saturo, i solventi organici volatili passano attraverso il filtro senza essere adsorbiti. Vengono espulsi in atmosfera, violando potenzialmente l’autorizzazione alle emissioni, oppure ricircolati nell’ambiente di lavoro aumentando le concentrazioni di VOC oltre i VLEP. Il segnale e l’odore di solvente percettibile a valle della cabina anche con l’impianto in funzione.
Chi puo fare la manutenzione della cabina di verniciatura?
La manutenzione ordinaria, sostituzione filtri e pulizia, puo essere fatta internamente se l’operatore conosce il sistema. I controlli elettrici e la verifica delle certificazioni ATEX richiedono invece un tecnico abilitato. Ogni intervento, indipendentemente da chi lo esegue, deve essere documentato nel registro di manutenzione con data, tipo di intervento e firma.
