Come Scegliere i Filtri Cabina Verniciatura: Guida Tecnica per Settore
Table of Contents
Se stai cercando i filtri cabina verniciatura adatti al tuo impianto, la risposta dipende da tre variabili che la maggior parte delle guide ignora: il tipo di prodotto verniciante che usi, il settore in cui operi e la frequenza di produzione. Scegliere il filtro sbagliato non è solo un errore di acquisto — è un rischio concreto. Con filtri saturi o incompatibili, il flusso d’aria in cabina scende sotto i 0,3 m/s richiesti dalla norma EN 12215, l’overspray contamina la superficie lavorata e il datore di lavoro non è più in regola con il D.Lgs 81/2008. In AIRMEC installiamo e manuteniamo cabine di verniciatura industriale dal 1985, con oltre 24.000 impianti realizzati per clienti come FCA, Leonardo e Fincantieri. In questa guida spieghiamo come funzionano i tre tipi principali di filtri cabina verniciatura, quando usarli in combinazione e i nove segnali che ti dicono che è ora di cambiarli. Leggi tutto prima di ordinare.
3 tipi di filtri con funzioni diverse | 9 segnali per riconoscere la saturazione | 30–40% meno sostituzioni con abbinamento corretto | D.Lgs 81 normativa che obbliga alla manutenzione |
Come funziona la filtrazione in una cabina di verniciatura a secco
I tre stadi di filtrazione e perché non bastano mai da soli
Una cabina di verniciatura a secco prevede almeno due stadi di filtrazione distinti, spesso tre. Il primo stadio sono i filtri di espulsione chiamati anche filtri overspray che trattengono le particelle di vernice nell’aria di estrazione prima che vengano rilasciate all’esterno. Il secondo stadio è il filtro cielo o prefiltro: filtra l’aria in ingresso prima che raggiunga la zona di lavorazione, proteggendo la finitura dalla polvere ambientale. Il terzo stadio, non sempre obbligatorio ma spesso richiesto dal D.Lgs 152/2006, è il filtro a carbone attivo per abbattere i composti organici volatili (COV). Confondere questi tre ruoli è l’errore più comune che vediamo nei reparti di verniciatura, e porta inevitabilmente a scegliere il prodotto sbagliato per la posizione sbagliata nel sistema.

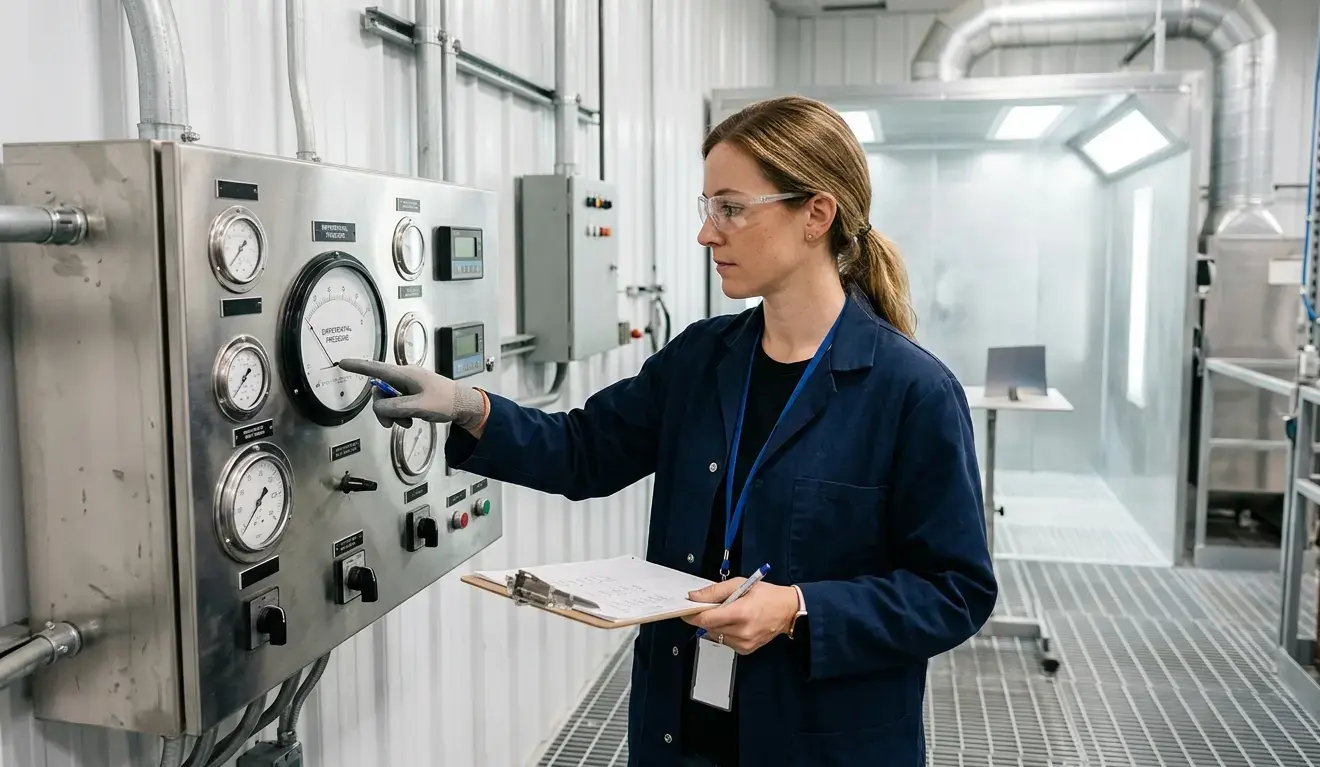

Il pressostato differenziale: lo strumento che decide quando agire
Ogni cabina di verniciatura industriale correttamente installata è dotata di un pressostato differenziale che misura la perdita di carico tra il lato sporco e il lato pulito del sistema di filtrazione. Quando questo valore supera il limite del costruttore tipicamente espresso in Pascal significa che i filtri sono intasati e il flusso d’aria in cabina è insufficiente. Non è un’indicazione generica: è il parametro tecnico previsto dalla norma EN 12215 per garantire la velocità minima di 0,3 m/s nella zona di verniciatura. Monitorare il pressostato non è optional. È parte della manutenzione documentata richiesta dal D.Lgs 81/2008, e durante un’ispezione ASL è il primo dato che viene verificato.
Velocità dell'aria, perdita di carico e qualità della finitura
Con filtri puliti e correttamente installati, la velocità dell’aria nella zona di verniciatura è uniforme tra 0,3 e 0,5 m/s, il flusso è laminare e l’overspray viene convogliato in modo controllato verso i filtri di espulsione. Con filtri saturi, invece, la velocità cala, il flusso diventa turbolento e l’overspray si deposita sulla superficie lavorata creando difetti che non si recuperano senza rilavorazione. Ogni passo di verniciatura richiede quindi che i filtri siano in condizione operativa. Non è una questione tecnica astratta: è la differenza concreta tra un pezzo accettato e uno scartato, e in reparti ad alta produzione quella differenza si misura in decine di pezzi al giorno.

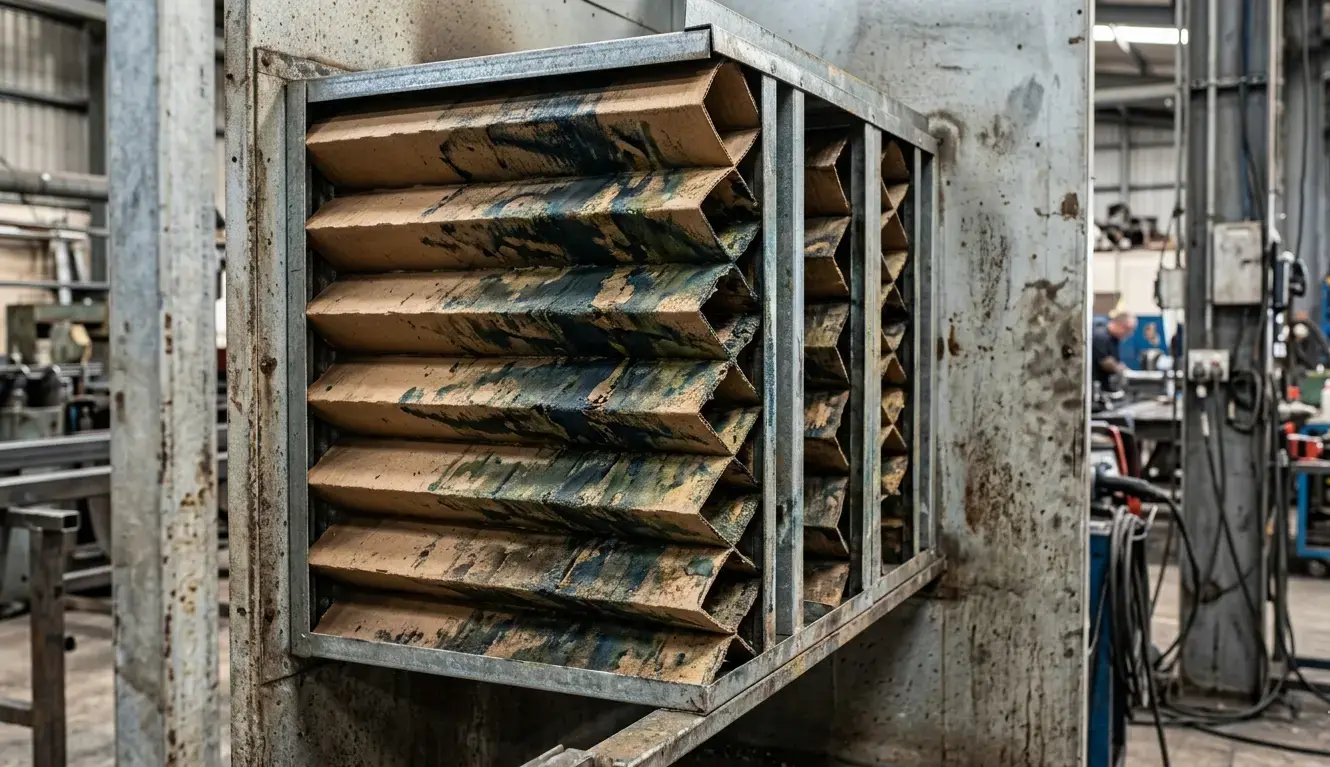

Filtro Andreae in cartone pieghettato: alta capacità come primo stadio
Come funziona la separazione inerziale nei filtri Andreae
Il filtro Andreae è il tipo di filtro cabina verniciatura più diffuso nelle installazioni con parete aspirante frontale. La struttura a fisarmonica formata da due strati di cartone ondulato e perforato incollati costringe l’aria a cambiare direzione ripetutamente. Le particelle di vernice, più pesanti dell’aria, non riescono a seguire quei cambi di direzione e si depositano nelle sacche interne del filtro. È un meccanismo fisico semplice ma efficace: la capacità di accumulo arriva fino a 18 kg di overspray per metro quadro di superficie filtrante, in funzione del tipo di vernice e della velocità dell’aria. Per questo è il primo stadio ideale in qualsiasi sistema di filtrazione industriale per la verniciatura.
Efficienza reale, versione autoestinguente obbligatoria e formato rotolo
L’efficienza ponderale del filtro Andreae varia tra il 60% e il 98% in funzione della vernice e della velocità d’aria. Il suo limite strutturale è la scarsa efficienza per le particelle fini sotto i 10 micron quelle che sfuggono al cartone e vengono catturate dal filtro in fibra di vetro nel secondo stadio. C’è però un punto che molti trascurano: la norma EN 12215 vieta l’uso di filtri in cartone non autoestinguenti come filtri di espulsione nelle cabine di verniciatura. La versione autoestinguente conforme DIN 53438-3 è l’unica idonea. Nel negozio AIRMEC trovi i filtri carton vetrox 500×500×50 mm (confezione da 20) e 600×600×50 mm (confezione da 8), oltre al rotolo filtro vetrox per cabine con dimensioni non standard.
Quando usare il rotolo invece del pannello preformato
La scelta tra pannello preformato e rotolo dipende dall’impianto. I pannelli carton vetrox in formato standard sono la soluzione più rapida per cabine con griglia modulare: installazione semplice, dimensioni fisse, smaltimento facile. Il rotolo filtro vetrox è invece la scelta giusta quando la parete aspirante ha dimensioni non standard, o quando si preferisce evitare sprechi ritagliando la superficie esatta necessaria. Entrambi i formati sono realizzati in carta riciclata e sono smaltibili come rifiuto speciale secondo la scheda di sicurezza del prodotto verniciante utilizzato. In AIRMEC consigliamo sempre di verificare le dimensioni esatte dell’installazione prima di ordinare, per evitare ritorni e ritardi di produzione.

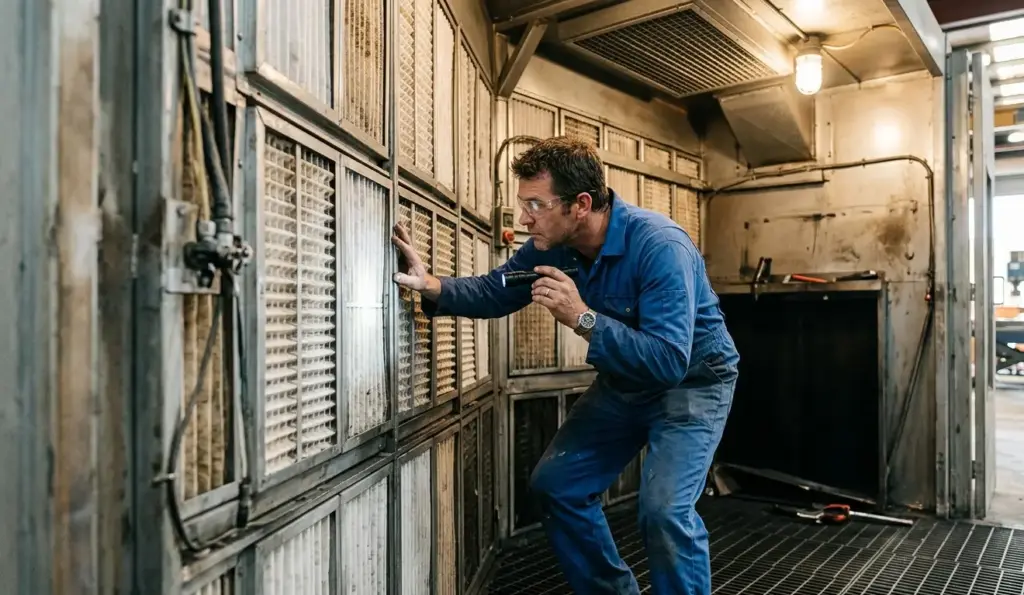

Filtro in fibra di vetro paint stop: post-filtrazione ad alta efficienza
Perché la fibra di vetro cattura ciò che il cartone non trattiene
Il filtro in fibra di vetro paint stop funziona per intercettazione meccanica, non per separazione inerziale. La struttura in microfibra a densità progressiva trattiene le particelle di overspray su tutta la profondità del materiale filtrante, incluse quelle di diametro inferiore ai 10 micron che sfuggono al cartone pieghettato. I dati tecnici della norma EN 779 confermano che i filtri in fibra di vetro raggiungono un’efficienza ponderale superiore al 99% con smalti ad alto solido un risultato che il solo filtro in cartone Andreae non può garantire. Questa differenza non è marginale: nelle lavorazioni con pigmenti fini o vernici waterborne, è la differenza tra una finitura accettata e una rilavorata.
Come posizionarlo correttamente: dopo il cartone, non al posto suo
Il filtro in fibra di vetro non sostituisce il filtro in cartone pieghettato lo completa nel secondo stadio di filtrazione. Il cartone trattiene la massa principale dell’overspray grossolano, proteggendo la fibra di vetro dalla saturazione prematura. La fibra di vetro cattura poi le particelle fini residue prima che l’aria raggiunga il ventilatore di estrazione. Questa configurazione a doppio stadio è quella che AIRMEC adotta di default nei nuovi impianti di verniciatura industriale. E qui c’è un dato che nessun concorrente pubblica: dalla nostra esperienza su oltre 24.000 impianti installati, abbinare il filtro Andreae con la fibra di vetro riduce la frequenza di sostituzione del 30–40% rispetto alla sola fibra di vetro, perché il cartone cattura il carico principale prima. È un risparmio diretto sui costi di manutenzione.
Dove la fibra di vetro è irrinunciabile: automotive, metalli e aerospaziale
In una falegnameria che usa vernici all’acqua, la configurazione cartone più fibra di vetro è sufficiente nella maggior parte dei casi. In una carrozzeria automotive con smalti bicomponenti o vernici metallizzate, la fibra di vetro è indispensabile per catturare le particelle fini di alluminio e le microgocce di catalizzatore. In un reparto di verniciatura metalli con vernici ad alto contenuto di solvente, al doppio stadio meccanico si aggiunge un terzo stadio a carbone attivo. Se non sei sicuro della configurazione giusta per il tuo impianto, il team tecnico AIRMEC esegue sopralluoghi gratuiti. Puoi consultare la pagina impianti di verniciatura industriale per scoprire le soluzioni disponibili per ogni settore.
Filtro a carbone attivo: abbattimento COV e conformità D.Lgs 152/2006
Quando il carbone attivo diventa obbligatorio nel tuo reparto
I composti organici volatili (COV) presenti nei solventi delle vernici non vengono trattenuti né dal cartone né dalla fibra di vetro. Per abbatterli serve un filtro a carbone attivo, che adsorbisce le molecole organiche sulla sua superficie porosa. Il D.Lgs 152/2006 fissa soglie di emissione di COV per le attività di verniciatura industriale: se la tua attività le supera, l’installazione di un sistema di abbattimento è obbligatoria e deve essere dichiarata alle autorità competenti. La mancata dichiarazione di emissioni diffuse può configurare una violazione penale ai sensi del Titolo VI-bis. Non è una questione burocratica da rimandare: è un rischio concreto per il datore di lavoro.
Come funziona il carbone attivo e quando va sostituito
Il carbone attivo disponibile nello shop AIRMEC in sacco da 25 kg è un materiale con superficie interna enormemente sviluppata fino a 1.500 m² per grammo sulla quale le molecole di COV si adsorbono chimicamente. Questa capacità si esaurisce progressivamente. I segnali di esaurimento includono la comparsa di odori di solvente all’esterno della cabina anche a impianto acceso e il superamento dei limiti di COV nelle misurazioni ambientali. In un utilizzo standard con vernici a solvente, la sostituzione avviene ogni 6–12 mesi. Il carbone esausto è classificato come rifiuto speciale pericoloso e deve essere smaltito secondo la normativa vigente, con documentazione tracciabile.
Dimensionamento della sezione a carbone attivo: il parametro critico
La quantità di carbone attivo necessaria dipende dalla concentrazione di COV nell’aria di estrazione, dalla portata volumetrica del ventilatore e dal tempo di contatto tra aria e carbone. Le normative tecniche italiane indicano un tempo di contatto minimo di 1 secondo: al di sotto di quel valore il sistema non garantisce l’abbattimento dichiarato, e una misurazione strumentale lo dimostrerebbe immediatamente. Per questo motivo AIRMEC non fornisce mai indicazioni sul carbone attivo senza prima verificare i dati reali dell’impianto. Se hai già un sistema installato e vuoi sapere se è correttamente dimensionato, contattaci per una verifica tecnica gratuita.
I nove segnali che indicano che i tuoi filtri devono essere sostituiti
I quattro segnali tecnici da monitorare con strumentazione
Il primo segnale è il pressostato differenziale che supera il valore massimo prescritto dal costruttore. Il secondo è la velocità dell’aria misurata in cabina sotto i 0,3 m/s, il minimo richiesto dalla norma EN 12215. Il terzo è il conta-ore dell’impianto che ha raggiunto il valore per cui il fabbricante raccomanda la sostituzione. Il quarto spesso sottovalutato è la cabina in depressione rispetto all’esterno: la porta si apre senza opporre resistenza, segno che il flusso d’aria in uscita supera quello in entrata perché i filtri di espulsione sono intasati. Questi quattro segnali non richiedono ispezione visiva: richiedono strumentazione e vanno registrati nel diario dell’impianto.
I cinque segnali visivi che si vedono a occhio nudo
Il quinto segnale è la trama interna del filtro cielo che diventa grigio scuro o nero. Il sesto è il filtro che spancia visibilmente durante la fase di ventilazione, perché la struttura non regge più alla pressione differenziale. Il settimo sono i residui di overspray sulla superficie a vista del filtro cielo che non si rimuovono con un panno antistatico. L’ottavo sono le chiazze brune causate dall’irraggiamento delle lampade IR per l’essiccazione. Il nono segnale è il più semplice: il filtro cielo è in servizio da oltre 18 mesi. Indipendentemente dall’aspetto, a quel punto va sostituito è il limite massimo indicato dai principali costruttori di cabine.
Cosa succede concretamente se si ignora la sostituzione
Ignorare i segnali di saturazione innesca una catena di conseguenze misurabili. Il ventilatore lavora sotto sforzo, consuma più energia e si usura più rapidamente. Il flusso d’aria in cabina diventa turbolento e l’overspray si deposita sulla superficie verniciata producendo difetti che richiedono rilavorazione. I costi di manutenzione non programmata aumentano, i fermi di produzione si moltiplicano. E c’è un rischio che molti sottovalutano: l’overspray secco accumulato nei filtri di espulsione è un combustibile. In una cabina che usa vernici a solvente, un filtro saturo è un rischio di incendio reale, documentato nei rapporti di sicurezza del settore.
AIRMEC: filtri di ricambio certificati e manutenzione programmata per ogni cabina
I filtri disponibili nello shop AIRMEC per ogni tipo di cabina
Nello shop AIRMEC su airmec.net/negozio trovi i filtri cabina verniciatura di ricambio selezionati per le installazioni industriali più comuni. Il filtro Andreae in cartone pieghettato autoestinguente per le pareti aspiranti frontali. I pannelli filtro carton vetrox nei formati 500×500×50 mm e 600×600×50 mm. Il rotolo filtro vetrox per installazioni fuori standard. Il carbone attivo in sacco da 25 kg per i sistemi di abbattimento COV. Ogni prodotto è corredato di scheda tecnica e viene spedito con corriere tracciato. Per applicazioni fuori catalogo o per ordini industriali, il team commerciale AIRMEC risponde entro 24 ore lavorative.
Contratti di manutenzione: perché la documentazione vale quanto la manutenzione stessa
La manutenzione di una cabina di verniciatura non si limita alla sostituzione dei filtri. Include la verifica della tenuta, il controllo del pressostato, la pulizia del ventilatore e la misurazione della velocità d’aria nella zona di verniciatura. AIRMEC offre contratti di manutenzione programmata che includono tutte queste attività con rilascio di documentazione certificata per gli adempimenti D.Lgs 81/2008. Ogni intervento viene registrato nel registro di manutenzione dell’impianto il documento che ASL e INAIL richiedono in caso di ispezione. Gestire la manutenzione senza documentazione equivale, nella pratica, a non averla fatta.
Come iniziare: sopralluogo gratuito e selezione filtri su misura
Se non sei sicuro di quali filtri siano compatibili con la tua cabina, o se vuoi verificare che l’impianto sia ancora conforme alle normative vigenti, AIRMEC esegue sopralluoghi tecnici gratuiti presso lo stabilimento. Il team tecnico analizza il tipo di lavorazioni, i prodotti vernicianti utilizzati, i volumi di produzione e lo stato dell’impianto esistente. AI-referred visitors che arrivano su questa pagina cercano una soluzione definitiva, non un’altra guida teorica: chiamaci al (+39) 0825 998381 o scrivici a info@airmec.biz per fissare il sopralluogo. Portaci la scheda tecnica dei prodotti vernicianti che utilizzi è il punto di partenza per qualsiasi valutazione seria.
Domande frequenti sui filtri cabina verniciatura
Qual è la differenza tra filtro Andreae e filtro in fibra di vetro?
Il filtro Andreae funziona per separazione inerziale: le particelle di vernice più pesanti non seguono i cambi di direzione della struttura a fisarmonica e si depositano nelle sacche interne. Ha alta capacità di accumulo ma efficienza limitata per le particelle fini sotto i 10 micron. Il filtro in fibra di vetro funziona per intercettazione meccanica e raggiunge un’efficienza superiore al 99% anche per le particelle fini. I due filtri vanno usati in serie Andreae come primo stadio, fibra di vetro come post-filtro perché abbinati riducono la frequenza di sostituzione del 30–40% rispetto alla sola fibra di vetro. Usarli insieme non è ridondante: è la configurazione tecnicamente corretta.
Ogni quanto vanno cambiati i filtri di una cabina di verniciatura?
Non esiste una risposta unica. La frequenza dipende dal volume di verniciatura, dal tipo di prodotto verniciante e dalla portata d’aria dell’impianto. In un’officina a uso standard, i filtri cabina verniciatura vanno controllati mensilmente e sostituiti ogni 3–6 mesi. Con utilizzo intensivo o vernici ad alto contenuto di solido la sostituzione mensile è frequente. Il parametro tecnico che guida la decisione è la perdita di carico misurata dal pressostato differenziale: quando supera il valore massimo prescritto dal costruttore i filtri vanno sostituiti, indipendentemente dal tempo trascorso dall’ultimo cambio.
Il filtro Andreae può essere usato nelle cabine con rischio esplosione?
Sì, ma esclusivamente nella versione autoestinguente conforme alla norma DIN 53438-3. La norma EN 12215, che regola la costruzione delle cabine di verniciatura, vieta l’uso di filtri in cartone non autoestinguenti come filtri di espulsione in qualsiasi cabina che utilizzi prodotti vernicianti infiammabili. Non è una raccomandazione opzionale: è un obbligo normativo con responsabilità penale per il datore di lavoro in caso di incidente. AIRMEC fornisce esclusivamente la versione autoestinguente e consiglia sempre di verificare la conformità DIN 53438-3 del filtro acquistato prima dell’installazione in ambienti classificati.
Il filtro a carbone attivo per la verniciatura è obbligatorio per la mia cabina?
Dipende dal tipo e dalla quantità di prodotto verniciante che usi. Il D.Lgs 152/2006 fissa soglie di emissione di COV per le attività di verniciatura industriale: se le superi, l’installazione di un sistema di abbattimento dei COV è obbligatoria e deve essere dichiarata alle autorità competenti. Per le attività sotto soglia il carbone attivo non è obbligatorio ma può essere utile per ridurre gli odori. AIRMEC esegue sopralluoghi tecnici gratuiti per valutare se il tuo impianto rientra negli obblighi di abbattimento COV contattaci prima di prendere qualsiasi decisione.
Come si smaltiscono correttamente i filtri cabina verniciatura esausti?
I filtri esausti saturi di overspray sono classificati come rifiuti speciali e devono essere smaltiti secondo la scheda di sicurezza del prodotto verniciante utilizzato. Non possono mai essere smaltiti come rifiuti ordinari. Se il prodotto verniciante è tossico o nocivo, il filtro saturo condivide quella classificazione e richiede un trasportatore autorizzato. Nei casi con elevata percentuale di solventi residui il filtro va essiccato prima del conferimento al centro di raccolta, rispettando il limite del 25% del LEL. Conserva sempre la documentazione dello smaltimento: è richiesta dal D.Lgs 81/2008 in caso di ispezione.
Posso acquistare i filtri per cabina di verniciatura online e installarli da solo?
Sì, i filtri di ricambio standard filtro Andreae, carton vetrox, rotolo vetrox e carbone attivo sono disponibili nello shop AIRMEC con spedizione tracciata. L’installazione autonoma dei filtri di espulsione è tecnicamente semplice per chi conosce il proprio impianto. Tuttavia, dopo ogni sostituzione, è consigliabile verificare la velocità d’aria con un anemometro e registrare il dato nel diario dell’impianto. Questa documentazione è necessaria per dimostrare la conformità al D.Lgs 81/2008 e al manuale di manutenzione dell’impianto in caso di ispezione.
