Filtri a carboni attivi: tipi e come sceglierli
Table of Contents
I filtri a carboni attivi sono i dispositivi che alloggiano il carbone attivo all’interno di un impianto di trattamento aria e catturano gas, vapori e odori per adsorbimento. Ma una volta deciso di usarli, la domanda pratica è un’altra: quale filtro? Cartuccia cilindrica, cella piana, modulo a tasca o colonna adsorbente? E con quale carbone? La scelta giusta nasce dall’incrocio di tre fattori formato, tipo di carbone e posizione nella catena di filtrazione non dal semplice “compro del carbone”. In questa guida ci concentriamo proprio su questo: i tipi di filtro, come leggerne le specifiche secondo le norme tecniche e come scegliere quello adatto al tuo impianto. Per la chimica dell’adsorbimento, la durata del carbone e il suo smaltimento rimandiamo alla guida dedicata al carbone attivo industriale.
Filtro a carboni attivi: di cosa parliamo
Un filtro a carboni attivi è formato da tre elementi: un involucro (cartuccia, cella, colonna), la carica di carbone e la posizione che occupa nell’impianto. Lavora per adsorbimento le molecole di gas si fissano sulla superficie porosa del carbone quindi in modo chimico-fisico, non meccanico come un filtro a tasca per polveri. È un componente di sistema, non un semplice consumabile: per questo va scelto e dimensionato, non solo acquistato. Come funziona nel dettaglio il carbone lo spieghiamo nella guida al carbone attivo; qui guardiamo al contenitore.
Le tipologie di filtri a carboni attivi
Il principio è sempre l’adsorbimento, ma il “contenitore” cambia in base a portata, spazio disponibile e tipo di impianto. Ecco i formati più diffusi.
Cartucce cilindriche

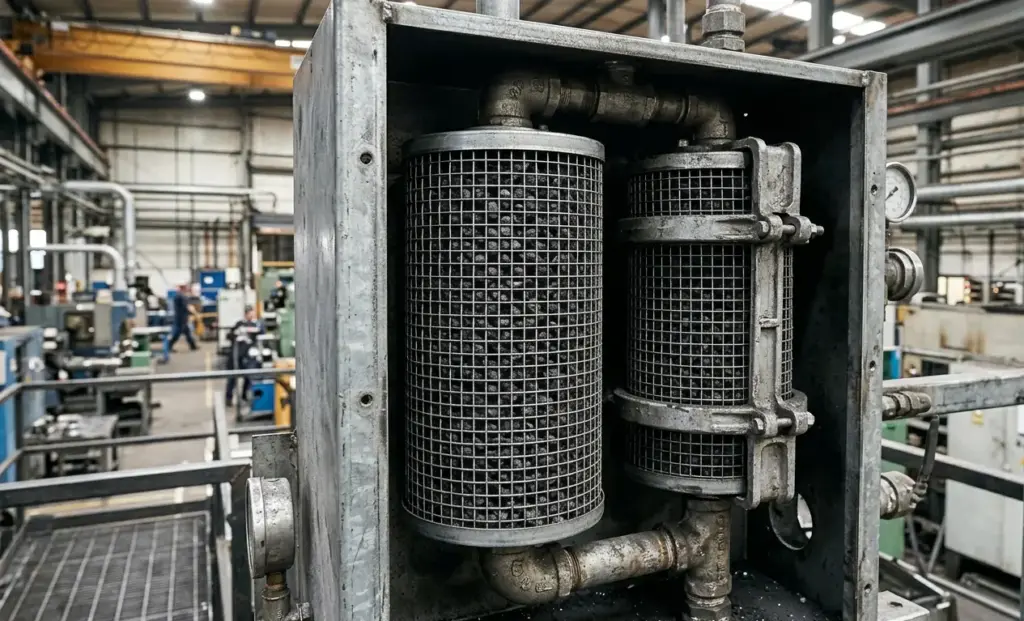

Cestelli metallici a doppia rete coassiale che racchiudono carbone in cilindretti (pellet) o granuli. L’aria attraversa la parete dall’esterno verso l’interno, con tempi di contatto ottimizzati. Sono il formato classico per abbattere i COV della verniciatura e per impianti di media e grande portata, grazie alla struttura robusta adatta a cicli intensivi.
Celle e pannelli piani

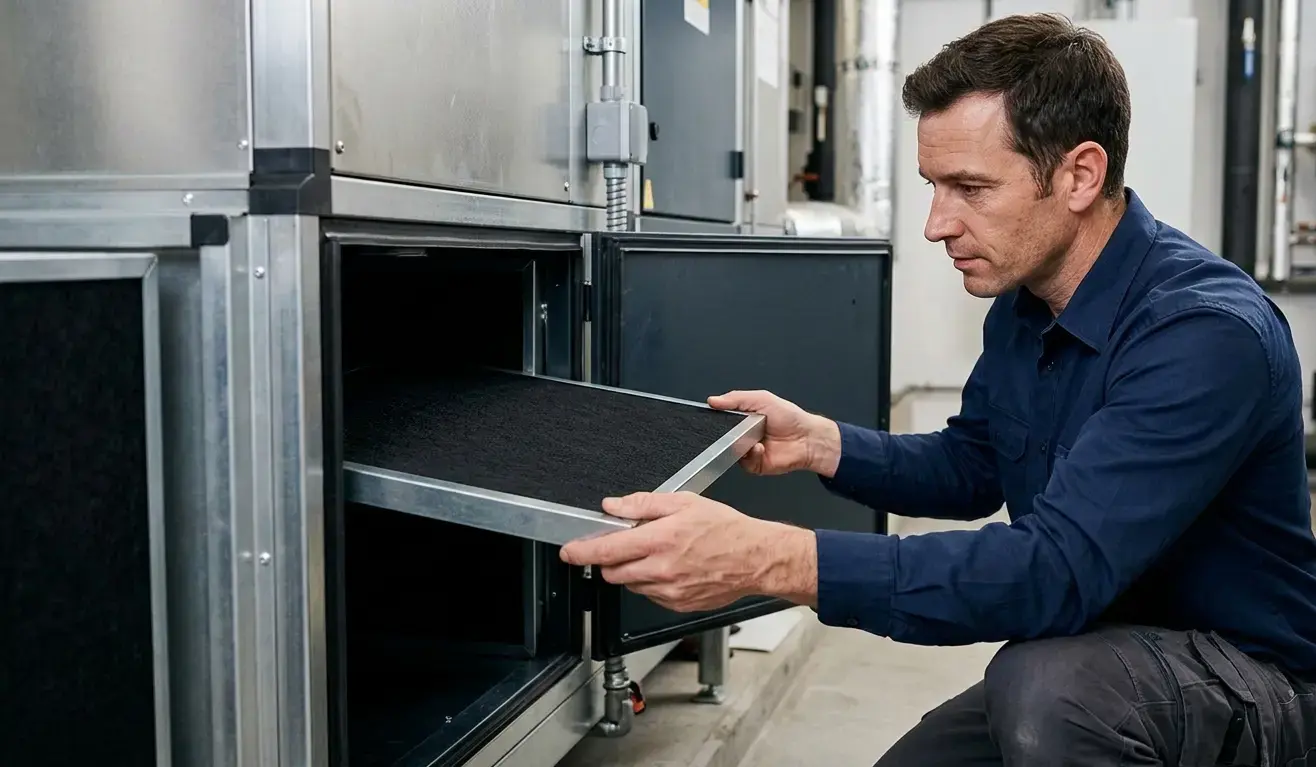

Pannelli con telaio metallico che contengono il carbone tra due lamiere forate. Compatti e facili da inserire nelle unità di trattamento aria come stadio di adsorbimento dopo i filtri meccanici. Sono pratici da estrarre e sostituire, ideali dove lo spazio in macchina è limitato.
Filtri a tasca e moduli combinati
In alcune configurazioni il carbone è integrato nel setto di un filtro a tasca, oppure abbinato a celle ionizzanti e ozonizzanti in un unico modulo che unisce sanificazione e abbattimento odori. Sono soluzioni “tutto in uno” per impianti civili e industriali con esigenze miste.
Torri e colonne adsorbenti
Per grandi portate o concentrazioni rilevanti si usano serbatoi e colonne riempiti di carbone granulare, con setti che obbligano l’aria a un percorso lungo. Il tempo di contatto prolungato massimizza l’efficienza: è la scelta per impianti chimici, farmaceutici e laboratori.
Come leggere le specifiche: le classi a norma
Qui si fa un errore frequente: confrontare filtri guardando parametri diversi. I filtri a gas e i filtri per le polveri seguono norme distinte.
I filtri molecolari a carbone in ventilazione si valutano secondo la serie ISO 10121, che definisce i metodi di prova per media e dispositivi di adsorbimento in fase gassosa (riferimenti su ISO). I pre-filtri meccanici a monte si classificano invece secondo la ISO 16890. Sul filtro vero e proprio i parametri che contano sono portata nominale, perdita di carico, quantità di carbone e tempo di contatto non i parametri di qualità del carbone (numero di iodio, superficie BET), che riguardano il materiale e li trovi nella guida #29. Confrontare un filtro a gas con un pre-filtro per polveri, o un dato di portata con uno di qualità del media, porta a scelte sbagliate.
Il carbone giusto nel filtro giusto
Lo stesso involucro può ospitare carboni diversi, e qui si gioca l’efficacia reale. Per COV e solventi il caso della verniciatura si usa carbone standard granulare o in pellet. Quando l’inquinante è ammoniaca, acido solfidrico, formaldeide o gas acidi, serve invece un carbone impregnato con reagenti specifici, che cattura la molecola anche per reazione chimica. In pratica: prima si individua l’inquinante, poi si sceglie il carbone, infine il formato che lo contiene. Quale carbone esattamente, con quali parametri, lo approfondiamo nella guida al carbone attivo industriale.
La pre-filtrazione: l'errore che brucia il carbone
Ecco l’errore più costoso e più frequente: mandare aria polverosa direttamente sul carbone. Il carbone non trattiene le polveri anzi, queste ne intasano i pori, riducendone la superficie utile e accorciandone drasticamente la vita.

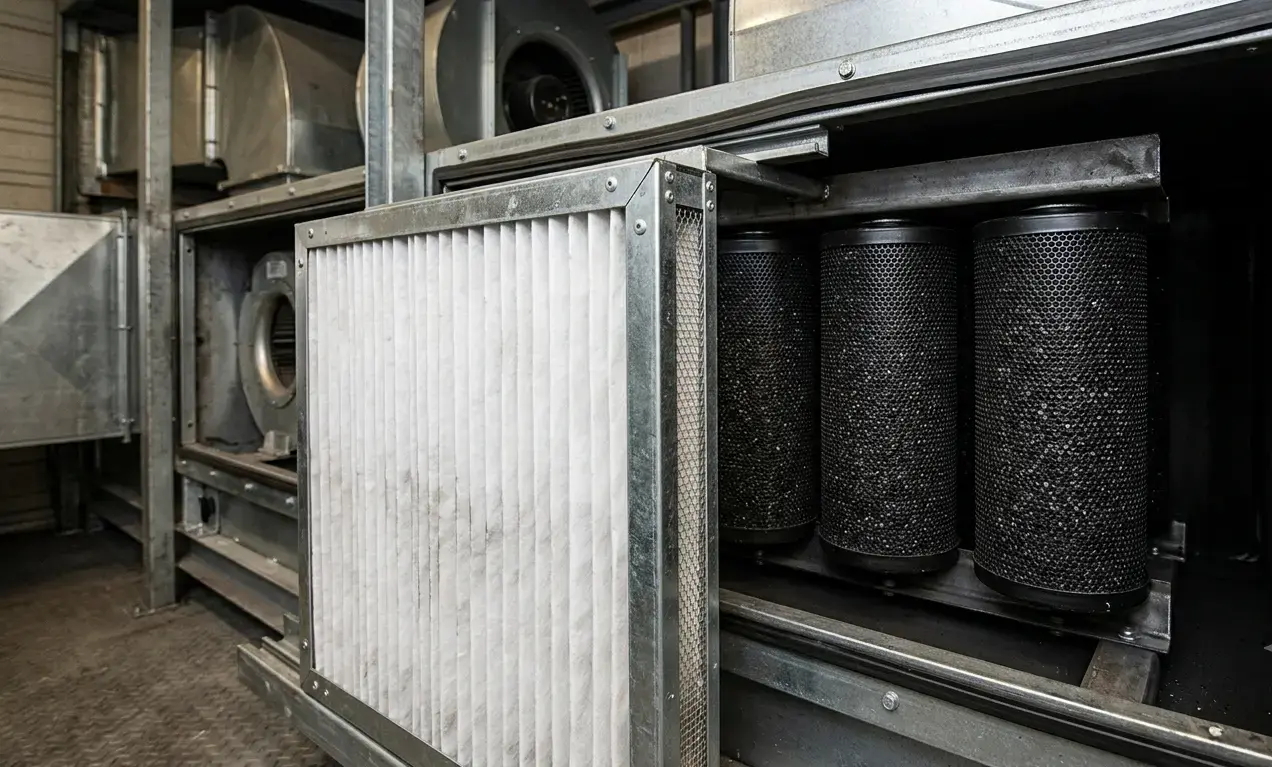

La regola è semplice: a monte di ogni filtro a carboni attivi va sempre uno stadio di pre-filtrazione meccanica (celle o filtri a tasca) che cattura il particolato e protegge il carbone. Negli impianti di verniciatura, per esempio, i filtri overspray precedono il carbone proprio per questo. Trascurare la pre-filtrazione significa sostituire il carbone molto più spesso del necessario. Se nel tuo processo c’è polvere, parti dalla filtrazione delle polveri e solo dopo dimensiona il filtro a carbone.
Come scegliere il filtro a carboni attivi
Mettendo insieme i pezzi, la scelta segue quattro passaggi in ordine:
Primo, caratterizza l’inquinante: COV e solventi indirizzano verso carbone standard, gas acidi e ammoniaca verso carbone impregnato. Secondo, valuta portata e spazio: portate elevate o concentrazioni alte chiedono torri e colonne, gli spazi ridotti in UTA chiedono celle o cartucce. Terzo, controlla la presenza di polveri e inserisci la pre-filtrazione adeguata. Quarto, dimensiona quantità di carbone e tempo di contatto sul limite che devi rispettare. Spesso il filtro a carbone è l’ultimo stadio di una catena più lunga, come negli impianti di abbattimento degli odori industriali: è lì, nella sequenza giusta, che dà il meglio.
Perché scegliere AIRMEC
Dal 1985 progettiamo impianti di trattamento aria industriale su misura, con oltre 24.000 installazioni e clienti come Fincantieri, Leonardo e Trenitalia. Sul carbone attivo non vendiamo “una cartuccia”: analizziamo l’inquinante, scegliamo formato e tipo di carbone, inseriamo la pre-filtrazione corretta e dimensioniamo il tempo di contatto. Progettazione, fornitura, installazione e manutenzione certificata con un unico interlocutore.
Devi specificare o sostituire un filtro a carboni attivi e non sai da dove partire? Richiedi un sopralluogo tecnico: definiamo insieme formato, carbone e configurazione giusti per il tuo processo. Contattaci →
Domande Frequenti
Quali tipi di filtri a carboni attivi esistono?
I formati più diffusi sono le cartucce cilindriche, le celle e i pannelli piani, i filtri a tasca con carbone integrato e le torri o colonne adsorbenti per grandi portate. La scelta dipende da portata d’aria, spazio disponibile e tipo di impianto.
I filtri a carboni attivi fermano le polveri?
No. Il carbone agisce solo sui gas e sui vapori, per adsorbimento. Le polveri vanno catturate prima, con una pre-filtrazione meccanica: senza, il particolato intasa i pori del carbone e ne riduce drasticamente la durata.
Che differenza c'è tra una cartuccia cilindrica e una cella a carboni attivi?
La cartuccia cilindrica è un cestello a doppia rete attraversato dall’aria dall’esterno verso l’interno, adatta a portate medio-grandi e a cicli intensivi. La cella piana è un pannello compatto, più semplice da inserire e sostituire nelle unità di trattamento aria con poco spazio.
Come si classificano i filtri a carboni attivi?
I filtri di adsorbimento in fase gassosa si valutano secondo la serie ISO 10121, distinta dalla ISO 16890 usata per i filtri del particolato. Sul filtro contano portata nominale, perdita di carico, quantità di carbone e tempo di contatto.
Meglio carbone standard o impregnato nel filtro?
Il carbone standard è ideale per COV e solventi; quello impregnato serve per gas acidi, ammoniaca o formaldeide, che il carbone normale trattiene poco. Si sceglie sempre partendo dall’inquinante da abbattere.
