Banco Aspirante per Carteggiatura: Tipi e Come Sceglierlo
Table of Contents
In molte officine la carteggiatura dei pezzi piccoli si fa ancora su un normale bancone: l’operatore leviga, la polvere sale, si deposita su scaffali, macchine e pezzi già verniciati e, soprattutto, passa davanti al viso di chi lavora. Le polveri di levigatura sono tra le più fini che si producano in produzione: una buona parte resta sospesa in aria per minuti e una mascherina non basta a risolvere il problema alla fonte.
Il banco aspirante per carteggiatura nasce per questo: un piano di lavoro forato che aspira la polvere verso il basso, nel punto esatto in cui si forma, prima che arrivi nella zona di respirazione dell’operatore. In questa guida vediamo come funziona, le configurazioni disponibili, come si calcola la portata e quali dati servono per farsi preparare un preventivo corretto.
Cos’è un banco aspirante e come funziona

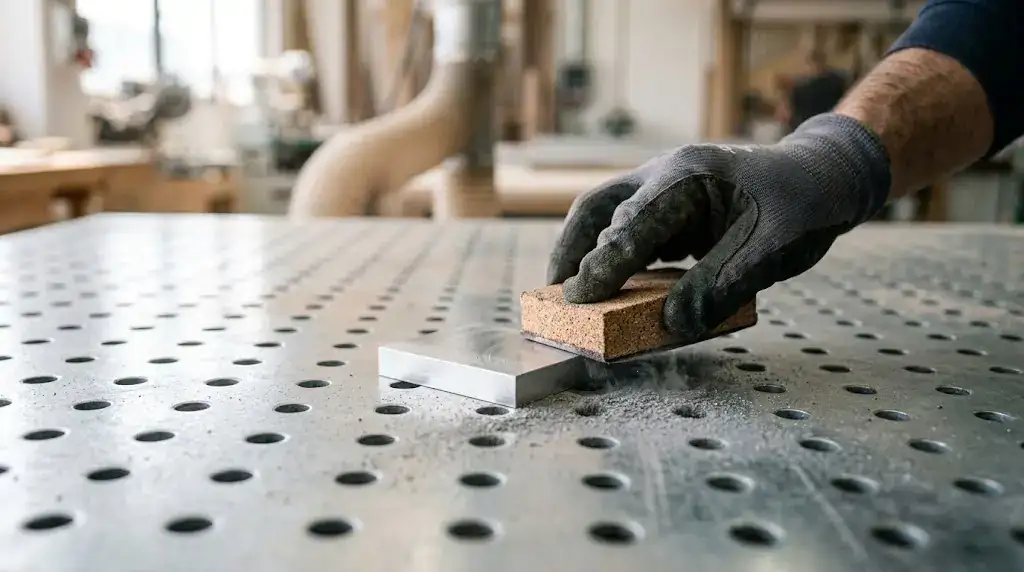

Un banco aspirante (detto anche banco aspirato o tavolo aspirante) è una postazione di lavoro con il piano forato o a feritoie. Sotto il piano c’è un plenum mantenuto in depressione da un ventilatore: l’aria della stanza viene richiamata attraverso il piano e porta con sé la polvere che si stacca dal pezzo durante la carteggiatura.
Il principio è quello della captazione localizzata: invece di aspirare tutto l’ambiente, si cattura l’inquinante a pochi centimetri dalla sorgente, con un flusso che va lontano dal viso dell’operatore e non verso di lui. Da lì l’aria segue due strade possibili:
- verso un impianto centralizzato, se in reparto esiste già un filtro e una rete di tubazioni con portata disponibile;
- verso un gruppo filtrante integrato nel banco stesso, che trattiene la polvere e restituisce aria filtrata in ambiente o la espelle all’esterno.
Il banco aspirante è la soluzione giusta quando il pezzo sta sul piano: mobili e ante di piccole dimensioni, componenti metallici, stampi, pezzi in marmo, compositi o resine. Per pezzi grandi, che l’operatore lavora girandoci intorno, serve una cabina (ne parliamo più avanti).
Le configurazioni: quale banco per quale officina
Non esiste un banco aspirante “universale”: la scelta dipende soprattutto da cosa c’è già in reparto e da quanta polvere si produce in un turno. Le versioni che Airmec realizza coprono i casi più comuni:
| Configurazione | Come filtra | Quando sceglierla |
|---|---|---|
| Banco aspirante basic | Nessun filtro a bordo: bocche di captazione Ø 250 mm da collegare all’impianto centralizzato | Reparti che hanno già un filtro centralizzato con portata residua sufficiente |
| Banco aspirante accessoriato | Gruppo autonomo con ventilatore e filtri a cartucce al posto dei filtri a tasche | Postazioni isolate, nessun impianto centrale, uso non continuativo |
| Banco aspirante autopulente | Filtri a cartucce con pulizia elettropneumatica gestita da temporizzatore ciclico | Carteggiatura per molte ore al giorno, polveri molto fini, poca voglia di fermarsi a pulire i filtri |
| Cabina di carteggiatura | Filtri a secco sul frontale, poi maniche filtranti con scuotimento e raccolta in bidoni chiusi | Pezzi grandi o lavorazioni che non stanno su un banco |
Tutti i banchi sono costruiti in lamiera zincata, con marcatura CE. Per le polveri di toner, che richiedono filtri assoluti e un ciclo diverso, esiste una linea dedicata: banco aspirante Aspiratoner.
Banco aspirante o cabina di carteggiatura?
La domanda che risolve quasi sempre il dubbio è: il pezzo si appoggia sul piano e l’operatore lavora da un lato? Se sì, il banco è la scelta più efficiente, perché aspira solo il volume d’aria che serve. Se invece il pezzo supera la superficie del piano, va lavorato su più lati o in verticale (porte, pannelli, scocche, telai), il flusso verso il basso non riesce più a raggiungere tutta la zona in cui si genera la polvere.
In quei casi la soluzione è la cabina di carteggiatura, che crea un flusso orizzontale su tutta la zona di lavoro e raccoglie la polvere sul fronte filtrante. Una regola pratica che usiamo nei sopralluoghi: se il pezzo sporge oltre il bordo del banco per più di un terzo della sua lunghezza, conviene valutare la cabina. Per un confronto più ampio tra impianti singoli e reti di reparto vedi anche aspirazione centralizzata o localizzata.
Come si dimensiona: portata, velocità sul piano e filtri
Il dato di partenza è la velocità dell’aria attraverso il piano di lavoro. Deve essere abbastanza alta da trattenere le particelle lanciate dall’utensile, ma non così alta da far “volare” i pezzi leggeri o da raffreddare troppo l’ambiente in inverno. Come ordine di grandezza, per la carteggiatura manuale e con levigatrici orbitali si lavora indicativamente tra 0,5 e 1 m/s sulla superficie forata; il valore preciso dipende da utensile, materiale e distanza del pezzo dal piano.
La portata si ricava moltiplicando la superficie del piano per la velocità:
Esempio: piano da 1,5 × 0,8 m = 1,2 m². Con una velocità di progetto di 0,7 m/s si ottiene 1,2 × 0,7 × 3.600 ≈ 3.000 m³/h. Se il banco va collegato a un impianto centralizzato, sono questi i metri cubi che la rete esistente deve poter cedere senza togliere aspirazione alle altre macchine.
Altri tre aspetti fanno la differenza nella pratica:
- Levigatrici con aspirazione propria. Le orbitali proiettano la polvere verso l’alto e di lato: collegare la levigatrice a una presa dedicata riduce molto il carico sul piano.
- Filtri. Per polveri di levigatura conviene la cartuccia in poliestere, che offre molta superficie filtrante in poco spazio; per capire come si sceglie vedi la guida al filtro a cartucce industriale.
- Controllo della perdita di carico. Un manometro differenziale sui filtri dice quando le cartucce stanno intasando, prima che l’aspirazione cali in modo visibile.
Legno, metalli, marmo e compositi: cosa cambia
Lo stesso banco non va bene per tutto. Il materiale cambia i rischi e quindi la configurazione:
- Legno. Le polveri di legno duro sono classificate cancerogene: il D.Lgs 81/2008 (Allegato XLIII) fissa un valore limite di 2 mg/m³ sulla frazione inalabile. La polvere fine di legno è anche combustibile: in base alla valutazione del rischio di esplosione possono servire componenti ATEX. Approfondimenti: polveri di carteggiatura del legno e polveri di legno e rischio ATEX.
- Metalli. Le polveri di alluminio e magnesio sono altamente reattive. Non vanno mai aspirate sullo stesso banco usato per acciaio (le scintille della smerigliatura possono innescarle) e richiedono soluzioni dedicate: vedi aspirazione polveri metalliche.
- Marmo, pietra, ceramica. Possono contenere silice cristallina respirabile, per cui l’Allegato XLIII prevede un limite di 0,1 mg/m³: qui contano molto l’efficienza del filtro e la tenuta del banco. Vedi aspirazione polveri di silice.
- Compositi e vetroresina. Si generano fibre e polveri di resina molto fini: servono filtri ad alta efficienza e una pulizia dei filtri frequente, quindi la versione autopulente è in genere la più adatta.
Cosa chiede la normativa
Il D.Lgs 81/2008 chiede al datore di lavoro di ridurre l’esposizione agli agenti chimici e cancerogeni con misure tecniche prima di ricorrere ai dispositivi di protezione individuale. L’aspirazione localizzata alla fonte è proprio una di queste misure: la mascherina resta un complemento, non l’alternativa.
Il banco va inoltre mantenuto in efficienza nel tempo: controlli periodici di portata e velocità di captazione, verifica dei filtri e registrazione degli interventi fanno parte degli obblighi di manutenzione. Come impostarli è spiegato nella guida alle verifiche periodiche degli impianti di aspirazione.
Manutenzione: cosa controllare
- Piano forato: fori e feritoie liberi da residui e nastri abrasivi dimenticati; un piano coperto per metà aspira in modo irregolare.

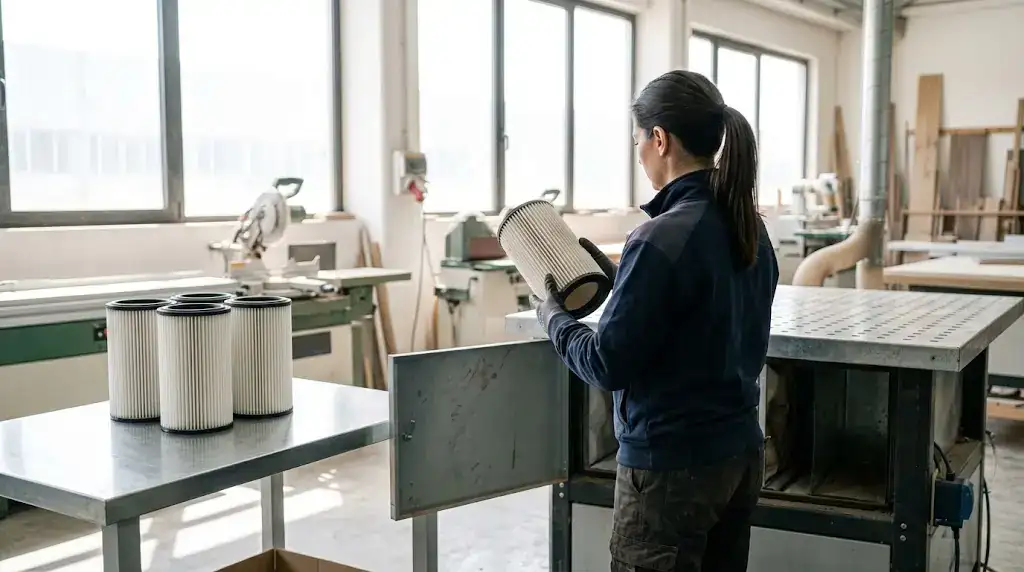

- Cartucce: perdita di carico sotto controllo. Nella versione autopulente, se dopo i cicli di pulizia la differenza di pressione non torna ai valori abituali, la cartuccia va sostituita.
- Raccolta polveri: cassetti o bidoni svuotati prima che siano pieni, con DPI adeguati per l’operazione.
- Aria compressa (solo autopulente): pressione corretta e aria secca, altrimenti la pulizia dei filtri perde efficacia.
- Prove di captazione: una misura di velocità sul piano, ripetuta con regolarità, mostra subito se il banco sta perdendo prestazioni.
I dati da preparare per il preventivo
Per proporre il banco giusto, e non il più grande disponibile, ci servono poche informazioni:
- dimensioni e peso dei pezzi più grandi che verranno lavorati;
- materiali (legno duro o tenero, alluminio, acciaio, marmo, compositi…);
- utensili usati: carteggiatura a mano, orbitali, levigatrici a nastro;
- ore di utilizzo al giorno e numero di postazioni;
- presenza di un impianto centralizzato (diametro del collettore, portata e marca del filtro);
- spazio disponibile, alimentazione elettrica e disponibilità di aria compressa;
- eventuale classificazione ATEX della zona.
Se stai pianificando un intervento più ampio, trovi l’elenco completo nella guida al preventivo di un impianto di aspirazione.
Richiedi una valutazione per la tua postazione di carteggiatura
Airmec progetta e realizza nello stabilimento di Tufo (AV) banchi aspiranti, cabine di carteggiatura e impianti di aspirazione per verniciatura e levigatura, dal singolo banco fino agli impianti di aspirazione delle polveri di legno per intere falegnamerie. Puoi consultare le schede dei modelli basic, accessoriato e autopulente oppure inviarci i dati della tua lavorazione: ti indichiamo la configurazione adatta e la portata corretta.
Domande frequenti sul banco aspirante
Il banco aspirante si può collegare all’impianto di aspirazione esistente?
Sì, la versione basic nasce per questo e ha bocche di captazione da 250 mm. Prima del collegamento va verificato che l’impianto abbia la portata e la pressione residue necessarie, altrimenti si toglie aspirazione alle altre macchine.
Serve l’aria compressa?
Solo per la versione autopulente, che usa impulsi di aria compressa per pulire le cartucce. Le versioni basic e accessoriato non ne hanno bisogno.
Posso carteggiare alluminio e legno sullo stesso banco?
È sconsigliato. Le polveri di alluminio sono molto reattive e mescolate ad altre polveri, o esposte a scintille, aumentano il rischio di incendio ed esplosione. Per i metalli leggeri serve una postazione dedicata.
Ogni quanto si sostituiscono le cartucce?
Non esiste un intervallo fisso: dipende da materiale, ore di lavoro e pulizia. Il riferimento è la perdita di carico letta sul manometro: quando dopo la pulizia non torna ai valori iniziali, la cartuccia va cambiata.
Con il banco aspirante l’operatore può fare a meno della mascherina?
Il banco riduce l’esposizione alla fonte, che per legge è la misura prioritaria. L’uso di DPI resta però stabilito dalla valutazione dei rischi dell’azienda, in particolare con polveri di legno duro o silice.
