Cappa Aspirazione Industriale: Tipi, Dimensionamento e Come Scegliere
Table of Contents
Quando si progetta un impianto di aspirazione, si pensa subito al filtro, al ventilatore, alla rete di condotte. La cappa aspirazione industriale, pero, e il componente che sta alla base di tutto: e il punto in cui i fumi, le polveri o i vapori vengono catturati prima di diffondersi nell’ambiente. Se la cappa aspirazione industriale non funziona bene, non c’e filtro o ventilatore che possa recuperare l’efficienza persa. Questa guida spiega i tipi di cappa aspirazione industriale disponibili, come si dimensiona la portata e come si sceglie il modello giusto per ogni applicazione specifica.
Cos'e una Cappa di Aspirazione Industriale e Come Si Differenzia da un Braccio Aspirante

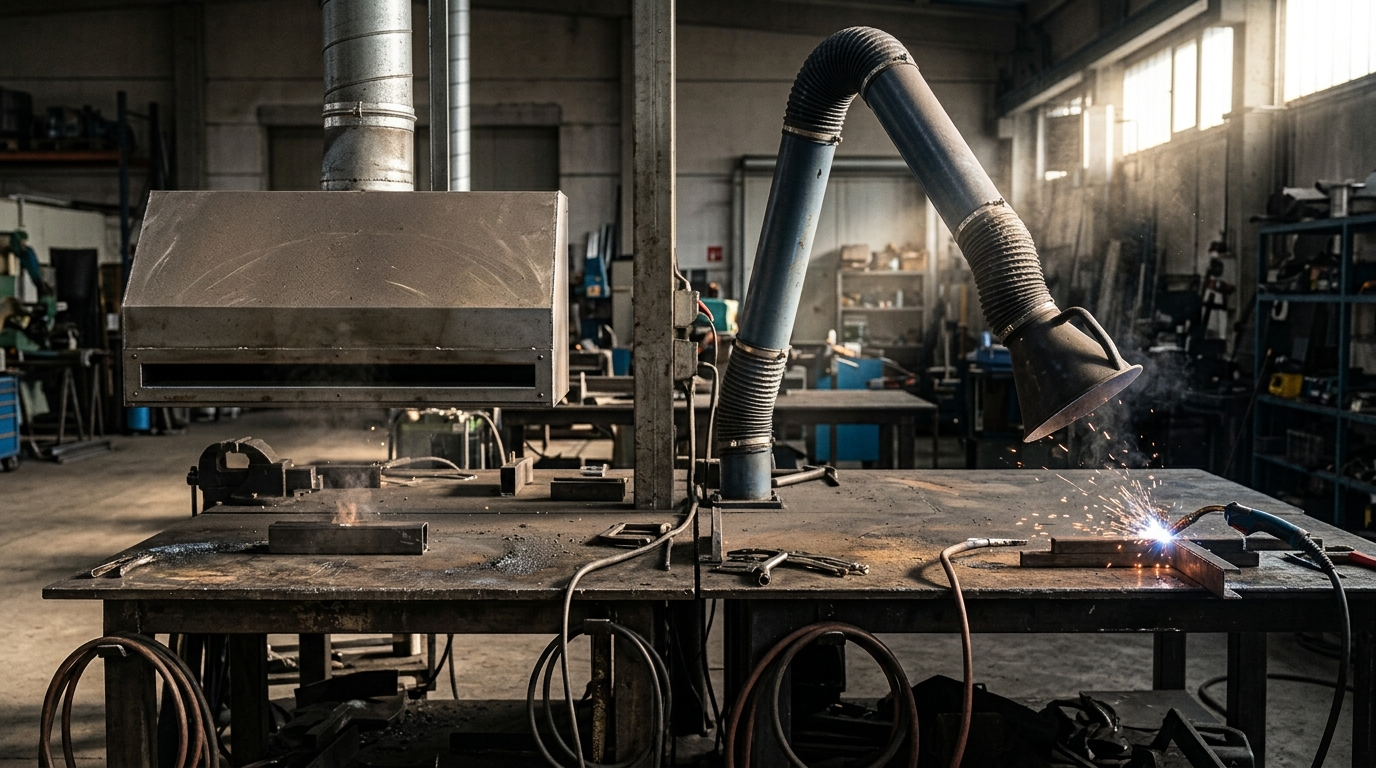

La cappa aspirazione industriale e un dispositivo di captazione localizzata che viene posizionato sopra, lateralmente o attorno alla fonte di emissione per catturare fumi, polveri o vapori prima che si disperdano nell’ambiente di lavoro. A differenza di un braccio aspirante, che si sposta e si regola manualmente vicino alla sorgente, la cappa aspirazione industriale e un sistema fisso installato sulla macchina o sulla postazione in posizione stabile.
Per una panoramica completa sui sistemi di aspirazione in cui la cappa si inserisce come componente di captazione, la guida su aspirazione industriale sistemi normativa guida copre tutte le tecnologie disponibili per processo e settore. La cappa fissa garantisce continuita di captazione indipendentemente dai movimenti dell’operatore: per postazioni dove il contaminante si genera sempre nello stesso punto, e quasi sempre la scelta piu efficiente.
Tipi di Cappe: Laterale, Sopra, Slot, Push-Pull — Quando Scegliere Quale
Cappa laterale
Si monta di lato rispetto alla fonte di emissione. Adatta per pezzi grandi che non possono avere una cappa superiore per ragioni di accesso. La velocita di cattura richiesta e in genere piu alta rispetto a una cappa sopra, perche deve intercettare il flusso di contaminante che si muove lateralmente.

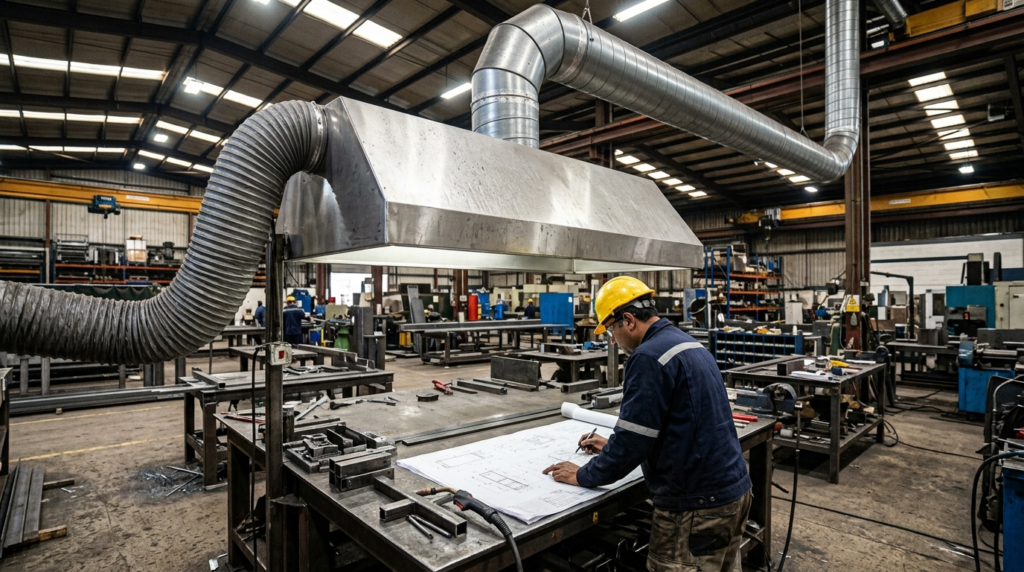

Cappa sopra
E il tipo piu efficiente quando il contaminante sale naturalmente per effetto termico, come i fumi caldi di saldatura e i vapori da processi termici. La risalita termica aiuta il contaminante ad avvicinarsi alla bocca di aspirazione. Richiede portate inferiori rispetto alla cappa laterale per la stessa fonte.
Cappa a slot
Una fessura stretta e lunga sul bordo del piano di lavoro. Molto usata in verniciatura, galvanica e processi chimici dove la fonte di emissione e distribuita su una superficie piana. La velocita nell’imbocco della fessura crea una cortina d’aria efficace che impedisce al contaminante di raggiungere la zona di respirazione.
Come Dimensionare la Portata di una Cappa: Velocita di Cattura e Distanza dalla Fonte

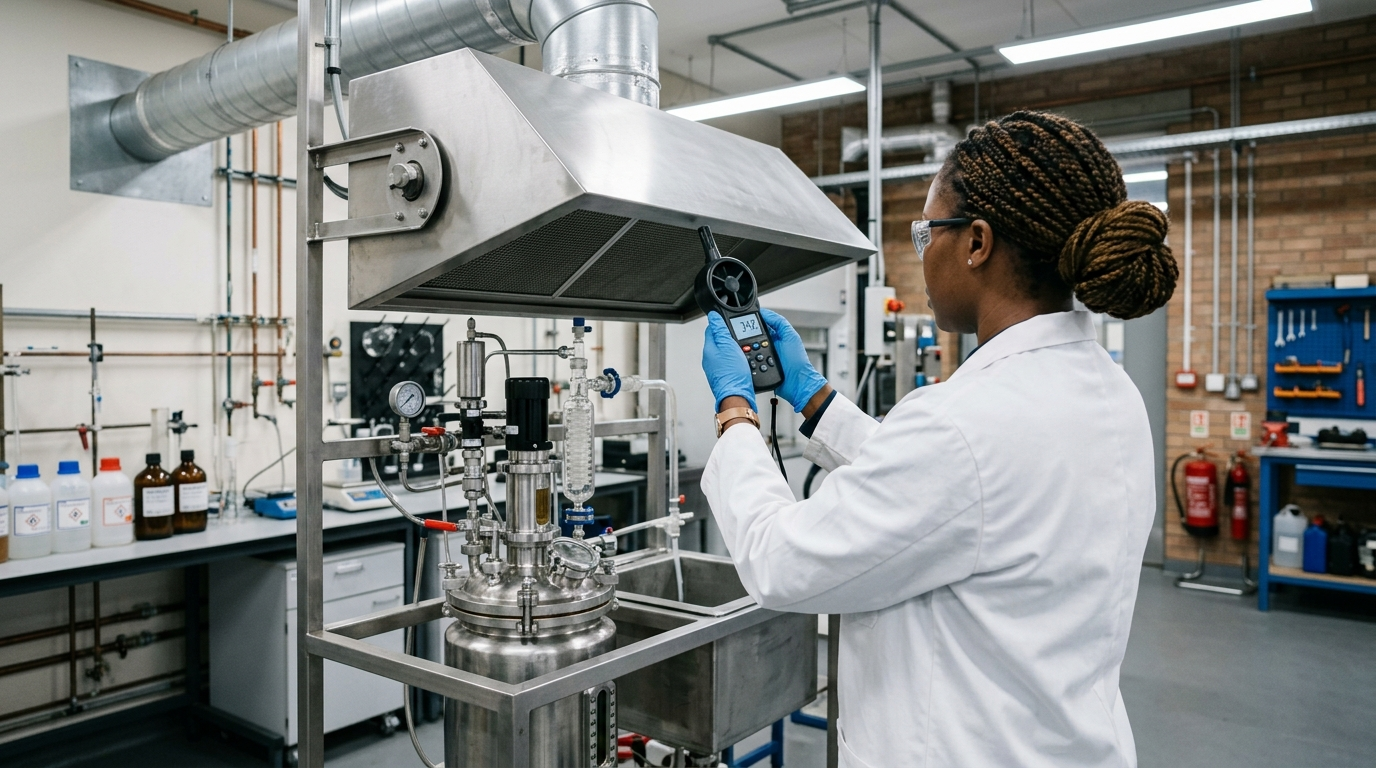

Il dimensionamento della cappa aspirazione industriale parte dalla velocita di cattura, ovvero la velocita dell’aria necessaria al bordo della bocca di aspirazione per catturare il contaminante. L’INAIL pubblica nelle sue linee guida sulla ventilazione localizzata i valori di velocita di cattura raccomandati per le diverse categorie di contaminante, che variano da 0,25 m/s per le emissioni a bassa diffusione in ambienti calmi fino a 2,5 m/s per le emissioni ad alta velocita in ambienti turbolenti.
Questa tabella riassume i valori di velocita di cattura e portata minima per le otto applicazioni piu comuni, basata sui dati di installazione AIRMEC:
Applicazione | Velocita di cattura (m/s) | Portata minima (mc/h per m² apertura) |
Saldatura MIG/MAG | 0,5 – 1,0 m/s | 800 – 1.500 mc/h per m² |
Verniciatura a spruzzo | 0,4 – 0,7 m/s | 600 – 1.200 mc/h per m² |
Smerigliatura | 1,0 – 2,0 m/s | 1.500 – 3.000 mc/h per m² |
Levigatura legno | 0,5 – 1,0 m/s | 800 – 1.500 mc/h per m² |
Taglio plasma | 1,0 – 2,0 m/s | 1.500 – 3.000 mc/h per m² |
Lavorazione chimica (VOC) | 0,3 – 0,5 m/s | 500 – 900 mc/h per m² |
Fonderia | 1,5 – 3,0 m/s | 2.500 – 5.000 mc/h per m² |
Lavorazione alimentare | 0,25 – 0,5 m/s | 400 – 800 mc/h per m² |
Materiali e Versioni ATEX: Quando Servono Componenti Certificati
La cappa aspirazione industriale deve essere realizzata in materiali compatibili con il contaminante e con l’ambiente di installazione. Per polveri e fumi standard, la lamiera zincata e il materiale piu usato. Per ambienti con agenti chimici corrosivi o umidita elevata, serve acciaio inossidabile o materiali plastici resistenti alla corrosione.
Quando la cappa viene installata in zone classificate ATEX, tutti i componenti devono essere certificati per il gruppo e la categoria corrispondenti alla zona. Questo include la cappa stessa, i raccordi di collegamento e la rete di condotte. Una cappa in acciaio standard non e accettabile in zona ATEX se non e messa a terra e non e certificata per il gruppo di polvere o gas presente.
Collegamento alla Rete di Aspirazione: Raccordi, Diametri e Flessibili
Il collegamento tra la cappa aspirazione industriale e la rete di condotte rigide avviene quasi sempre con un tratto in tubo flessibile trasparente per aspirazione. Questo tratto flessibile isola le vibrazioni della macchina dalla rete rigida e compensa eventuali piccoli disallineamenti di installazione. Il diametro del raccordo deve essere calcolato in modo che la velocita nel tratto flessibile resti tra 15 e 25 m/s, il range che evita sia depositi di particolato sia perdite di carico eccessive.
La lunghezza del tratto flessibile deve essere la minima necessaria: ogni metro in piu aumenta le perdite di carico e riduce la portata effettiva della cappa. Nella maggior parte delle installazioni, un tratto di 50-100 cm di flessibile e sufficiente.
Applicazioni Tipiche: Saldatura, Verniciatura, Polveri, Fumi Chimici
Nella saldatura, la cappa aspirazione industriale sopra la postazione si usa quando il pezzo e fisso e di grandi dimensioni. Il flusso termico ascendente dei fumi caldi facilita la captazione con portate contenute. Nella verniciatura manuale, la cappa a slot crea una cortina d’aria efficace che cattura i vapori di solvente prima che raggiungano la zona di respirazione.
Per le applicazioni dove l’aria catturata contiene VOC, come verniciatura e lavorazioni chimiche, il carbone attivo in sacco da 25 kg e lo stadio di trattamento a valle della cappa che assorbe i vapori organici prima dell’espulsione in atmosfera. Nelle applicazioni di verniciatura, il filtro Andreae viene installato tra la cappa e il ventilatore di estrazione per catturare le particelle di overspray.
Normativa D.Lgs 81/2008: Obblighi Tecnici per la Captazione alla Fonte
Il D.Lgs 81/2008 Titolo IX obbliga il datore di lavoro ad adottare misure tecniche per ridurre l’esposizione dei lavoratori agli agenti chimici sotto i VLEP. La captazione alla fonte tramite cappa e la misura tecnica primaria per questo obbligo: e piu efficiente della ventilazione generale perche intercetta il contaminante prima che si mescoli all’aria dell’ambiente. Chi non ha sistemi di captazione alla fonte adeguati rischia sanzioni amministrative e penali e, in caso di malattia professionale documentata, responsabilita del datore di lavoro.
Come AIRMEC Progetta e Installa le Cappe di Aspirazione
AIRMEC progetta e installa cappe aspirazione industriale per applicazioni di saldatura, verniciatura, lavorazione legno, processi chimici e alimentari in tutta Italia. Ogni progetto di cappa aspirazione industriale inizia con l’analisi del contaminante, della geometria della postazione e dei movimenti dell’operatore. Solo dopo questa analisi si sceglie il tipo di cappa, si calcola la portata e si dimensiona la rete di collegamento.
In un recente progetto per un reparto di verniciatura su pannelli in legno, AIRMEC ha installato una cappa a slot sul bordo del piano di verniciatura con portata di 2.400 mc/h e collegamento alla rete tramite tratto flessibile da 150 mm. La concentrazione di xilolo nell’aria della zona di lavoro misurata post-installazione era sotto il 5% del VLEP.
Contatta AIRMEC al +39 0825 998381 o scrivi a info@airmec.biz per una valutazione tecnica gratuita.
Conclusione
La cappa aspirazione industriale e il componente che determina se un impianto di aspirazione funziona o non funziona nella pratica. Scegliere il tipo sbagliato o dimensionare male la cappa aspirazione industriale significa filtri e ventilatori perfetti che non riescono a proteggere gli operatori perche il contaminante sfugge prima ancora di raggiungere la rete. Capire la velocita di cattura necessaria per il tuo processo e la geometria giusta per la tua postazione sono i due passi da fare prima di qualsiasi altra scelta impiantistica.
Domande frequenti: Cappa Aspirazione Industriale
Qual e la differenza tra cappa aspirazione industriale e braccio aspirante?
La cappa aspirazione industriale e un sistema fisso installato sulla macchina o sopra la postazione in posizione stabile. Il braccio aspirante e mobile e viene posizionato manualmente vicino alla fonte. La cappa fissa garantisce continuita di captazione indipendentemente dai movimenti dell’operatore.
Come si calcola la portata di una cappa aspirazione industriale?
Si parte dalla velocita di cattura necessaria per il tipo di contaminante. Si moltiplica la velocita di cattura per la superficie dell’apertura della cappa aspirazione industriale. Il risultato in mc/h e la portata minima da garantire al bordo della cappa.
Quando serve la versione ATEX per una cappa aspirazione industriale?
Quando la cappa viene installata in una zona classificata ATEX, ovvero dove sono presenti polveri combustibili o vapori infiammabili. In questi casi la cappa e tutti i componenti di collegamento devono essere certificati ATEX per il gruppo e la categoria della zona classificata.
Il tratto flessibile tra la cappa e la rete di condotte e obbligatorio?
Non e obbligatorio ma e quasi sempre raccomandato. Il tratto flessibile isola le vibrazioni della macchina dalla rete rigida e compensa i piccoli disallineamenti di installazione. La lunghezza deve essere la minima necessaria, tipicamente 50-100 cm, per limitare le perdite di carico aggiuntive.
La cappa aspirazione industriale puo essere usata senza filtro a valle?
No, in applicazioni con contaminanti. La cappa aspirazione industriale e il componente di captazione: cattura il contaminante e lo convoglia verso il sistema di filtrazione. Senza filtro a valle, i fumi o le polveri catturati verrebbero espulsi in un altro punto dello stabilimento o in atmosfera, violando sia la normativa sulla qualita dell’aria sia le autorizzazioni alle emissioni.
