Filtro overspray cabina verniciatura: scelta e manutenzione
Table of Contents
Se hai una cabina di verniciatura a secco, il filtro Andreae e quasi certamente il consumabile che utilizzi o che dovresti utilizzare. Inventato nel 1963 da Erhard Andreae e tutelato da brevetto, il filtro overspray in cartone pieghettato Andreae e diventato lo standard mondiale per l’abbattimento delle particelle di vernice nelle cabine di verniciatura industriali e artigianali. Eppure molti operatori lo sostituiscono troppo tardi, scelgono la serie sbagliata per il tipo di vernice usato o non sanno come smaltirlo correttamente. Le cabine di verniciatura con filtrazione a secco AIRMEC sono progettate per lavorare con questo filtro come consumabile standard, e in questa guida spieghiamo tutto quello che serve sapere per usarlo nel modo corretto.
Trovi come funziona il principio fisico della separazione inerziale, le differenze tra le serie standard, HE, HC, HP e Magnetic, i segnali che indicano il momento giusto per la sostituzione e le istruzioni per lo smaltimento sicuro.
Che cos'e il filtro Andreae e come funziona
Il filtro overspray Andreae e un filtro inerziale in cartone pieghettato perforato, composto da due strati di carta kraft riciclata strutturata a fisarmonica con forature alternate. Il principio di funzionamento e la separazione inerziale: l’aria carica di particelle di overspray entra attraverso i fori del primo strato del filtro ed e costretta a cambiare direzione piu volte a causa della struttura a piega del cartone.
Le particelle di vernice, piu pesanti dell’aria, non riescono a seguire i rapidi cambi di direzione e per effetto della forza centrifuga si depositano nelle sacche di contenimento formate dalle pieghe del filtro. L’aria pulita fuoriesce invece dalla parte posteriore del filtro overspray attraverso le aperture di uscita. Il risultato e un’efficienza di abbattimento del particolato di verniciatura che varia tra il 60% e il 98% in funzione della serie del filtro, della granulometria delle particelle e della velocita di attraversamento dell’aria.
A differenza dei filtri in fibra di vetro o in fibra sintetica, questo filtro e autoportante: non richiede una struttura di sostegno interna e si installa direttamente nella parete aspirante della cabina di verniciatura. Il filtro Andreae AIRMEC e disponibile come consumabile originale compatibile con le cabine di verniciatura a secco standard, con dimensioni calibrate per i vani di alloggiamento piu diffusi sul mercato italiano.
Le serie del filtro overspray per cabina: quale scegliere per la tua applicazione
Non tutti i filtri Andreae sono uguali. La scelta della serie giusta del filtro overspray e determinante per l’efficienza di abbattimento, la durata del filtro e la qualita della verniciatura. Ecco le principali serie disponibili:
Serie | Capacita accumulo | Velocita consigliata | Adatto per |
Standard | Media (3.000 g/m2) | 0,50-0,75 m/s | Vernici a solvente, uso normale |
High Efficiency (HE) | Alta (fino a 9.000 g/m2) | 0,50-0,75 m/s | Vernici ad acqua, alto volume |
High Capacity (HC) | Molto alta (fino a 18.000 g/m2) | 0,50-0,75 m/s | Uso intensivo, verniciatura industriale |
High Performance (HP) | Massima | 0,75-1,00 m/s | Impianti automatici, alte portate |
Magnetic (M) | Come serie base | 0,50-0,75 m/s | Cabine con montaggio magnetico |
Filtro Andreae Standard
E la versione base del filtro overspray per cabina di verniciatura, adatta alla maggior parte delle applicazioni artigianali con vernici a solvente. Ha 26 pieghe per metro lineare e una capacita di accumulo di circa 3.000 g/m2. E dotato di una fettuccia distanziatrice che limita l’estensione massima durante l’installazione, garantendo la corretta geometria delle pieghe.
Filtro Andreae High Efficiency (HE) e High Capacity (HC)
La serie HE e progettata specificamente per le vernici a base acqua: la superficie del filtro include uno strato di microfibra di vetro azzurra che aumenta l’efficienza di abbattimento per le particelle di overspray da vernici waterborne, tipicamente piu fini e leggere rispetto alle vernici a solvente. La serie HC aumenta la capacita volumetrica del filtro con pieghe piu profonde, riducendo la frequenza di sostituzione in applicazioni ad alto volume di verniciatura.
Filtro Andreae Magnetic
La versione Magnetic e equipaggiata con bandelle metalliche sui bordi che permettono il fissaggio magnetico alla struttura della cabina di verniciatura, eliminando la necessita di clip o profili di ritenzione. E particolarmente utile per le sostituzioni rapide in produzione continua, dove il tempo di fermo cabina per il cambio filtro deve essere minimizzato.

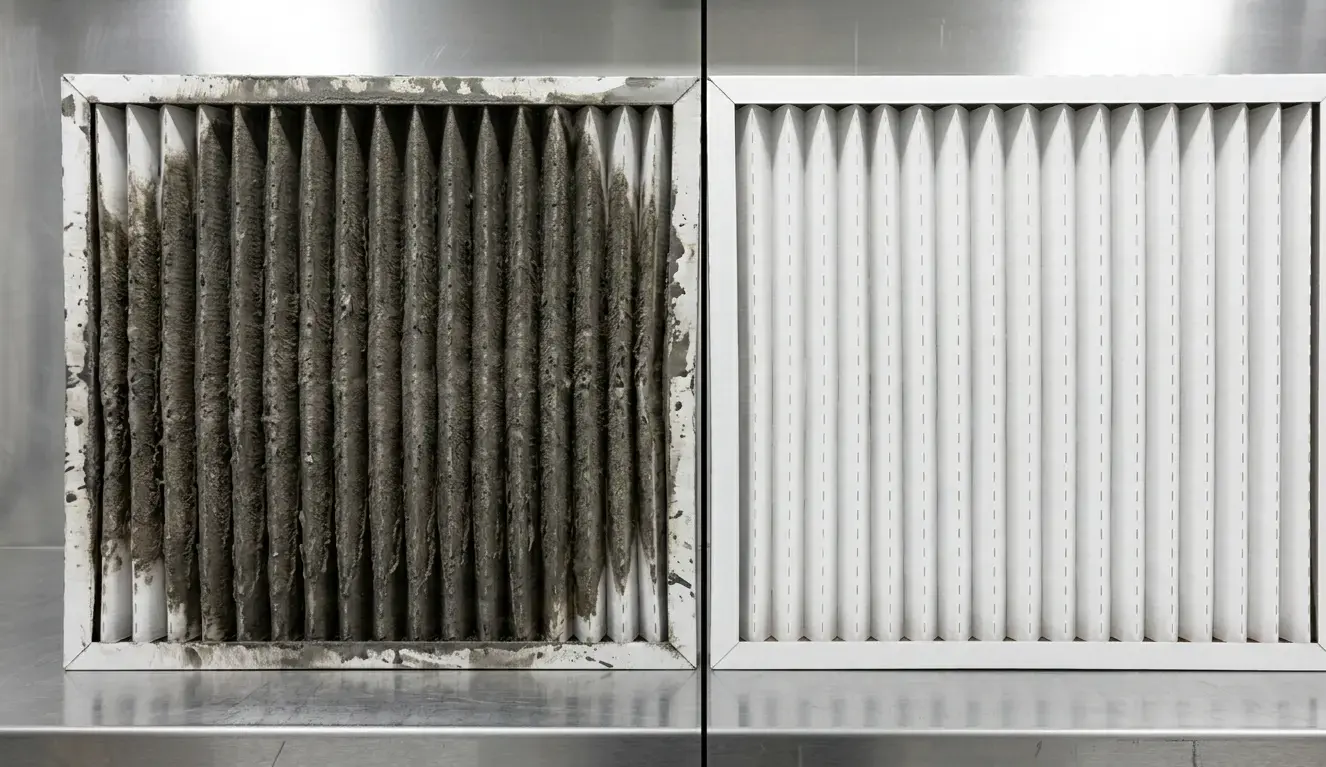

Quando sostituire il filtro overspray: i segnali da monitorare
Sostituire il filtro overspray troppo tardi e uno degli errori piu costosi e pericolosi in una cabina di verniciatura. Un filtro saturo non abbatte piu efficacemente l’overspray, aumenta la perdita di carico nell’impianto e riduce la velocita dell’aria in cabina, con conseguenze sulla qualita della verniciatura e sul rispetto dei limiti di esposizione professionale per il lavoratore.
- Segnale 1 – Perdita di carico: il manometro differenziale sulla cabina segnala un aumento della resistenza al flusso d’aria. E il metodo piu preciso e dovrebbe essere il riferimento principale per decidere la sostituzione
- Segnale 2 – Riduzione della velocita dell’aria: la velocita misurata nella zona di verniciatura scende al di sotto del valore minimo stabilito dal costruttore della cabina (tipicamente 0,3-0,5 m/s)
- Segnale 3 – Peso del filtro: la sostituzione e consigliata quando il filtro ha accumulato 2-5 kg di residui di verniciatura per metro quadro di superficie filtrante
- Segnale 4 – Visiva: le pieghe del filtro sono completamente appiattite dai depositi di vernice e il cartone non e piu visibile nella parete frontale
- Segnale 5 – Tempo: in assenza di strumentazione, sostituirlo ogni 200-300 ore di verniciatura e il riferimento pratico per la maggior parte delle cabine artigianali
Attenzione: un filtro saturo di vernice e classificato come rifiuto speciale potenzialmente pericoloso per via del contenuto di solventi e prodotti vernicianti. Non va mai pressato, bruciato o smaltito con i rifiuti ordinari.

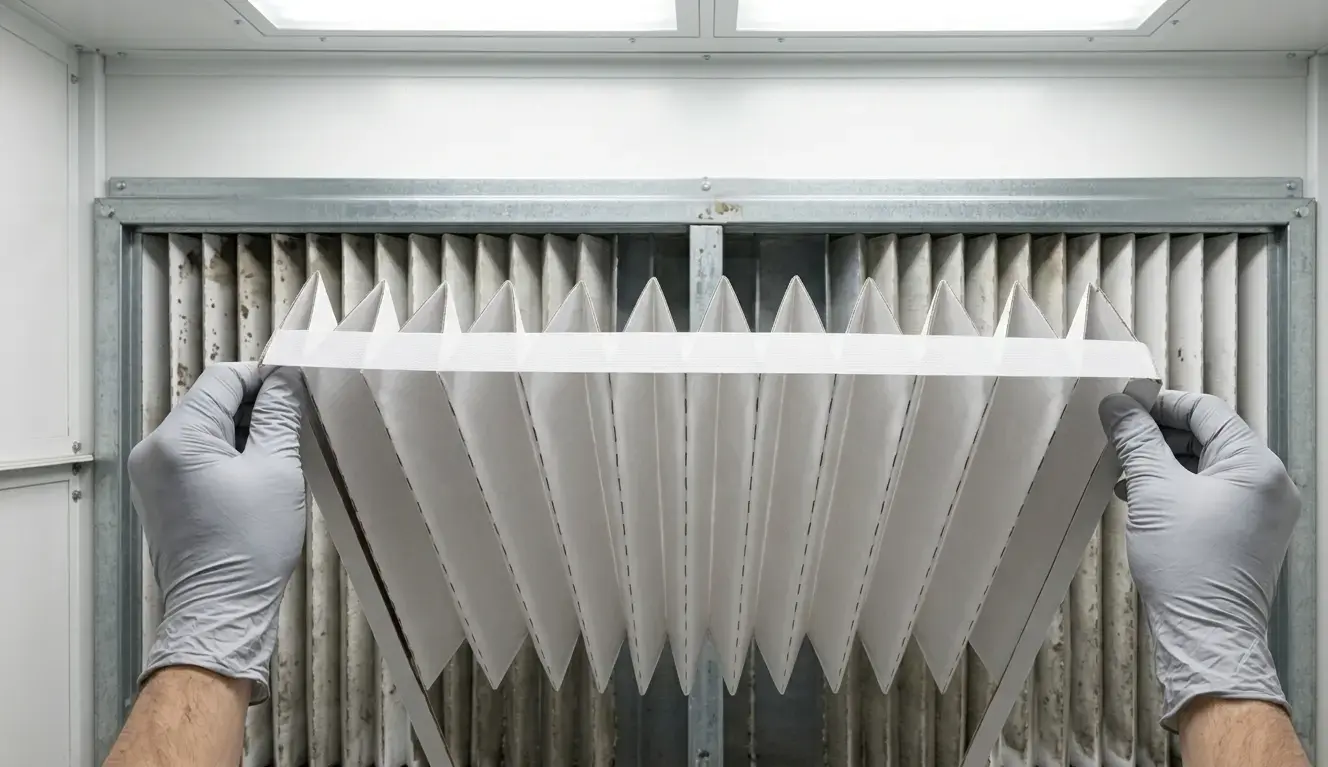

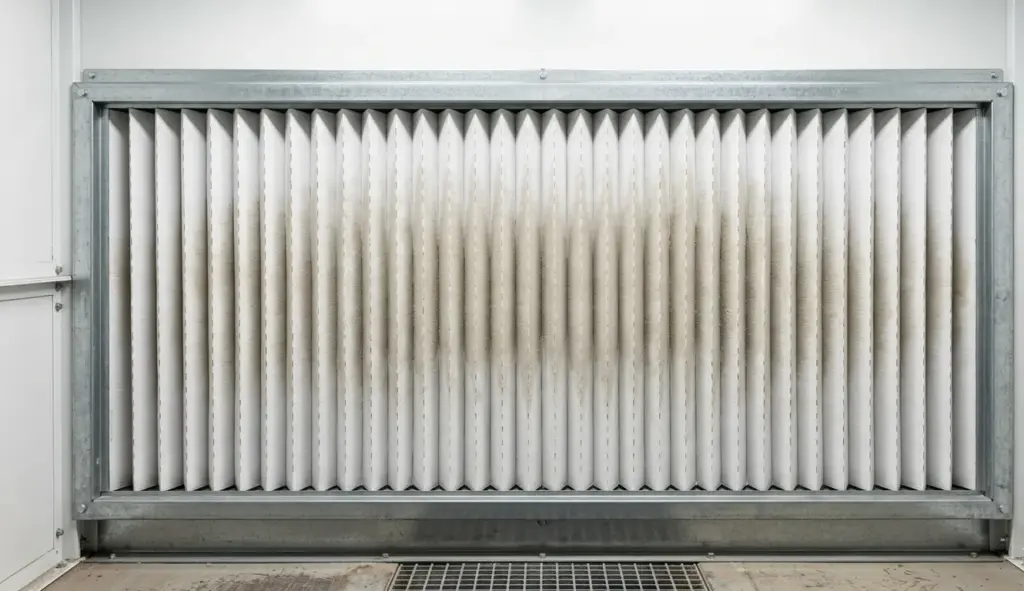

Come installare correttamente il filtro overspray per cabina
L’installazione corretta del filtro overspray e fondamentale per garantire l’efficienza di abbattimento dichiarata dal produttore. Un filtro mal installato con pieghe non uniformi o con fughe d’aria ai bordi puo ridurre l’efficienza anche del 30-40%. La cabina di verniciatura a secco standard AIRMEC e progettata con vani di alloggiamento calibrati per garantire la corretta tenuta senza modifiche o adattamenti.
- Misura prima di ordinare: misura larghezza e altezza del vano di alloggiamento nella parete aspirante della tua cabina. Il filtro va ordinato con dimensioni uguali o leggermente superiori per garantire la copertura totale del vano
- Estensione corretta: stendi il filtro fino alla lunghezza indicata dalla fettuccia distanziatrice. Non superare mai la lunghezza massima indicata: un filtro troppo disteso riduce la profondita delle pieghe e la capacita di accumulo
- Verifica la tenuta ai bordi: non ci devono essere spazi tra il bordo del filtro e la struttura della cabina. Le fughe d’aria laterali permettono all’overspray di bypassare il filtro e depositarsi sulle pareti interne della cabina
- Controlla la direzione del flusso: il filtro e direzionale. Il lato con i fori di ingresso deve essere rivolto verso l’interno della cabina, il lato con le aperture di uscita verso il plenum di aspirazione

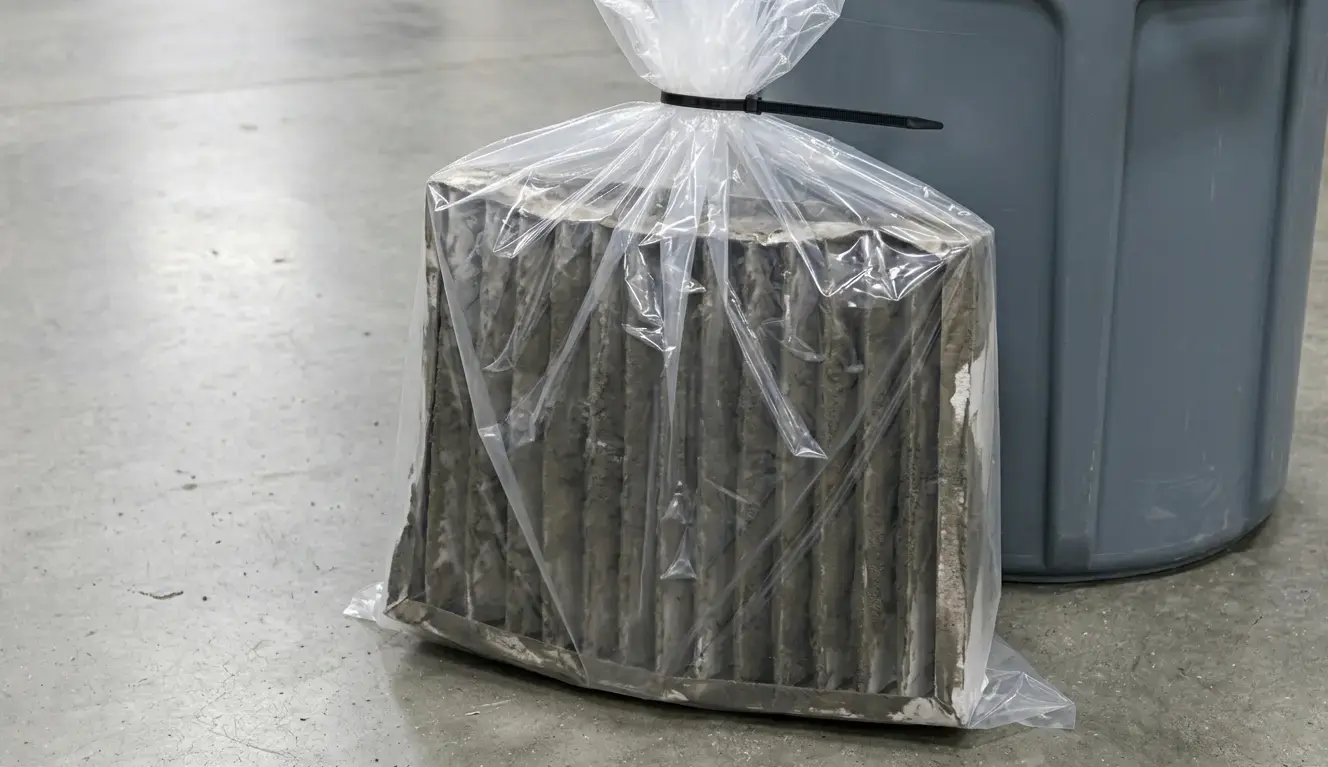

Smaltimento del filtro overspray esausto: obblighi normativi
Il filtro saturo di vernice e classificato come rifiuto speciale secondo il D.Lgs 152/2006. Il codice CER dipende dal tipo di vernice utilizzata: per vernici a solvente con contenuto di COV si usa tipicamente il codice CER 08 01 11 (rifiuti di pitture e vernici contenenti solventi organici). Secondo le indicazioni del Ministero dell’Ambiente e della Sicurezza Energetica, i rifiuti derivanti da processi di verniciatura con vernici a base di solventi organici rientrano nella categoria dei rifiuti pericolosi se il contenuto di solventi supera determinate soglie.
- Filtro saturo di vernice a solvente: rifiuto speciale pericoloso (CER 08 01 11). Smaltimento tramite azienda autorizzata alla gestione dei rifiuti pericolosi, con Formulario di Identificazione del Rifiuto (FIR)
- Filtro saturo di vernice a base acqua: in genere non pericoloso (CER 08 01 12), ma va comunque smaltito come rifiuto speciale non pericoloso tramite operatore autorizzato
- Filtro completamente pulito non ancora utilizzato: classificabile come carta ordinaria
- Essiccazione preventiva: se il filtro contiene vernici classificate come tossico-nocive, e possibile essiccarlo in essiccatoio prima dello smaltimento per ridurre il contenuto di solventi, rispettando il limite del 25% del LEL
Conclusione
Il filtro overspray e il consumabile piu importante di una cabina di verniciatura a secco: da esso dipendono la qualita della verniciatura, la salute dell’operatore, la conformita normativa dell’impianto e il rispetto dei limiti di emissione. Scegliere la serie sbagliata, sostituirlo in ritardo o smaltirlo in modo non corretto sono errori che si traducono in costi concreti e rischi normativi.
AIRMEC fornisce il filtro overspray Andreae come consumabile originale per tutte le cabine di verniciatura a secco, con consegna rapida su tutto il territorio italiano. Acquistalo direttamente nello shop AIRMEC oppure esplora i nostri sistemi di verniciatura industriale per trovare la cabina e i consumabili piu adatti alla tua officina.
Domande frequenti: filtro overspray cabina verniciatura
Con quale frequenza va sostituito il filtro overspray in una cabina di verniciatura?
La frequenza dipende dall’intensita di utilizzo e dal tipo di vernice. Come riferimento pratico: in una carrozzeria o officina artigianale con uso normale, ogni 200-300 ore di verniciatura. In produzione industriale continua, il riferimento e il peso del filtro: sostituzione quando ogni metro quadro ha accumulato 2-5 kg di residui. Il metodo piu preciso e il monitoraggio della perdita di carico con manometro differenziale: quando la pressione differenziale supera il valore massimo indicato dal costruttore della cabina, il filtro va sostituito indipendentemente dalle ore operative.
Il filtro funziona anche con vernici a base acqua?
Si, ma con la serie corretta. La versione Standard e ottimizzata per vernici a solvente. Per vernici waterborne (a base acqua) e consigliata la serie High Efficiency (HE), che include uno strato di microfibra di vetro azzurra specificamente progettato per trattenere le particelle piu fini tipiche delle vernici all’acqua. L’uso del filtro Standard con vernici all’acqua riduce l’efficienza di abbattimento e aumenta la frequenza di sostituzione.
Quante pieghe per metro deve avere il filtro installato correttamente?
Il modello standard ha 26 pieghe per metro lineare quando e esteso alla lunghezza corretta indicata dalla fettuccia distanziatrice. Questo parametro e critico per l’efficienza: un filtro troppo disteso ha meno pieghe per metro, capacita di accumulo ridotta e perdita di carico inferiore al valore di progetto. Un filtro troppo compresso ha maggiore resistenza al flusso e riduce la portata d’aria della cabina. La fettuccia distanziatrice garantisce automaticamente la geometria corretta quando si segue la procedura di installazione del produttore.
Il filtro Andreae puo autocombustere? Quali rischi di incendio?
Si, questa e una delle questioni di sicurezza piu importanti legate all’uso di questo filtro. Un filtro saturo di vernice a solvente e molto infiammabile e puo andare incontro a combustione spontanea se lo strato di vernice depositato supera i valori massimi consigliati o se il filtro viene rimosso e lasciato in ambienti caldi. Per questo le versioni autoestinguenti (ritardate alla fiamma) sono obbligatorie in molte installazioni industriali. I filtri saturi devono essere rimossi in condizioni di sicurezza, non compressi o ripiegati su se stessi, e smaltiti tempestivamente.
Come si misura il vano per ordinare il filtro overspray della misura giusta?
Misura la larghezza e l’altezza del vano di alloggiamento nella parete aspirante della tua cabina, non il filtro esistente. Il filtro esistente potrebbe aver subito deformazioni o non essere della misura originale. Va ordinato con larghezza uguale o di 2-3 cm superiore alla larghezza del vano per garantire la copertura totale senza spazi ai bordi. Per l’altezza, la misura deve corrispondere esattamente al vano di alloggiamento. Se non sei sicuro della misura, contatta AIRMEC con le dimensioni rilevate: ti indichiamo il codice prodotto corretto.
