Gli impianti ATEX polveri esplosive sono sistemi di aspirazione, filtrazione e depolverazione progettati e certificati per operare in sicurezza negli ambienti dove polveri combustibili possono formare atmosfere esplosive. In Italia, il D.Lgs. 81/2008 Titolo XI e la direttiva 2014/34/UE obbligano il datore di lavoro a classificare le zone a rischio, a installare solo apparecchiature certificate per la categoria corrispondente e a proteggere l’impianto dalla propagazione di una eventuale deflagrazione interna. Il rischio è concreto e sottovalutato: farina, zucchero, segatura, alluminio, amido, PVC e decine di altre polveri industriali comuni sono combustibili. Il parametro tecnico che misura la pericolosità di una polvere è il Kst la costante di deflagrazione che determina la classe di rischio e i sistemi di protezione obbligatori. Questa guida spiega come si valuta il rischio da polveri esplosive, cosa distingue le classi St1, St2 e St3, e cosa devono avere gli impianti ATEX polveri esplosive per essere conformi.
Cosa Sono le Polveri Esplosive e Perché Sono Pericolose
Il Meccanismo dell'Esplosione da Polvere
Un’esplosione da polvere avviene quando si realizzano contemporaneamente cinque condizioni: polvere combustibile, concentrazione nell’aria superiore al LEL (Lower Explosive Limit), fonte di innesco con energia sufficiente, ossigeno presente e confinamento che permette la propagazione della fiamma. La concentrazione minima di polvere necessaria per innescare un’esplosione il LEL varia da polvere a polvere: per la farina è circa 50 g/m³, per l’alluminio fine scende a 30–40 g/m³. Sotto il LEL la miscela non è esplosiva; sopra il LEL superiore (UEL) la miscela è troppo ricca per propagarsi. Il range esplosivo tra LEL e UEL è la finestra di pericolo. Negli impianti di aspirazione e depolverazione industriale, questo range viene attraversato quotidianamente: l’interno di un filtro a maniche o di un ciclone è una zona 20 proprio perché la concentrazione di polvere è continuamente nel range esplosivo durante il funzionamento normale.
Le Polveri Più Comuni e Il Rischio Spesso Sottovalutato
Molti datori di lavoro sono sorpresi quando scoprono che le polveri del loro processo produttivo sono classificabili come polveri esplosive. La percezione comune associa il rischio di esplosione alle industrie chimiche o petrolchimiche, ma la realtà documentata dagli studi del Politecnico di Torino e dall’analisi dei casi di esplosione in Piemonte è molto più ampia. La farina di grano, con un Kst di circa 87 bar·m/s, è nella classe St1. Lo zucchero a velo sale a Kst 59–165 bar·m/s. L’alluminio in polvere fine raggiunge valori di Kst tra 16 e 750 bar·m/s classe St3, la più pericolosa con Pmax fino a 12,9 bar. Anche la segatura di legno, con Kst tra 83 e 211 bar·m/s a seconda dell’essenza e della granulometria, è classificata St1 o St2. Ogni stabilimento che maneggia queste polveri mulino, panificio industriale, falegnameria, fonderia, impianto di verniciatura in polvere deve valutare il rischio esplosione e classificare le zone come previsto dal Titolo XI del D.Lgs. 81/2008.
Il Parametro Kst e le Classi di Esplosività delle Polveri
Come Si Misura il Kst e Cosa Significa

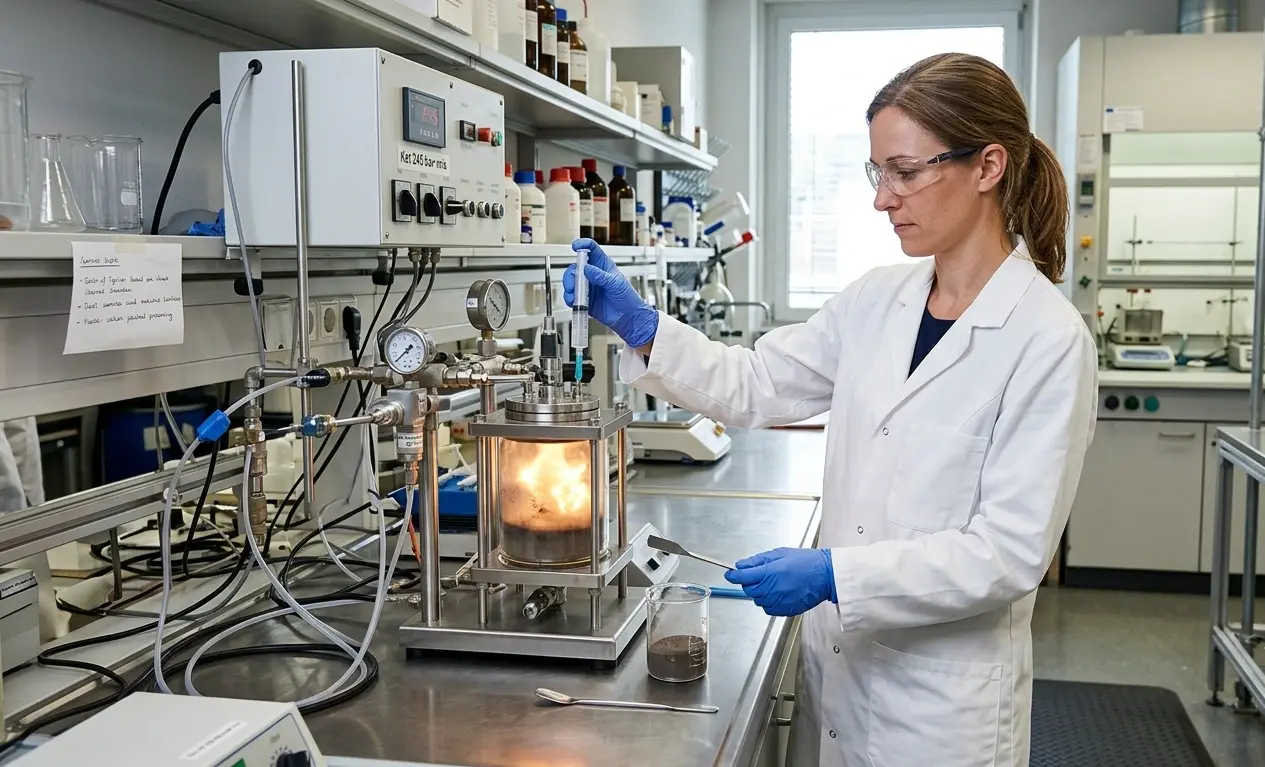

Il Kst è la costante di deflagrazione della polvere, espressa in bar·m/s, che misura la velocità di aumento della pressione durante un’esplosione standardizzata in un contenitore di volume unitario. È il parametro fondamentale per classificare la pericolosità di una polvere e dimensionare i sistemi di protezione. La classificazione di Bartknecht divide le polveri combustibili in quattro classi: St0 (Kst = 0, non esplosiva), St1 (Kst da 1 a 200 bar·m/s, esplosione debole), St2 (Kst da 201 a 300, esplosione forte), St3 (Kst oltre 300, esplosione molto forte). Il Kst non è una proprietà fissa di ogni polvere: dipende dalla granulometria, dall’umidità e dalla concentrazione. La stessa polvere può avere Kst molto diversi a seconda delle condizioni operative ed è per questo che il DVR ATEX deve indicare il valore sperimentale determinato in laboratorio per le condizioni specifiche del processo, non un valore generico da tabella.
Tabella Kst delle Polveri Industriali Più Comuni
La tabella seguente riporta i valori di Kst, la classe di esplosività e la pressione massima di esplosione (Pmax) per le polveri industriali più diffuse negli stabilimenti italiani, con indicazione del settore di riferimento. Fonte: dati sperimentali da Cardillo (2002), studi Politecnico di Torino e verifiche laboratorio INAIL:
Polvere industriale | Kst (bar·m/s) | Classe St | Pmax (bar) | Settore tipico |
Farina di grano | 87 | St1 | 8,0–9,2 | Mulini, panifici industriali |
Zucchero a velo | 59–165 | St1–St2 | 8,2–9,4 | Industria dolciaria, alimentare |
Amido di mais | 150 | St1 | 8,3–9,8 | Alimentare, farmaceutica |
Segatura / legno | 83–211 | St1–St2 | 7,7–10,5 | Falegnamerie, pannelli |
Cellulosa / carta | 56–229 | St1–St2 | 8,0–9,8 | Cartiere, imballaggi |
PVC in polvere | 27–98 | St1 | 6,7–8,5 | Materie plastiche |
Alluminio (polvere fine) | 16–750 | St1–St3 | 5,4–12,9 | Fonderie, trattamenti superficiali |
Carbone / coke | 93–176 | St1 | 7,0–10,0 | Energia, siderurgia |
Resina epossidica | 108–174 | St2 | 7,8–8,9 | Chimica, verniciatura in polvere |
Latte in polvere | 58–130 | St1 | 8,1–9,7 | Industria lattiero-casearia |
Nota: i valori di Kst dipendono dalla granulometria e dalle condizioni di test. Utilizzare dati sperimentali specifici per la valutazione del rischio nel DVR.
I Sistemi di Protezione Obbligatori negli Impianti ATEX Polveri Esplosive
Dischi di Scoppio, Soppressori e Isolamento: I Tre Approcci

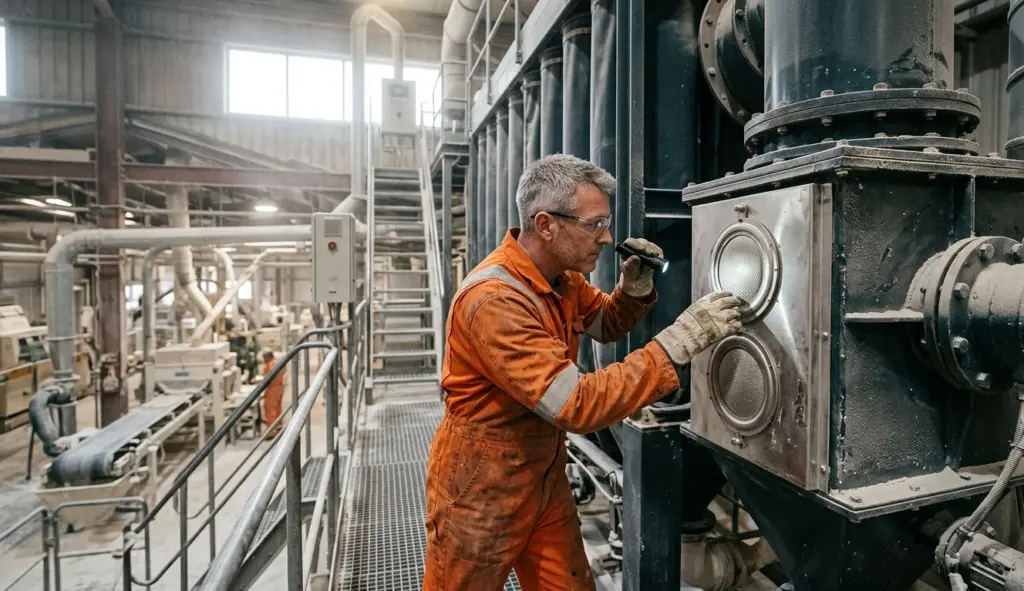

La norma EN 14460 e le linee guida ATEX per gli impianti di depolverazione riconoscono tre approcci alla protezione contro le esplosioni interne ai filtri e ai silos. Il primo è il contenimento: il filtro è costruito per resistere alla pressione massima di esplosione senza rompersi applicabile solo per filtri piccoli con polveri St1 a bassa Pmax. Il secondo è lo sfogo: dischi di scoppio o pannelli di sfogo dimensionati secondo EN 14797 convogliano l’onda di pressione verso un’area sicura all’esterno dell’edificio o verso sistemi di contenimento della fiamma. Il terzo è la soppressione: sistemi di rilevamento della pressione in rapida crescita attivano l’iniezione di polvere soppressore (tipicamente bicarbonato di sodio) nei millisecondi successivi all’accensione, spegnendo la deflagrazione prima che si propaghi. La scelta tra questi tre approcci dipende dal Kst della polvere, dalla posizione dell’impianto (interno o esterno all’edificio) e dal volume del filtro.
Componenti Antistatici e Messa a Terra: Prevenire l'Innesco

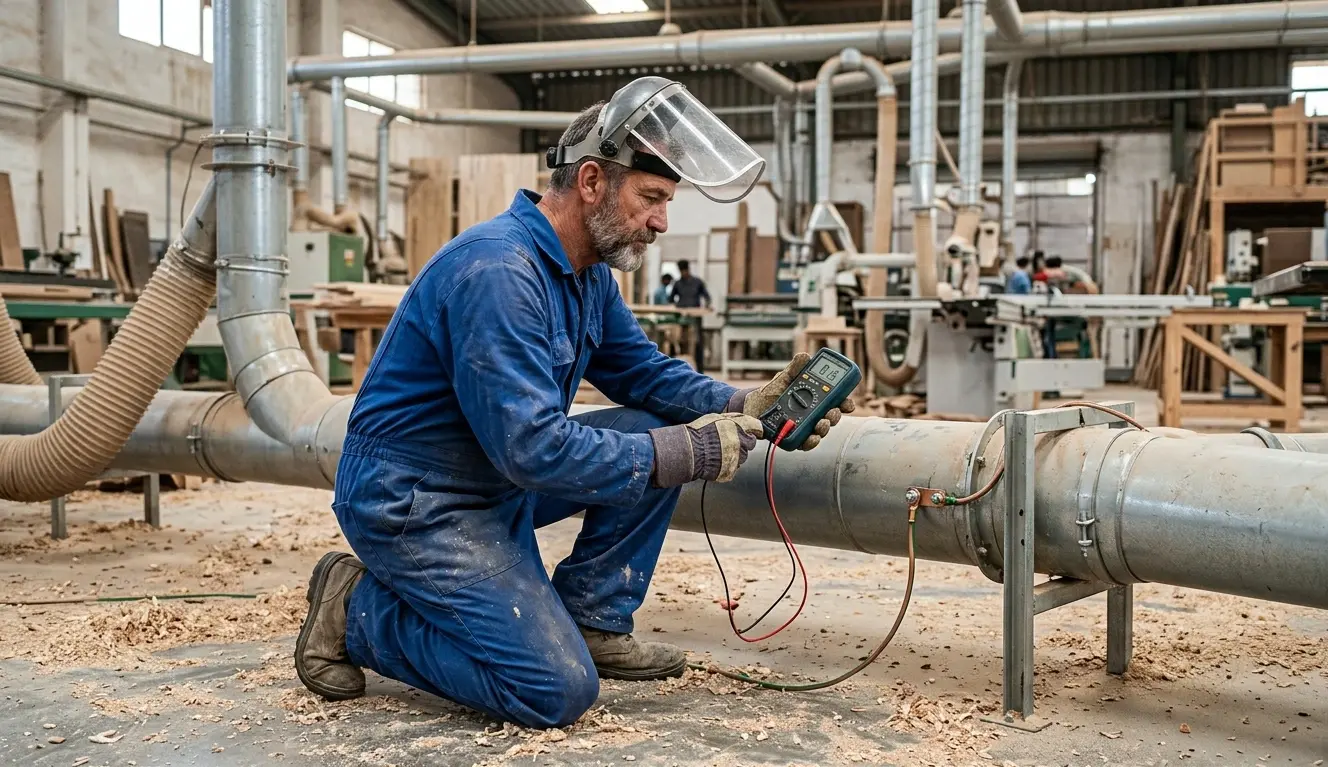

Oltre alla protezione post-accensione, gli impianti ATEX polveri esplosive devono prevenire le sorgenti di innesco. L’accumulo di cariche elettrostatiche sulle maniche filtranti e sulle pareti dei condotti è una delle sorgenti di innesco più comuni e meno visibili: si genera per attrito tra le particelle di polvere e le superfici dell’impianto. I componenti antistatici maniche in materiale conduttivo con fili metallici intrecciati, condotti collegati a terra con continuità elettrica verificabile, valvole stellari con giranti conduttive eliminano questa sorgente di innesco. La resistenza di terra dell’intero circuito deve essere inferiore a 10 Ω secondo la norma EN 13463-1. AIRMEC verifica la continuità della messa a terra di tutti i componenti conduttivi durante il collaudo e la documenta nel fascicolo tecnico ATEX, rinnovando la verifica in occasione di ogni manutenzione significativa.
Impianti ATEX Polveri Esplosive per Settore: Caratteristiche Specifiche
Legno, Alimentare e Metallurgia: Tre Scenari Diversi
Falegnamerie e industria del legno lavorano con polveri St1–St2 (Kst 83–211 bar·m/s). Il rischio principale è la zona 20 all’interno dei filtri a maniche e la zona 21 alle bocche di aspirazione delle macchine. I sistemi di depolverazione devono avere maniche antistatiche, motori Ex, dischi di scoppio sul filtro e isolamento della fiamma tra filtro e rete di condotte tramite valvole rotanti o a coltello certificate ATEX. Nell’industria alimentare mulini, pastifici, zuccherifici le polveri di farina e amido hanno Kst tra 87 e 150 bar·m/s (St1–St2) ma con caratteristiche igroscopiche che richiedono attenzione speciale: l’umidità riduce il Kst ma può causare incollamenti sulle maniche se il filtro non è dimensionato correttamente. Nella metallurgia, le polveri di alluminio con Kst fino a 750 bar·m/s (St3) richiedono soppressori di esplosione invece dei soli dischi di scoppio, perché la velocità di deflagrazione è troppo alta per lo sfogo passivo.
Verniciatura in Polvere e Chimica: Rischio Doppio
Negli impianti di verniciatura in polvere powder coating la polvere di resina epossidica o poliestere (Kst 108–174 bar·m/s, St2) richiede impianti ATEX polveri esplosive con soppressori certificati nelle cabine di applicazione e nei filtri di recupero. Il rischio doppio di questi ambienti è che oltre alla polvere combustibile sono spesso presenti anche vapori di solventi dai processi di pretrattamento creando la possibilità di un’atmosfera mista gas+polvere, che la norma EN 1127-1 indica come particolarmente pericolosa perché il LEL della miscela è inferiore a quello dei singoli componenti. Come descritto nella nostra guida sulla depolverazione industriale, in questi ambienti la scelta del sistema di protezione deve considerare l’intera catena del processo, non solo il singolo filtro.
Come Adeguare un Impianto Esistente alla Normativa ATEX Polveri
Il Percorso di Adeguamento: Analisi, Classificazione e Upgrade
Molte aziende italiane operano con impianti di aspirazione e depolverazione installati prima che la normativa ATEX diventasse obbligatoria, o adeguati solo parzialmente. L’adeguamento di un impianto esistente alla normativa ATEX polveri esplosive segue un percorso strutturato. Prima si analizza la polvere: granulometria, Kst, LEL, temperatura di accensione se i dati non sono disponibili in letteratura, si commissiona una prova di laboratorio. Poi si classifica le zone lungo il percorso dell’impianto: interno del filtro e del ciclone (zona 20), bocche di scarico e punti di svuotamento (zona 21), aree attorno all’impianto (zona 22). Poi si verifica ogni componente installato rispetto alla categoria richiesta dalla zona: motore, valvole, pannelli di controllo, sensori. I componenti non conformi vengono sostituiti con equivalenti certificati ATEX. Infine si aggiornano il DPCE e il DVR con la nuova classificazione.
Errori Comuni nell'Adeguamento ATEX Polveri
I tre errori più frequenti nell’adeguamento degli impianti ATEX polveri esplosive che AIRMEC riscontra nei sopralluoghi. Il primo è acquistare apparecchi ‘ATEX’ senza verificare che la categoria corrisponda alla zona: un motore Ex Cat. 3D (zona 22) installato in zona 20 è non conforme anche se porta la marcatura ATEX. Il secondo è trascurare la messa a terra continua delle condotte: un singolo giunto isolante nel percorso dell’aria può accumulare cariche statiche sufficienti a innescare la polvere. Il terzo è dimensionare i dischi di scoppio su valori di Kst da tabella generica invece che su dati sperimentali specifici per la polvere reale del processo: un disco di scoppio sottodimensionato non protegge l’impianto, uno sovradimensionato non si apre quando serve.
AIRMEC: Impianti ATEX Polveri Esplosive Certificati dal 1985
Dall'Analisi della Polvere al Collaudo ATEX Documentato
AIRMEC progetta e installa impianti ATEX polveri esplosive da oltre 40 anni, con più di 3.000 installazioni in zone classificate per polveri di legno, farine, zuccheri, polveri metalliche, resine e materiali compositi. Il nostro processo parte sempre dall’analisi della polvere specifica del cliente Kst, LEL, temperatura di accensione per progettare la corretta combinazione di zona, categoria apparecchi, sistema di protezione e messa a terra. Come illustrato nella nostra guida sulla normativa ATEX impianti industriali, la certificazione ATEX non si riduce a marchiare i componenti: richiede che l’intero impianto progettazione, installazione, documentazione e manutenzione sia coerente con la classificazione della zona.
Documentazione Completa: Fascicolo ATEX e Aggiornamento DPCE
Ogni impianto ATEX polveri esplosive AIRMEC viene consegnato con il fascicolo tecnico completo: relazione di classificazione delle zone, certificati dei componenti con categoria e EPL, calcolo di dimensionamento dei dischi di scoppio o dei soppressori, schema della messa a terra con valori misurati, e registro di manutenzione specifico per zona ATEX. Questo fascicolo è direttamente utilizzabile per aggiornare il DPCE del cliente e per la verifica periodica obbligatoria prevista dal DPR 462/01 — ogni 2 anni per zone 20/21, ogni 5 anni per zona 22. Clienti come FCA, Fincantieri, Leonardo e Prysmian ci scelgono perché la nostra documentazione tecnica supera le ispezioni senza contestazioni.
Sopralluogo Gratuito per Valutare il Tuo Impianto ATEX
Hai un impianto di aspirazione con polveri combustibili e non sei sicuro che sia conforme alla normativa ATEX? Richiedi un sopralluogo tecnico gratuito. Il nostro team analizza la polvere, verifica la classificazione delle zone e ti dice esattamente cosa serve per essere in regola con il D.Lgs. 81/2008 e la direttiva 2014/34/UE.
Domande Frequenti sugli Impianti ATEX per Polveri Esplosive
Cos'è il Kst e perché è importante per gli impianti ATEX?
Il Kst è la costante di deflagrazione della polvere, espressa in bar·m/s. Misura la velocità di aumento della pressione durante un’esplosione standardizzata e classifica le polveri in quattro classi: St0 (non esplosiva), St1 (Kst 1–200, debole), St2 (201–300, forte), St3 (oltre 300, molto forte). Determina il tipo di sistema di protezione obbligatorio: contenimento per St1 bassa, sfogo con dischi di scoppio per St1–St2, soppressione per St3 come l’alluminio in polvere fine con Kst fino a 750 bar·m/s.
Quali polveri industriali comuni sono classificate come esplosive?
Molte polveri industriali comuni sono esplosive: farina di grano (Kst 87 bar·m/s, St1), zucchero a velo (Kst 59–165, St1–St2), segatura di legno (Kst 83–211, St1–St2), amido di mais (Kst 150, St1), alluminio in polvere fine (Kst 16–750, St1–St3), resina epossidica (Kst 108–174, St2), latte in polvere (Kst 58–130, St1). Qualsiasi stabilimento che maneggia queste polveri deve valutare il rischio esplosione e classificare le zone secondo il D.Lgs. 81/2008 Titolo XI.
Cosa devono avere gli impianti di aspirazione in zona ATEX 20?
In zona 20 (interno filtri, silos, tramogge — polvere presente in continuo) tutti i componenti devono essere categoria 1D, EPL Da, IP6X. I ventilatori devono avere motori Ex ta con temperatura superficiale inferiore alla temperatura di accensione della polvere. Le maniche devono essere in materiale antistatico con messa a terra continua. Il filtro deve essere dotato di disco di scoppio o soppressore dimensionato sul Kst della polvere specifica. La messa a terra dell’intero circuito deve essere inferiore a 10 Ω.
Qual è la differenza tra dischi di scoppio e soppressori di esplosione?
I dischi di scoppio (EN 14797) sono dispositivi passivi che si aprono quando la pressione interna supera il valore di taratura, convogliando l’onda di pressione e la fiamma verso un’area sicura. Sono adatti per polveri St1 e St2 in impianti installati all’esterno o con area di sfogo disponibile. I soppressori sono sistemi attivi che rilevano la deflagrazione in fase iniziale e iniettano polvere soppressore in millisecondi, spegnendo l’esplosione prima che si propaghi. Sono obbligatori per polveri St3 (alluminio, alcune resine) e per impianti installati all’interno di edifici dove lo sfogo non è possibile.
Come si classifica una zona ATEX per polveri combustibili?
La classificazione ATEX per polveri combustibili segue la norma CEI EN IEC 60079-10-2 e si basa sulla frequenza e durata della presenza dell’atmosfera esplosiva. Zona 20: atmosfera presente in modo continuo (interno filtri, silos). Zona 21: occasionale in condizioni normali (bocche carico/scarico, punti di svuotamento). Zona 22: rara, solo in condizioni anomale (pavimenti con accumulo, zone di manutenzione). La classificazione deve essere redatta da un tecnico abilitato e documentata nel DPCE.
Un impianto di depolverazione esistente può essere adeguato alla normativa ATEX?
Sì. L’adeguamento segue tre fasi: analisi della polvere (Kst, LEL, temperatura di accensione con prova di laboratorio se i dati non sono disponibili); classificazione delle zone lungo il percorso dell’impianto; verifica e sostituzione dei componenti non conformi alla categoria richiesta dalla zona. I componenti più frequentemente da sostituire sono motori, valvole stellari, maniche filtranti e sistemi di protezione dall’esplosione interna. Al termine dell’adeguamento, il DPCE e il DVR devono essere aggiornati.
