Impianto di Verniciatura Industriale: Tipi, Normativa e Come Scegliere
Table of Contents
Se stai cercando un impianto di verniciatura industriale per il tuo reparto, probabilmente ti sei gia accorto che l’offerta sul mercato e molto vasta e le differenze tra le soluzioni non sono sempre chiare. Cabine a secco, cabine a velo d’acqua, cabine pressurizzate. Filtri Andreae, filtri a carbone attivo. Emissioni in atmosfera, normativa ATEX, autorizzazioni. Ogni fornitore ti descrive la sua soluzione come la migliore. Questa guida spiega come funziona davvero un impianto di verniciatura industriale, quali sono le differenze tra i tipi di cabina, come si sceglie quello giusto per il tuo processo e quali obblighi normativi ti riguardano. Perche scegliere male un impianto di verniciatura industriale non e solo un problema di budget: e un problema di conformita normativa.
Cos'e un Impianto di Verniciatura Industriale e Quando e Obbligatorio
Un impianto di verniciatura industriale e il sistema che gestisce il flusso d’aria all’interno di uno spazio di verniciatura, cattura e filtra i pigmenti e i solventi emessi durante la spruzzatura e controlla la qualita dell’aria in entrata e in uscita. Senza un impianto di verniciatura industriale adeguato, i solventi si disperdono nell’ambiente, espongono i lavoratori a rischi per la salute e creano una zona classificata ATEX anche senza che nessuno se ne renda conto. Per le soluzioni di verniciatura e levigatura progettate per ogni settore e processo, la pagina di servizio AIRMEC copre tutti i sistemi disponibili. L’installazione e obbligatoria ogni volta che si vernicia con vernici a solvente in ambienti chiusi. Il D.Lgs 81/2008 e il D.Lgs 152/2006 sono i due riferimenti principali.
Tipi di Cabine di Verniciatura: Secca, Velo d'Acqua, Pressurizzata
La scelta del tipo di cabina e la decisione piu importante nella progettazione. Non esiste una soluzione universalmente migliore: dipende dal tipo di vernice, dal volume di produzione, dal settore e dallo spazio disponibile.
Cabina a secco
Usa filtri fisici per catturare l’overspray. L’aria carica di pigmenti attraversa prefiltri, filtri Andreae o filtri a tasche che trattengono le particelle prima che l’aria venga espulsa o ricircolata. E la soluzione piu diffusa per verniciatura con vernici a solvente e vernici bicomponente in automotive, industria del legno e componentistica. Costi di installazione contenuti, manutenzione semplice, filtri da monitorare e sostituire in base al consumo di vernice.
Cabina a velo d'acqua
Usa un flusso continuo di acqua per catturare l’overspray. Le particelle aderiscono all’acqua e si depositano nella vasca di raccolta. E la soluzione preferita per verniciatura con vernici a base d’acqua, per volumi elevati e cambio colore frequente. Elimina il problema dei filtri saturi ma richiede gestione dell’acqua e smaltimento dei fanghi di verniciatura.

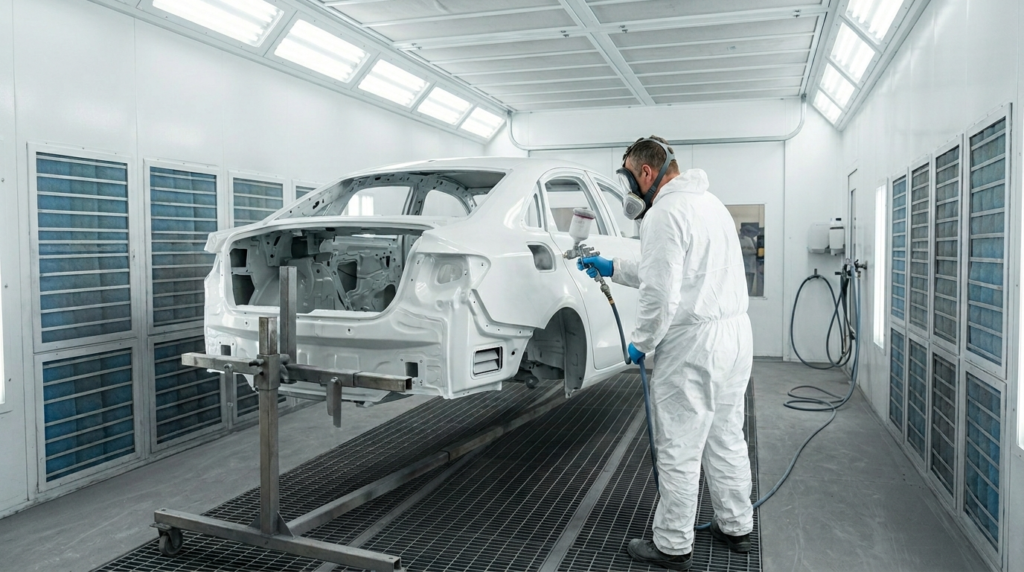

Cabina pressurizzata
Sistema chiuso in cui l’aria e filtrata, eventualmente riscaldata e immessa nella cabina a pressione leggermente positiva rispetto all’esterno. Il flusso controllato impedisce l’ingresso di polvere esterna. E la soluzione per verniciatura ad alta qualita dove la contaminazione del pezzo e inaccettabile: aerospaziale, componenti elettronici, finiture di lusso nell’automotive.
Filtrazione dei Solventi: Carbone Attivo e Filtri Andreae
In qualsiasi sistema di verniciatura, la filtrazione non riguarda solo le particelle visibili. Riguarda anche i solventi organici volatili che le vernici rilasciano durante e dopo la spruzzatura. Questi VOC non vengono trattenuti dai filtri fisici standard. Il Carbone Attivo e il sistema piu usato per l’abbattimento dei VOC nelle emissioni di verniciatura: l’aria filtrata dal particolato passa attraverso strati di carbone attivo che adsorbono i solventi prima che l’aria venga espulsa o ricircolata. La sua sostituzione va programmata in base alla saturazione, non a intervalli fissi.

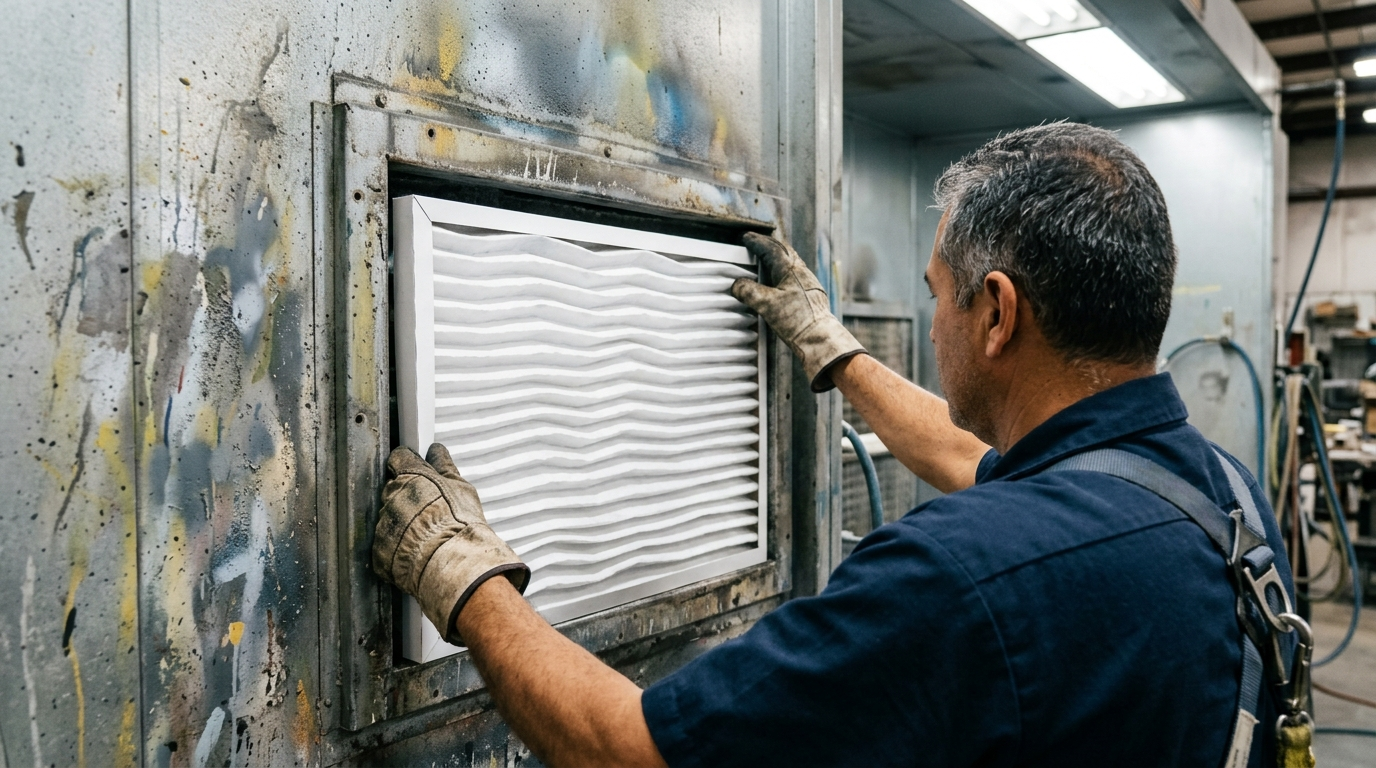

Il filtro Andreae e il filtro inerziale di riferimento per la verniciatura industriale. L’aria carica di overspray percorre un percorso tortuoso tra le pieghe del filtro. Il particolato, piu pesante dell’aria, non riesce a seguire i cambi di direzione e si deposita sulle pareti interne. Alta efficienza di ritenzione, nessun consumo energetico aggiuntivo, costo contenuto.
Normativa ATEX per la Verniciatura: Zone Classificate e Requisiti
Ogni reparto di verniciatura con vernici a solvente e una zona classificata ATEX. I vapori dei solventi organici hanno concentrazioni minime esplosive basse e punti di infiammabilita spesso sotto i 21 gradi centigradi. Un impianto di verniciatura industriale con vernici a solvente deve essere progettato con componenti certificati ATEX: motori con grado di protezione adeguato, impianto elettrico per zone con vapori infiammabili, ventilatori con pale antistatiche. Per le direttive di riferimento, normattiva.it pubblica il testo ufficiale del D.Lgs 81/2008 e del D.Lgs 152/2006, i due decreti che disciplinano la sicurezza dei lavoratori e le emissioni in atmosfera.
Autorizzazione Emissioni in Atmosfera per Reparti di Verniciatura
Ogni impianto di verniciatura industriale che emette solventi in atmosfera richiede un titolo autorizzativo ai sensi della Parte V del D.Lgs 152/2006. Sopra determinate soglie di consumo di solventi, si applica la procedura ordinaria di autorizzazione. Sotto soglia, puo applicarsi l’autorizzazione in via generale. La guida sull’autorizzazione emissioni in atmosfera descrive nel dettaglio i tre regimi e come capire quale si applica al tuo caso. Non presentare la pratica prima di avviare il reparto espone a sanzioni e, in alcuni casi, alla sospensione dell’attivita.
Efficienza e Consumi: Come Scegliere il Sistema Giusto per il Tuo Processo
La scelta del tipo di impianto di verniciatura industriale deve tenere conto di tre variabili pratiche: il tipo di vernice, il volume di produzione e il settore.
- Vernici a base acqua senza solventi organici: cabina a velo d’acqua o a secco con filtri standard. Adatta a industria del legno con linee continue, serramentistica, componenti in plastica.
- Vernici bicomponente o a solvente in automotive e carpenteria metallica: cabina a secco con filtri Andreae e stadio carbone attivo obbligatorio. ATEX obbligatorio. Autorizzazione emissioni richiesta se il consumo supera le soglie.
- Verniciatura aerospaziale, navale o finiture di lusso: cabina pressurizzata con controllo temperatura e umidita. Filtrazione H13 minima per garantire assenza di contaminazione da polvere.
Manutenzione dell'Impianto di Verniciatura: Obblighi e Frequenze
La manutenzione e un obbligo di legge ai sensi del D.Lgs 81/2008, art. 64 e un requisito tecnico per mantenere l’efficienza della filtrazione. I filtri saturi aumentano la resistenza al flusso d’aria e fanno accumulare i solventi nell’ambiente di lavoro.
- Ispezione visiva dei filtri ogni 2-4 settimane in funzione del volume di verniciatura
- Sostituzione dei filtri quando la perdita di carico raggiunge il valore limite
- Pulizia periodica della vasca di raccolta nelle cabine a velo d’acqua
- Verifica della saturazione del carbone attivo e sostituzione programmata
- Controllo del funzionamento dei ventilatori e verifica della portata effettiva
La rete di canalizzazione va ispezionata periodicamente. I Tubi per aspirazione di sezione adeguata devono essere controllati per ostruzioni o deformazioni che riducono la portata effettiva del sistema.
Conclusione
Un impianto di verniciatura industriale non si sceglie per dimensione o prezzo. Si sceglie per il tipo di vernice, per le emissioni che genera e per i requisiti normativi del settore. Un impianto di verniciatura industriale mal scelto non protegge i lavoratori, non rispetta le emissioni in atmosfera e, nei reparti con solventi, crea una zona ATEX senza le certificazioni necessarie. Se stai valutando un nuovo sistema o vuoi verificare che quello esistente sia conforme, parlane con un tecnico che conosce sia il processo sia la normativa.
Domande frequenti: Impianto di Verniciatura Industriale
E obbligatorio avere un impianto di verniciatura industriale per verniciare in un capannone?
Si. Ogni volta che si vernicia con vernici a solvente in spazi chiusi, il D.Lgs 81/2008 impone misure tecniche per ridurre i vapori sotto i VLEP. Verniciare senza un impianto di verniciatura industriale adeguato e una violazione normativa con sanzioni amministrative e penali.
Qual e la differenza tra cabina a secco e cabina a velo d'acqua?
La cabina a secco usa filtri fisici per l’overspray ed e piu adatta a vernici a solvente e bicomponente. La cabina a velo d’acqua usa un flusso d’acqua ed e piu adatta a vernici a base acqua con volumi elevati e cambio colore frequente. La scelta dipende dal tipo di vernice e dal volume di produzione settimanale.
Un reparto di verniciatura deve avere la certificazione ATEX?
Dipende dalle vernici. Se si usa qualsiasi vernice a solvente con punto di infiammabilita sotto i 60 gradi centigradi, la zona e classificata ATEX. Tutti i componenti nella zona classificata devono essere certificati ATEX. La classificazione delle zone e responsabilita del datore di lavoro, documentata nel documento di protezione contro le esplosioni.
Quanto dura un filtro Andreae in una cabina di verniciatura industriale?
Dipende dal volume di vernice spruzzata. In una carrozzeria con utilizzo medio, un filtro Andreae dura tipicamente 2-4 settimane. In una linea con volumi elevati, puo saturarsi in pochi giorni. Il segnale di sostituzione e l’aumento della perdita di carico nel impianto di verniciatura industriale: quando il ventilatore non mantiene la portata di progetto, i filtri sono da cambiare.
Serve l'autorizzazione emissioni per un piccolo reparto di verniciatura?
Dipende dal consumo annuo di solventi organici. Sotto determinate soglie, si applica l’autorizzazione in via generale, una procedura piu semplice. Sopra le soglie, la procedura ordinaria e obbligatoria. La verifica del consumo reale di solventi e il primo passo per capire quale regime si applica alla propria attivita.
