Torrino di estrazione aria: cos’è, come funziona e quando è obbligatorio
Table of Contents

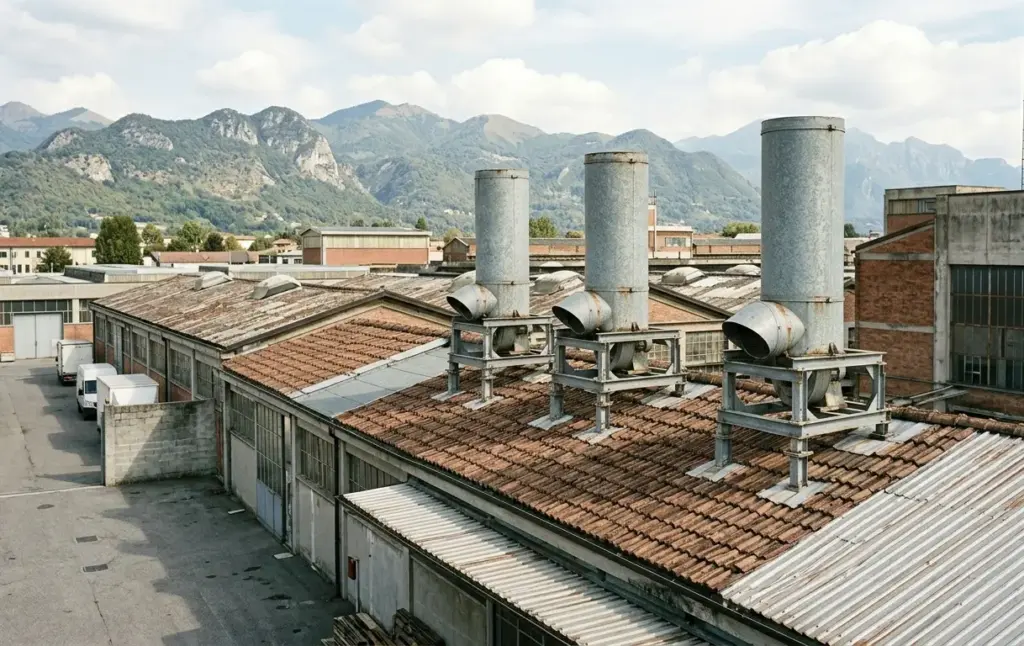

If you’ve ever wondered what those metal cylinders or caps that stick out from factory roofs are for, you’ve already seen an exhaust tower in action. These devices are essential components of industrial ventilation systems , but they’re often overlooked until regulations, or an inspection, require compliance.
This guide contains everything you need to know: definition, operation, types, regulatory requirements, and selection criteria. If you’re considering installing an air extraction tower in your facility or simply want to determine if your system is compliant, you’ve come to the right place.
Che cos'è un torrino di estrazione aria?
Un torrino di estrazione aria è un dispositivo installato in copertura, su tetti piani o a falda, che permette l’espulsione naturale o meccanica dell’aria viziata, calda, umida o contaminata dall’interno di un edificio industriale verso l’esterno.
In termini pratici, è la bocca di uscita del sistema di ventilazione di un capannone. Funziona sfruttando la differenza di pressione tra l’aria interna (più calda, quindi più leggera) e quella esterna, oppure tramite un motore elettrico integrato che garantisce una portata costante indipendentemente dalle condizioni atmosferiche.
I torrini di estrazione aria AIRMEC sono progettati per ambienti industriali che richiedono ricambi d’aria certificati, efficienza energetica e conformità alle normative vigenti sulla qualità dell’aria negli ambienti di lavoro.
Come funziona un torrino estrazione aria
Il principio fisico alla base di tutti i torrini è lo stesso: l’aria calda sale. In un capannone industriale, il calore generato dai macchinari, dai processi produttivi o semplicemente dall’irraggiamento solare tende ad accumularsi nella parte alta dell’edificio. Il torrino crea un percorso preferenziale verso l’esterno, permettendo a quest’aria di fuoriuscire e richiamando aria fresca dall’esterno attraverso le aperture in basso (porte, finestre, bocchette).
Ventilazione naturale: come funziona senza motore
Nei torrini a ventilazione naturale, il flusso d’aria è generato esclusivamente dalla spinta termica e dall’effetto del vento. La forma del cappello, che nei modelli più evoluti è rotante, cattura il vento e amplifica la depressione interna, aumentando la portata estratta senza consumare energia elettrica.
• Nessun consumo energetico
• Funzionamento silenzioso
• Manutenzione minima
• Portata variabile in funzione delle condizioni climatiche
Ventilazione meccanica: quando serve più potenza
Quando la spinta termica o il vento non sono sufficienti, o quando il processo produttivo genera contaminanti che devono essere estratti con portate precise, si ricorre ai torrini con ventilatore meccanico. Il motore integrato garantisce una portata costante e misurabile, indispensabile per rispettare i valori di diluizione richiesti dalla normativa D.Lgs 81/2008.
• Portata d’aria costante e certificabile
• Adatti ad ambienti con emissioni di fumi, polveri o vapori
• Disponibili in versione ATEX per zone a rischio esplosione
• Integrabili con sistemi BMS per il controllo automatizzato

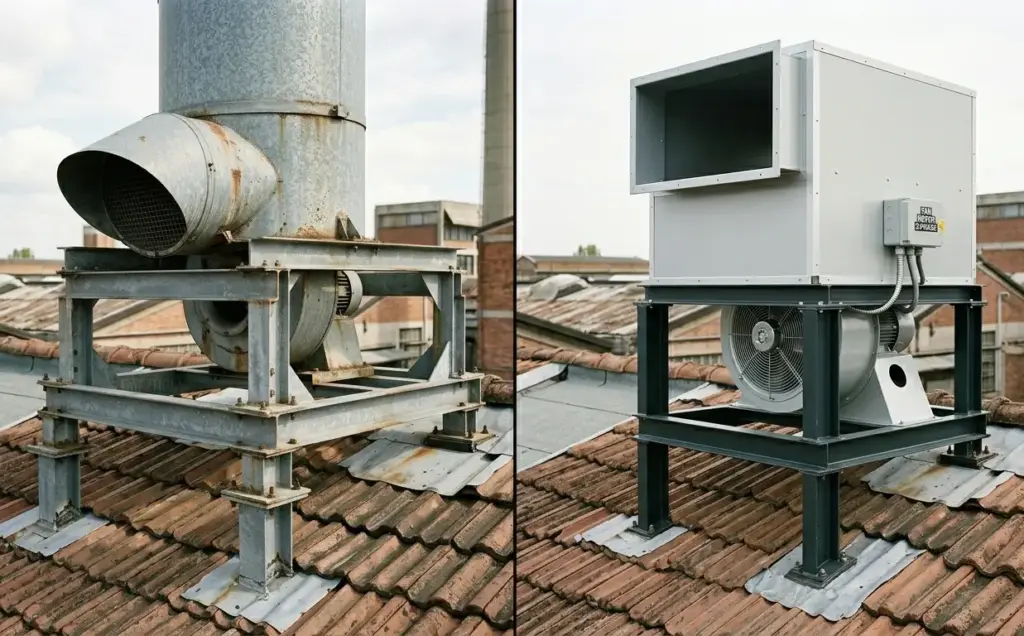

Torrino naturale vs torrino meccanico: confronto
Ecco le principali differenze tra le due tecnologie per aiutarti a scegliere quella giusta per il tuo stabilimento:
| Caratteristica | Torrino naturale | Torrino meccanico |
| Fonte energia | Nessuna (moto convettivo) | Motore elettrico |
| Portata d’aria | Variabile (dipende da vento/calore) | Costante e controllabile |
| Costo installazione | Basso | Medio-alto |
| Manutenzione | Minima | Periodica (motore, cinghie) |
| Efficienza in ambienti caldi | Alta | Alta |
| Idoneità ATEX | Solo versioni certificate | Sì (con motore EX) |
| Adatto per | Magazzini, stalle, officine leggere | Industria, verniciatura, fonderie |
Torrini di estrazione: tipologie e applicazioni
Torrino a fungo
È la tipologia più diffusa nei capannoni industriali. La forma a cupola o a fungo protegge l’apertura dalla pioggia e dagli uccelli, garantendo al tempo stesso un flusso d’aria omnidirezionale. Disponibile in acciaio zincato, inox o alluminio a seconda dell’aggressività dell’ambiente.
Torrino rotante (eolico)
It uses the force of the wind to generate a vacuum through the rotation of the blades. It is particularly effective in areas with medium or high winds. It requires no electrical power and is ideal for warehouses, stables, logistics centers, and light workshops.

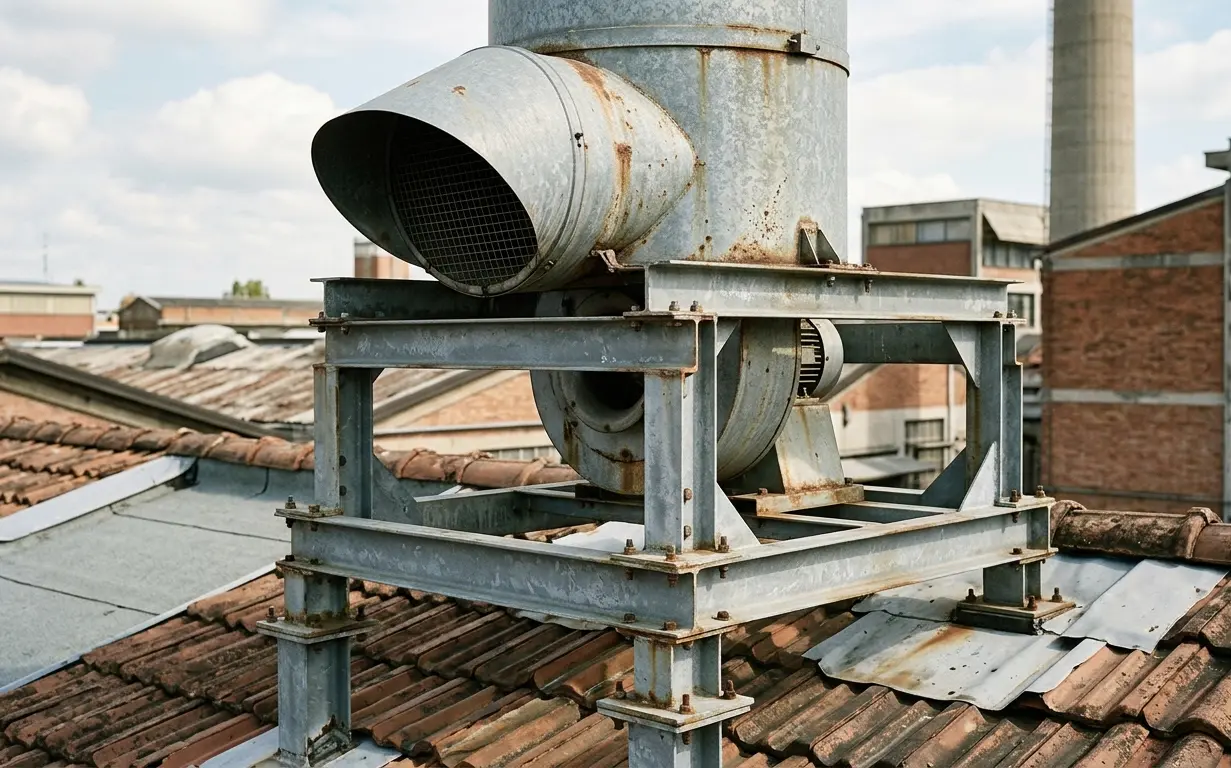

Torrino motorizzato
Dotato di ventilatore elettrico integrato, garantisce una portata d’aria costante e programmabile. È la scelta obbligata in ambienti dove la ventilazione naturale non è sufficiente a rispettare i limiti di esposizione professionale (VLEP) previsti dalla normativa, oppure dove è necessario estrarre fumi, polveri o vapori in modo controllato.
Torrino per estrazione fumo e calore
Una categoria specifica è quella dei torrini certificati per l’estrazione di fumo e calore in caso di incendio. In questi casi, il dispositivo deve rispettare la norma EN 12101-2 e garantire il funzionamento anche ad alte temperature per un tempo minimo definito. Per questi ambienti si utilizzano spesso le condotte per estrazione fumo e calore certificate R600, progettate per resistere al fuoco per almeno due ore.
Quando il torrino di estrazione aria è obbligatorio per legge
Secondo le indicazioni dell’ INAIL, Istituto Nazionale Assicurazione Infortuni sul Lavoro, la ventilazione degli ambienti di lavoro è un requisito fondamentale per la tutela della salute dei lavoratori. In termini normativi, l’obbligo di installare un sistema di estrazione dell’aria, che può includere i torrini di estrazione, deriva principalmente da tre fonti:
• D.Lgs 81/2008, art. 63 e Allegato IV: obbligo di ventilazione naturale o artificiale dei locali di lavoro, con ricambi d’aria minimi in funzione del numero di lavoratori e del tipo di attività
• D.Lgs 152/2006: obbligo di trattamento delle emissioni in atmosfera derivanti da processi produttivi (verniciatura, saldatura, lavorazione metalli, ecc.)
• Direttiva ATEX 2014/34/UE: obbligo di ventilazione certificata per ambienti con rischio di esplosione da polveri o vapori infiammabili
• EN 12101-2: norma specifica per i sistemi di evacuazione fumo e calore (SEFFC) in caso di incendio
In pratica, qualsiasi stabilimento industriale con più di un certo numero di lavoratori, o che svolge attività con emissioni di contaminanti, è soggetto all’obbligo di ventilazione artificiale. Il torrino di estrazione aria è spesso il componente terminale di questo sistema.
Chi verifica la conformità?
Il rispetto della normativa sulla ventilazione industriale è oggetto di ispezione da parte dell’ASL/AUSL territoriale (Servizio di Prevenzione e Sicurezza negli Ambienti di Lavoro — SPSAL), dell’ARPA per le emissioni in atmosfera e dei Vigili del Fuoco per i sistemi di estrazione fumo e calore. La mancata conformità espone il datore di lavoro a sanzioni amministrative e penali.
Come scegliere il torrino di estrazione aria giusto
La scelta del torrino corretto non si fa a occhio, dipende da una serie di parametri tecnici che devono essere calcolati caso per caso:
• Portata d’aria necessaria: calcolata in m³/h in base al volume del locale, al numero di ricambi/ora richiesti e al tipo di contaminanti presenti
• Caratteristiche dell’aria estratta: temperatura, umidità, presenza di polveri, fumi o sostanze corrosive determinano il materiale e la classe del torrino
• Condizioni climatiche del sito: la ventosità media influenza l’efficacia dei torrini naturali
• Classificazione ATEX: se l’ambiente è classificato a rischio esplosione, il torrino deve essere certificato EX
• Requisiti antincendio: se il torrino deve servire anche come dispositivo SEFFC, deve rispettare la EN 12101-2
Il team tecnico di AIRMEC, specializzato nella depurazione aria industriale, effettua un sopralluogo gratuito per dimensionare correttamente il sistema in base alle specifiche esigenze dello stabilimento, garantendo la conformità normativa e l’efficienza energetica dell’impianto.
Ventilazione industriale tetto: errori comuni da evitare
Nell’installazione di torrini di estrazione aria per la ventilazione industriale a tetto, ci sono errori frequenti che compromettono l’efficacia del sistema e possono generare problemi normativi:
Sottodimensionamento della portata
È l’errore più comune. Installare torrini con portata insufficiente rispetto al volume del capannone o all’intensità delle emissioni significa non rispettare i valori minimi di ricambio d’aria previsti dalla normativa, con conseguente accumulo di contaminanti e rischio per la salute dei lavoratori.
Posizionamento errato in copertura
Towers should be positioned in areas where hot air accumulates the most, typically in the highest part of the roof and near heat sources. A poor distribution creates dead zones where air is not renewed.
Mancanza di manutenzione periodica
I torrini naturali richiedono la verifica annuale della libera rotazione (per i modelli eolici) e la pulizia delle griglie. I torrini motorizzati richiedono la manutenzione del motore, delle cinghie e dei cuscinetti. La mancata manutenzione è una violazione del D.Lgs 81/2008 e può causare fermi imprevisti.
Conclusione
The air extraction tower is much more than a simple roofing accessory: it is a fundamental regulatory and technical component for ensuring worker health, compliance with air emissions, and fire safety in industrial buildings. Underestimating it exposes you to fines, production downtime, and personal risks.
AIRMEC has been designing and installing complete industrial ventilation systems for over 40 years. Contact us for a free technical consultation or explore our ventilation systems to find the best solution for your facility.
Domande frequenti: Torrino di estrazione aria
Qual è la differenza tra un torrino di estrazione aria naturale e uno meccanico?
Il torrino naturale sfrutta la spinta termica e il vento per estrarre l’aria senza consumare energia elettrica: la portata è variabile e dipende dalle condizioni climatiche. Il torrino meccanico ha un ventilatore integrato che garantisce una portata costante e certificabile, indispensabile in ambienti con emissioni di contaminanti o dove la normativa richiede ricambi d’aria precisi.
Il torrino di estrazione aria è obbligatorio per legge?
Dipende dal tipo di attività e dall’ambiente di lavoro. Il D.Lgs 81/2008 obbliga il datore di lavoro a garantire una ventilazione adeguata in tutti i locali di lavoro. Se la ventilazione naturale tramite finestre e porte non è sufficiente a rispettare i valori minimi di ricambio d’aria, l’installazione di un sistema di estrazione meccanica, che include i torrini, diventa obbligatoria.
Quanti torrini di estrazione aria servono per un capannone?
Il numero dipende dalla portata di ogni singolo torrino e dal fabbisogno di ricambio d’aria dell’edificio, che a sua volta dipende dal volume del locale, dal numero di lavoratori, dal tipo di attività e dalle emissioni presenti. Il calcolo corretto deve essere effettuato da un tecnico specializzato che segue le indicazioni della normativa UNI EN e del D.Lgs 81/2008.
Con quale frequenza va manutenuto un torrino di estrazione aria?
I torrini naturali richiedono un controllo annuale: verifica dell’integrità strutturale, pulizia delle griglie e, per i modelli rotativi, controllo della libera rotazione. I torrini meccanici richiedono una manutenzione più frequente: ispezione semestrale del motore, verifica delle cinghie e dei cuscinetti, pulizia delle pale e controllo della portata effettiva. La manutenzione è un obbligo di legge ai sensi del D.Lgs 81/2008.
Un torrino di estrazione aria può essere usato anche per l'evacuazione fumo in caso di incendio?
Sì, ma solo se il torrino è specificamente certificato per questo scopo secondo la norma EN 12101-2 (Sistemi di Evacuazione Fumo e Calore, SEFFC). Un torrino standard non ha questa certificazione e non può essere usato come dispositivo antincendio. I torrini SEFFC devono garantire il funzionamento anche ad alte temperature (tipicamente 400°C per 120 minuti) e richiedono un progetto specifico approvato dai Vigili del Fuoco.
