Tubo flessibile trasparente aspirazione: materiali, diametri e applicazioni
Table of Contents
Scegliere il tubo flessibile trasparente aspirazione sbagliato significa fermi imprevisti, rotture premature e impianti fuori norma. Eppure in molte officine, falegnamerie e capannoni industriali italiani, il tubo viene scelto a occhio o sostituito con il primo disponibile, senza considerare materiale, diametro, temperatura di esercizio o tipo di materiale aspirato.
Se stai progettando o aggiornando i tuoi impianti di aspirazione industriale, o cerchi semplicemente il tubo giusto per la tua applicazione, questa guida ti fornisce tutti gli elementi tecnici per decidere correttamente, dal materiale al diametro, fino ai raccordi.
Che cos’e il tubo flessibile trasparente per aspirazione?

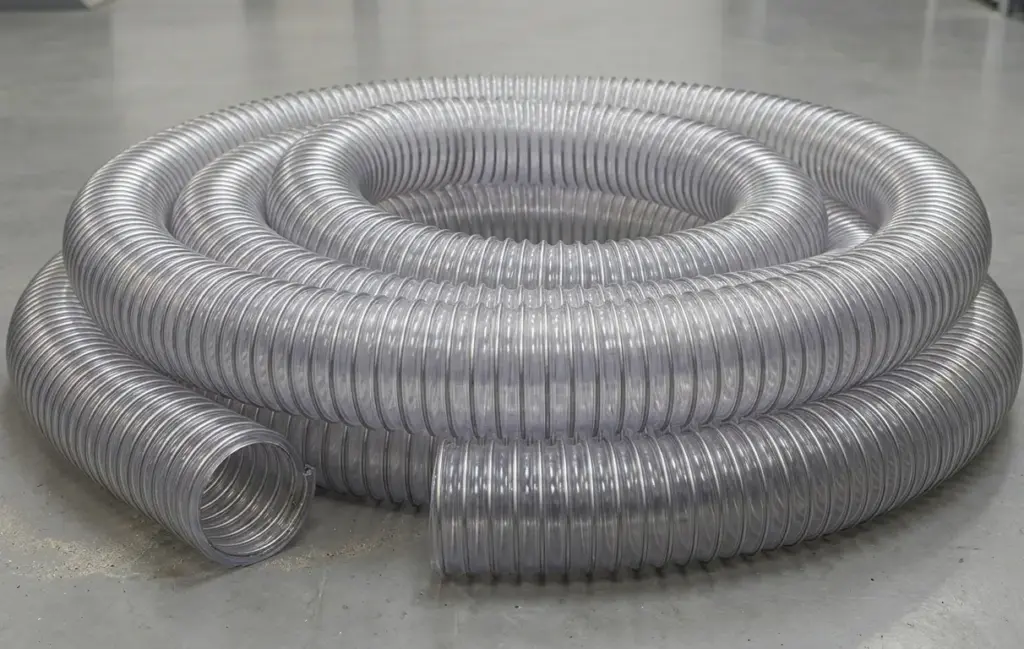

Il tubo flessibile trasparente aspirazione e un condotto flessibile rinforzato con una spirale interna in acciaio zincato o PVC rigido, utilizzato per convogliare aria, polveri, trucioli, granuli e materiali sfusi negli impianti di aspirazione industriale. La trasparenza non e solo estetica: permette di controllare visivamente il flusso, rilevare ostruzioni e individuare anomalie senza smontare l’impianto.
Rispetto ai tubi rigidi in acciaio o alluminio, il tubo flessibile trasparente permette di collegare componenti non allineati, assorbire vibrazioni, superare angoli stretti e raggiungere punti di captazione mobili. E la scelta standard per i tratti di raccordo tra macchine e impianto centralizzato.
Il tubo flessibile trasparente al metro AIRMEC e disponibile in PVC spiralato e poliuretano, con diametri da 40 mm a 400 mm, per coprire tutte le applicazioni dalla piccola officina artigiana al grande impianto manifatturiero.
Materiali del tubo flessibile trasparente aspirazione: quale scegliere?
La scelta del materiale e il primo e piu importante criterio di selezione. Tre materiali dominano il mercato industriale italiano:
PVC spiralato: il piu diffuso
Il PVC spiralato e la scelta standard per la grande maggioranza delle applicazioni. La spirale rigida interna garantisce resistenza allo schiacciamento anche sotto vuoto e mantiene la sezione circolare in tutte le condizioni operative. Ottimo per polveri leggere, trucioli di legno, plastica e materiali sfusi non abrasivi.
• Temperatura esercizio: 0 C / +60 C
• Flessibilita: ottima, si adatta a percorsi complessi
• Taglio facile al metro con forbice da lamiera
• Costo contenuto: e il formato piu economico disponibile
Poliuretano (PU): per applicazioni abrasive
Il poliuretano e il materiale di riferimento per materiali fortemente abrasivi: trucioli metallici, sabbia, graniglia, polveri di alluminio. Rispetto al PVC offre resistenza all’abrasione fino a 6-8 volte superiore, flessibilita maggiore anche a basse temperature e un range termico piu ampio. Il costo e superiore ma la durata significativamente maggiore lo rende conveniente nelle applicazioni intensive.
• Temperatura esercizio: -40 C / +90 C
• Resistenza abrasione: molto alta
• Flessibilita a freddo: mantiene le prestazioni anche in ambienti non riscaldati
• Settori: metalmeccanica, fonderie, taglio laser, plasma
Polietilene (PE): per alimentare e granuli
Il polietilene e la scelta per applicazioni che richiedono assenza di contaminazione: granuli plastici, materiali alimentari o farmaceutici. Il PE e approvato per il contatto alimentare secondo il Regolamento CE 10/2011, chimicamente inerte e facile da pulire. Resistenza all’abrasione inferiore rispetto al PU, adeguata per materiali a basso potere abrasivo.
• Approvato contatto alimentare: si (Reg. CE 10/2011)
• Resistenza chimica: eccellente
• Applicazioni: industria alimentare, farmaceutica, trasporto granuli plastici

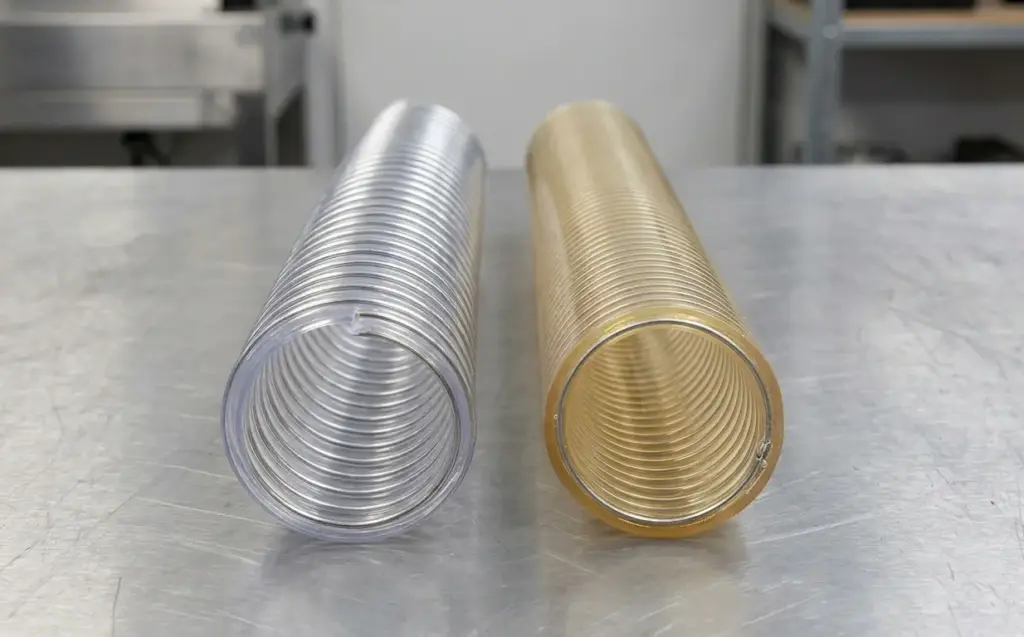

Confronto materiali: tubo flessibile trasparente aspirazione a confronto
La tabella seguente riassume le differenze principali tra i tre materiali per aiutarti a scegliere:
| Caratteristica | PVC spiralato | Poliuretano (PU) | Polietilene (PE) |
| Flessibilita | Alta | Molto alta | Media |
| Resistenza abrasione | Media | Molto alta | Bassa |
| Temperature | 0 / +60 C | -40 / +90 C | -10 / +60 C |
| Trasparenza | Totale | Parziale | Totale |
| Antistatico disponibile | Si | Si | Si |
| Uso ideale | Legno, polveri | Metallo, abrasivi | Alimentare, granuli |
| Costo | Basso | Medio-alto | Basso |
Diametri del tubo flessibile trasparente aspirazione: come sceglierlo
Il diametro del tubo flessibile trasparente aspirazione si calcola in funzione della portata d’aria necessaria e della velocita minima di trasporto del materiale. Un diametro troppo piccolo genera perdite di carico e rischio di ostruzione. Uno troppo grande riduce la velocita dell’aria sotto il valore minimo di trascinamento delle particelle, causando depositi nel tubo.
Velocita minima di trasporto per tipo di materiale
Le velocita minime variano in funzione del materiale aspirato:
• Polveri fini e leggere (farina, carbone): 15-18 m/s
• Polveri di legno e trucioli leggeri: 18-22 m/s
• Trucioli pesanti e materiali sfusi: 22-28 m/s
• Materiali abrasivi e graniglia: 25-32 m/s
Per orientarsi nella scelta dei diametri piu comuni:
• O 50-80 mm: piccole aspirazioni localizzate, utensili portatili
• O 100-125 mm: macchine singole, falegnameria, officine
• O 150-200 mm: impianti centralizzati di medie dimensioni
• O 250-400 mm: impianti industriali di grande portata
Tubo flessibile industriale al metro: come tagliare correttamente
Il tubo flessibile trasparente aspirazione venduto al metro si taglia alla lunghezza necessaria senza sprechi. Per un taglio corretto:
• Misura il percorso reale, i tratti curvi aggiungono lunghezza rispetto alla linea retta
• Aggiungi 5-10 cm per ogni raccordo per garantire una presa sicura
• Usa forbice da lamiera (fino a O 100 mm) o seghetto a lama fine (diametri maggiori)

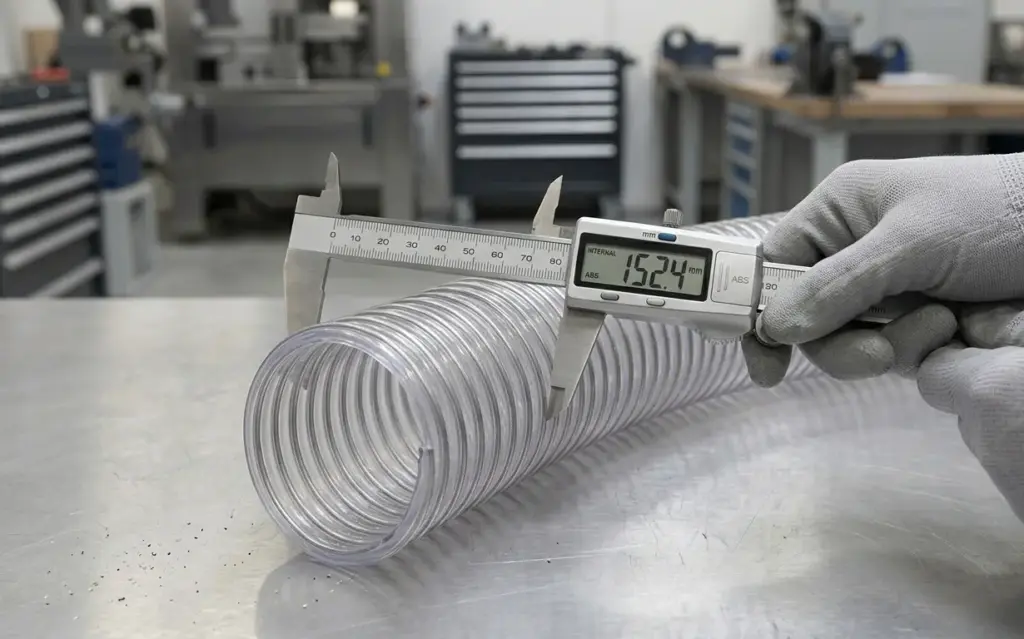

• Misura sempre il diametro interno, non esterno, per verificare la compatibilita con i raccordi
Per i raccordi e componenti per condotte compatibili con i tubi flessibili AIRMEC, la gamma include collari a vite, manicotti di riduzione, curve e T in acciaio zincato e alluminio, disponibili per tutti i diametri standard.
Applicazioni del tubo flessibile trasparente per aspirazione

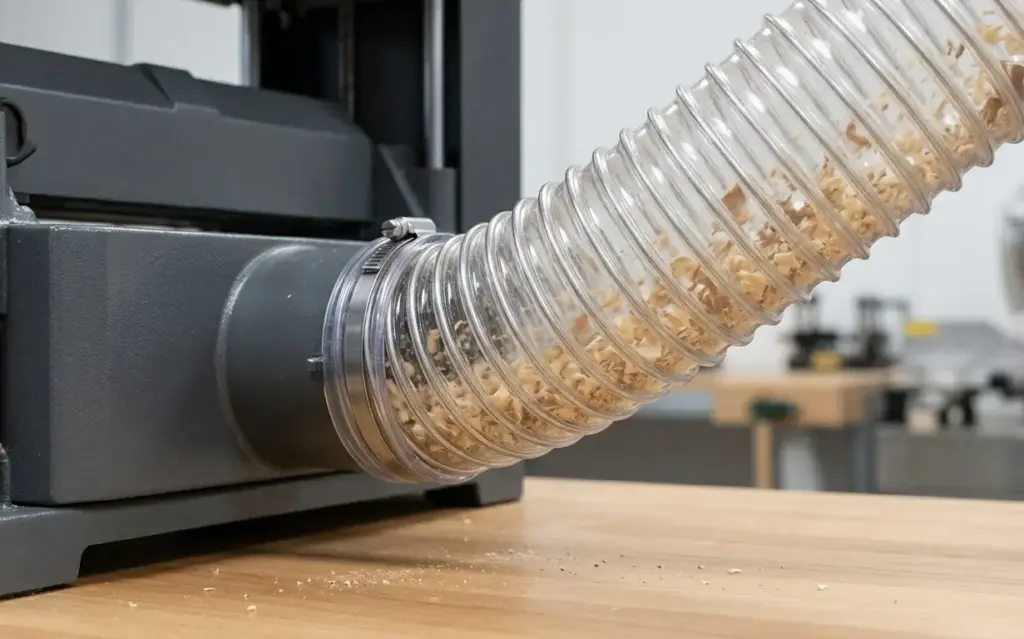

Falegnameria e lavorazione del legno
La falegnameria e il settore dove il tubo flessibile trasparente aspirazione e piu aspirazione e piu diffuso. L’ aspirazione polveri in falegnameria richiede tubi per gestire trucioli di diverse granulometrie, dalle polveri fini di carteggiatura ai trucioli grossi delle fresatrici. La trasparenza rivela immediatamente intasamenti da trucioli lunghi o materiale bagnato, frequenti nelle lavorazioni di legno verde o essenze resinose.
La normativa D.Lgs 81/2008 impone valori limite di esposizione (VLEP) per le polveri di legno duro di 1 mg/m³, rendendo obbligatorio l’uso di impianti di aspirazione efficienti in tutte le falegnamerie con piu di un lavoratore. Il tubo flessibile in PVC spiralato e la soluzione piu usata per i collegamenti tra le macchine e l’impianto centralizzato.
Metalmeccanica e lavorazione dei metalli
Nelle officine metalmeccaniche il tubo flessibile trasparente aspirazione deve gestire trucioli taglienti, materiali abrasivi e, in certi casi, aria calda. Qui il poliuretano e quasi sempre la scelta corretta. La resistenza all’abrasione del PU garantisce una vita utile significativamente maggiore rispetto al PVC, riducendo la frequenza degli interventi di sostituzione.
Industria alimentare e farmaceutica
Il polietilene al metro e la soluzione per il trasporto pneumatico di granuli, polveri alimentari e materie prime farmaceutiche. L’approvazione al contatto alimentare, la facilita di pulizia e l’assenza di plastificanti migrativi lo rendono l’unica scelta in questi settori. La trasparenza permette il controllo visivo del flusso durante la produzione senza interrompere il ciclo.
Trasporto trucioli plastici e granuli
Nel settore della trasformazione delle materie plastiche, il tubo flessibile trasparente aspirazione viene impiegato per il trasporto pneumatico tra silo, essiccatore e pressa a iniezione. Si adottano generalmente diametri compresi tra 50 e 125 mm con tubi in PE o PVC alimentare.
Normativa e sicurezza: obblighi per i tubi per impianti aspirazione
Secondo le linee guida dell’ INAIL Dipartimento Innovazioni Tecnologiche e Sicurezza degli Impianti, i componenti degli impianti di aspirazione industriale, inclusi i tubi flessibili, devono essere idonei al materiale trasportato, classificati per ambienti ATEX se il materiale è infiammabile e soggetti a manutenzione documentata ai sensi del D.Lgs 81/2008.
Per impianti di aspirazione di polveri combustibili o infiammabili, polvere di legno duro, alluminio, zucchero, farine, il tubo flessibile trasparente deve essere in versione antistatica o conduttiva, conforme alla norma EN 13463-1 e alla direttiva ATEX 2014/34/UE. Il tubo PVC standard in questi ambienti e una violazione della normativa di sicurezza.
• Zona ATEX 20/21: tubi conduttivi in PE antistatico o PU antistatico
• Zona ATEX 22: tubi antistatici con resistivita < 10 alla 9 ohm
• Ambienti non ATEX: tubo PVC o PU standard
• Documentazione richiesta: scheda tecnica e dichiarazione di conformita del fornitore
Conclusione
Scegliere il tubo flessibile trasparente aspirazione corretto non e una questione estetica: e una decisione tecnica che influenza le prestazioni dell’impianto, la sicurezza dei lavoratori e la conformita normativa. Materiale sbagliato, diametro errato o tubo non antistatico in zona ATEX si traducono in fermi produttivi, sanzioni e rischi reali.
AIRMEC fornisce tubi flessibili trasparenti per aspirazione in PVC, PU e PE, raccordi e componenti per tutti i diametri e le applicazioni industriali, con supporto tecnico per il dimensionamento.
Domande frequenti: Tubo flessibile trasparente aspirazione
Il tubo flessibile trasparente aspirazione in PVC spiralato e la scelta standard per polveri leggere, trucioli di legno e materiali non abrasivi: ha costo inferiore, ottima flessibilita e temperatura fino a +60 C. Il tubo in poliuretano e necessario per materiali fortemente abrasivi, trucioli metallici, graniglia, sabbia, perche offre resistenza all’abrasione fino a 6-8 volte superiore e range termico molto piu ampio (-40 C a +90 C). Usare il PVC dove serve il PU significa sostituire il tubo ogni poche settimane invece che ogni anno.
Il diametro si calcola in funzione della portata d’aria e della velocita minima di trasporto del materiale. Per orientarsi: O 100 mm per macchine singole in falegnameria; O 150-200 mm per impianti centralizzati medi; O 250 mm e oltre per grandi impianti industriali. Il calcolo preciso richiede la conoscenza della lunghezza del tratto, del numero di curve e delle variazioni di sezione.
Si, se il materiale aspirato e combustibile o infiammabile. Polvere di legno duro, alluminio, zucchero, farine sono tutti materiali per cui la normativa ATEX impone tubi antistatici o conduttivi. Il tubo PVC standard in questi ambienti viola la direttiva ATEX 2014/34/UE e il D.Lgs 81/2008 e puo generare scariche elettrostatiche capaci di innescare un’esplosione.
Si. Per diametri fino a 100 mm si usa una forbice da lamiera; per diametri maggiori un seghetto a lama fine. Evitare il cutter che schiaccia la spirale e deforma la sezione. Dopo il taglio verificare che la spirale non abbia deformazioni e che il bordo sia privo di sbavature prima di fissare il raccordo.
In condizioni standard con polveri di legno e temperatura ambiente, un tubo PVC di buona qualita dura 3-5 anni. Con poliuretano in applicazioni abrasive la vita utile arriva a 5-8 anni. I segnali di usura da monitorare sono: riduzione dello spessore della parete visibile attraverso la trasparenza, ingiallimento, cricche lungo la spirale e perdite di tenuta ai raccordi.
