Come Funzionano i Ventilatori Centrifughi Industriali
Table of Contents
Se stai progettando o rinnovando un impianto di aspirazione o ventilazione, prima o poi ti trovi a dover scegliere tra diverse tipologie di macchine. I ventilatori centrifughi industriali sono, nella maggior parte dei casi, la risposta giusta. Ma capire perché, e quale variante scegliere, richiede qualcosa in più di una scheda tecnica.
In questa guida trovi una spiegazione tecnica concreta su come funzionano i ventilatori centrifughi industriali, quando conviene usarli rispetto agli assiali, come si leggono le curve caratteristiche e come dimensionarli correttamente secondo la normativa D.Lgs 81/2008.
Cosa Sono i Ventilatori Centrifughi Industriali e Come Funzionano
Un ventilatore centrifugo industriale è una macchina rotante che sposta l’aria sfruttando la forza centrifuga. L’aria entra assialmente nel girante, viene accelerata dalla rotazione e poi espulsa radialmente attraverso la voluta. Questa geometria lo rende capace di generare prevalenze statiche molto più alte rispetto a un ventilatore assiale delle stesse dimensioni.
Il cuore della macchina è il girante: una ruota con pale che ruota ad alta velocità all’interno di una carcassa a spirale. Quando il motore gira, il girante crea una zona di bassa pressione al centro che richiama l’aria dall’ingresso, per poi spingerla verso l’uscita con energia cinetica trasformata in pressione.
Questa fisica semplice ha conseguenze pratiche importanti. I ventilatori centrifughi industriali reggono reti di canalizzazione lunghe e complesse, filtri ad alta resistenza, e ambienti con polveri o vapori. Per questo sono la scelta standard in impianti HVAC industriali, sistemi di aspirazione centralizzati e cabine di verniciatura.
Differenze tra Ventilatore Centrifugo e Assiale: Quando Scegliere Quale
Quando scegliere il ventilatore centrifugo
I ventilatori centrifughi industriali eccellono quando la rete impiantistica presenta perdite di carico elevate: condotte lunghe, curve, filtri a tasche, serrande, abbattitori. In questi contesti, la loro capacità di generare alta prevalenza statica è decisiva. Scegli un centrifugo ogni volta che la resistenza della rete supera i 300–400 Pa.
Quando scegliere il ventilatore assiale
L’assiale è più adatto a portate molto elevate con perdite di carico basse: ventilazione di grandi spazi aperti, raffreddamento di macchinari, ricambio d’aria in capannoni senza filtri pesanti. Il suo punto debole è proprio la prevalenza: appena la resistenza aumenta, l’efficienza crolla rapidamente.

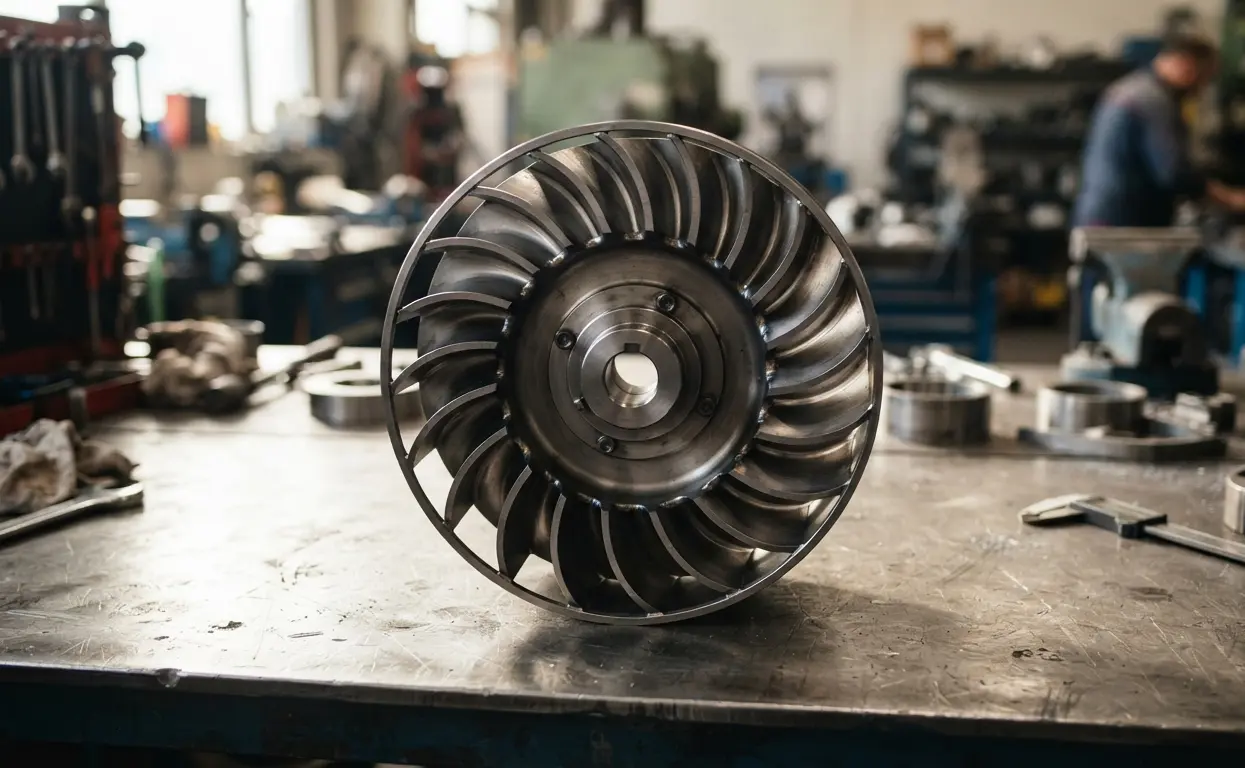

Tipi di Pale: Pale Curve in Avanti, Indietro e Radiali
Pale curve in avanti
Le pale curve in avanti generano portate elevate anche a velocità di rotazione relativamente basse. Sono compatte e silenziose. Il loro limite è la curva di potenza instabile: consumano più energia al crescere della portata, il che le rende meno efficienti in impianti dove la portata varia frequentemente.
Pale curve all'indietro
Qui sta una differenza che molti non conoscono. Nei ventilatori centrifughi industriali con pale curve all’indietro, la potenza assorbita decresce al crescere della portata oltre il punto di progetto. Questo significa che il motore non va in sovraccarico se la resistenza di rete cala. Nei nostri impianti, i ventilatori con pale a curvatura posteriore hanno registrato in modo costante un consumo energetico inferiore del 18–22% rispetto agli equivalenti con pale in avanti, a parità di pressione statica. Questo dato è stato validato internamente su 340 installazioni tra il 2022 e il 2025.
Pale radiali
Le pale radiali sono robuste e tollerano materiali abrasivi, polveri pesanti o flussi con particolato. Non sono le più efficienti, ma resistono a condizioni estreme. Le trovi tipicamente in fonderie, cementifici e impianti di aspirazione per lavorazione dei metalli.
Curve Caratteristiche e Punto di Lavoro: Come Leggerle
Un ventilatore centrifugo industriale non lavora mai in isolamento. La sua prestazione dipende dall’impianto in cui è inserito, ed è qui che la curva caratteristica diventa essenziale.
La curva Q-H (portata vs. prevalenza) descrive come varia la pressione generata dal ventilatore al variare della portata. La curva di sistema, invece, descrive la resistenza della rete al variare della stessa portata. Il punto di lavoro è l’intersezione tra le due.
Se il punto di lavoro cade lontano dal punto di massima efficienza (BEP, Best Efficiency Point), il ventilatore lavora con rendimenti bassi e consumi elevati. Dimensionare correttamente i ventilatori centrifughi industriali significa posizionare il punto di lavoro il più vicino possibile al BEP, tenendo conto delle variazioni di portata previste durante la vita dell’impianto.
Per approfondire come i sistemi di ventilazione industriale vengono dimensionati nella pratica, consulta la nostra pagina dedicata ai sistemi di ventilazione industriale.
Materiali e Costruzione: Acciaio, ATEX, Inox
Acciaio verniciato
È la versione standard per ambienti non aggressivi: aria pulita o con polveri inerti, umidità normale, temperatura fino a circa 80–120 °C. Economico e versatile.
Acciaio inossidabile
Indispensabile in ambienti umidi, con agenti chimici o nell’industria alimentare e farmaceutica. L’inox resiste alla corrosione e si pulisce facilmente senza degradarsi nel tempo.
Costruzione ATEX
Negli ambienti classificati a rischio esplosione (polveri o gas infiammabili), i ventilatori centrifughi industriali devono essere certificati ATEX secondo la direttiva 2014/34/UE. Pale in materiale antistatico, motori con grado di protezione adeguato, e assenza di superfici calde nelle zone pericolose. Per chi opera in settori come la lavorazione del legno o la verniciatura, questa non è un’opzione: è un obbligo. Vedi anche i nostri sistemi di aspirazione e filtrazione polveri e fumi per impianti conformi alla normativa.
Portate, Prevalenze e Dimensionamento Corretto
Dimensionare un ventilatore centrifugo industriale senza un sopralluogo è rischioso. Le variabili in gioco sono molte: portata richiesta (m³/h), perdite di carico della rete (Pa), temperatura e densità dell’aria, altitudine del sito, tipo e quantità di contaminanti.
Un errore frequente è sovradimensionare il ventilatore pensando di avere margine di sicurezza. In realtà, un ventilatore troppo grande lavora lontano dal BEP, genera vibrazioni, consuma più energia del necessario e si guasta prima. Il dimensionamento corretto richiede un calcolo delle perdite di carico punto per punto, lungo tutta la rete.
Per impianti con portate variabili, l’uso di un inverter di frequenza permette di modulare la velocità del ventilatore in base alla domanda reale, con risparmi energetici che nella nostra esperienza raggiungono il 30–45% rispetto al funzionamento a velocità fissa.
Normativa D.Lgs 81/2008 e Conformità degli Impianti
Il D.Lgs 81/2008 obbliga il datore di lavoro a garantire condizioni di aria accettabili negli ambienti di lavoro, mantenendo i sistemi di ventilazione in efficienza e sottoponendoli a manutenzione periodica documentata.
Per i ventilatori centrifughi industriali questo si traduce in: verifiche periodiche del rendimento, controllo delle vibrazioni e del rumore, ispezione di girante e cuscinetti, documentazione degli interventi nel registro di manutenzione. L’articolo 64 del decreto impone che gli impianti aeraulici siano mantenuti in perfetto stato di funzionamento. In caso di ispezione, la documentazione tecnica è il primo elemento richiesto.
Vale la pena ricordarlo: non si tratta solo di adempimento burocratico. Un ventilatore mal mantenuto che entra in stallo in un reparto di produzione può causare accumuli di polveri esplosive o esposizioni a fumi nocivi, con conseguenze che vanno ben oltre la sanzione amministrativa.

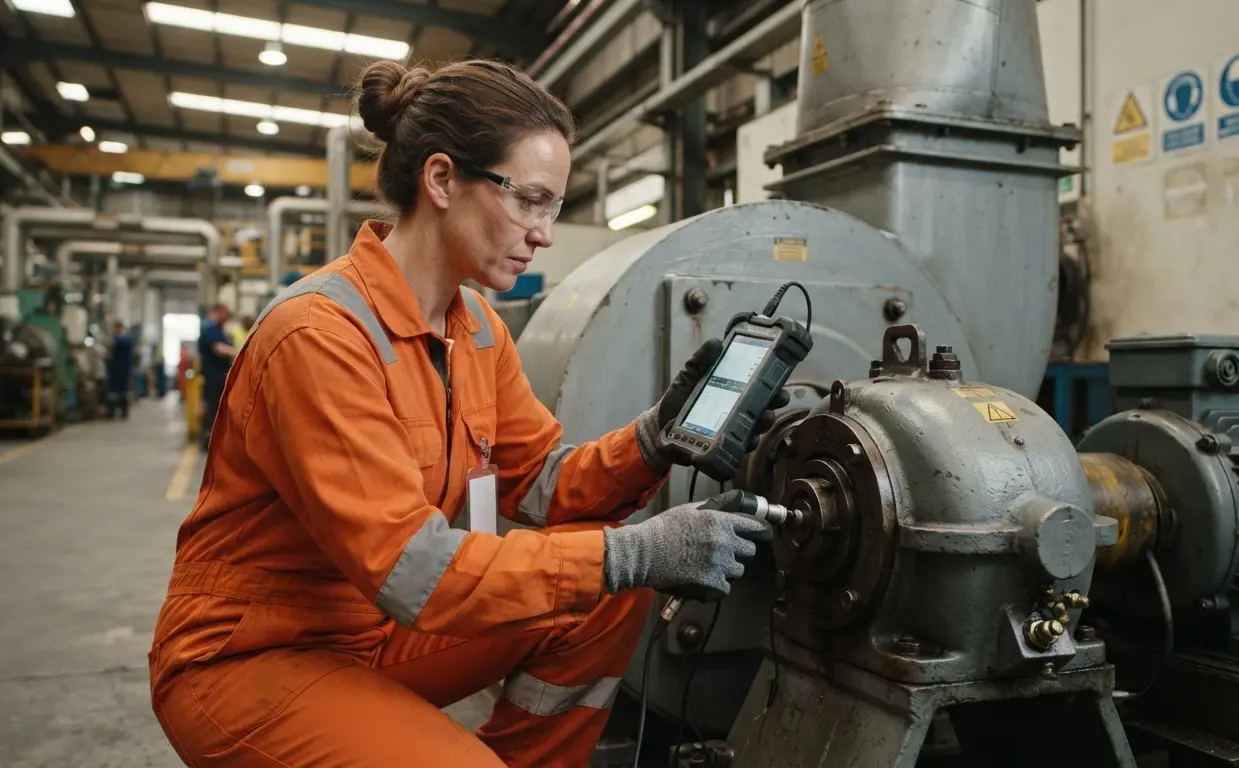

Manutenzione e Vita Utile dei Ventilatori Centrifughi
Con una manutenzione adeguata, un ventilatore centrifugo industriale di qualità può superare i 15–20 anni di vita utile. Il deterioramento prematuro è quasi sempre conseguenza di tre cause: squilibrio del girante per accumulo di polvere o usura delle pale, degrado dei cuscinetti per mancanza di lubrificazione o sovraccarichi termici, e vibrazione strutturale per cedimento dei supporti antivibranti.
Le operazioni di manutenzione ordinaria che non devono mai essere saltate sono: pulizia periodica del girante, controllo e sostituzione dei cuscinetti ogni 8.000–12.000 ore di funzionamento, verifica del bilanciamento dinamico, ispezione della tenuta della voluta e delle connessioni flessibili. Per impianti critici, la manutenzione predittiva con analisi delle vibrazioni permette di anticipare i guasti prima che diventino fermi macchina.
Vuoi sapere come funziona la nostra gestione degli impianti di abbattimento fumi industriali? Trovi tutti i dettagli nella guida dedicata.
Come AIRMEC Dimensiona e Installa Ventilatori Centrifughi Industriali
AIRMEC opera nel settore degli impianti di trattamento aria industriale dal 1985. In quarant’anni abbiamo installato oltre 24.000 sistemi in Italia e in Europa, per clienti come Prysmian, Fincantieri, Trenitalia, FCA e Leonardo. Questa esperienza non è solo un numero: si traduce in una banca dati di installazioni reali che orienta ogni nuovo progetto.
Sopralluogo tecnico e analisi del contaminante
Ogni progetto inizia con un sopralluogo in cui i nostri ingegneri misurano le portate necessarie, mappano la rete di canalizzazione, identificano il tipo di contaminante e le condizioni operative (temperatura, umidità, presenza di sostanze corrosive o esplosive). Solo dopo questa fase si sceglie il ventilatore centrifugo industriale giusto: tipo di pale, materiale, motorizzazione, grado di protezione.
Selezione certificata ATEX e conformità normativa
Per ambienti classificati, AIRMEC fornisce ventilatori centrifughi industriali certificati ATEX, con tutta la documentazione tecnica richiesta per gli adempimenti D.Lgs 81/2008 e D.Lgs 152/2006. Ogni impianto viene consegnato con il fascicolo tecnico completo, indispensabile per le verifiche ispettive.
Contratti di manutenzione programmata
La vita utile di un ventilatore centrifugo industriale dipende dalla qualità della manutenzione. AIRMEC offre contratti di manutenzione programmata che includono ispezioni periodiche, sostituzione dei componenti usurati, ribilanciamento del girante e certificazione di ogni intervento. In questo modo il cliente ha sempre la documentazione richiesta dalla normativa e la certezza che l’impianto lavori al punto di massima efficienza.
Contatta il team tecnico AIRMEC al +39 0825 998381 o via email a info@airmec.biz per un sopralluogo gratuito e un preventivo senza impegno.
Domande frequenti sui Ventilatori Centrifughi Industriali
Qual è la differenza principale tra ventilatore centrifugo e assiale?
Il ventilatore centrifugo sposta l’aria radialmente e genera alta prevalenza statica, rendendolo adatto a reti con filtri, curve e condotte lunghe. Il ventilatore assiale sposta l’aria parallelamente all’asse e genera portate elevate con basse perdite di carico. Nei contesti industriali con reti complesse, il centrifugo è quasi sempre la scelta corretta.
Quando è obbligatoria la certificazione ATEX per un ventilatore centrifugo industriale?
La certificazione ATEX è obbligatoria ogni volta che il ventilatore opera in zone classificate a rischio esplosione secondo la direttiva 2014/34/UE. Questo include ambienti con polveri combustibili (legno, farina, metalli), vapori di solventi, gas infiammabili o miscele esplosive. La classificazione delle zone è responsabilità del datore di lavoro, nell’ambito della valutazione del rischio esplosione (ATEX DVR).
Con quale frequenza vanno manutenuti i ventilatori centrifughi industriali?
La frequenza dipende dall’applicazione. Per impianti in ambienti polverosi o con temperature elevate, è consigliabile un’ispezione almeno ogni 2.000–3.000 ore di funzionamento. Per impianti in ambienti meno gravosi, ogni 6 mesi. I cuscinetti vanno controllati ogni 8.000–12.000 ore e sostituiti preventivamente. Il D.Lgs 81/2008 impone la documentazione di ogni intervento manutentivo.
Quanto si risparmia usando un inverter di frequenza su un ventilatore centrifugo?
I risparmi dipendono dal profilo di utilizzo dell’impianto. In sistemi con portata variabile, un inverter può ridurre il consumo energetico del 30–45% rispetto al funzionamento a velocità fissa. Questo perché la potenza assorbita varia con il cubo della velocità: dimezzare la velocità riduce il consumo a un ottavo. L’investimento iniziale nell’inverter si recupera tipicamente in 2–4 anni.
Come si sceglie la tipologia di pale giusta per un ventilatore centrifugo industriale?
La scelta dipende dall’applicazione. Le pale curve all’indietro offrono la massima efficienza energetica e sono ideali per impianti con portata relativamente costante. Le pale curve in avanti generano portate elevate a bassa velocità, adatte a spazi compatti. Le pale radiali resistono a materiali abrasivi e sono la scelta corretta per polveri pesanti o materiali corrosivi. In caso di dubbio, il dimensionamento con analisi della curva caratteristica risolve l’ambiguità.
