Cabina Verniciatura a Secco: Come Funziona, Modelli e Come Scegliere la Giusta
Table of Contents
Se stai cercando una cabina verniciatura a secco per la tua officina o carrozzeria, probabilmente hai gia confrontato qualche preventivo e ti sei accorto che le differenze di prezzo tra i modelli non sempre si spiegano facilmente. Questa guida sulla cabina verniciatura a secco chiarisce come funziona il sistema, quali sono le differenze tra i modelli disponibili e come si sceglie quella giusta in base al tipo di vernice e al volume di produzione. Scegliere bene una cabina verniciatura a secco prima di acquistarla significa evitare costi di adeguamento a distanza di un anno. La prima cosa da sapere e che una cabina verniciatura a secco mal dimensionata o mal configurata non solo lavora male: espone il datore di lavoro a rischi normativi concreti.
Come Funziona una Cabina di Verniciatura a Secco
Una cabina verniciatura a secco funziona per filtrazione meccanica dell’overspray. L’aria dell’ambiente entra dalla parete frontale, attraversa uno o piu stadi di filtri che trattengono le particelle di vernice in sospensione, e viene espulsa o ricircolata dall’estrattore. Il sistema crea un flusso d’aria dalla fonte verso il sistema filtrante, garantendo che l’overspray venga trasportato via dalla zona di respirazione dell’operatore e catturato dai filtri prima dell’espulsione in atmosfera.
Il flusso d’aria deve essere abbastanza forte da muovere le particelle di vernice verso i filtri, ma non cosi forte da disturbare il getto dello spray e compromettere la qualita della verniciatura. La velocita di transito nella zona di lavoro e tipicamente 0,3-0,5 m/s per le verniciature artigianali e 0,4-0,6 m/s per le applicazioni industriali.
Cabina a Secco vs. Cabina a Velo d'Acqua vs. Pressurizzata: Quando Scegliere Quale
Cabina a secco
La cabina a secco e la scelta corretta per vernici a solvente bicomponente, vernici epossidiche, poliuretaniche e vernici all’acqua con contenuto di VOC non trascurabile. Costi di installazione contenuti e manutenzione che si riduce alla sostituzione periodica dei filtri. E la soluzione dominante nell’automotive artigianale e nella verniciatura di componenti metallici di piccola e media scala.
Cabina a velo d'acqua
Piu adatta a linee di produzione con vernici all’acqua ad alta portata e cambio colore molto frequente. Elimina il problema della saturazione dei filtri ma richiede gestione del circuito idraulico e smaltimento dei fanghi di verniciatura.
Cabina pressurizzata
La scelta per verniciatura ad alta qualita dove la contaminazione da polvere esterna e inaccettabile. Il costo e significativamente piu alto, ma la qualita della finitura e incomparabile.
Modelli e Configurazioni: Standard, LUX, Armadio Aspirante
Nel mercato italiano, le configurazioni piu diffuse di cabina verniciatura a secco sono tre.
Cabina a secco standard

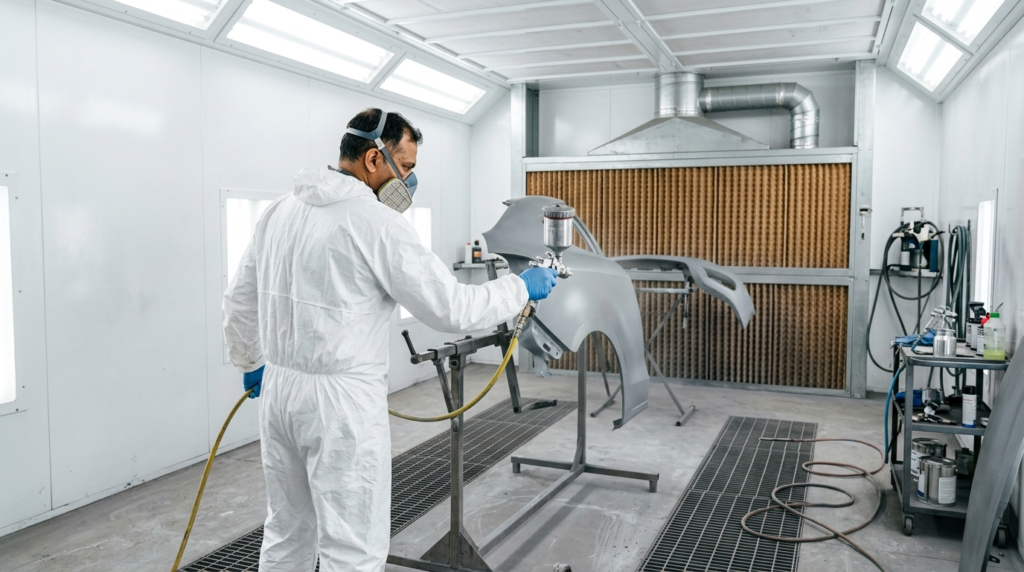

Struttura modulare in lamiera zincata con parete frontale filtrante a filtri Andreae, estrattore centrifugo e scarico superiore o laterale. Per chi vuole acquistare direttamente, la cabina di verniciatura a secco standard disponibile nello shop AIRMEC viene fornita con certificazione CE e filtri Andreae di dotazione.
Cabina LUX con carbone attivo integrato
La versione LUX aggiunge uno stadio di filtrazione a carbone attivo dopo i filtri Andreae e i pannelli in fibra di vetro. E la scelta per chi usa vernici con alto contenuto di solventi organici e ha l’obbligo di autorizzazione alle emissioni in atmosfera con limiti restrittivi sui VOC.
Armadio aspirante
Versione compatta per verniciatura di pezzi piccoli su piano di lavoro. Autonomo, occupa poco spazio e non richiede una cabina dedicata. Ideale per laboratori artigianali e reparti di finitura.
Questa tabella riassume quale configurazione scegliere in base a tipo di vernice e volume di produzione, basata sui dati di installazione AIRMEC:
Tipo di vernice | Volume produzione | Configurazione consigliata |
Bicomponente solvente | Artigianale | Cabina a secco standard + Andreae |
Bicomponente solvente | Media produzione | Cabina a secco standard + Andreae + fibra di vetro |
Epossidica/poliuretanica | Qualsiasi | Cabina LUX con carbone attivo (verifica limiti emissivi) |
Vernice all’acqua | Artigianale | Cabina a secco standard, filtri Andreae standard |
Vernice metalli solventi | Qualsiasi | Cabina LUX con carbone attivo obbligatorio |
Filtrazione in una Cabina a Secco: Andreae, Fibra di Vetro, Carbone Attivo
Filtro Andreae

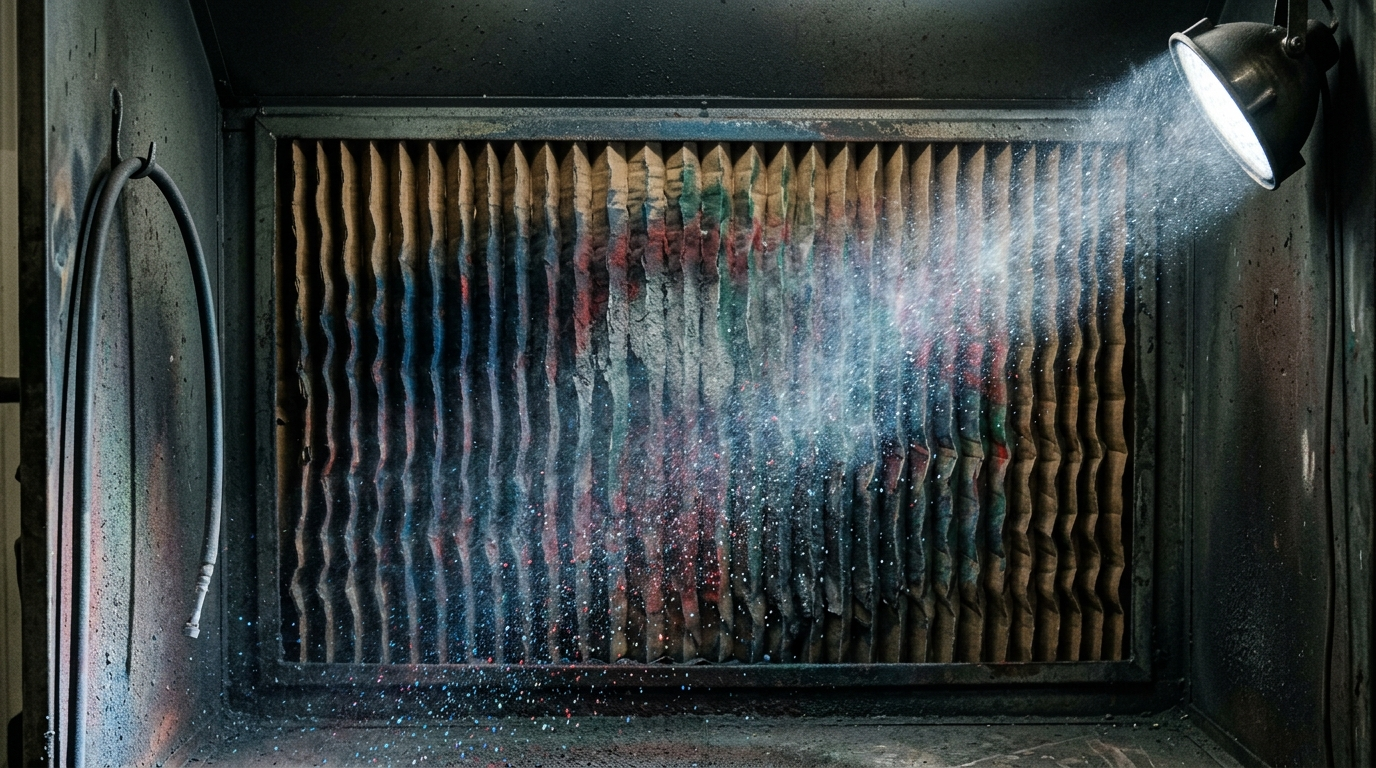

Il primo stadio: cattura l’overspray grossolano prima che raggiunga i filtri interni. Si satura in funzione del volume di vernice spruzzata. Per acquistare il filtro Andreae di ricambio, AIRMEC lo fornisce nella versione autoestinguente conforme DIN 53438-3, obbligatoria nelle cabine con solventi infiammabili.
Pannello in fibra di vetro
Il secondo stadio cattura le particelle fini di vernice che hanno superato l’Andreae. Ha una vita utile piu lunga del filtro frontale e va sostituito ogni 6-8 settimane per le carrozzerie intensive.
Carbone attivo
Il terzo stadio, presente nelle versioni LUX. Il carbone attivo in sacco da 25 kg assorbe i composti organici volatili prima dell’espulsione in atmosfera. Va sostituito ogni 2-4 mesi per verniciature intensive con solventi come xilolo e toluene.
Normativa ATEX e Requisiti Impiantistici per la Verniciatura a Secco

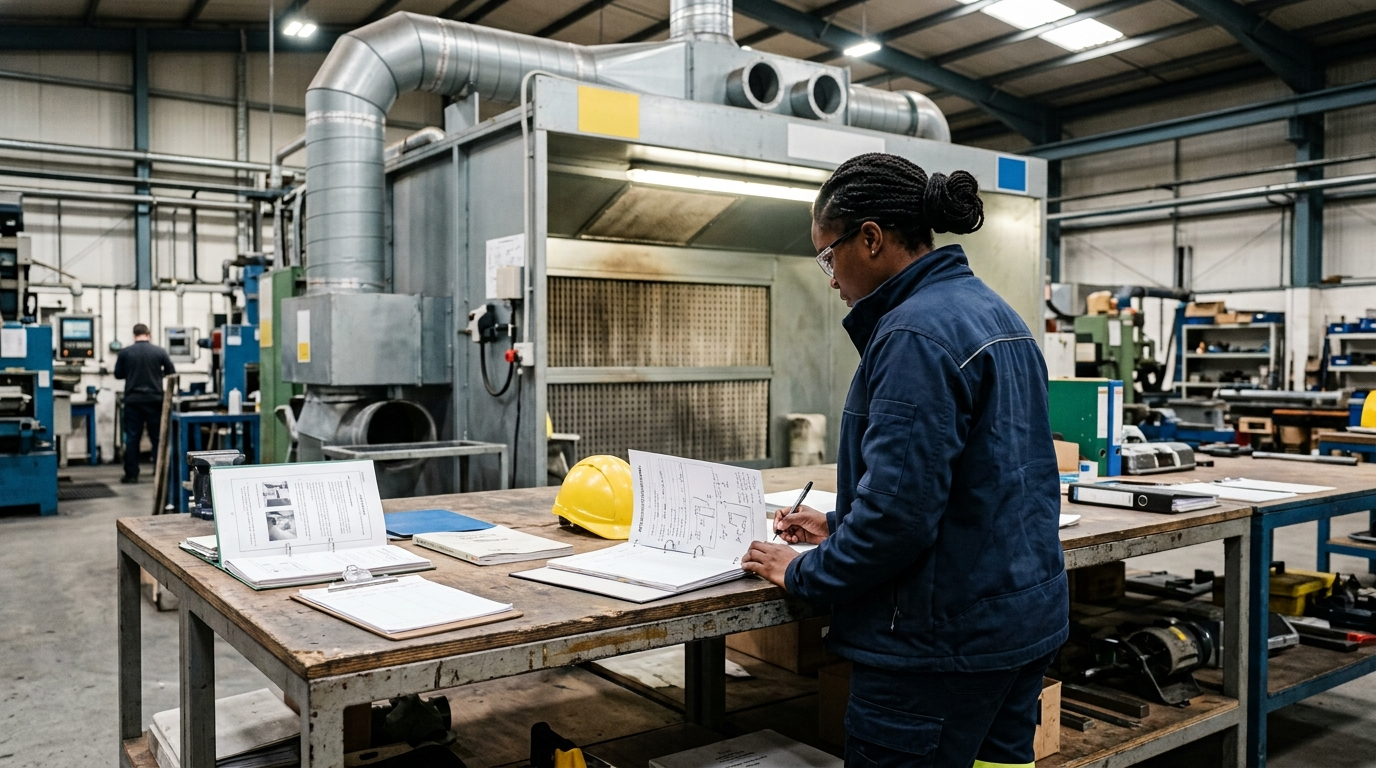

Qualsiasi cabina verniciatura a secco che usa vernici con solventi organici e classificata come zona ATEX. I vapori dei solventi hanno concentrazioni minime esplosive basse e punti di infiammabilita spesso sotto i 21 gradi centigradi. Tutti i componenti elettrici della cabina devono essere certificati ATEX per il gruppo e la categoria corrispondenti. Per le emissioni in atmosfera, il D.Lgs 152/2006 Parte V e le direttive collegate, consultabili su normattiva.it, impongono un titolo autorizzativo per le attivita di verniciatura sopra determinate soglie di consumo di solventi.
Dimensionamento: Portata d'Aria, Ricambi/Ora e Velocita di Transito
Il dimensionamento della cabina verniciatura a secco parte da tre parametri: dimensioni della zona di lavoro, velocita di transito richiesta e portata necessaria per mantenere quella velocita. La portata si calcola moltiplicando la sezione trasversale della cabina per la velocita di transito. Per una cabina standard da 3×3 metri con velocita di 0,4 m/s la portata necessaria e circa 12.960 mc/h. Un estrattore sottodimensionato non mantiene la velocita di transito quando i filtri si saturano, con accumulo di VOC nell’ambiente di lavoro.
Manutenzione Programmata: Frequenze e Componenti da Sostituire
La manutenzione della cabina verniciatura a secco e un obbligo di legge ai sensi del D.Lgs 81/2008. Per un piano di manutenzione dettagliato con le frequenze di sostituzione per i tre profili di utilizzo principali, la guida alla manutenzione cabina verniciatura copre tutto nel dettaglio. In sintesi per una carrozzeria automotive: filtro Andreae ogni 2-4 settimane, pannello fibra di vetro ogni 6-8 settimane, carbone attivo ogni 2-4 mesi, pulizia ventilatore trimestrale.
Come AIRMEC Progetta e Installa le Cabine di Verniciatura a Secco
AIRMEC progetta e installa cabine verniciatura a secco dal 1985. Ogni progetto inizia con l’analisi del tipo di vernice, del volume di produzione e dei limiti emissivi previsti dall’autorizzazione. Solo dopo questa analisi si scelgono il modello di cabina verniciatura a secco, il dimensionamento dell’estrattore e la configurazione del sistema filtrante.
In un recente progetto per una carrozzeria automotive con tre postazioni di ritocco, AIRMEC ha installato tre cabine a secco LUX in serie con filtri Andreae autoestinguenti, pannelli in fibra di vetro e stadi a carbone attivo dimensionati per lo xilolo. Le misurazioni post-installazione hanno confermato concentrazioni di VOC in uscita conformi ai limiti dell’autorizzazione in atmosfera.
Contatta AIRMEC al +39 0825 998381 o scrivi a info@airmec.biz per un sopralluogo gratuito e un preventivo senza impegno.
Conclusione
Scegliere la cabina verniciatura a secco giusta non si risolve guardando solo il prezzo al metro quadro. Si risolve capendo il tipo di vernice che usi, il volume di produzione settimanale e i limiti emissivi previsti dalla tua autorizzazione. Una cabina verniciatura a secco sovradimensionata costa di piu del necessario. Una cabina verniciatura a secco sottodimensionata non rispetta le normative e crea rischi per gli operatori. Se non sai da dove partire, un sopralluogo tecnico e il modo piu veloce per arrivare alla scelta giusta senza errori.
Domande frequenti: Cabina Verniciatura a Secco
Qual e la differenza tra cabina a secco e cabina a velo d'acqua?
La cabina a secco usa filtri fisici per catturare l’overspray: piu semplice da installare e manutenere, adatta a vernici a solvente e bicomponente. La cabina a velo d’acqua usa un flusso d’acqua: piu adatta a vernici all’acqua con volumi elevati e cambio colore frequente, ma richiede gestione del circuito idraulico e smaltimento dei fanghi.
La cabina a secco richiede la certificazione ATEX?
Si, se si usano vernici con solventi organici con punto di infiammabilita sotto i 60 gradi centigradi. Tutti i componenti elettrici nella zona classificata devono essere certificati ATEX. La classificazione delle zone e responsabilita del datore di lavoro nel documento di protezione contro le esplosioni.
Ogni quanto vanno sostituiti i filtri Andreae in una cabina a secco?
Dipende dal volume di vernice spruzzata. In una carrozzeria con uso giornaliero intensivo, ogni 2-4 settimane. In un reparto con verniciatura occasionale, ogni 6-8 settimane. Il segnale di sostituzione e la riduzione percepibile del flusso d’aria nella zona di verniciatura.
Serve l'autorizzazione emissioni in atmosfera per una cabina a secco?
Dipende dal consumo annuo di solventi. Sopra determinate soglie si applica la procedura ordinaria di autorizzazione ai sensi del D.Lgs 152/2006. Sotto soglia puo applicarsi l’autorizzazione in via generale. La verifica del consumo reale di solventi e il primo passo per capire quale regime si applica.
Qual e la differenza tra la cabina a secco standard e la versione LUX?
La versione standard usa filtri Andreae e pannello in fibra di vetro per catturare l’overspray. La versione LUX aggiunge uno stadio a carbone attivo per l’abbattimento dei VOC, necessario quando i limiti emissivi dell’autorizzazione impongono il controllo dei composti organici volatili.
