Filtro Paint Stop Verniciatura: Come Funziona, Formati e Con Quale Frequenza Sostituirlo
Table of Contents
Se lavori in una cabina di verniciatura a secco, probabilmente conosci gia il filtro paint stop verniciatura anche se non lo chiami sempre con questo nome. E quella lastra bianca in fibra di vetro che si monta dopo il filtro Andreae e che cattura le particelle di vernice piu fini prima che raggiungano il ventilatore di estrazione. Il filtro paint stop verniciatura non e un accessorio secondario: e il secondo stadio di filtrazione che determina l’efficienza complessiva del sistema e la durata del ventilatore. Questa guida spiega come funziona, quali formati esistono, come scegliere tra pannello e rotolo e con quale frequenza va sostituito in funzione del tuo tipo di attivita. Scegliere il filtro paint stop verniciatura sbagliato significa sostituirlo troppo spesso o, peggio, troppo tardi.
Cos'e il Filtro Paint Stop e Come Funziona nella Cabina di Verniciatura

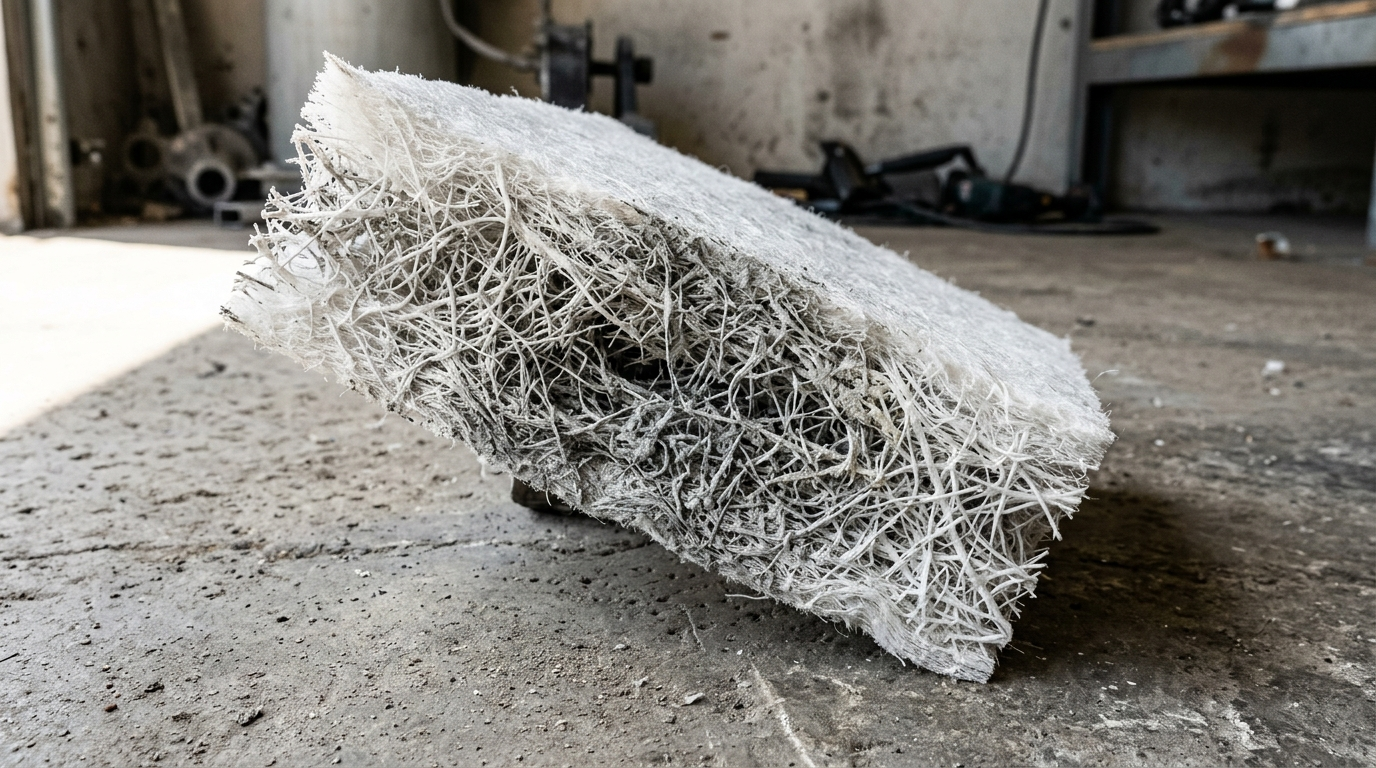

Il filtro paint stop verniciatura e un pannello filtrante in fibra di vetro a struttura casuale. Le fibre sono distribuite in modo non regolare nel volume del pannello, creando una rete tridimensionale di intercettazione per le particelle di overspray. Questa struttura permette una distribuzione uniforme del particolato nel volume del filtro, che si traduce in una vita utile piu lunga rispetto a un filtro a superficie piana.
La densita del filtro determina l’efficienza e la perdita di carico. Un pannello piu denso cattura meglio ma crea piu resistenza al flusso d’aria. Il formato standard usato nella maggior parte delle cabine italiane e il pannello 500x500x50 mm in confezione da 20 pezzi. Per cabine con dimensioni non standard, il rotolo paint stop permette di tagliare esattamente la dimensione necessaria senza sprechi.
Filtro Paint Stop vs. Filtro Andreae: Differenze e Quando Si Usano Insieme
Il filtro paint stop verniciatura e il filtro Andreae non sono alternativi: lavorano in serie. Il filtro Andreae cattura l’overspray grossolano per separazione inerziale nel primo stadio. Il paint stop lavora sul particolato fine che l’Andreae non ha catturato, raggiungendo efficienze superiori al 95% per le particelle sotto i 10 micron.
Abbinare i due correttamente riduce la frequenza di sostituzione del paint stop del 30-40% rispetto a usarlo da solo, come documentato nelle installazioni AIRMEC. Per acquistare il filtro Andreae di ricambio nella versione autoestinguente conforme DIN 53438-3, e il modello corretto per le cabine con vernici a solvente dove la zona e classificata ATEX.
Formato Pannello o Rotolo: Come Scegliere il Formato Giusto per la Tua Cabina
Pannello 500x500x50 mm
E lo standard per la maggior parte delle cabine italiane con griglia di scarico modulare. Ogni pannello copre 0,25 mq. Per una cabina standard con sezione di scarico da 2×1 metri servono 8 pannelli per strato. La confezione da 20 pezzi copre due sostituzioni complete per la maggior parte delle cabine di media dimensione.
Rotolo filtro paint stop
La scelta giusta per cabine con dimensioni non standard o per chi vuole eliminare gli sfridi di taglio. Per verniciature artigianali con dimensioni di cabina variabili, il rotolo offre la massima flessibilita.
Efficienza e Capacita di Accumulo: Cosa Guardare Prima di Comprare
Le due variabili che determinano la qualita di un filtro in fibra di vetro sono l’efficienza di filtrazione e la capacita di accumulo. L’efficienza indica quante particelle vengono catturate rispetto a quelle in ingresso. La capacita di accumulo indica quanto materiale puo contenere prima di saturarsi.
Un pannello di buona qualita deve raggiungere efficienza superiore al 95% per particelle da 5 micron e capacita di accumulo di almeno 500 grammi per metro quadro di superficie filtrante. Questo valore di accumulo e quello che determina la frequenza di sostituzione in funzione del tuo volume di verniciatura.
Frequenza di Sostituzione Reale per Tre Profili di Utilizzo
Questa e la sezione che piu interessa chi deve fare ordini regolari. I dati variano molto in funzione del tipo di attivita e del tipo di vernice. Per le frequenze specifiche per la verniciatura in carrozzeria, la guida ai filtri cabina verniciatura carrozzeria copre i tre profili automotive nel dettaglio. Questa tabella riassume le frequenze per i tre profili piu comuni, basata sui dati di installazione AIRMEC:
Profilo di utilizzo | Filtro Andreae | Paint Stop (fibra di vetro) | Note |
Carrozzeria automotive (vernici solvente, 5 veicoli/giorno) | Ogni 2–3 settimane | Ogni 6–8 settimane | 8 pannelli per cabina 4×3 m |
Mobilificio (vernici base acqua, linea continua) | Ogni 4–6 settimane | Ogni 3–4 mesi | Particolato meno appiccicoso |
Verniciatura componenti industriali (uso discontinuo) | Ogni 3–5 settimane | Ogni 2–3 mesi | Frequenza varia con intensita uso |

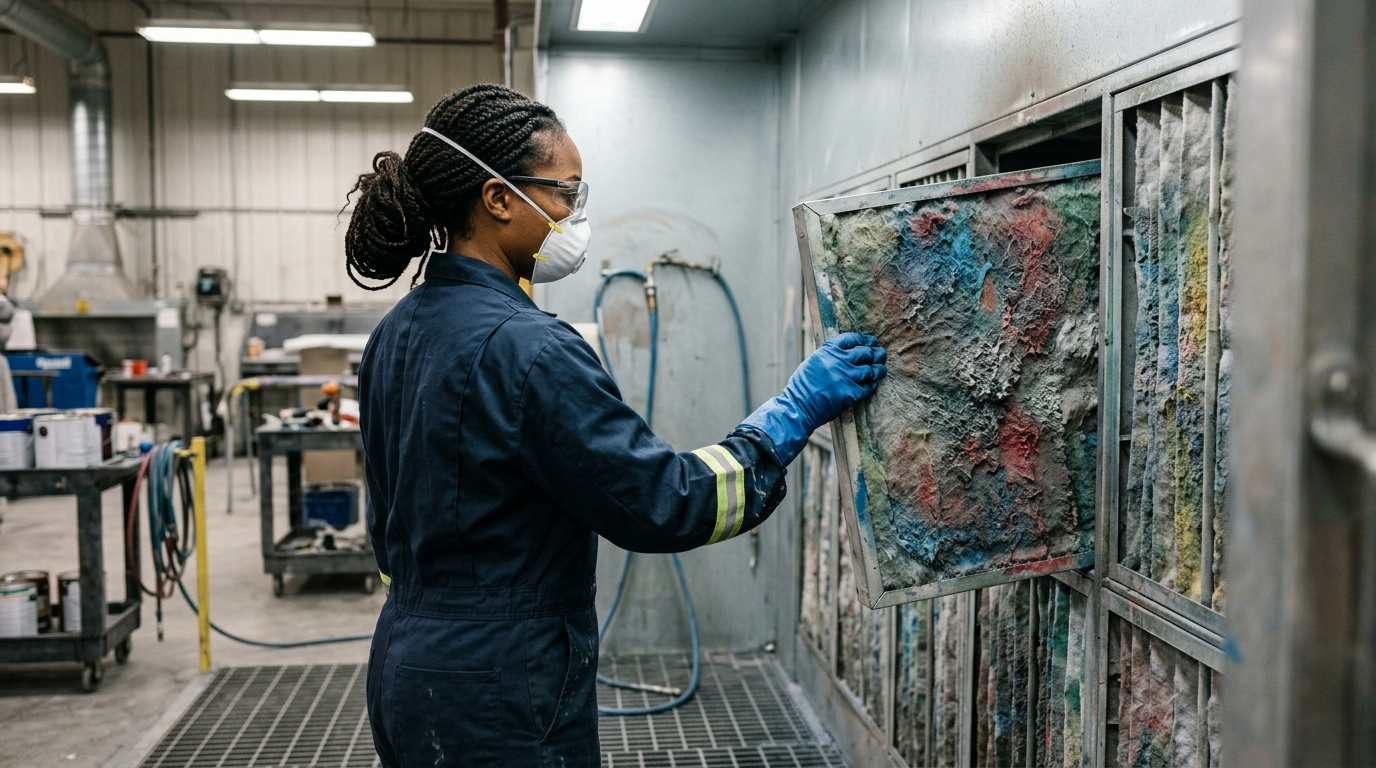

Come Si Installa e Come Si Riconosce la Saturazione
L’installazione e semplice: si posiziona la lastra nel vano porta-filtri nella parete di scarico della cabina, dopo il filtro Andreae e prima della griglia di protezione del ventilatore. Il verso di installazione e indicato sulle confezioni.
Il segnale di saturazione non e sempre visivo come per il filtro Andreae. Il pannello in fibra di vetro non cambia colore in modo uniforme. Il segnale piu affidabile e la perdita di carico: quando la portata nella cabina si riduce percepibilmente, il filtro e saturo. Il tubo flessibile trasparente per aspirazione che collega la cabina alla rete di estrazione va ispezionato durante ogni sostituzione: la trasparenza permette di verificare visivamente se ci sono depositi di vernice all’interno del condotto.
Normativa: Cosa Cambia con Vernici a Solvente e Vernici all'Acqua
Il D.Lgs 81/2008 Allegato IV punto 1.9, disponibile su normattiva.it, stabilisce l’obbligo di garantire aria salubre in quantita sufficiente nei luoghi di lavoro con specifico riferimento alle attivita di verniciatura. Questo si traduce nel mantenere il sistema di filtrazione funzionante ed efficiente. Un filtro paint stop verniciatura saturo non e solo un problema tecnico: e una violazione dell’obbligo normativo di garantire qualita dell’aria adeguata agli operatori.
Per le cabine con vernici a solvente, si aggiunge lo stadio a carbone attivo come terzo stadio. Il carbone attivo in sacco da 25 kg assorbe i composti organici volatili che i filtri fisici non trattengono, garantendo che l’aria espulsa rispetti i limiti di emissione previsti dall’autorizzazione. Per le cabine con vernici all’acqua a basso contenuto di VOC, lo stadio a carbone attivo puo non essere richiesto: dipende dal regime autorizzativo specifico.
Come AIRMEC Fornisce i Filtri di Ricambio per le Cabine Installate
AIRMEC fornisce filtri paint stop verniciatura di ricambio per cabine di ogni marca e dimensione, con indicazione del numero di pannelli necessari per la tua specifica cabina e le frequenze raccomandate per il tuo profilo. Sia il pannello 500×500 in confezione da 20 pezzi sia il rotolo sono disponibili nello shop online con spedizione in tutta Italia. Per i clienti con sostituzioni frequenti, AIRMEC gestisce forniture programmate con consegne cadenzate. Se non conosci il formato corretto per la tua cabina, il team tecnico ti indica il filtro paint stop verniciatura compatibile entro una giornata lavorativa.
Contatta il team AIRMEC al +39 0825 998381 o scrivi a info@airmec.biz per configurare un piano di fornitura su misura.
Conclusione
Il filtro paint stop verniciatura e il componente che piu spesso viene dimenticato nella manutenzione delle cabine, sostituito troppo tardi o acquistato nel formato sbagliato. Scegliere il formato giusto tra pannello e rotolo, conoscere la frequenza corretta per il tuo profilo di utilizzo e abbinarlo sempre al filtro Andreae come primo stadio sono le tre variabili che determinano se la tua cabina lavora bene. Se non hai ancora definito un piano di sostituzione per il filtro paint stop verniciatura della tua cabina, e il momento giusto per farlo. Un filtro paint stop verniciatura saturo non filtra, fa lavorare il ventilatore fuori dalle sue condizioni di progetto e alla lunga costa piu di una sostituzione tempestiva.
Domande frequenti: Filtro Paint Stop Verniciatura
Qual e la differenza tra filtro paint stop e filtro Andreae?
Il filtro Andreae in cartone pieghettato cattura l’overspray grossolano per separazione inerziale nel primo stadio. Il filtro paint stop verniciatura in fibra di vetro cattura le particelle fini per intercettazione meccanica nel secondo stadio. I due si usano sempre in serie, mai in alternativa.
Ogni quanto va sostituito il filtro paint stop verniciatura in una carrozzeria?
Per una carrozzeria che vernicia 3-5 veicoli al giorno con vernici bicomponente a solvente, il filtro paint stop verniciatura va sostituito ogni 6-8 settimane. Il segnale piu affidabile non e il calendario ma la riduzione percepibile del flusso d’aria nella zona di verniciatura.
Posso usare solo il filtro paint stop senza il filtro Andreae?
Non e consigliato. Il paint stop da solo si satura molto piu rapidamente perche deve gestire tutto l’overspray incluse le particelle grossolane. Abbinare i due filtri riduce la frequenza di sostituzione del paint stop del 30-40%.
Che formato di filtro paint stop devo ordinare per la mia cabina?
Il pannello 500×500 mm e lo standard per la maggior parte delle cabine italiane con griglia modulare. Per cabine con dimensioni non standard, il rotolo filtro paint stop verniciatura permette di tagliare esattamente la dimensione necessaria senza sprechi.
Il filtro paint stop verniciatura puo essere pulito e riutilizzato?
No. La fibra di vetro non si pulisce: tentare di soffiarla con aria compressa danneggia le fibre e riduce permanentemente l’efficienza. Quando e saturo va sostituito integralmente.
