Filtro a Carboni Attivi per Solventi: Come Scegliere e Quando Sostituire
Table of Contents
Se lavori in un reparto di verniciatura o in qualsiasi ambiente industriale dove si usano solventi organici, prima o poi ti trovi davanti a una domanda pratica: quanto filtro a carboni attivi per solventi mi serve, e quando lo devo sostituire? Questa guida risponde esattamente a queste domande. Non spiega cosa e il carbone attivo in modo generico: questo lo trovi altrove. Spiega come dimensionare il filtro a carboni attivi per solventi per la tua applicazione specifica, quale granulometria scegliere, quanti kg servono per portata e come capire quando il carbone e saturo prima che i contaminanti inizino a passare. Scegliere male il filtro a carboni attivi per solventi non e solo uno spreco di denaro: significa emissioni non conformi e, nei casi piu gravi, sanzioni dall’ARPA.
Come Funziona un Filtro a Carboni Attivi per Solventi
Il filtro a carboni attivi per solventi funziona per adsorbimento. Le molecole di solvente presenti nell’aria attraversano un letto di carbone attivo e si legano alla superficie interna dei micropori del granulo. Il carbone non brucia ne neutralizza i solventi: li intrappola fisicamente nella sua struttura porosa, che ha una superficie specifica di 800-1.200 mq per grammo. Questa superficie enorme, distribuita in micropori da pochi angstrom, e cio che rende il carbone attivo cosi efficiente per i composti organici volatili. Il filtro a carboni attivi per solventi e lo stadio di trattamento terminale che cattura cio che i filtri meccanici standard non possono abbattere.
Granulometria e Superficie Specifica: Cosa Cambia nella Pratica
Granulometria 4x8 mesh
Granuli di circa 2,4-4,8 mm. Genera una perdita di carico piu bassa e si usa nei filtri a letto attraversato dove la portata d’aria e elevata. E la granulometria di riferimento per il carbone attivo destinato agli impianti di verniciatura industriale standard.
Granulometria 4x10 mesh
Granuli leggermente piu fini, circa 2-4,8 mm. Superficie di contatto leggermente piu alta ma perdita di carico un po’ piu elevata. Si usa nelle applicazioni dove la concentrazione di solvente e molto bassa e si vuole massimizzare l’efficienza di ritenzione anche per composti con bassa affinita per il carbone.
Quanti Kg di Carbone Attivo Servono per la Tua Applicazione
Questa e la domanda che piu spesso riceve risposte vaghe nelle guide online. La quantita dipende da tre variabili: portata d’aria in mc/h, concentrazione di solvente e tipo di solvente. Questa tabella riassume i kg necessari per 1.000 mc/h di portata per i solventi industriali piu comuni, basata sull’esperienza AIRMEC su centinaia di installazioni.
Solvente | Affinita carbone | Kg per 1.000 mc/h | Note applicative |
Acetone | Bassa | 15–20 kg | Saturazione precoce, sostituire spesso |
Xilolo | Alta | 8–12 kg | Adsorbimento efficiente e duraturo |
Toluene | Alta | 8–12 kg | Comportamento simile allo xilolo |
Acetato di etile | Media | 12–18 kg | Affinita media, buona resa |
Isopropanolo | Media | 12–20 kg | Variabile con tenore umidita aria |

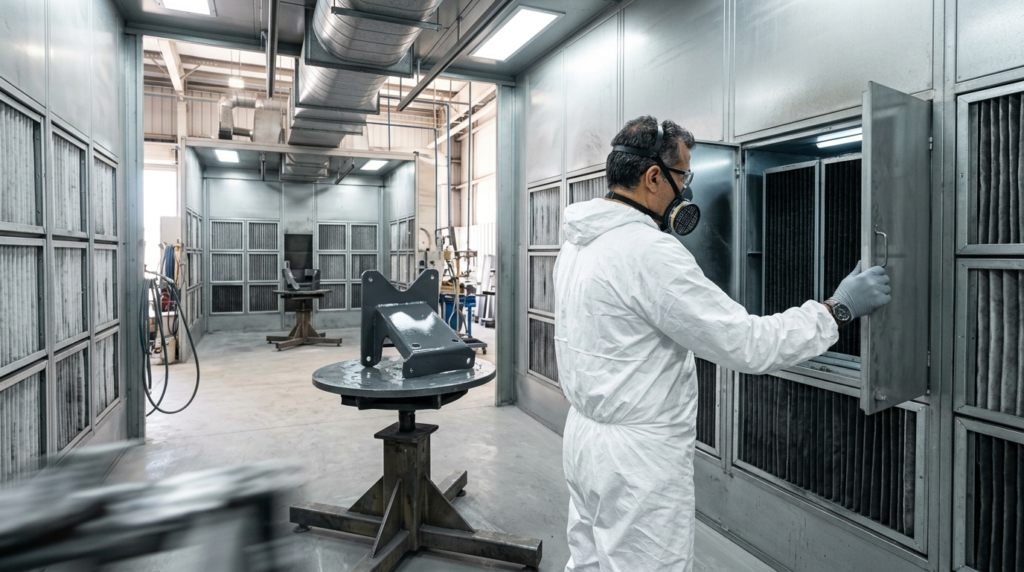

Vita Utile e Breakthrough: Come Capire Quando Sostituire
Il momento piu pericoloso nella gestione di un filtro a carboni attivi per solventi non e quando smette di funzionare di colpo. E quando comincia a far passare i solventi senza che nessuno se ne accorga. Questo fenomeno si chiama breakthrough o rottura del letto.
Il breakthrough avviene quando tutti i siti di adsorbimento disponibili sono occupati. A quel punto il solvente attraversa il letto senza essere trattenuto e viene espulso in atmosfera o ricircolato nell’ambiente. In un reparto di verniciatura questo significa superamento dei limiti VLEP nell’aria e potenziale violazione dell’autorizzazione alle emissioni.
I segnali di breakthrough sono tre: odore di solvente percettibile a valle del filtro anche con impianto in funzione; misurazione con analizzatore VOC che registra concentrazione in uscita superiore al 10% della concentrazione in ingresso; superamento del numero di ore operative indicato dal produttore.
Carbone Attivo per Verniciatura: Configurazione e Abbinamento con il Filtro Andreae

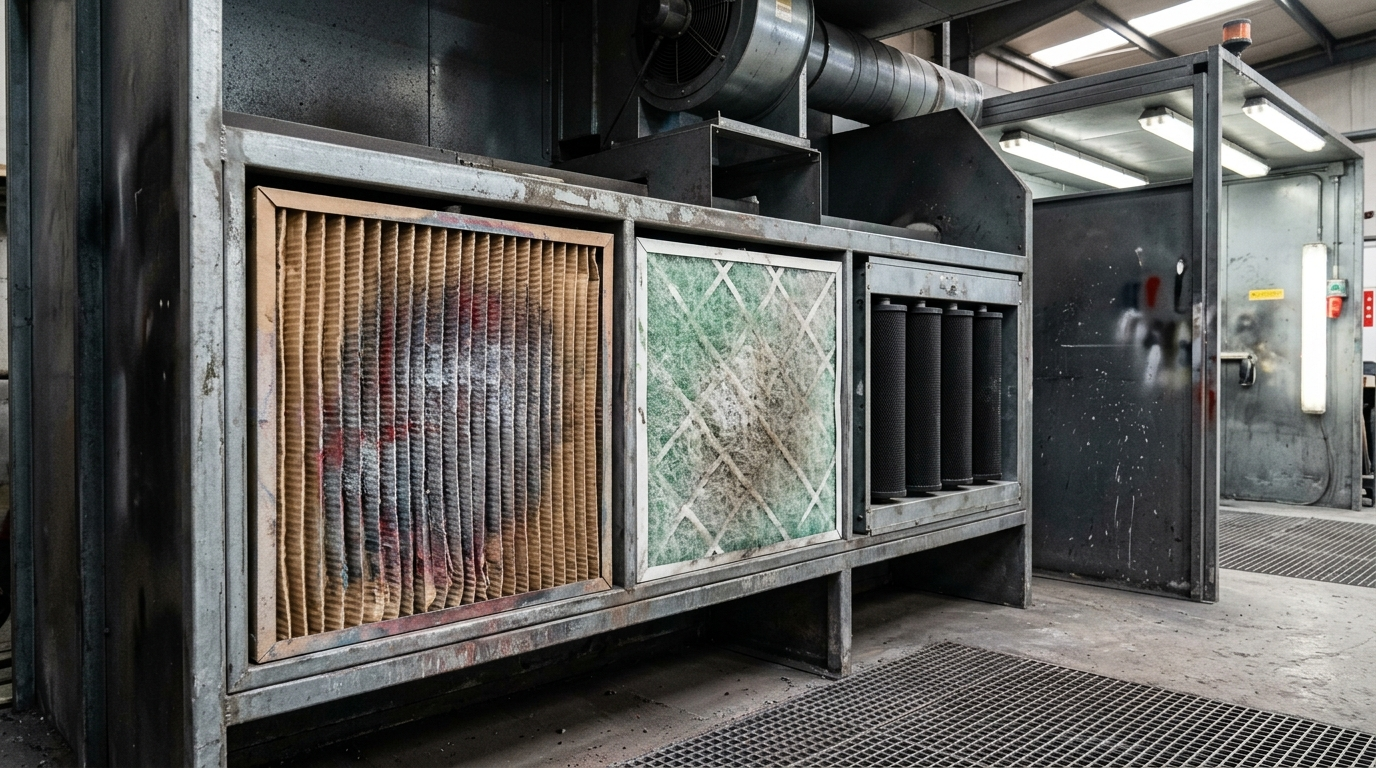

Nella maggior parte degli impianti di verniciatura industriale, il filtro a carboni attivi per solventi non lavora da solo. Lavora in serie con altri stadi filtranti. La configurazione standard in una cabina a secco e: primo stadio filtro Andreae per catturare l’overspray solido, secondo stadio prefiltri in fibra di vetro per le particelle fini, terzo stadio filtro a carboni attivi per i VOC residui.
Il filtro Andreae si satura prima perche cattura il volume maggiore di materiale. Il carbone attivo ha vita piu lunga perche riceve aria gia filtrata con concentrazione di particolato molto ridotta. Abbinare i due correttamente riduce i costi totali di manutenzione e garantisce la conformita normativa. Per chi sta valutando un sistema completo, la guida all’impianto di verniciatura industriale spiega come ogni componente si inserisce nella configurazione complessiva.
Carbone Attivo per Processi Industriali: Saldatura, Taglio Laser, Industria Chimica
Il filtro a carboni attivi per solventi non serve solo nella verniciatura. Nella saldatura su materiali verniciati o rivestiti, i fumi contengono VOC da decomposizione termica dei rivestimenti. Uno stadio a carbone attivo a valle cattura questi VOC prima che vengano ricircolati nell’ambiente. Nel taglio laser su materiali plastici o su metalli rivestiti, i gas di processo contengono composti organici che richiedono lo stesso trattamento. Per chi gestisce odori da processi chimici, la guida all’abbattimento odori industriali tratta i VOC da processi termici in modo specifico.
Nell’industria chimica e farmaceutica, il filtro a carboni attivi per solventi e spesso il requisito principale per il rispetto delle autorizzazioni alle emissioni, non uno stadio aggiuntivo facoltativo.
Normativa: D.Lgs 152/2006 e Obblighi di Documentazione
Il D.Lgs 152/2006 Parte V disciplina le emissioni in atmosfera da attivita produttive. Per i reparti che usano solventi organici sopra determinate soglie di consumo annuo, la normativa impone sistemi di abbattimento VOC certificati e documentati. Il testo ufficiale e consultabile su normattiva.it, la banca dati pubblica della normativa italiana.
Il registro di manutenzione del filtro, con le date di sostituzione del carbone attivo, i quantitativi utilizzati e i risultati delle misurazioni dell’aria in uscita, e un documento obbligatorio richiesto in sede di ispezione ARPA. Non documentare la sostituzione e equivalente, agli occhi di un ispettore, a non averla effettuata. Molte sanzioni non derivano da sistemi mancanti, ma da sistemi presenti e non documentati correttamente.
Il Carbone Attivo AIRMEC: Caratteristiche e Formati Disponibili
AIRMEC fornisce carbone attivo in sacco da 25 kg selezionato per applicazioni industriali con solventi organici. Granulometria 4×8 mesh, superficie specifica superiore a 1.000 mq/g, basso contenuto di ceneri. Il formato da 25 kg e gestibile da un operatore singolo senza ausili meccanici ed e il formato di riferimento per le installazioni industriali italiane.
Per gli impianti di verniciatura in cui si abbina il carbone attivo al filtro Andreae, AIRMEC fornisce entrambi i prodotti con scheda tecnica completa e indica le quantita necessarie in base alla portata della cabina e al tipo di vernice usata. Per applicazioni fuori standard o ordini industriali, il team tecnico risponde entro 24 ore lavorative.
Contatta AIRMEC al +39 0825 998381 o scrivi a info@airmec.biz per ricevere una stima delle quantita di carbone attivo necessarie per la tua applicazione.
Conclusione
Scegliere il filtro a carboni attivi per solventi giusto e una questione di dati, non di intuito. Tipo di solvente, portata d’aria, concentrazione tipica: da questi tre parametri derivano la granulometria, i kg necessari e la frequenza di sostituzione. Un filtro a carboni attivi per solventi dimensionato male non protegge l’ambiente, non rispetta la normativa e fa spendere di piu perche si sostituisce piu spesso del necessario. Se non sei sicuro di come dimensionare il sistema per la tua applicazione, chiedilo prima di ordinare.
Domande frequenti: Filtro a Carboni Attivi per Solventi
Quanto carbone attivo serve per una cabina di verniciatura standard?
Per una cabina di verniciatura a secco con portata di 10.000-15.000 mc/h e uso di vernici a solvente bicomponente, sono tipicamente necessari 100-200 kg di carbone attivo, ovvero 4-8 sacchi da 25 kg. La quantita esatta dipende dal tipo di solvente e dalla concentrazione nell’aria aspirata. Il filtro a carboni attivi per solventi sullo xilolo o toluene dura molto piu a lungo rispetto alla stessa quantita di carbone usata sull’acetone.
Ogni quanto va sostituito il carbone attivo in un filtro per solventi?
Dipende dall’intensita d’uso e dal tipo di solvente. In una carrozzeria con utilizzo giornaliero intensivo, la sostituzione avviene ogni 2-4 mesi. In un laboratorio con uso sporadico, puo arrivare a 12 mesi. Il segnale piu affidabile per il filtro a carboni attivi per solventi e l’odore percettibile a valle del filtro o la misurazione di VOC in uscita sopra il 10% della concentrazione in ingresso.
Il filtro a carboni attivi per solventi funziona anche per gli odori?
Si. Il filtro a carboni attivi per solventi assorbe efficacemente mercaptani, acido solfidrico, ammoniaca e molti altri composti responsabili degli odori industriali, oltre ai solventi. La capacita di adsorbimento dipende pero dal tipo di composto: per odori molto polari o a bassa concentrazione alcune applicazioni richiedono carbone attivo impregnato specifico.
Che differenza c'e tra carbone attivo 4x8 mesh e 4x10 mesh?
La granulometria 4×8 mesh ha granuli leggermente piu grandi e genera perdite di carico piu basse, adatta per portate elevate. La 4×10 mesh offre una superficie di contatto leggermente maggiore per i composti a bassa concentrazione. Per la verniciatura industriale standard, la 4×8 mesh e la scelta corretta nella maggior parte dei casi.
E obbligatorio documentare la sostituzione del carbone attivo?
Si. Il D.Lgs 152/2006 e le condizioni delle autorizzazioni alle emissioni impongono la tenuta di un registro di manutenzione degli impianti di abbattimento. Ogni sostituzione del filtro a carboni attivi per solventi deve essere registrata con data, quantita utilizzata e risultato della misurazione dei VOC in uscita. In sede di ispezione ARPA, il registro e il primo documento richiesto.
