In un reparto di trattamenti superficiali il problema si vede prima ancora di misurarlo: bulloni e capriate che arrugginiscono in pochi mesi, quadri elettrici corrosi, odore pungente vicino alle vasche di decapaggio. Sono gli effetti dei vapori e delle nebbie acide che si liberano dai bagni, e che finiscono anche nelle vie respiratorie di chi lavora sulla linea.
L’aspirazione dei vapori acidi si progetta in due parti che vanno pensate insieme: la captazione a bordo vasca, che deve catturare gli inquinanti prima che si disperdano, e il sistema di abbattimento, quasi sempre uno scrubber a umido, che li toglie dall’aria prima del camino. In questa guida vediamo cosa si libera dai processi più comuni, come si sceglie il tipo di captazione, come funziona l’abbattimento e quali norme si applicano.
Cosa si libera da una vasca di trattamento superficiale
Le emissioni di una vasca dipendono da tre fattori: la chimica del bagno, la temperatura e l’agitazione. Nei bagni elettrolitici si aggiunge un quarto meccanismo, spesso sottovalutato: le bolle di idrogeno e ossigeno che si formano sugli elettrodi salgono in superficie, scoppiano e trascinano in aria minuscole gocce di soluzione. È così che sali metallici e acidi non volatili arrivano comunque nell’aria del reparto.
| Processo | Inquinante principale | Note |
|---|---|---|
| Decapaggio con acido cloridrico | Vapori di HCl | Molto volatile, le emissioni aumentano rapidamente con la temperatura |
| Decapaggio e anodizzazione in acido solforico | Nebbie di H₂SO₄ | Aerosol liquido, più che vapore |
| Decapaggio nitrico, passivazione | Ossidi di azoto (NOx) | Gas poco solubili in acqua, richiedono uno stadio dedicato |
| Decapaggio dell’acciaio inox con acido fluoridrico | HF | Molto tossico anche a basse concentrazioni |
| Cromatura (in particolare cromatura dura) | Nebbie di acido cromico (cromo VI) | Cancerogeno: limiti di esposizione molto bassi |
| Nichelatura | Aerosol di sali di nichel | Sensibilizzante, con limiti specifici |
| Sgrassaggio alcalino a caldo | Nebbie alcaline e vapore | Condense corrosive lungo i condotti |
Questa tabella è il punto di partenza di ogni progetto: lo stesso impianto non può trattare in modo efficace HCl, NOx e cromo VI senza stadi pensati per ciascuno.
Captazione a bordo vasca: laterale, push-pull o copertura
Un ventilatore a parete che “cambia l’aria” del capannone diluisce i vapori ma non li cattura: le concentrazioni vicino alle vasche restano alte e l’aria acida attraversa tutto il reparto prima di uscire. La regola è catturare il più vicino possibile alla superficie del bagno, con un flusso che non passi dalla zona di respirazione dell’operatore.

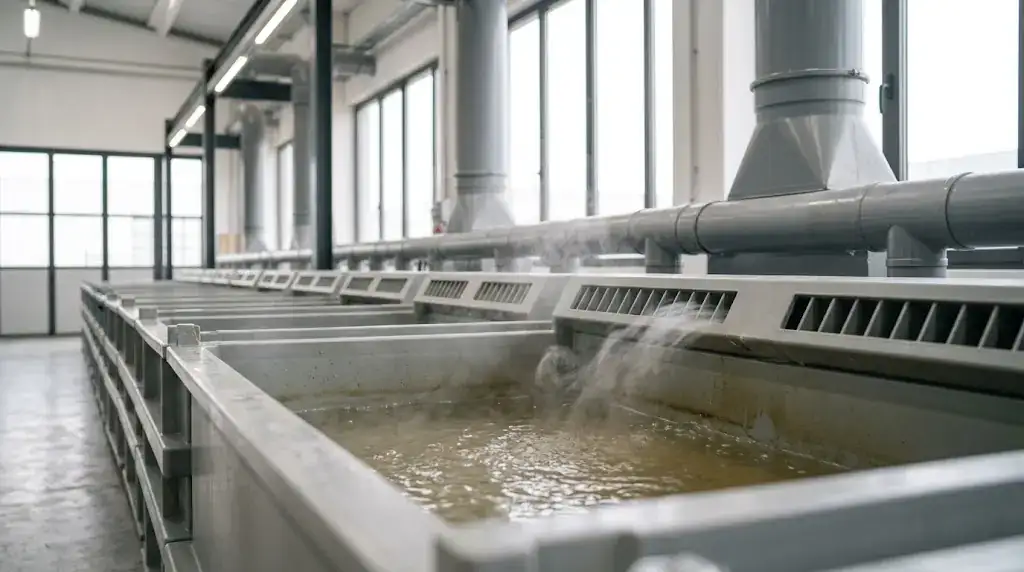

- Aspirazione laterale a feritoia (monolaterale). Una cappa a fessura lungo un bordo della vasca. Funziona bene su vasche strette, indicativamente fino a circa 0,5 m di larghezza.
- Aspirazione bilaterale. Feritoie sui due lati lunghi: estende la copertura a vasche indicativamente fino a 1–1,2 m.
- Push-pull. Su un lato un getto d’aria a bassa portata “spinge” i vapori sulla superficie del bagno, sull’altro una cappa li aspira. Per vasche larghe è spesso l’unico modo di ottenere una buona cattura con portate ragionevoli.
- Coperture e cappe chiuse. Coperchi apribili, cappe a tunnel sulle linee automatiche: riducono drasticamente la portata necessaria, a patto di essere compatibili con il carico e lo scarico dei pezzi.
La portata si calcola vasca per vasca, in funzione di superficie, temperatura, tossicità dell’inquinante e correnti d’aria del reparto. Per i principi generali della captazione vedi la guida alle cappe di aspirazione industriale. Un aiuto importante arriva anche dal bagno stesso: sfere galleggianti o additivi soppressori di nebbia riducono le emissioni alla fonte, purché compatibili con il processo.
Come lo scrubber abbatte i vapori acidi

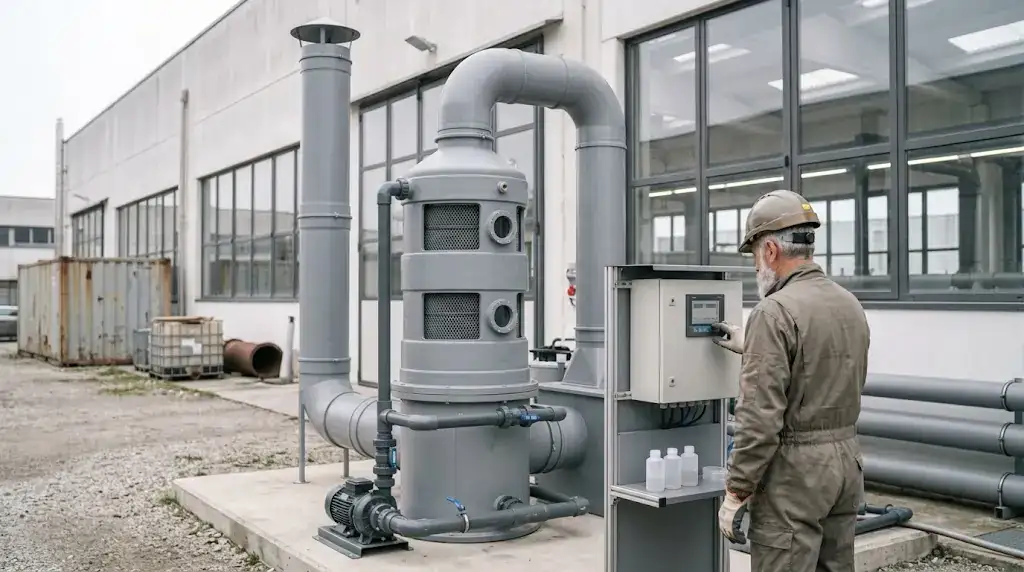

Per gas e vapori un filtro a secco non basta: trattiene particelle, non molecole disciolte nell’aria. Lo scrubber a umido mette invece l’aria a contatto con un liquido di lavaggio che assorbe gli inquinanti. Nella configurazione più diffusa, la torre a riempimento, l’aria sale attraverso un letto di corpi di riempimento bagnati dal liquido che scende in controcorrente; in uscita un separatore di gocce trattiene le goccioline prima del camino.
- Acido cloridrico: molto solubile, viene abbattuto già con acqua; con una soluzione leggermente alcalina l’efficienza è più stabile.
- Nebbie solforiche e acido fluoridrico: lavaggio con soluzione basica (tipicamente soda), con controllo automatico del pH e reintegro del reagente.
- Ossidi di azoto: poco solubili, richiedono in genere stadi di lavaggio specifici: vanno valutati caso per caso.
- Nebbie di acido cromico: si separano con separatori di gocce ad alta efficienza; in molte linee la soluzione raccolta può essere recuperata e reintegrata nel bagno.
Il liquido esausto (spurgo) va gestito: neutralizzato e inviato all’impianto di depurazione delle acque di processo. Per la teoria completa di funzionamento vedi la guida allo scrubber industriale; le caratteristiche del modello Airmec sono nella pagina dello scrubber industriale ad umido.
Materiali: il condotto conta quanto il filtro
Un impianto per vapori acidi si rovina dall’interno se i materiali non sono scelti in base alla chimica. Nella pratica si usano:
- Polipropilene (PP) e PVC per cappe, condotti e torri a contatto con acido cloridrico, solforico e soluzioni alcaline;
- PVDF o materiali speciali dove ci sono acido fluoridrico, ossidanti forti o temperature più alte;
- acciaio inox solo dove la compatibilità è verificata: i cloruri, ad esempio, lo attaccano.
Lo stesso vale per il ventilatore, che deve essere antiacido e posizionato in modo da lavorare su aria già lavata quando possibile, e per i punti bassi della rete, dove servono scarichi di condensa. Lo scrubber Airmec di serie è in acciaio inox AISI 304: in fase di progetto verifichiamo la compatibilità con gli acidi presenti e, dove serve, proponiamo materiali diversi. Per la scelta della macchina vedi anche la guida ai ventilatori industriali.
Cosa dice la normativa: lavoratori ed emissioni
Esposizione dei lavoratori. Il D.Lgs 81/2008 tratta gli acidi come agenti chimici pericolosi (Titolo IX, Capo I) e i composti del cromo esavalente come cancerogeni (Capo II). L’Allegato XLIII fissa per i composti del cromo VI un valore limite di 0,005 mg/m³, in vigore dal 18 gennaio 2025, e per i composti del nichel 0,01 mg/m³ sulla frazione respirabile e 0,05 mg/m³ su quella inalabile. Con limiti così bassi, la captazione alla fonte è la misura che regge l’intera valutazione del rischio. Gli obblighi generali sono riassunti nella guida agli impianti di aspirazione e D.Lgs 81/2008.
Emissioni in atmosfera. Il camino dello scrubber è un punto di emissione soggetto alla Parte V del D.Lgs 152/2006: serve un’autorizzazione (in genere tramite AUA) con limiti di concentrazione e controlli periodici. Le linee con vasche di trattamento per un volume complessivo superiore a 30 m³ rientrano invece nell’Autorizzazione Integrata Ambientale, con riferimento alle BAT del settore. Come impostare la pratica è spiegato in autorizzazione emissioni in atmosfera.
Per le lavorazioni con triossido di cromo si aggiunge il regolamento REACH, che ne subordina l’uso ad autorizzazione: un motivo in più per documentare con misure l’efficacia dell’aspirazione.
I dati per il preventivo
Per dimensionare captazione e abbattimento ci servono, per ogni vasca:
- dimensioni (lunghezza, larghezza, livello del bagno) e posizione nella linea;
- composizione e concentrazione del bagno, temperatura di esercizio;
- agitazione ad aria o meccanica, eventuale corrente applicata;
- modalità di carico: manuale, carroponte, linea automatica;
- ore di funzionamento e numero di turni;
- autorizzazione esistente con i limiti al camino, se c’è;
- spazio per lo scrubber, disponibilità di acqua e collegamento alla depurazione.
Con questi dati il progetto segue le fasi descritte nella guida alla progettazione degli impianti di aspirazione.
Manutenzione: cosa tenere sotto controllo
- pH e reagente del liquido di lavaggio: se il pH esce dal campo di lavoro l’abbattimento cala subito.
- Ugelli e riempimento: incrostazioni e sali intasano il letto e aumentano la perdita di carico.
- Separatore di gocce: se non è pulito, le goccioline acide arrivano al camino e al ventilatore.
- Velocità di captazione a bordo vasca, misurata periodicamente: è il primo dato che peggiora quando la rete si sporca o una serranda viene spostata.
- Analisi al camino alle scadenze previste dall’autorizzazione.
Le cadenze e la registrazione dei controlli sono spiegate nella guida alle verifiche periodiche degli impianti di aspirazione.
Richiedi una valutazione per la tua linea di trattamento
Airmec progetta e realizza nello stabilimento di Tufo (AV) impianti di aspirazione e filtrazione di polveri e fumi per l’industria, compresi captazione a bordo vasca e scrubber ad umido per vapori acidi e alcalini. Inviaci l’elenco delle vasche e le condizioni di lavoro: valutiamo captazione, abbattimento e materiali, e ti indichiamo cosa serve anche per la parte autorizzativa.
Domande frequenti sull’aspirazione dei vapori acidi
Basta un estrattore a parete per eliminare i vapori acidi?
No. Un estrattore generale diluisce i vapori nel reparto ma non li cattura alla fonte: le concentrazioni vicino alle vasche restano alte e l’aria acida corrode strutture e impianti. Serve una captazione a bordo vasca.
Lo scrubber abbatte anche il cromo esavalente?
Le nebbie di acido cromico si trattengono soprattutto con separatori di gocce ad alta efficienza, spesso abbinati a uno stadio di lavaggio. L’efficacia va verificata con le misure al camino previste dall’autorizzazione.
Serve un’autorizzazione per il camino dello scrubber?
In generale sì: è un punto di emissione soggetto alla Parte V del D.Lgs 152/2006. La procedura (AUA, autorizzazione ordinaria o AIA) dipende dall’attività e dal volume delle vasche.
Si può recuperare l’acido cromico aspirato?
In molte linee sì: la soluzione raccolta dai separatori di gocce può essere concentrata e reintegrata nel bagno, riducendo consumi di prodotto e rifiuti. La fattibilità dipende dal processo.
Di che materiale devono essere i condotti?
Dipende dagli acidi presenti. Polipropilene e PVC coprono la maggior parte dei casi con acido cloridrico e solforico; con acido fluoridrico o ossidanti forti servono materiali come il PVDF. L’inox va usato solo dove la compatibilità è verificata.
